MANUAL

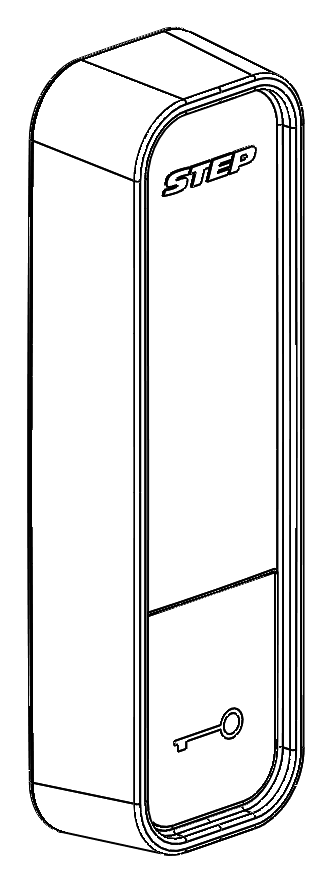

STEP OSDP kortlæser
Tekniske specifikationer for ST2001
| Egenskab | |
| Spændingsforsyning | 12-24VDC, +/- 15% |
| Strømforbrug | Normalt 23 mA, Maks 26 mA |
| Kortlæserinterface | OSDP (RS485) |
| Kortteknologier | Mifare, Mifare Desfire EV1, EV2, EV3, |
| Læseafstand | 10-30 mm |
| Adressetildeling | 0-9 |
| Indikationer | Optisk Led Rød/Grøn/Blå og akustisk buzzer |
| Tastatur | Nej |
| Mobil åbning | Netværk, QR |
| IP- & IK-klasse | IP54 |
| Driftsmiljø | -25 till +50 °C |
| Miljøklassificering | RoHS/REACH |
| Farve | Sort |
| Vægt | 96 g |
| Dimensioner | 136 x 41 x 24 mm (H x B x D) |
Tekniske specifikationer for ST2010
| Egenskab | |
| Spændingsforsyning | 12-24VDC, +/- 15% |
| Strømforbrug | Normalt 23 mA, Maks 26 mA |
| Kortlæserinterface | OSDP (RS485) |
| Kortteknologier | Mifare, Mifare Desfire EV1, EV2, EV3, |
| Læseafstand | 10-30 mm |
| Adressetildeling | 0-9 |
| Indikationer | Optisk Led Rød/Grøn/Blå og akustisk buzzer |
| Tastatur | Nej |
| Mobil åbning | Netværk, BLE, QR |
| IP- & IK-klasse | IP54 |
| Driftsmiljø | -25 till +50 °C |
| Miljøklassificering | RoHS/REACH |
| Farve | Sort |
| Vægt | 96 g |
| Dimensioner | 136 x 41 x 24 mm (H x B x D) |
Tekniske specifikationer for ST2101
| Egenskab | |
| Spændingsforsyning | 12-24VDC, +/- 15% |
| Strømforbrug | Normalt 23 mA, Maks 26 mA |
| Kortlæserinterface | OSDP (RS485) |
| Kortteknologier | Mifare, Mifare Desfire EV1, EV2, EV3, |
| Læseafstand | 10-30 mm |
| Adressetildeling | 0-9 |
| Indikationer | Optisk Led Rød/Grøn/Blå og akustisk buzzer |
| Tastatur | Nej |
| Mobil åbning | Netværk, QR |
| IP- & IK-klasse | IP54, IK07 |
| Driftsmiljø | -25 till +50 °C |
| Miljøklassificering | RoHS/REACH |
| Farve | Sort |
| Vægt | 96 g |
| Dimensioner | 136 x 41 x 24 mm (H x B x D) |
Tekniske specifikationer for ST2110
| Egenskab | |
| Spændingsforsyning | 12-24VDC, +/- 15% |
| Strømforbrug | Normalt 23 mA, Maks 26 mA |
| Kortlæserinterface | OSDP (RS485) |
| Kortteknologier | Mifare, Mifare Desfire EV1, EV2, EV3, |
| Læseafstand | 10-30 mm |
| Adressetildeling | 0-9 |
| Indikationer | Optisk Led Rød/Grøn/Blå og akustisk buzzer |
| Tastatur | Nej |
| Mobil åbning | Netværk, BLE, QR |
| IP- & IK-klasse | IP54, IK07 |
| Driftsmiljø | -25 till +50 °C |
| Miljøklassificering | RoHS/REACH |
| Farve | Sort |
| Vægt | 96 g |
| Dimensioner | 136 x 41 x 24 mm (H x B x D) |
Indhold
4x Monteringsskruer | 2x Skrueplint | 1x Låseskrue |
1x Vægplade | 1x Kortlæser |
Installation
Kabelføring
OSDP anvender RS‑485 som underliggende bus, hvilket betyder, at den anbefalede kabelspecifikation skal leve op til RS‑485‑standarden.
Bemærk: Der må ikke forekomme samlinger mellem Dørcentralen og kortlæseren.
Anbefaling:
2‑par kabler: ét sæt til strøm og ét til kommunikation
Tvistede par
0,22 mm² / 24 AWG til afstande under 30 meter
0,32 mm² / 22 AWG til afstande over 30 meter
Ved kortere afstande kan genbrug af Wiegand-kabler være muligt, men vær opmærksom på, at det ikke opfylder RS‑485‑kravene.

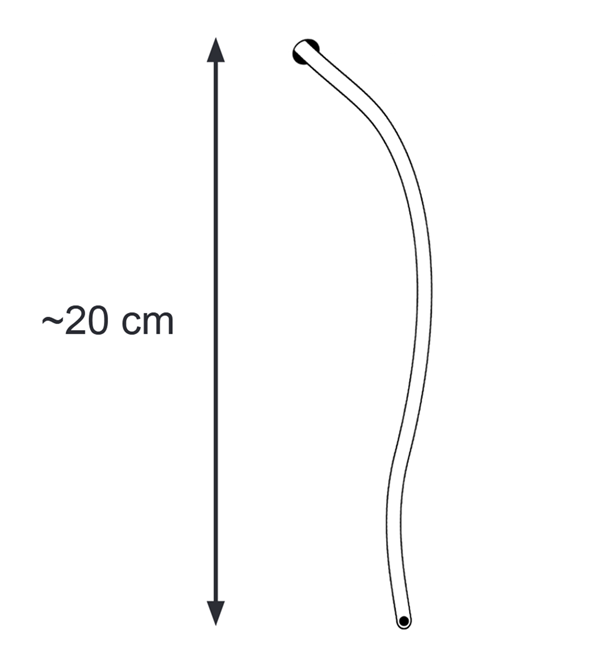

Det anbefales at efterlade mindst 20 cm (200 mm) kabel ved læseren under installationen for at lette forbindelsen ved montering.
Montage på væg

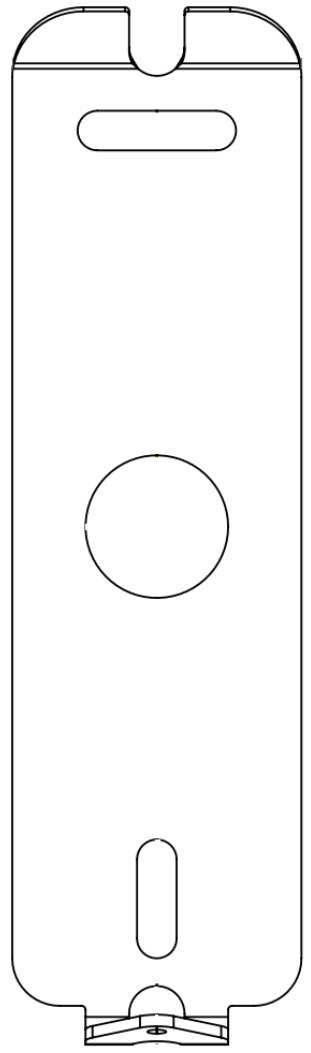

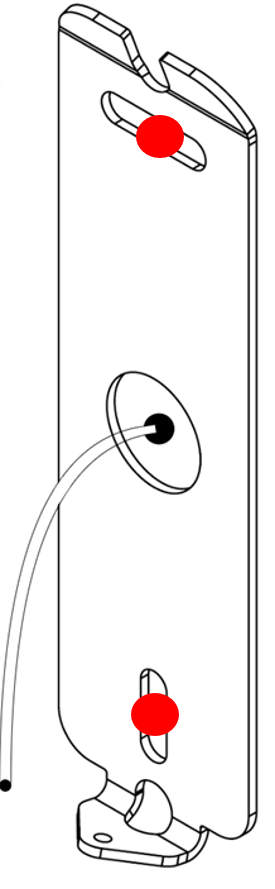

Monter vægbeslaget på væggen som vist på billedet ved hjælp af de medfølgende skruer på de markerede pladser.
ST2010 vægbeslag |
Vægbeslag på indfældningsboks

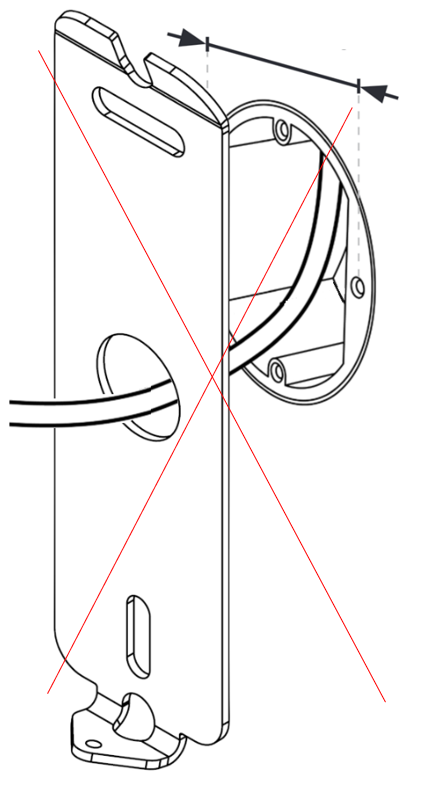

ST2010 kan ikke monteres på en indmuringsdåse.
ST2010 vægbeslag kan ikke monteres over indfældningsboks |
Tilslutning

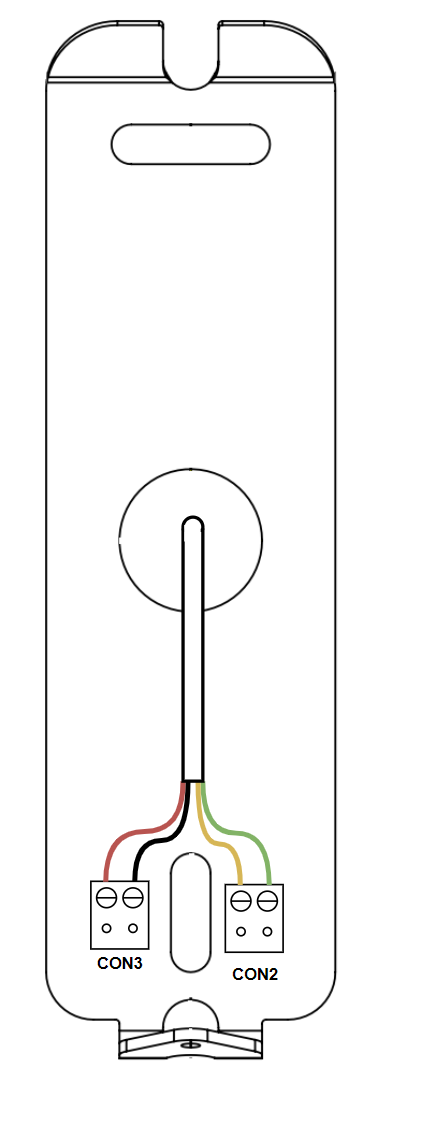

Det er nu tid til at tilkoble kommunikationskablet. Fjern ydre isolering, afisoler hvert kabelpar og tilslut strømparret til CON3 og kommunikationsparret til CON2.
Beskrivelse anslutningsplint
CON2
| PIN | Beskrivelse |
| A | RS-485 + |
| B | RS-485 - |
CON3
| PIN | Beskrivelse |
| DC+ | Strømforsyning 10–30 V dc |
| GND | Jord |
Idriftsættelse og adressering
Bus-terminering

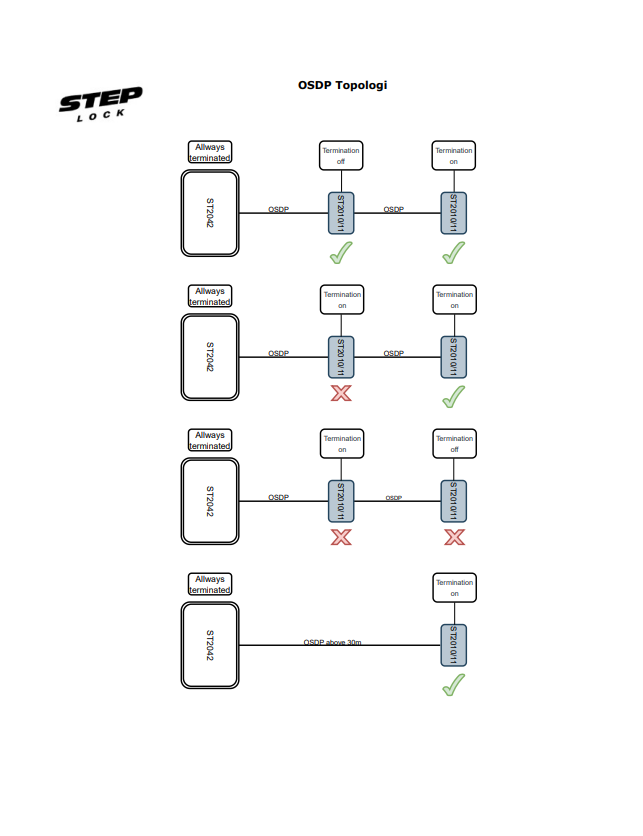

Terminering for OSDP er normalt nødvendig for at sikre stabil og pålidelig signaloverførsel, særligt ved længere afstande eller ved flere enheder i en kæde. Terminering reducerer signalreflektioner og kommunikationsproblemer.
Hvornår er terminering nødvendigt?
Ved kabellængder over 30 meter
Ved tilslutning af flere enheder på bussen

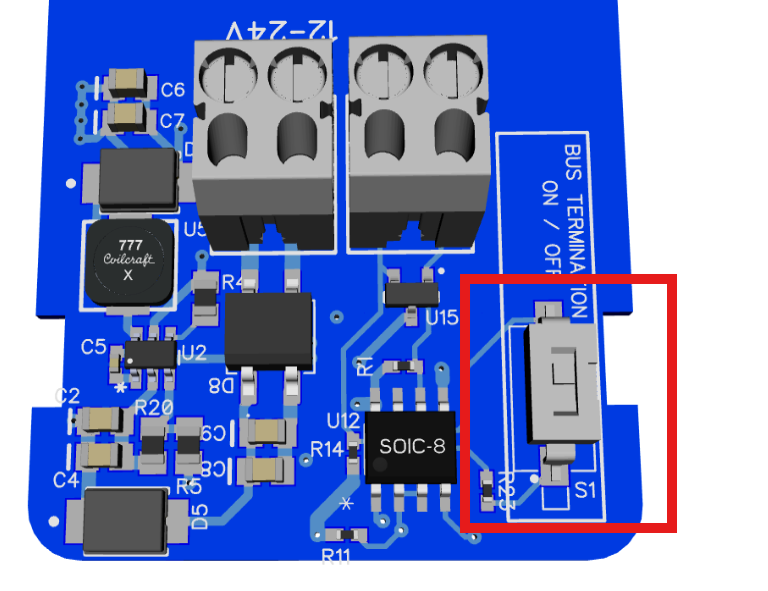

Dette aktiveres typisk via DIP-switch S1. Tegn på at terminering er nødvendig inkluderer ustabil kommunikation eller manglende forbindelse.
ST2010 Termineringsswitch |
Addressering

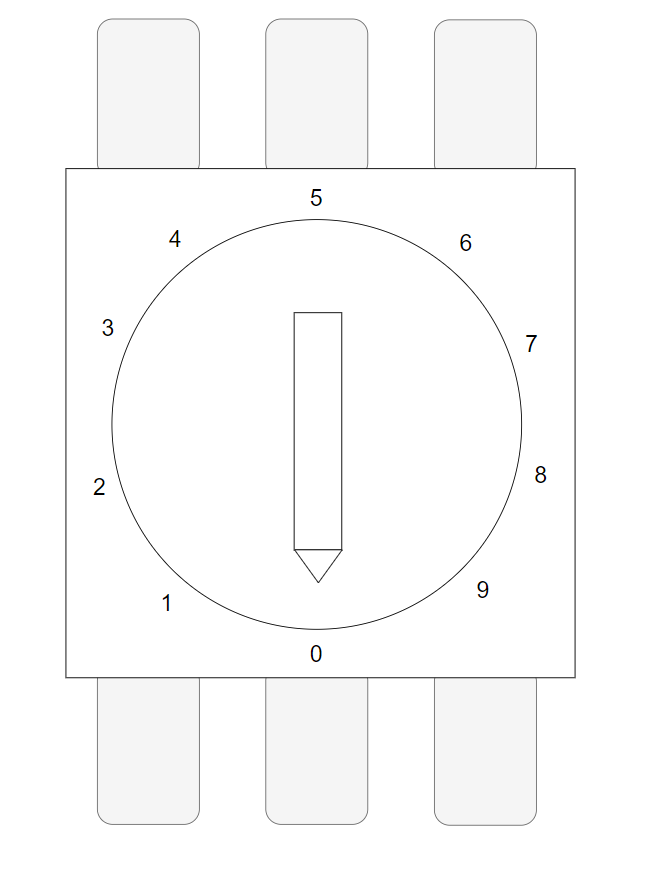

Når systemet sættes i drift, skal enhedens adresse indstilles ved hjælp af en skruetrækker og adresseringsbryderen S2.
Ved én enkelt læser: behold standardadressen 0
Ved flere læsere: sæt første læser til 0, anden til 1, tredje til 2, osv.
Tilslut herefter CON2 og CON3 til læseren. Enheden starter og afgiver et kort bip‑signal.
Yderligere konfiguration foretages i Steplock Cloud – se sektion om dørmiljø.
Montering

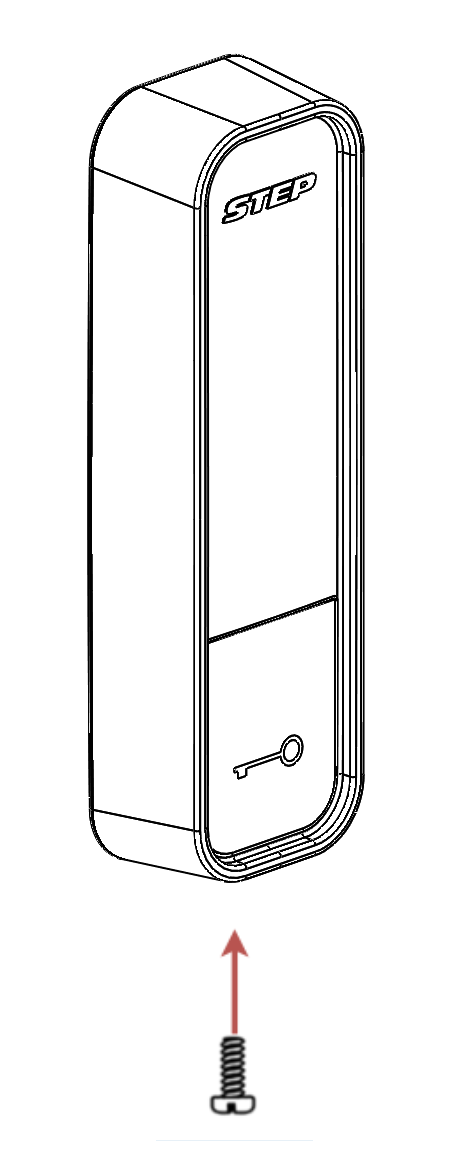

Placer kortlæseren på den øvre kant af vægpladen og tryk den på plads. Fastgør læseren med den medfølgende låseskrue.
