MANUAL
STEP OSDP kortlæser
Tekniske specifikationer for ST2002
| Egenskab | |
| Spændingsforsyning | 12-24VDC, +/- 15% |
| Strømforbrug | Normalt 20 mA, Maks 30 mA |
| Kommunikation | OSDP (RS485) |
| Kortteknologier | Mifare, Mifare Desfire EV1, EV2, EV3 |
| Læseafstand | 10-30 mm |
| Adressetildeling | 0-9 |
| Indikationer | Optisk Led Rød/Grøn/Blå og akustisk buzzer |
| Tastatur | Ja |
| Mobil åbning | Nettverk, QR |
| IP- & IK-klasse | IP54 |
| Driftsmiljø | -25 till +50 °C |
| Miljøklassificering | RoHS/REACH |
| Farve | Sort |
| Vægt | 123 g |
| Dimensioner | 145 x 81 x 25 mm (H x B x D) |
Tekniske specifikationer for ST2011
| Egenskab | |
| Spændingsforsyning | 12-24VDC, +/- 15% |
| Strømforbrug | Normalt 20 mA, Maks 30 mA |
| Kommunikation | OSDP (RS485) |
| Kortteknologier | Mifare, Mifare Desfire EV1, EV2, EV3 |
| Læseafstand | 10-30 mm |
| Adressetildeling | 0-9 |
| Indikationer | Optisk Led Rød/Grøn/Blå og akustisk buzzer |
| Tastatur | Ja |
| Mobil åbning | Nettverk, BLE, QR |
| IP- & IK-klasse | IP54 |
| Driftsmiljø | -25 till +50 °C |
| Miljøklassificering | RoHS/REACH |
| Farve | Sort |
| Vægt | 123 g |
| Dimensioner | 145 x 81 x 25 mm (H x B x D) |
Tekniske specifikationer for ST2102
| Egenskab | |
| Spændingsforsyning | 12-24VDC, +/- 15% |
| Strømforbrug | Normalt 20 mA, Maks 30 mA |
| Kommunikation | OSDP (RS485) |
| Kortteknologier | Mifare, Mifare Desfire EV1, EV2, EV3 |
| Læseafstand | 10-30 mm |
| Adressetildeling | 0-9 |
| Indikationer | Optisk Led Rød/Grøn/Blå og akustisk buzzer |
| Tastatur | Ja |
| Mobil åbning | Nettverk, QR |
| IP- & IK-klasse | IP54, IK07 |
| Driftsmiljø | -25 till +50 °C |
| Miljøklassificering | RoHS/REACH |
| Farve | Sort |
| Vægt | 123 g |
| Dimensioner | 145 x 81 x 25 mm (H x B x D) |
Tekniske specifikationer for ST2111
| Egenskab | |
| Spændingsforsyning | 12-24VDC, +/- 15% |
| Strømforbrug | Normalt 20 mA, Maks 30 mA |
| Kommunikation | OSDP (RS485) |
| Kortteknologier | Mifare, Mifare Desfire EV1, EV2, EV3 |
| Læseafstand | 10-30 mm |
| Adressetildeling | 0-9 |
| Indikationer | Optisk Led Rød/Grøn/Blå og akustisk buzzer |
| Tastatur | Ja |
| Mobil åbning | Nettverk, BLE, QR |
| IP- & IK-klasse | IP54, IK07 |
| Driftsmiljø | -25 till +50 °C |
| Miljøklassificering | RoHS/REACH |
| Farve | Sort |
| Vægt | 123 g |
| Dimensioner | 145 x 81 x 25 mm (H x B x D) |
Indhold
4x Monteringsskruer | 2x Skrueplint | 1x Låseskrue |
1x Vægplade | 1x Kortlæser |
Installation
Kabelføring
OSDP anvender RS‑485 som underliggende bus, hvilket betyder, at den anbefalede kabelspecifikation skal leve op til RS‑485‑standarden.
Bemærk: Der må ikke forekomme samlinger mellem Dørcentralen og kortlæseren.
Anbefaling:
2‑par kabler: ét sæt til strøm og ét til kommunikation
Tvistede par
0,22 mm² / 24 AWG til afstande under 30 meter
0,32 mm² / 22 AWG til afstande over 30 meter
Ved kortere afstande kan genbrug af Wiegand-kabler være muligt, men vær opmærksom på, at det ikke opfylder RS‑485‑kravene.
Det anbefales at efterlade mindst 20 cm (200 mm) kabel ved læseren under installationen for at lette forbindelsen ved montering.
Montage på væg
Monter vægbeslaget på væggen som vist på billedet ved hjælp af de medfølgende skruer på de markerede pladser.
ST2011 vægbeslag |
Vægbeslag på indfældningsboks
Når vægpladen monteres over en indfældet koblingsboks, så brug de rødmarkerede huller til fastgørelse.
ST2011 vægbeslag |
Tilslutning
Det er nu tid til at tilkoble kommunikationskablet. Fjern ydre isolering, afisoler hvert kabelpar og tilslut strømparret til CON3 og kommunikationsparret til CON2.
Beskrivelse anslutningsplint
CON2
| PIN | Beskrivelse |
| A | RS-485 + |
| B | RS-485 - |
CON3
| PIN | Beskrivelse |
| DC+ | Strømforsyning 10–30 V dc |
| GND | Jord |
Idriftsættelse og adressering

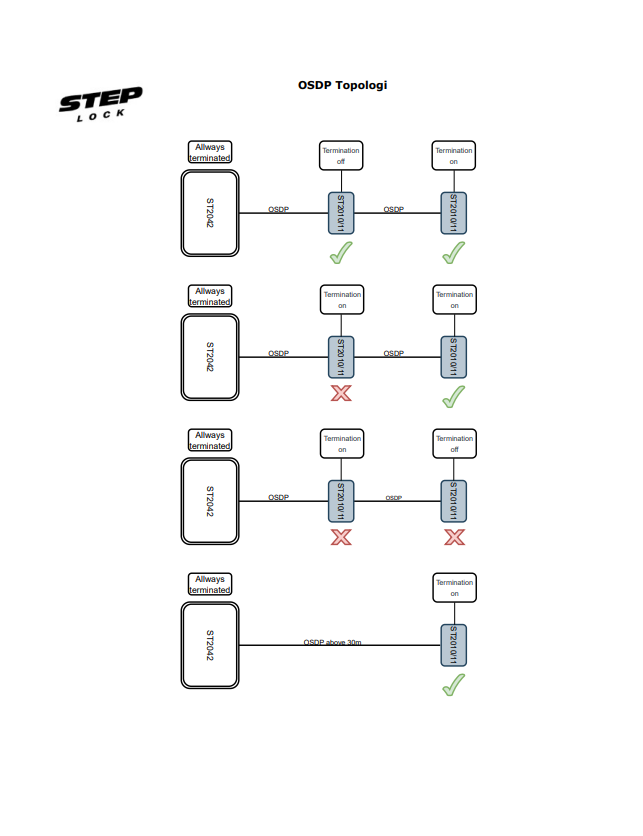

Bus-terminering
Terminering for OSDP er normalt nødvendig for at sikre stabil og pålidelig signaloverførsel, særligt ved længere afstande eller ved flere enheder i en kæde. Terminering reducerer signalreflektioner og kommunikationsproblemer.
Hvornår er terminering nødvendigt?
Ved kabellængder over 30 meter
Ved tilslutning af flere enheder på bussen
Dette aktiveres typisk via DIP-switch S1. Tegn på at terminering er nødvendig inkluderer ustabil kommunikation eller manglende forbindelse.
ST2011 Termineringsswitch |
Addressering
Når systemet sættes i drift, skal enhedens adresse indstilles ved hjælp af en skruetrækker og adresseringsbryderen S2.
Ved én enkelt læser: behold standardadressen 0
Ved flere læsere: sæt første læser til 0, anden til 1, tredje til 2, osv.
Tilslut herefter CON2 og CON3 til læseren. Enheden starter og afgiver et kort bip‑signal.
Yderligere konfiguration foretages i Steplock Cloud – se sektion om dørmiljø.
Montering
Placer kortlæseren på den øvre kant af vægpladen og tryk den på plads. Fastgør læseren med den medfølgende låseskrue.
