Manual

STEP OSDP Dørcentral ST2042-DCE
Version 1

Varenummer: ST2042-DCE

1.Introduktion

Denne artikel indeholder instruktioner til opsætning, installation, brug og vedligeholdelse af ST2042 DCE dørcentral.

1.1 Tekniske specifikationer

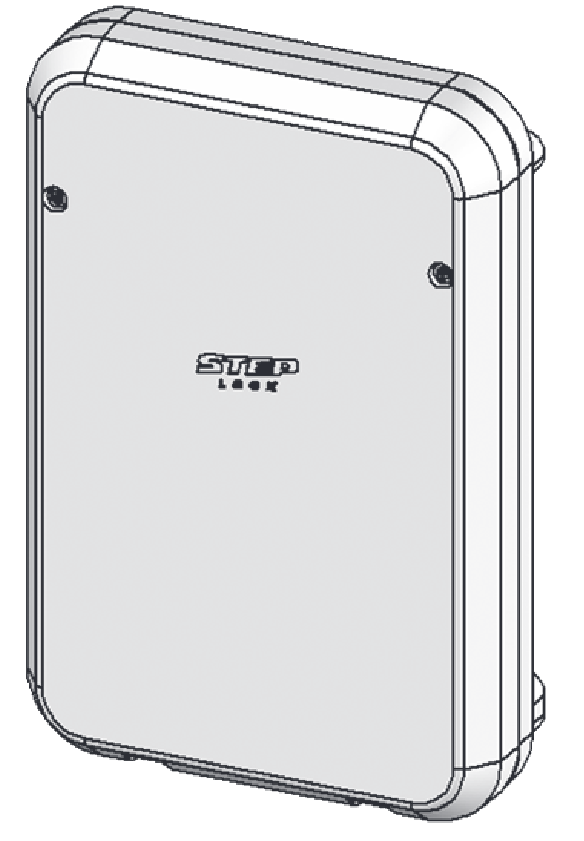

2.Oversigt

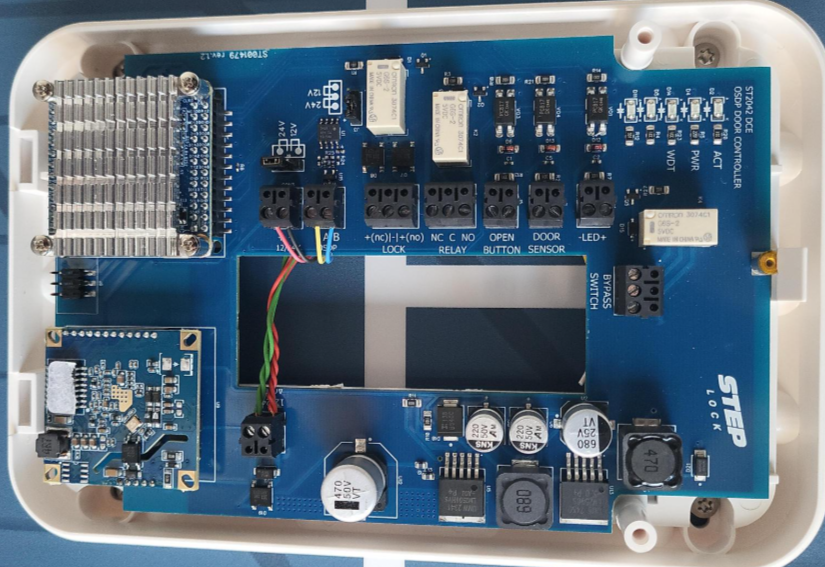

Nedenfor følger en oversigt over printkortet for de forskellige modeller af ST2042.

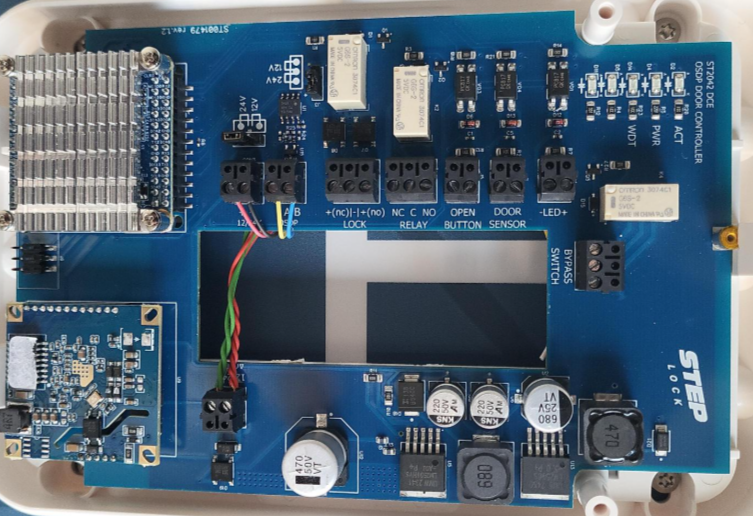

2.1 ST2042 DCE

2.2 Tilslutninger

3 Statusindikatorer LED

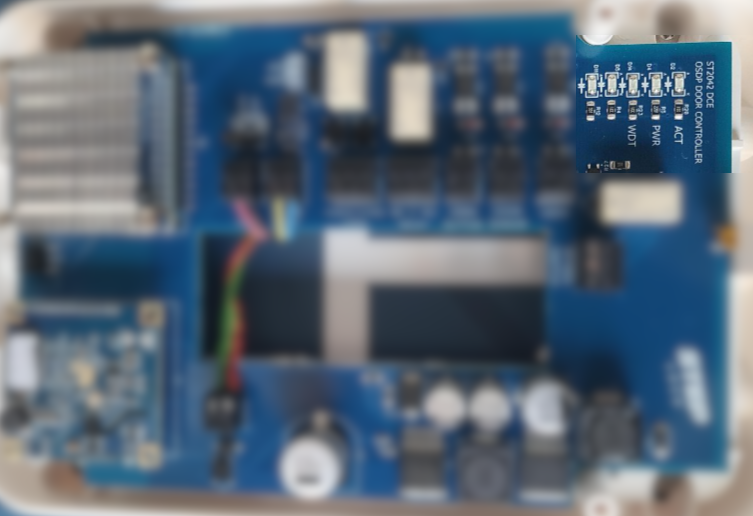

ST2042 printkortet er udstyret med tre status-LED-indikatorer, som giver vigtig information om enhedens status.

• Den første indikator, mærket ACT på kortet, blinker, når firmwaren kører. Denne indikator skal blinke cirka hvert femte sekund. Hvis ACT ikke blinker, kan det indikere et problem med ST2042 eller dens hardware.
• Den anden indikator er mærket PWR og forbliver konstant tændt, når ST2042-enheden er under strøm og fungerer korrekt. Denne LED sikrer, at enheden har en stabil strømforsyning. Flimren på denne LED skyldes sandsynligvis mangel på tilstrækkelig strømforsyning.
• Den tredje indikator er WDT og fungerer som en watchdog-timer, der overvåger systemet. Denne blinker én gang i sekundet, når watchdog-funktionen er aktiv.

4 Strømforsyning

ST2042 DCE forsynes med strøm via ST2055 DCE-Master. For mere information, læs manualen for ST2055.

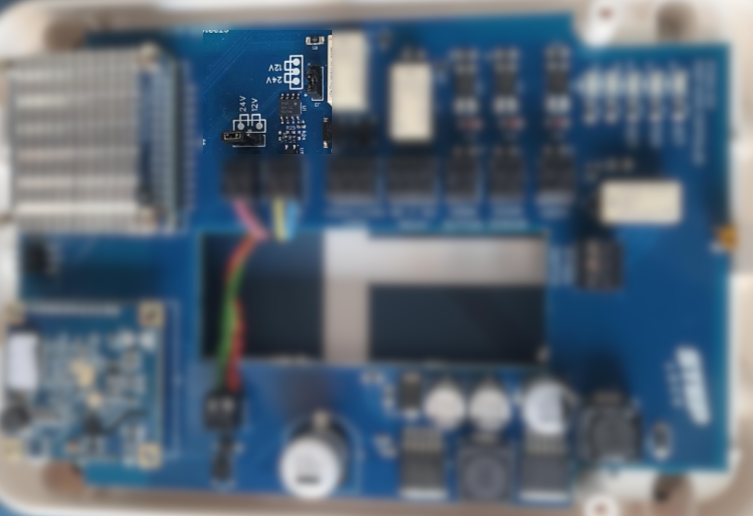

4.1 Kortslutningsstift

ST2042 har 2 kortslutningsstifter, som begge bruges til at justere spændingen til lås eller kortlæser.

J3 bruges til at justere spændingen til J2 låseudgang.
J8 bruges til at justere spændingsforsyningen til OSDP-enhederne, der er tilsluttet dørcentralen.

Præcisering:

• Ved at sætte kortslutningsstiftet til 24V, bliver spændingen til låseudgangen 24VDC.
• Ved at sætte kortslutningsstiftet til 12V, bliver spændingen til låseudgangen 12VDC.


5 Udgange

5.1 J2 - Låseudgang

Stifterne på "Lås-relæet" er markeret med etiketterne "+(nc) | - | +(no)".
Rent praktisk, hvis du har en failsafe elektronisk lås, skal du forbinde "+"-ledningen til højre stift "+(no)".
Omvendt, hvis du har en failsecure konfiguration, skal "+"-ledningen tilsluttes venstre stift "+(nc)".

OBS: Det er vigtigt at bemærke, at den korrekte kabelkonfiguration afhænger af, hvilken type elektronisk lås der bruges. En failsafe-konfiguration låser døren op i tilfælde af strømafbrydelse, mens en failsecure-konfiguration låser døren i samme situation. Derfor er det vigtigt at identificere den rigtige ledningskonfiguration for den specifikke lås, der anvendes, for at sikre korrekt funktion og sikkerhed.

5.2 J7 - Relæudgang

J7 - Relæudgangen er et potentialfrit relæ, som kan tilsluttes et dørmiljø på samme måde som låseudgangen. Den kan også tilsluttes et separat dørmiljø med egne læsere, uafhængigt af det dørmiljø, der styrer låseudgangen.

5.3 J14 - Alarmforbikobling

J14 - Alarmforbikoblingen er et dedikeret relæ, designet til at styre en alarm. Denne omskifter giver dig mulighed for at styre alarmen for den angivne zone direkte fra adgangssystemet.

Vær opmærksom på, at J14 - Forbikobler er designet til kun at styre én zone ad gangen. For at håndtere flere zoner eller tilpasse zonekontroller, se de relevante afsnit i alarmsystemets brugermanual. Konfigurationen af disse funktioner skal udføres i selve alarmsystemet for at sikre korrekt drift og sikkerhed.

6 Indgange

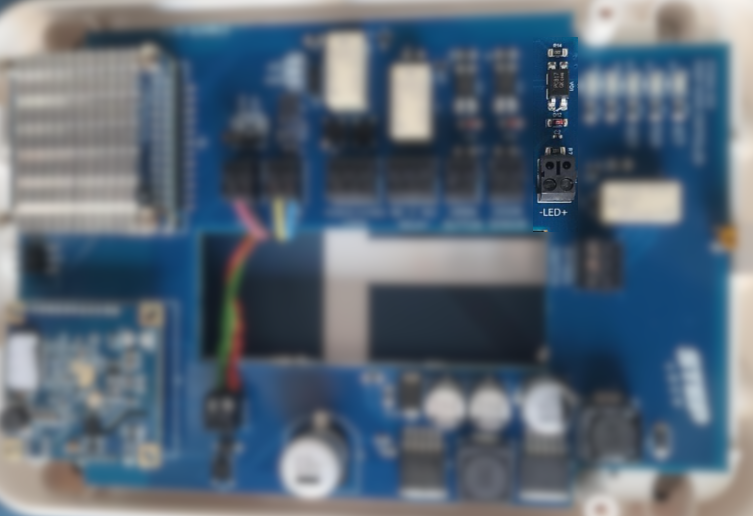

6.1 J4 - LED +/-

J4-indgangen fungerer som en bekræftelse på aktivering eller deaktivering af alarmsystemet. LED-indgangen skal være tilsluttet, når et eksternt alarmsystem anvendes. Indgangen er designet til at acceptere et spændingsområde fra 5V til 12V DC, hvilket sikrer kompatibilitet med forskellige alarmsystemkonfigurationer.

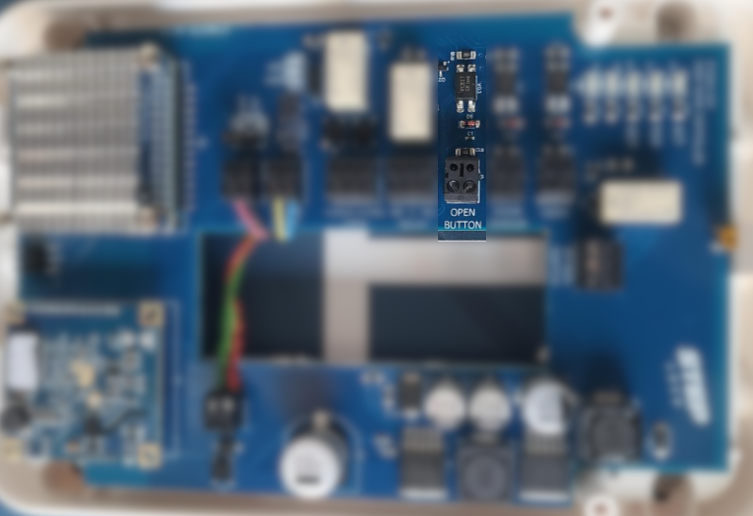

5.5 J5 – Åbn-knap

J5-porten, også kendt som åbn-knap indgangen, er designet til at aktivere en udgang. Som standard er den forbundet til låseudgangen, men denne kan konfigureres i Cloud, hvor du kan forbinde indgangen til flere udgange.

Åbn-knappen har to forskellige tilstande: Normaltilstand eller Bistabil.

I normaltilstand aktiveres de tilsluttede udgange, og udgangene frigives, når oplåsningstiden udløber, eller døren åbnes.

I bistabil tilstand aktiveres de tilsluttede udgange og holdes i aktiv tilstand, indtil knappen slippes plus den indstillede åbningstid.

OBS: Det er vigtigt at bemærke, at aktivering af J5-porten kan forårsage en øjeblikkelig og samtidig aktivering af J7- og J2-portene. Derfor anbefales det at bruge denne funktion med omhu og med behørig opmærksomhed på de potentielle konsekvenser af konfigurationen.

5.6 J1 - Dørsensor

Dørsensorindgangen bruges til at overvåge dørsensorens status.
Hvis indgangen er tilsluttet et dørmiljø, vil åbningstiden blive forkortet, når døren åbnes, og låsen låses.

Hvis en dørsensor er tilsluttet et dørmiljø, kan den også bruges som døralarm. I dette tilfælde vil kortlæseren kunne advare om en åben dør ved hjælp af summeren, og der kan også sendes en rapport via e-mail.

7 Brugergrænseflade

7.1 OSDP Grænseflade

ST2042 er udstyret med en OSDP-kommunikationsgrænseflade, som bruges til at tilslutte en OSDP-slave (kortlæser eller lås) til styreenheden.

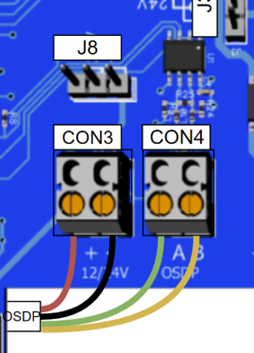

Kortlæseren tilsluttes dørcentralen ved at bruge CON3 til strømudgang og CON4 til OSDP-udgang.

Spændingen til kortlæseren styres med J8-kortslutningsstiftet.

Bemærk: Der må ikke forekomme samlinger mellem Dørcentralen og kortlæseren.

8 Installation

ADVARSEL: Tænd kun for ST2042 DCE, når du omhyggeligt har læst og forstået disse instruktioner og bekræftet, at enheden er korrekt tilsluttet. Manglende overholdelse af disse instruktioner kan medføre skade på produktet og gøre det ubrugeligt.

8.1 Forberedelse i cloud-software

Inden du installerer ST2042 Dørcontroller, er det vigtigt at sikre, at følgende opgaver er udført i Steplock Cloud.

• Opret en Cloud-bruger for slutkunden. Denne bruger vil fungere som en platform til at administrere og overvåge enheden og dens tilknyttede komponenter.
• Opret en ejendom hos slutkundens cloud-bruger. Dette giver slutkunden mulighed for at administrere og overvåge enheden og dens tilknyttede komponenter på en specifik placering. Et system skal have mindst én ejendom.
• Tilføj enhedens MAC-adresse til slutkundens Cloud-bruger. Dette sikrer, at adgangssystemet er korrekt integreret og kan kommunikere med den specificerede enhed.

8.2 Kabling

Inden du installerer ST2042 Dørcontroller, er det vigtigt at sikre, at alle nødvendige kabler er korrekt installeret i dørmiljøet.

Bemærk, at hver udgang for spænding og kommunikation på DCE-Master 2055 er forsynet med en sikring på 1,5 A. Dette skal tages i betragtning ved dimensionering af tilsluttet strømforbrugende udstyr. Sikringen kan opgraderes. Læs mere i manualen for ST2055.

8.2.1 Kabel

Udover kabelet fra DCE-Master UPS kræves standardkabler til at forbinde den elektroniske lås, udgangsknappen og andre relaterede komponenter til dørcontrolleren. Det er vigtigt at installere disse kabler sikkert for at forhindre komplikationer eller fejl under installationsprocessen.

For at vælge det rette kabel mellem DCE-Master UPS og 2042 DCE, og eventuelt videre til næste DCE-enhed, skal der udføres en strømberegning, hvor alt udstyr medtages i beregningen: ST2042, kortlæser, elektrisk låsning og andet strømforbrugende udstyr.

OBS: Hvis du har en sløjfe med 3 dørmiljøer, skal alt udstyr til disse 3 dørmiljøer inkluderes i beregningen for det enkelte kabel.

Tabel 1 giver en overordnet indikation på strømforbruget for kabler med forskellige lederarealer. Bemærk, at dette kun er en vejledning. Dimensioneringen kræver en beregning baseret på de konkrete forhold for det aktuelle objekt.

Tabel1 - Referenceværdier for maksimalt strømforbrug i kobberkabler

8.3 Installation

OBS: Det er vigtigt at verificere, at alle kabler er korrekt og sikkert installeret for at forhindre eventuelle komplikationer eller fejl under installationsprocessen. Det anbefales at foretage en visuel inspektion af alle kabler samt bruge en netværkstester for at bekræfte, at kablerne er i god stand, inden installationen fortsættes. Dette vil hjælpe med at undgå problemer, der kan opstå som følge af fejl eller forkert installerede kabler.

Vigtigt: Fjern altid strømforsyningen til dørcentralen, inden nye tilbehør tilsluttes.

8.3.1 Placering

Et almindeligt sted til montering af dørcentralen er over døren, da det normalt er her, størstedelen af den elektroniske lås, udgangsknappen og døråbnerens tilslutning findes.

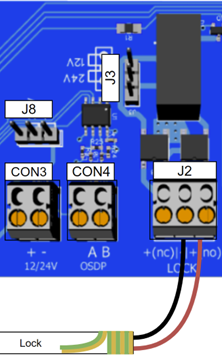

8.4 Tilslut lås

8.4.1 Fail Secure

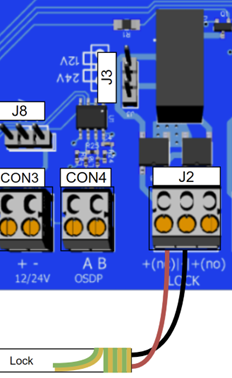

For at konfigurere ST2042 til failsafe-tilstand skal du tilslutte den positive (“+”) ledning til højre stift “+(no)” på J2 Lock Output og den negative (“-”) ledning til midterste stift på J2 Lock Output, som vist nedenfor. Sørg for at indstille spændingsstiftet til den korrekte spænding for låsen.

8.4.2 Fail safe

For at konfigurere ST2042 til failsafe-drift skal du tilslutte den positive (+) ledning til venstre stift "+(nc)" på J2 Lock Output og den negative (-) ledning til midterste stift (-) på J2 Lock Output. Denne ledningskonfiguration sikrer, at døren forbliver ulåst i tilfælde af strømafbrydelse, hvilket muliggør sikker udgang fra bygningen.

OBS: Hvis andre elektroniske låse end Steplock anvendes, anbefales det at installere en beskyttelsesdiod (f.eks. 1n4004) mellem den elektroniske lås og udgangen.

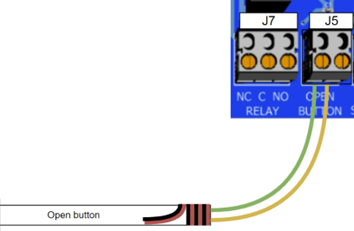

8.5 Tilslut åbn-knappen

At tilslutte udgangen/åbn-knappen til dørcontrolleren er en enkel proces. Tilslut dem til J5-kontakten, og hvis knappen kræver strømforsyning, tilslut strømmen til CON3.

OBS: Hvis du planlægger at bruge flere kortlæsere og en åbn-knap, som kræver strømforsyning, er det vigtigt at planlægge dit strømforbrug nøje for at sikre, at du har tilstrækkelig strøm til alle de enheder, du skal bruge.

8.6 Dørsensor

At tilslutte dørsensoren til dørcontrolleren er en simpel opgave. Tilslut ledningerne til J1 dørsensorindgangen som vist på billedet nedenfor.

8.7 Kortlæser

Dørcentralen har en grænseflade til OSDP-enheder. OSDP-grænsefladen er placeret ved CON4, og strømforsyningen er ved CON3. Fra disse to stik går der fire kabler til kortlæseren.

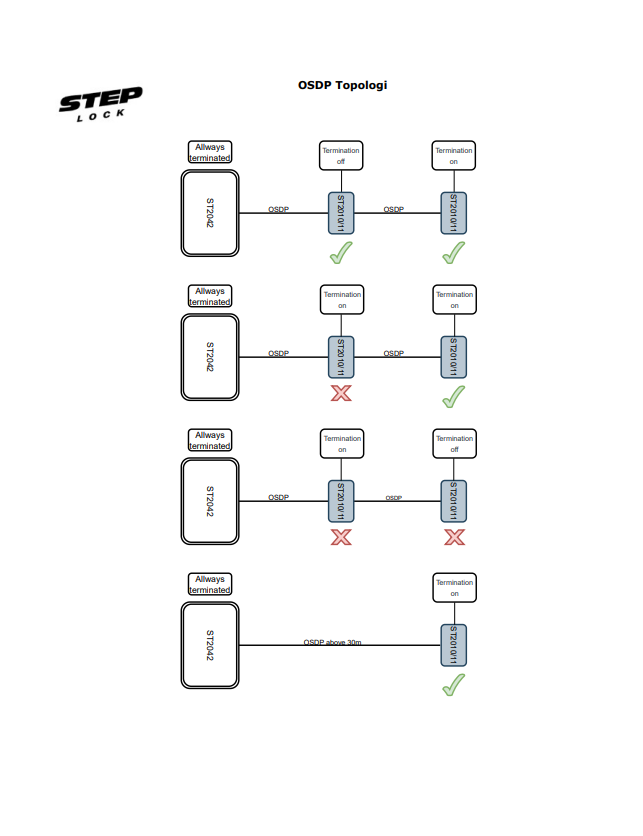

Dørcentralen kan håndtere op til 4 individuelle kortlæsere på en ST2042 dørcontroller. Det er vigtigt at kontrollere termineringen af enhederne for at sikre korrekt funktion.

OBS:

• Det er vigtigt at tildele hver kortlæser en unik adresse ved hjælp af adresseomskifteren på læseren. Hvis du bruger kortlæsere fra andre mærker end Steplock, bedes du konsultere læserens manual for instruktioner om, hvordan du adresserer den specifikke OSDP-enhed.
• Rådfør dig altid med kortlæserens manual, inden du tilslutter strøm til CON3. Strømmen justeres ved at vælge mellem 12V eller 24V udgang.
• 24V på kortslutningsstiftet betyder, at 24VDC leveres til udgangen.
• 12V på kortslutningsstiftet betyder, at 12VDC leveres til udgangen.

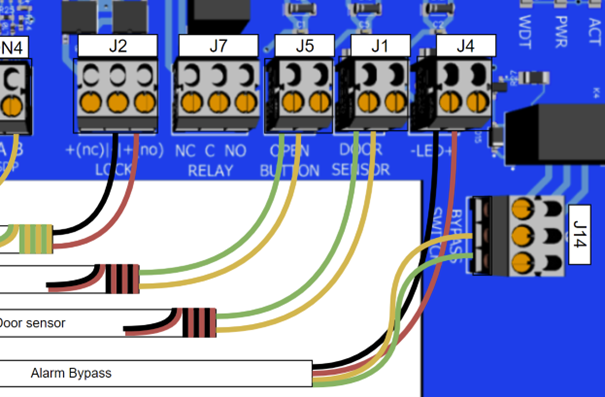

8.8 Indbrudsalarm

Dørkontrollenheden kan tilsluttes som Master til et alarmsystem.
Når dørkontrollen er forbundet til et alarmsystem, kan den håndtere aktivering/deaktivering og automatisk tilkobling.

Du tilslutter dørcentralen ved at forbinde en forbikoblingsindgang til J14 Forbikobleren og en udgangsstatus til J4-indgangen. J4 kan modtage +/5-12 V DC som status.

OBS: Dette billede illustrerer tilslutning til alarm, og det kan være nødvendigt at supplere med modstande for at opnå en enkelt- eller dobbeltbalanceret sløjfe. Se alarmsystemets manual for yderligere information.

8.9 Start enheden

Vi er nu nået til det punkt, hvor alt nødvendigt udstyr til at betjene dørcentralen er tilsluttet, og vi kan tænde for strømmen.

8.9.1 DCE

Tilslut kabel til spænding og kommunikation.
Dørcentralen starter ved først at tænde for strømmen, hvorefter watchdog-LED’en vil begynde at blinke efter cirka 30 sekunder.
Nu er systemet startet.
