ST2046 NANO - Installationsmanual

MANUAL

STEP Nano ST2046

Version 1

Indhold

1 Introduktion

1.1 Teknisk specifikation

2 Oversigt

2.1 STEP Nano

2.2 Tilslutninger

3 Indhold i pakken

4 Installation

4.1 Lås og åbneknap

4.2 OSDP

5 Appadministration

6 Hybridtilstand

7 Fejlfinding

8 Sikkerhedsforanstaltninger

1 Introduktion

Denne artikkelen gir instruksjoner for konfigurasjon, installasjon, bruk og vedlikehold av Nano Dørsentral

Nano er en kompakt dørsentral designet for å kontrollere en dør, med støtte for BLE, OSDP og åpne-knapp, samt et potensialfritt relè. Den kan brukes både i frittstående installasjoner via Steplock Lite og på sikt i større systemløsninger i hybridmodus* via Steplock Cloud / PRO.

* Ikke aktiv ennå, fremtidig funksjon.

1.1 Tekniske specifikationer

2 Oversigt

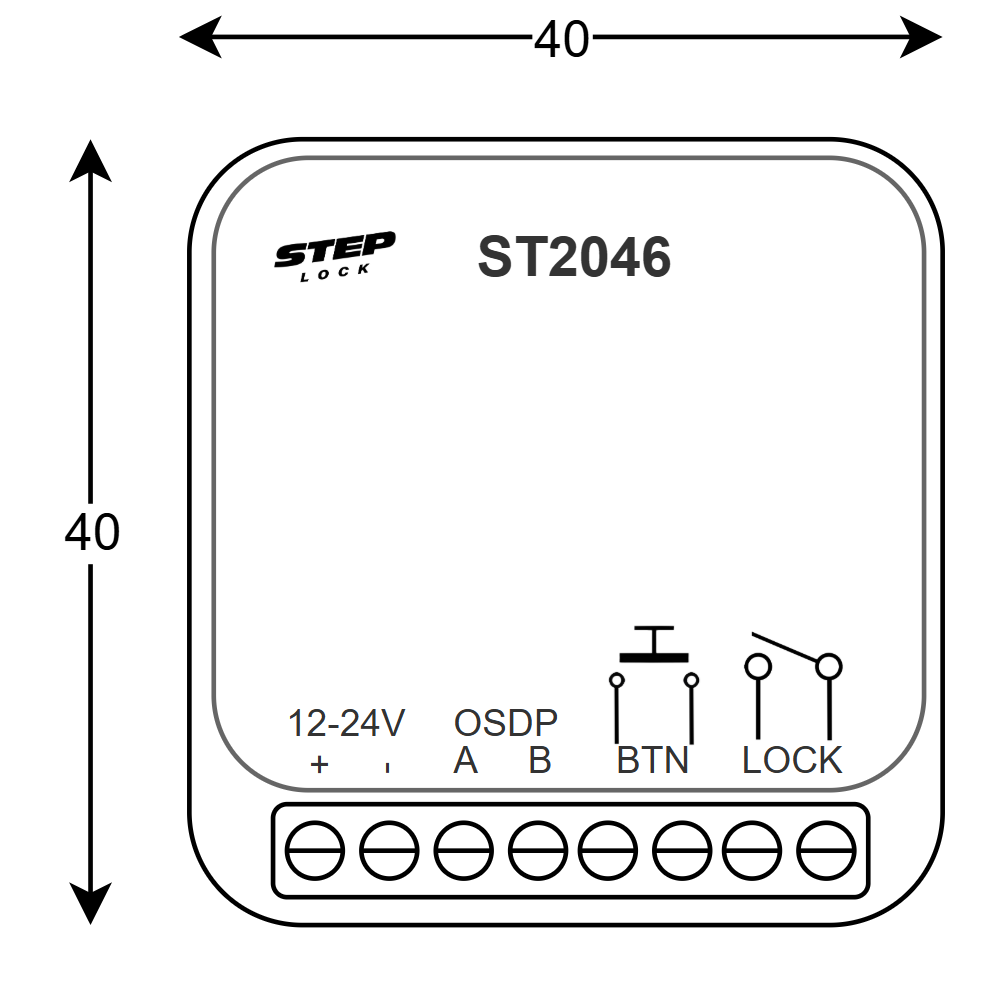

Følgende er en oversigt over dørcentralen ST2046 Nano. Mål i mm.

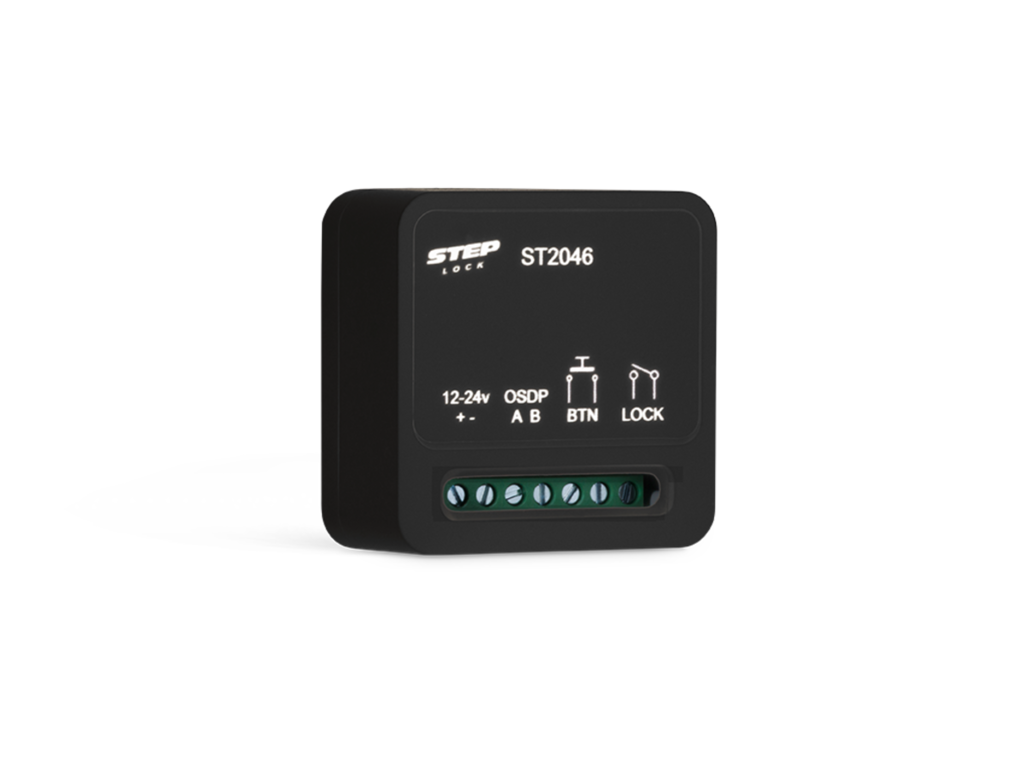

2.1 STEP Nano

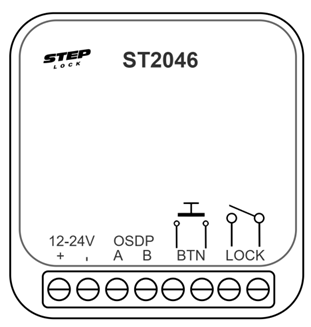

2.2 Tilslutninger

3 Pakkens indhold

4 Installasion

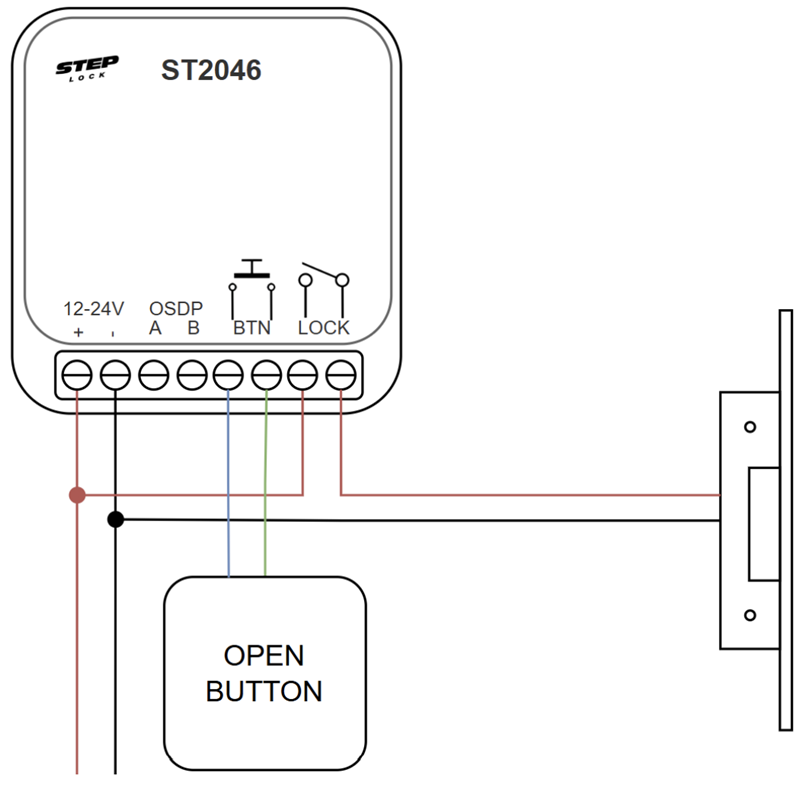

4.1 Låse- og åbneknap

1. Sørg for, at strømmen er slukket, når du tilslutter kablerne til Nanos 12–24 V-indgang.

2. Tilslut låsen til relæudgangen og forsyn den fra strømkilden. Anbefalet maksimalstrøm gennem relæet er 1 A.

3. Tilslut åbningsknappen til BTN-indgangen.

4. Tænd for strømmen.

5. Monter Nano i dørkarmen, bag en almindelig indbygget åbningsknap eller i en standard koblingsdåse.

6. Test funktionen ved at følge instruktionerne for, hvordan du konfigurerer Nano i StepLock Lite-appen.

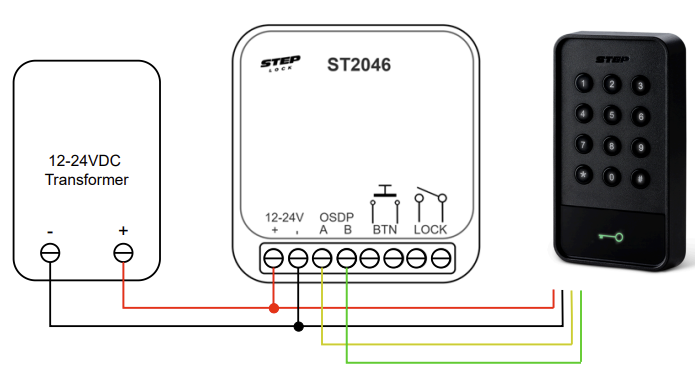

4.2 OSDP

Tilslut OSDP-enheden, før du starter enheden.

Gå til Administrer enheder, vælg enheden, og søg.

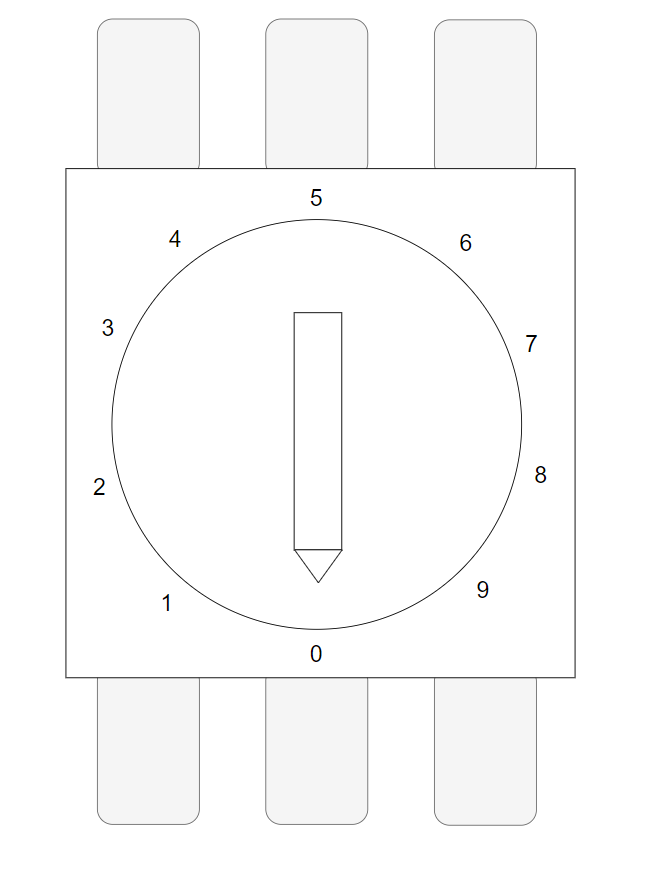

OSDP-kortlæseren skal have adresse 0

*Hvis initialiseringen mislykkes: Afbryd strømmen til kortlæseren, og ændr adressen til 9. Genstart ST2046 og kortlæseren. Afbryd derefter strømmen til enhederne igen, drej adressen tilbage til 0, og tilslut strømmen til enhederne igen.

5 App-administration

Trin-for-trin-guide til, hvordan du opretter et system, tilføjer en enhed og giver adgang til slutbrugere.
Du kan have 100 brugere og 50 enheder pr. system.

Den konto, der er logget ind, når systemet oprettes, bliver automatisk systemejer og kan ikke slette systemet eller fjerne sine egne administratorrettigheder.

Vi anbefaler at systemet opprettes på sluttbrukerens konto.

Hvis systemejeren skal ændres, kan support kontaktes, så hjælper vi med dette.

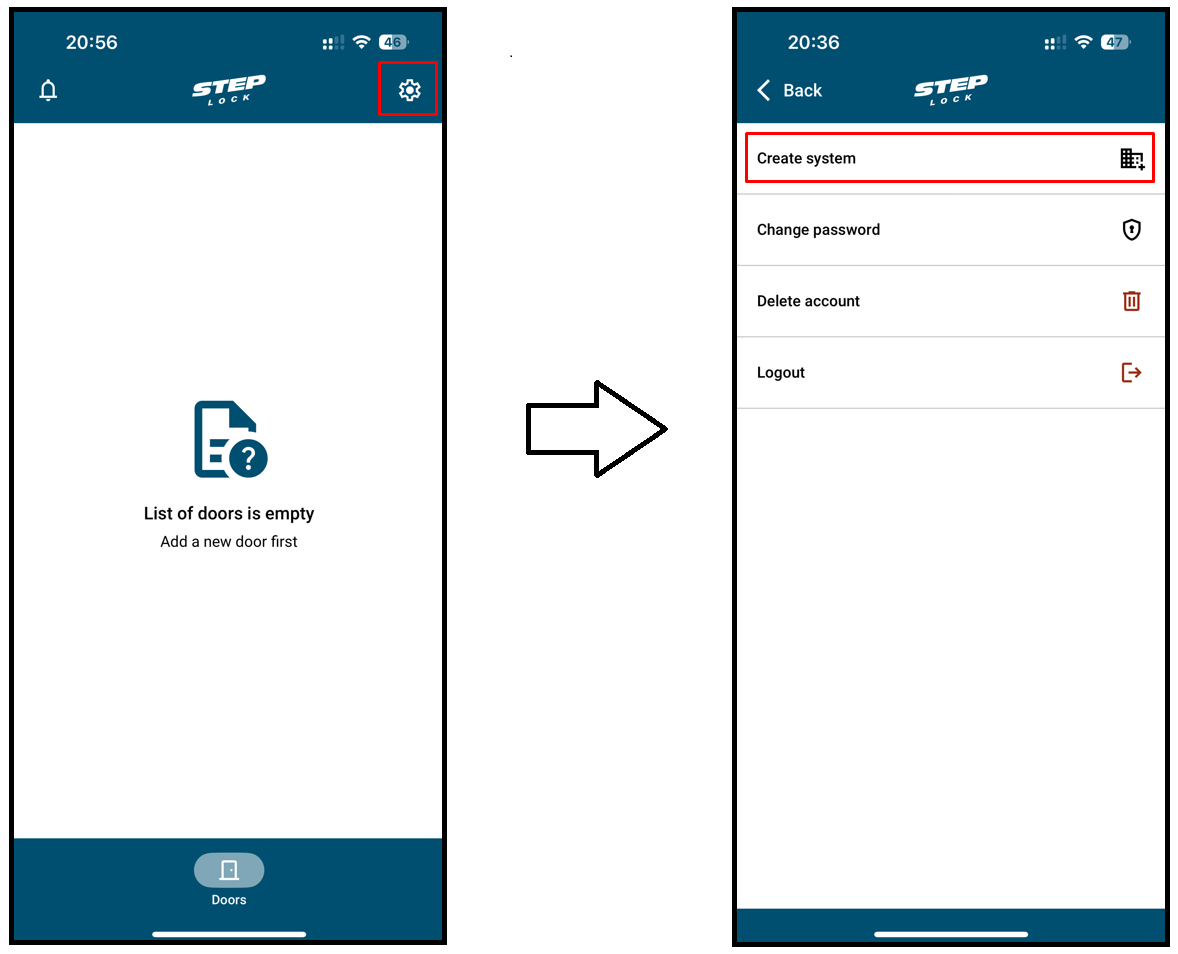

1. Tryk på "indstillingshjulet" øverst i højre hjørne

2. Tryk på "Opret system"

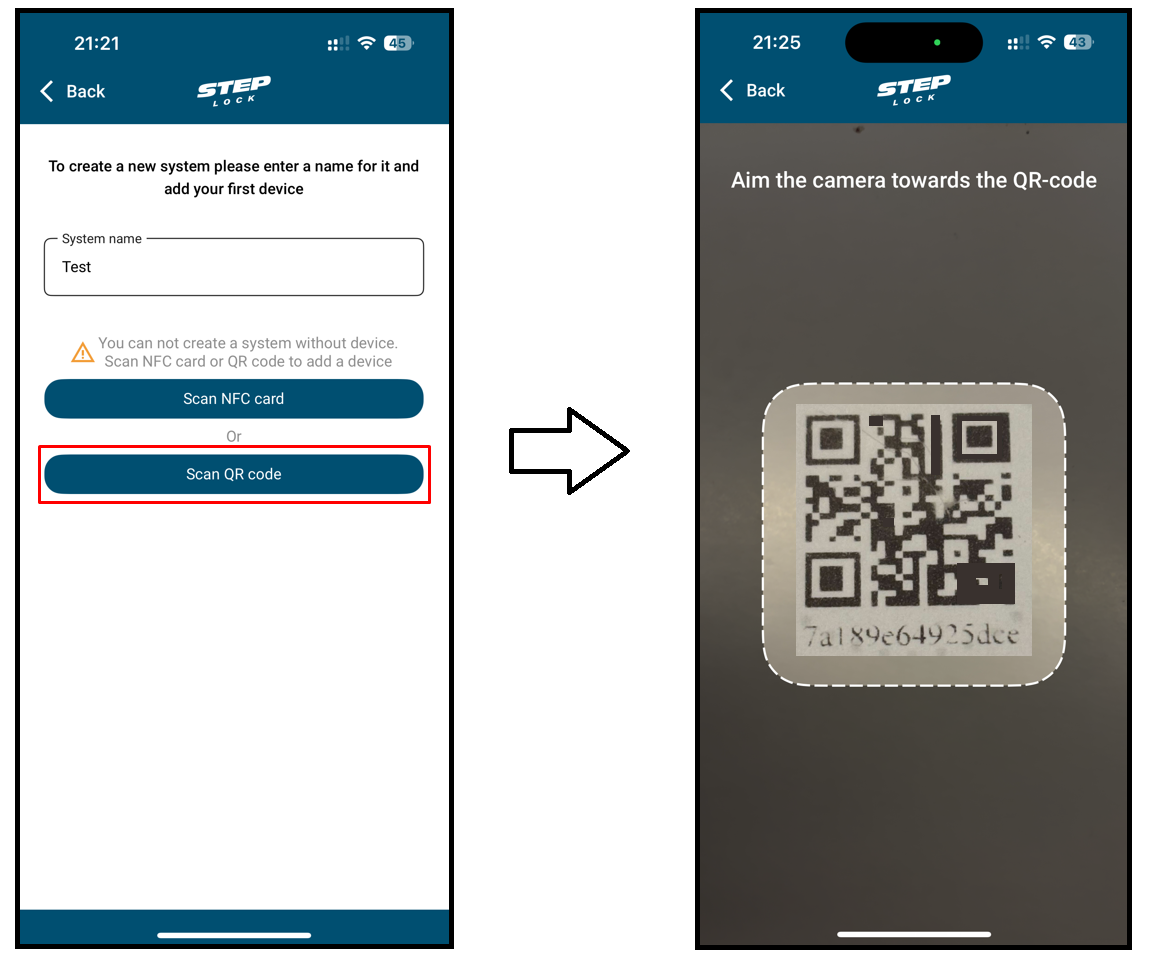

3. Indtast et systemnavn og tryk på knappen "Scan QR-kode".

4. Ret kameraet mod QR-koden på den enhed, du vil tilføje.

Systemet er nu oprettet, og vi har tilføjet enheden til systemet med navnet ”STBLE_766E”.

Denne dør kan nu åbnes ved at trykke på låsesymbolet (knappen), så længe du befinder dig i nærheden af enheden.

OBS: Du kan få vist en pop-up, der beder dig om at aktivere Bluetooth. Dette skal tillades, for at telefonen og enheden kan kommunikere, så døren kan åbnes.

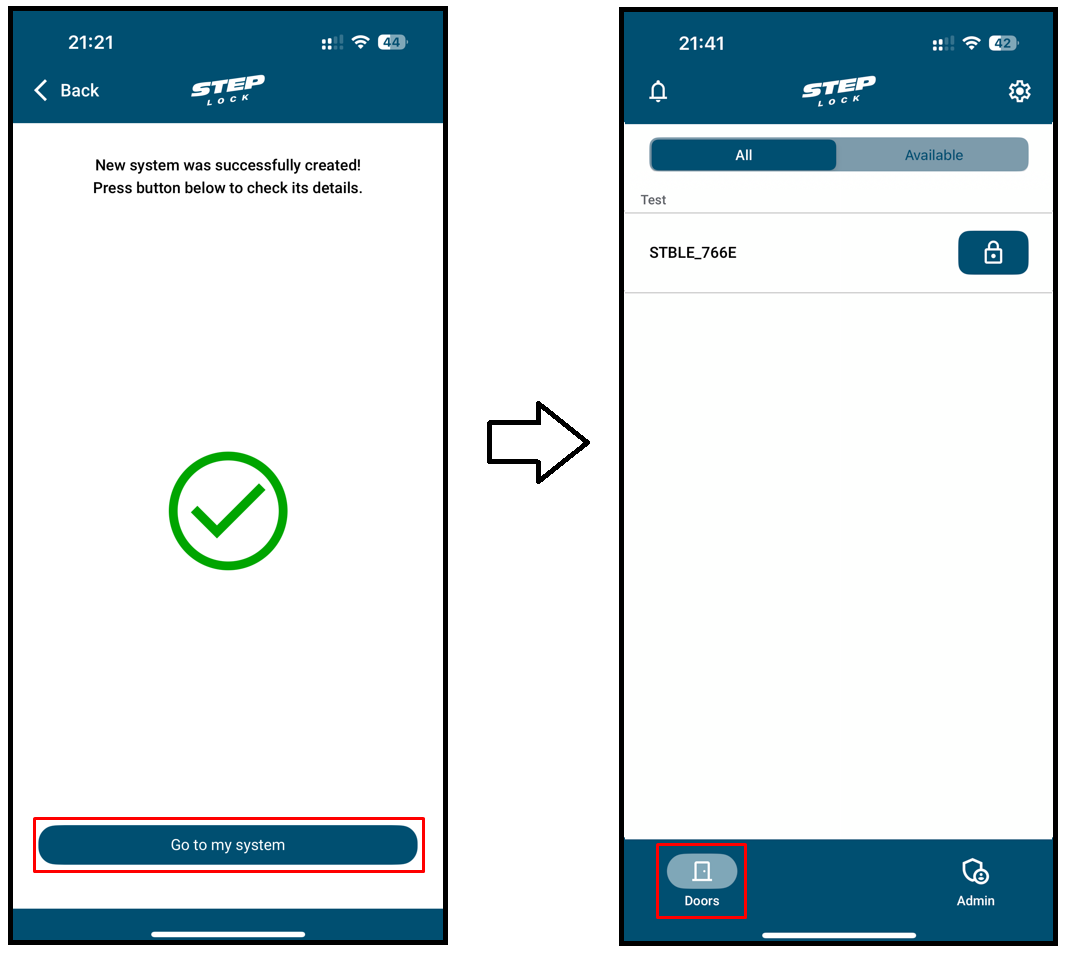

5. Tryk på knappen "Gå til mit system".

Menuen ”Døre” er den, der vises på billedet nedenfor.

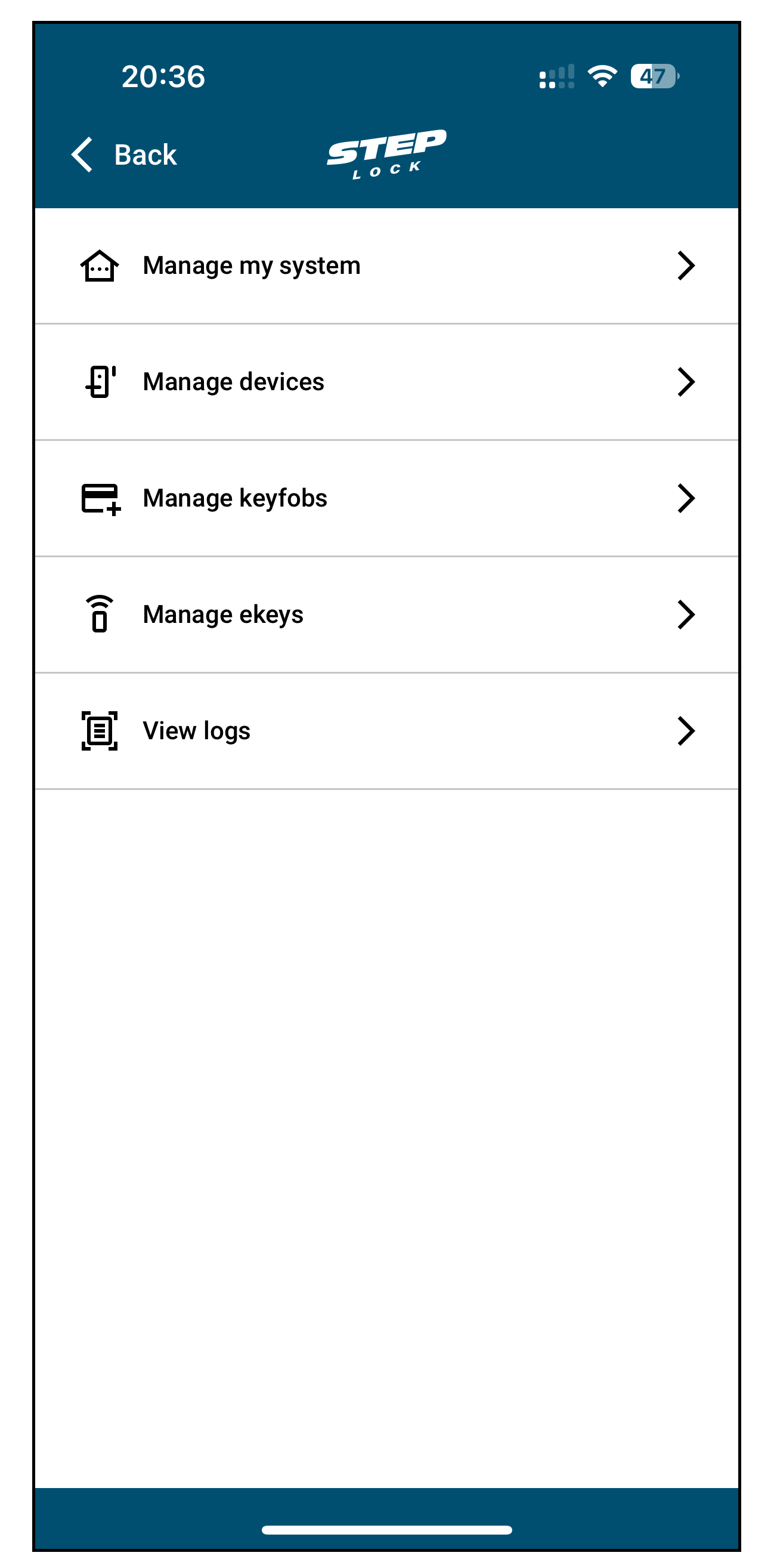

Admin menu

Denne menu er beregnet til systemadministratoren til at administrere hele systemet for brugerne. Her kan du tilføje adgangstilladelser til at åbne med nøglebrikker (keyfobs) og e-nøgler (eKeys), samt administrere enheder og se logfiler.

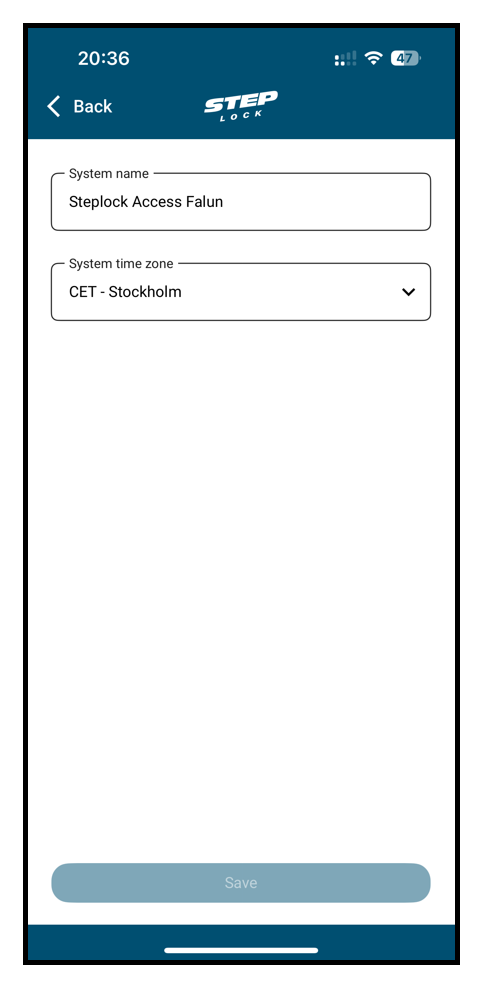

• Administrer mit system

I den her menu kan du ændre "systemnavnet" og ændre "systemets tidszone".

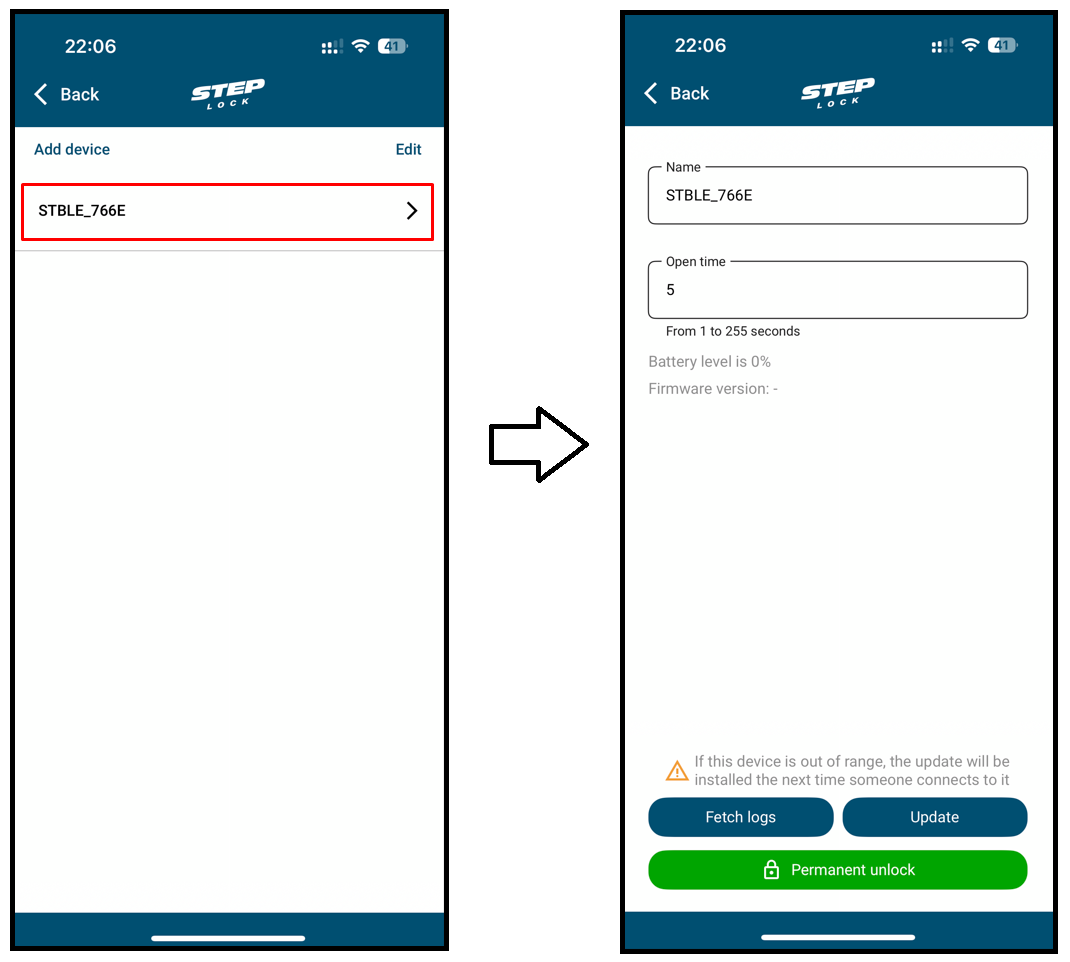

• Administrer enheder

I denne menu kan du se alle enheder samt tilføje nye enheder eller fjerne enheder. Du kan også trykke på en enhed for at gå videre til næste menu, hvor du kan se og ændre enhedens indstillinger.

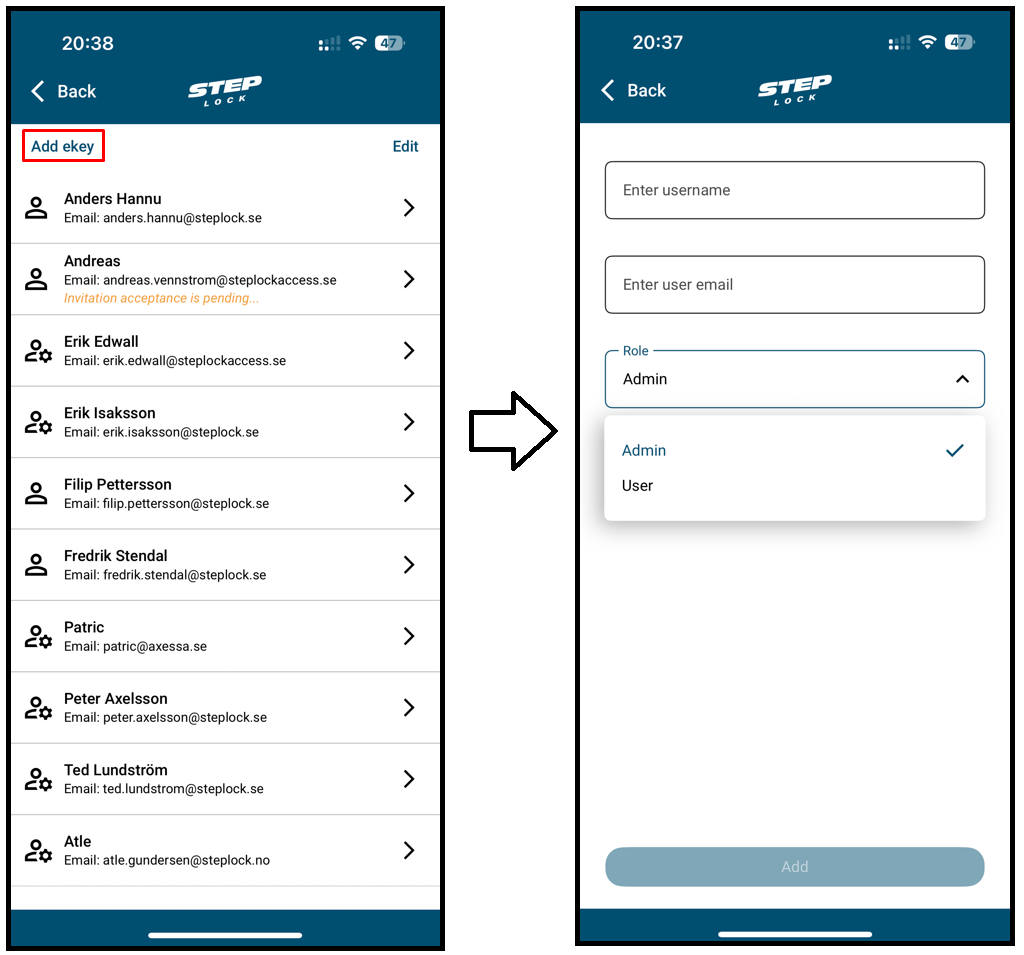

• Administrer E-nøgler

  I denne menu kan du se alle E-nøgler, oprette nye og administrere eksisterende. En E-nøgle giver adgang via appen, når man trykker på låsesymbolet, som vises i menuen ”Døre”.

  Når du trykker på ”Tilføj E-nøgle”, kan du vælge, om du vil invitere en person, som skal hjælpe med at administrere systemet, eller en bruger, som kun kan åbne de døre, du giver brugeren adgang til. Der kan dog højst være 2 administratorer pr. system.


  OBS: Angiv den e-mailadresse, som brugeren anvendte, da kontoen blev oprettet i StepLock Lite.

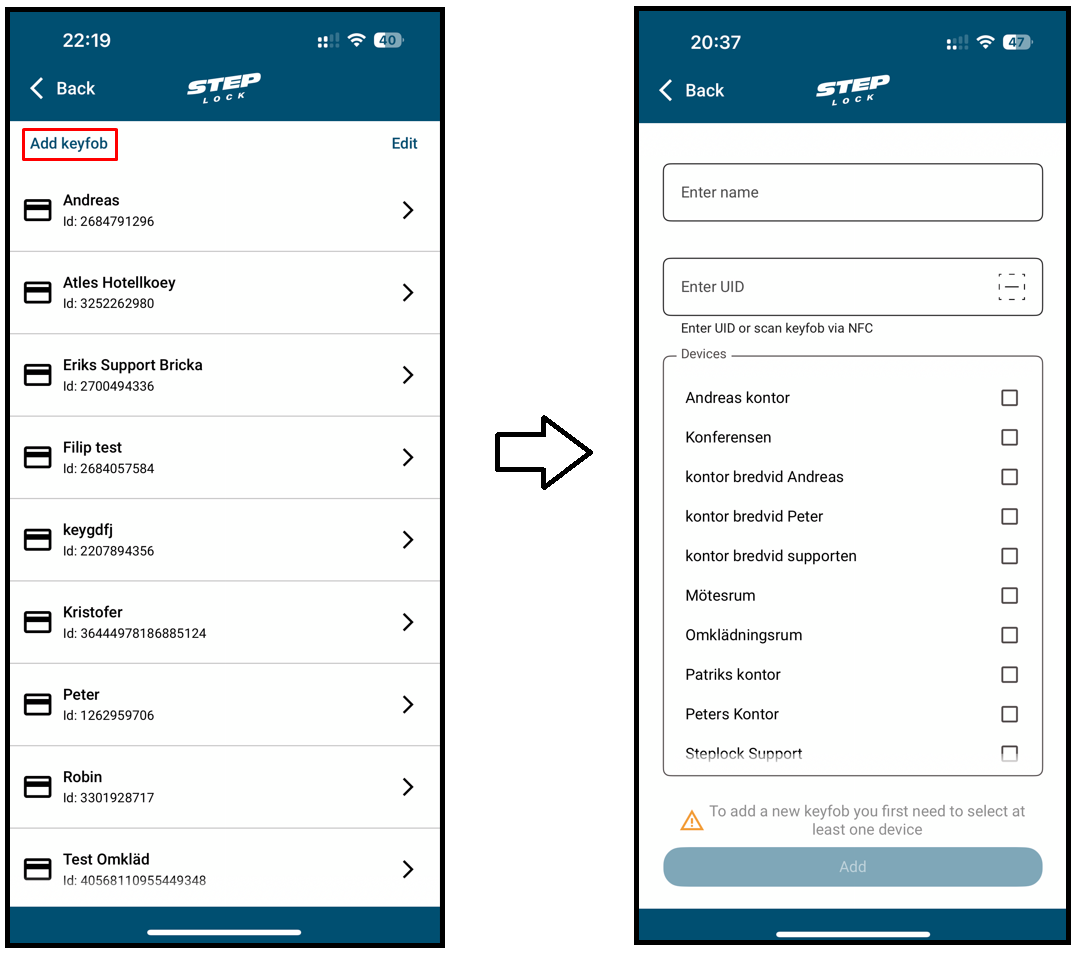

• Administrer nøglebrikker

I denne menu kan du se alle nøglebrikker, der er tilføjet i systemet. Du kan trykke på ”Tilføj nøglebrik” for at tilføje en ny nøglebrik til systemet og vælge, hvilke enheder den skal have adgang til at åbne.

OBS: Når du tilføjer en ny nøglebrik og vælger en enhed, skal du befinde dig i nærheden af enheden med din app, så oplysningerne kan sendes til enheden.

Hvis du ikke er i nærheden af enheden, kan du udsætte overførslen, og enheden modtager oplysningerne senere, når nogen interagerer med den. Det kan for eksempel ske, når nogen trykker på låsesymbolet for at åbne døren. Telefonen forbinder sig da og sender alle oplysninger, der ligger i køen – og åbner døren samtidig.

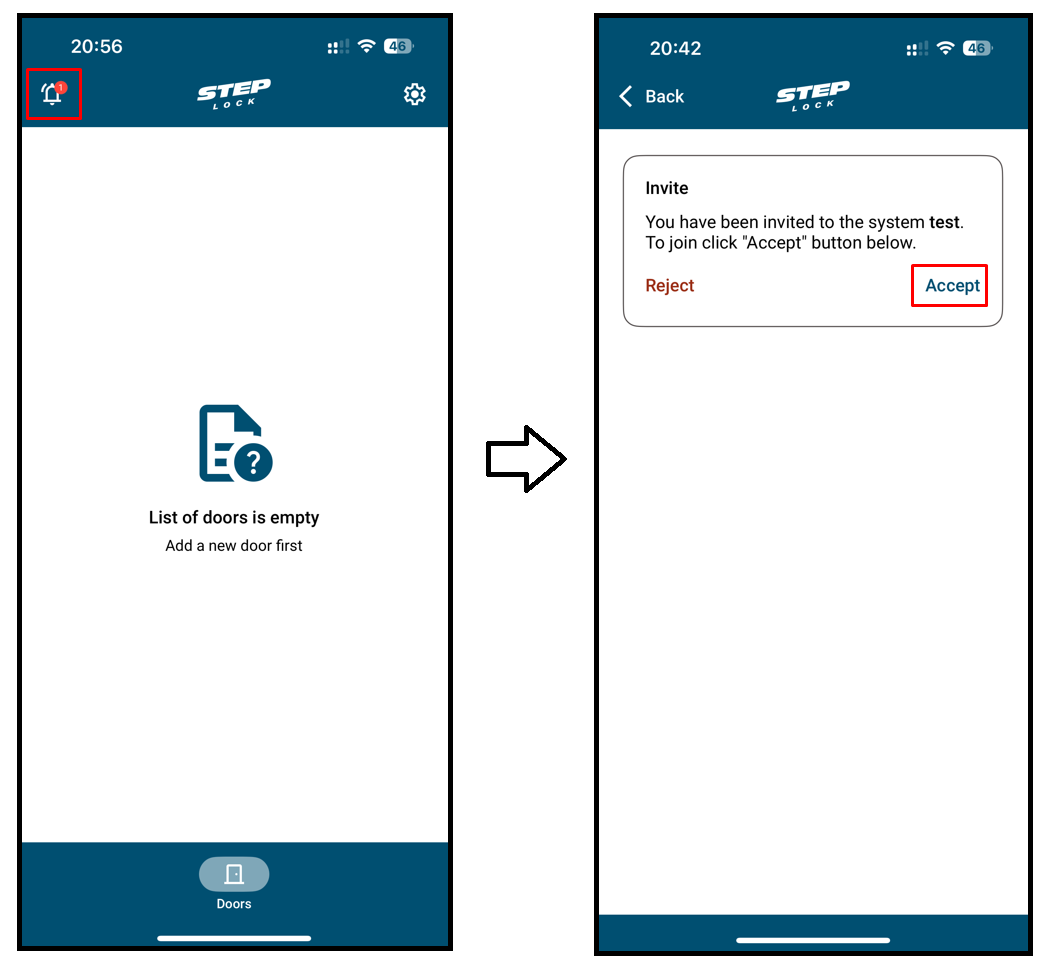

Når brugeren er blevet inviteret, modtager de en notifikation via dørklokkeikonet øverst til venstre på startmenuen.

Brugeren trykker på ikonet og accepterer invitationen, hvorefter de får adgang til de døre, som administratoren har valgt.

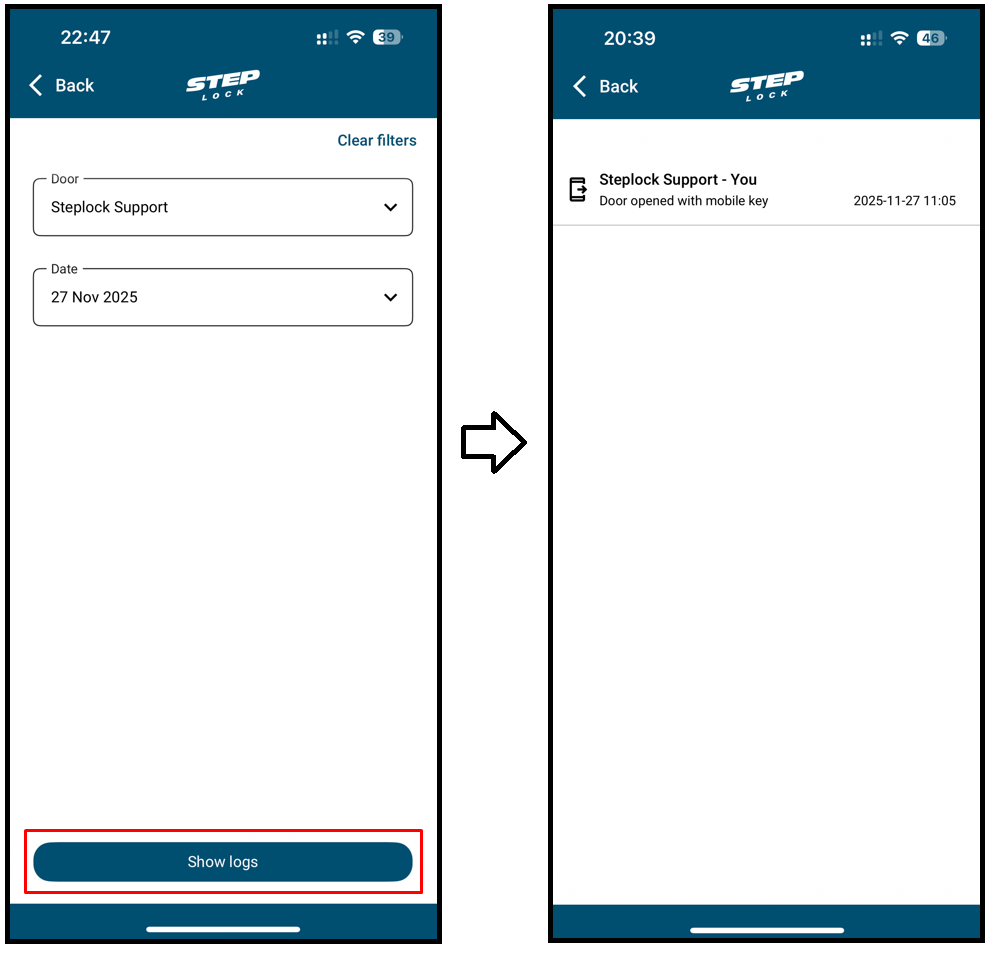

• Vis logfiler

I denne menu kan du se alle logfiler. Når du befinder dig i nærheden af enheden, kan du vælge en enhed og hente logfiler over, hvad der er sket på den pågældende enhed.

Logfiler hentes automatisk, hver gang nogen åbner døren med e-nøgle.


6 Hybridtilstand

Mulighed for integration med StepLock Cloud 3.0. Forventes at være tilgængelig i Q3-Q4 2026.

7 Fejlfinding

• Ingen strøm → kontroller strømforsyningen
• Låsen åbner ikke → kontroller relæ og kabeltilslutninger
• BLE når ikke frem → undgå metalliske forhindringer

8 Sikkerhedsforanstaltninger

• Installer ikke på dørrens yderside, men så tæt på låseenheden som muligt
• Brug et separat relæ ved høj strømbelastning
