Manual

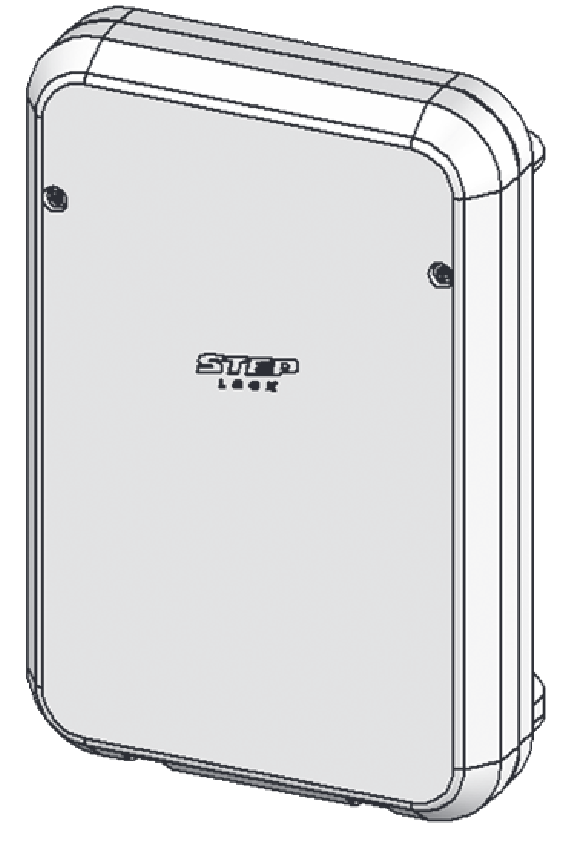

STEP Dørcentral ST2029-DCE
Version 1

Artikelnummer: ST2029-DCE

1. Introduktion

Denne artikel indeholder instruktioner til, hvordan du monterer, installerer og anvender ST2029 DCE Dørcentral.
OBS: Der findes tre versioner af ST2029: DCE, PoE+ og LTE. Denne artikel gælder udelukkende for DCE-versionen.
For information om PoE+- og LTE-versionerne, se brugervejledningerne ST2029-POE Dørcentral til porttelefon ST2020 eller ST2029-LTE Dørcentral til porttelefon ST2020.

1.1 Tekniske specifikationer

2. Oversigt

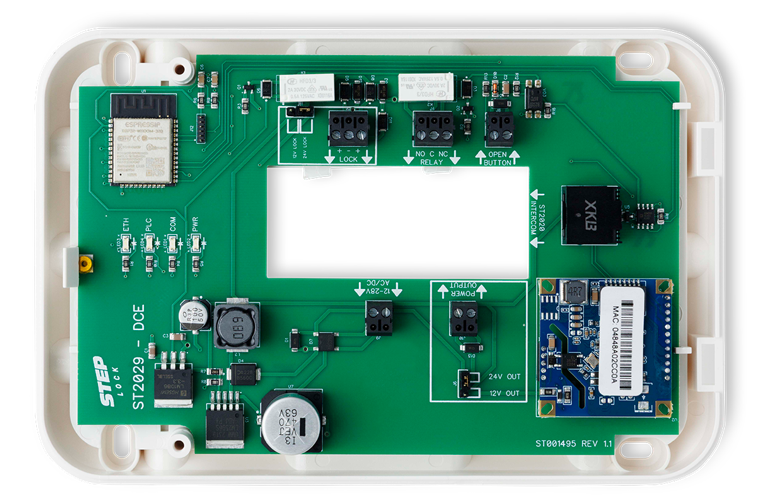

Følgende er et overblik over printkortet til ST2029-DCE Dørcentral.

2.1. Statusindikatorer LED

ST2029-DCE-kortet er udstyret med fire LED-indikatorer, som giver vigtig information om enhedens status:

• ETH,   Blinker, når ST2029 er tilsluttet internettet og kommunikerer med cloudtjenesten.

• PLC,   Blinker, når ST2029 får strøm fra ST2055 Master via DCE.

• COM, Blinker blåt, når der er kommunikation med porttelefonen. Den bør blinke cirka hvert femte sekund. Hvis
            den ikke blinker eller blinker anderledes, kan det tyde på kommunikationsfejl mellem ST2020-
            porttelefonen og ST2029 DCE.

• PWR, Lyser konstant blåt, når ST2029 DCE printkortet er strømført

Det er vigtigt at bemærke, at der ikke anvendes andre farver eller blinkemønstre for disse LED-indikatorer.

2.2 Strømforsyning

ST2029 DCE forsynes med 24VDC via ST2055 DCE-Master. For mere information, se manualen for ST2055.


2.2.2 Jumperstik

ST2029 har 2 jumperstik, som bruges til at justere spændingen til lås eller ekstern strømudgang.

J11 bruges til at justere spændingen til låseudgangen.

J6 bruges til at justere udgangsspændingen til eksterne enheder.

2.3 Udgange

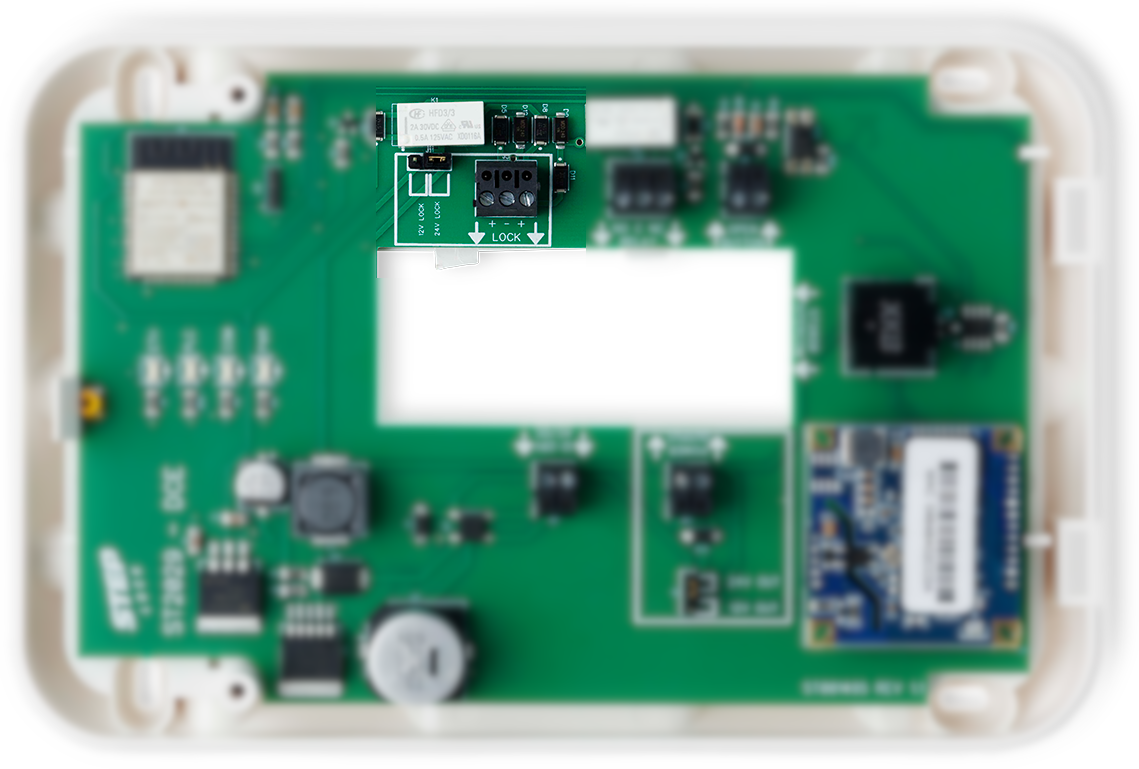

2.3.1 J5 - Låseudgang

Klemmerne på "Lock" er mærket med "+ | - | +".
I praksis, hvis du har en omvendt (fail-safe) elektronisk lås, skal spændingsforsyningen (+) tilsluttes den venstre skrueklemme mærket "+". Hvis du derimod har en retvendt (fail-secure) lås, skal spændingsforsyningen (+) tilsluttes den højre skrueklemme mærket "+".

BEMÆRK: Det er vigtigt at forstå, at korrekt tilslutning afhænger af typen af elektronisk lås.
En retvendt (fail-secure) lås holder døren låst ved strømafbrydelse, mens en omvendt (fail-safe) lås åbner ved strømafbrydelse.

Derfor er det afgørende at identificere den korrekte tilslutning for den specifikke låsetype for at sikre korrekt funktion og høj sikkerhed.

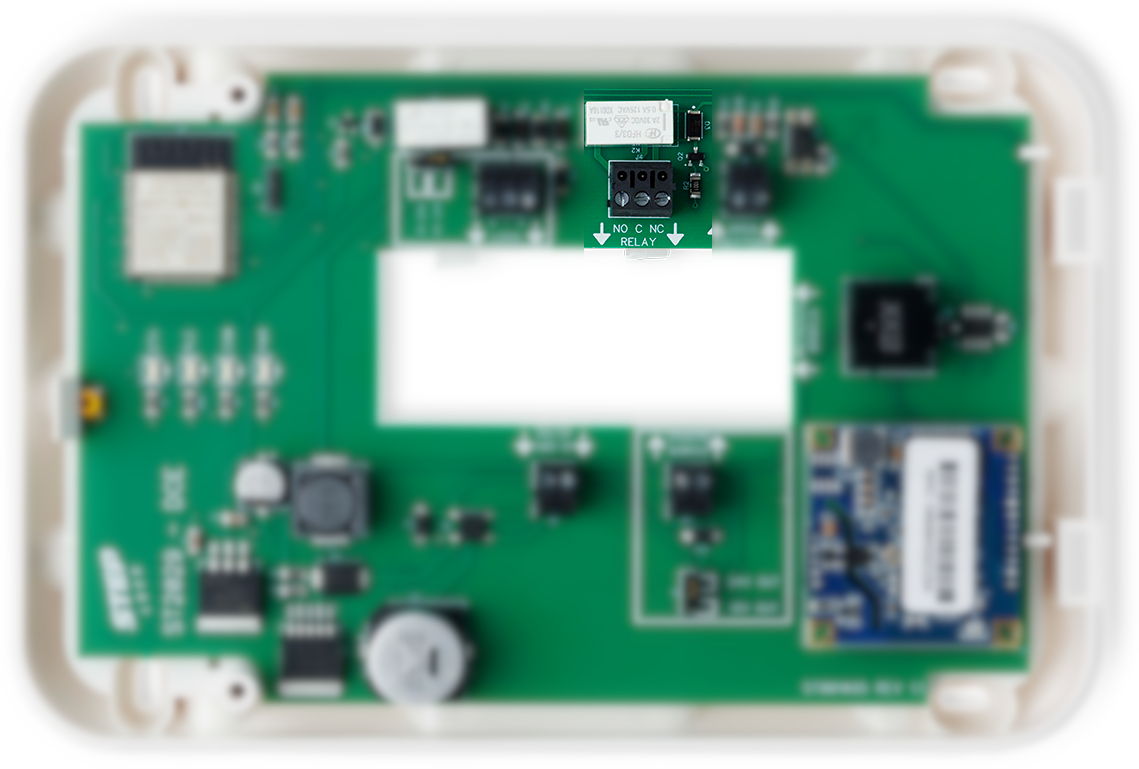

2.3.2 J4 - Relæudgang

Relæudgangen er et potentialfrit relæ, som er koblet til låseudgangen (J5) med en forsinkelse på 1000 ms (1 sekund). Det betyder, at når låseudgangen aktiveres, forsinkes aktiveringen af relæudgangen med ét sekund.
Dette er nyttigt i situationer, hvor man har brug for en kort forsinkelse mellem oplåsning og en anden funktion – f.eks. åbning af dørautomatik eller aktivering af et kamera eller andet udstyr.

2.3.3 J10 - Spændingsudgang

J10 er en udgang, der er beregnet til at forsyne eksternt tilbehør med en stabil spænding.
Udgangen leverer den nødvendige spændingsforsyning til drift af kompatibelt tilbehør.
Det betyder, at ekstern udstyr kan drives direkte fra ST2029 uden behov for en separat ekstern strømforsyning – for eksempel berøringsfri åbningsknap eller hjælperelæ.

BEMÆRK: J10 leverer udelukkende jævnstrøm (DC)..

VIGTIGT: J10 er ikke beregnet til parallelforbindelse af flere enheder eller som forsyning til andre systemer.
Brug kun J10 til tilbehør, der er kompatibelt med den spænding og strømstyrke, som udgangen leverer.

2.4 Indgange

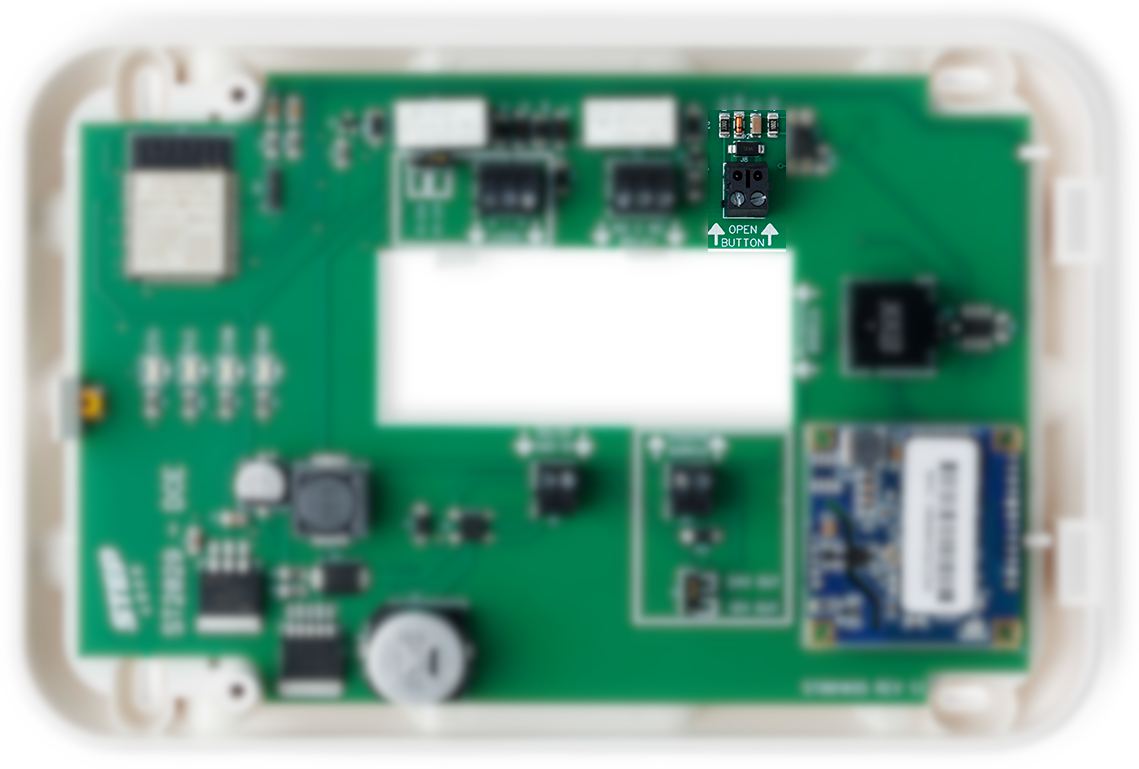

2.4.1 J8 - Åbningsknap

Indgangen til åbningsknappen er beregnet til samtidig at aktivere både J4-relæudgangen og J5-låseudgangen.
Det betyder, at når J8 aktiveres, bliver både lås og relæ aktiveret med det samme.

Dette er nyttigt f.eks. til at styre både lås og andre enheder samtidigt, såsom kameraer eller notifikationer til sikkerhedspersonale.

BEMÆRK: Vær opmærksom på, at en aktivering af J8 medfører øjeblikkelig og samtidig aktivering af både J4 og J5. Brug funktionen med omtanke.

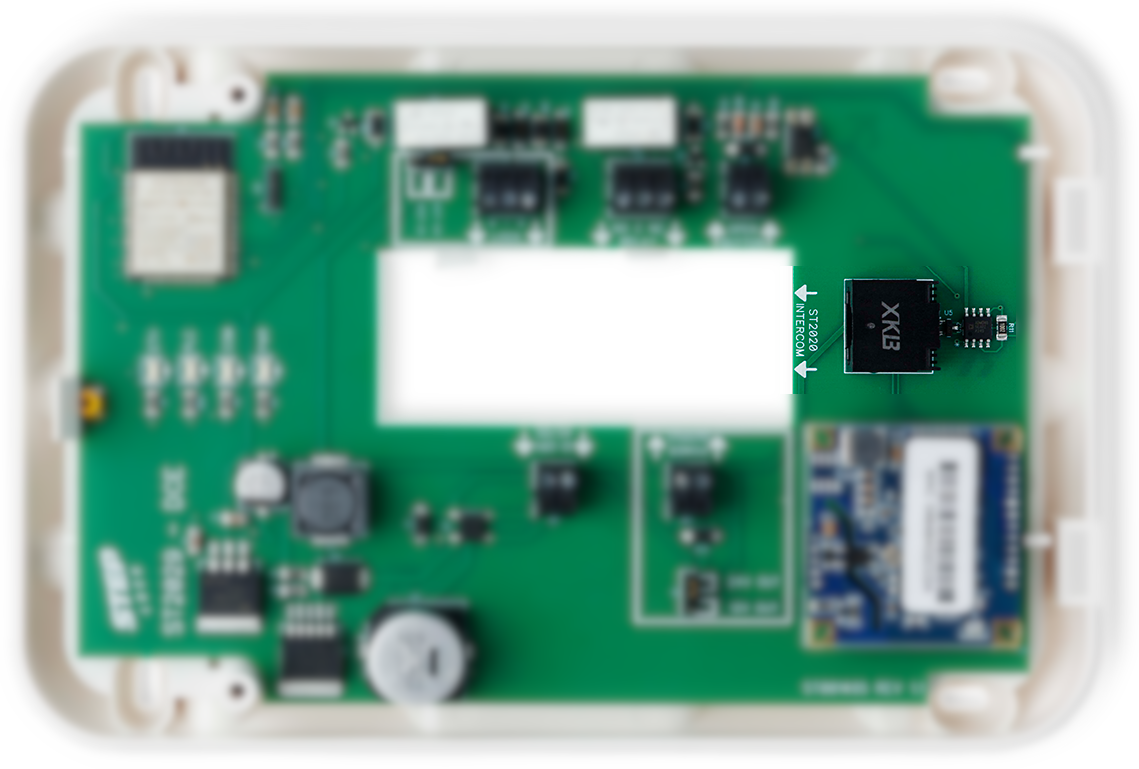

2.5 J1 - ST2020 Porttelefon

Porten J1 (ST2020 Porttelefon) er en multifunktionel tilslutning, der leverer strøm, RS485-kommunikation og Ethernet til ST2020-porttelefonen.

Der er ikke behov for en ekstern strømforsyning til ST2020, da den forsynes direkte via J1.

RS485 muliggør tovejskommunikation mellem porttelefonen og dørcentralen ST2029.
Ethernetforbindelsen tilslutter ST2020 til netværket, så brugere kan åbne døren via mobilappen.

BEMÆRK: RJ45-kablet til J1 er opdelt i porttelefonenden, hvor det separeres i strømforsyning (12VDC), RS485-kommunikation og netværk.

Man kan købe færdige kabler, som fås i to længder: 5 meter (ST2063) og 15 meter (ST2062).

2.6 J9 - DCE

J9 används för att ansluta ström och kommunikation från DCE-Master ST2055.
Den förser både ST2029 och ST2020 med spänning och datakommunikation.

3. Trin-for-trin installation

ADVARSEL: Tænd kun for ST2029 DCE, når du omhyggeligt har læst og forstået disse instruktioner, og har bekræftet, at enheden er korrekt tilsluttet.
Manglende overholdelse af disse instruktioner kan medføre skade på produktet og gøre det ubrugeligt.

3.1 Forberedelser

3.1.1 Forberedelse i cloud-software

Inden du installerer ST2042 Dørcontroller, er det vigtigt at sikre, at følgende opgaver er udført i Steplock Cloud.

• Opret en Cloud-bruger for slutkunden. Denne bruger vil fungere som en platform til at administrere og overvåge enheden og dens tilknyttede komponenter.
• Opret en ejendom hos slutkundens cloud-bruger. Dette giver slutkunden mulighed for at administrere og overvåge enheden og dens tilknyttede komponenter på en specifik placering. Et system skal have mindst én ejendom.

• Tilføj enhedens MAC-adresse til slutkundens Cloud-bruger. Dette sikrer, at adgangssystemet er korrekt integreret og kan kommunikere med den specificerede enhed.



3.1.2 Kabeltrækning

Før du installerer ST2029, er det vigtigt at sikre, at alle nødvendige kabler er korrekt installeret i dørmiljøet.

Bemærk, at hver udgang for spænding og kommunikation på DCE-Master 2055 er forsynet med en sikring på 1,5 A. Dette skal tages i betragtning ved dimensionering af tilsluttet strømforbrugende udstyr. Sikringen kan opgraderes. Læs mere i manualen for ST2055.

3.1.3 Kabel

Udover kabelet fra DCE-Master UPS kræves standardkabler til at forbinde den elektroniske lås, udgangsknappen og andre relaterede komponenter til dørcontrolleren. Det er vigtigt at installere disse kabler sikkert for at forhindre komplikationer eller fejl under installationsprocessen.

For at vælge det rette kabel mellem DCE-Master UPS og 2029 DCE, og eventuelt videre til næste DCE-enhed, skal der udføres en strømberegning, hvor alt udstyr medtages i beregningen: ST2029, kortlæser, elektrisk låsning og andet strømforbrugende udstyr.

OBS: Hvis du har en sløjfe med 3 dørmiljøer, skal alt udstyr til disse 3 dørmiljøer inkluderes i beregningen for det enkelte kabel.

Tabel 1 giver en overordnet indikation på strømforbruget for kabler med forskellige lederarealer. Bemærk, at dette kun er en vejledning. Dimensioneringen kræver en beregning baseret på de konkrete forhold for det aktuelle objekt.

Tabel1 - Referenceværdier for maksimalt strømforbrug i kobberkabler

3.1.4 Fysisk Installation

OBS: Det er vigtigt at verificere, at alle kabler er korrekt og sikkert installeret for at forhindre eventuelle komplikationer eller fejl under installationsprocessen. Det anbefales at foretage en visuel inspektion af alle kabler samt bruge en netværkstester for at bekræfte, at kablerne er i god stand, inden installationen fortsættes. Dette vil hjælpe med at undgå problemer, der kan opstå som følge af fejl eller forkert installerede kabler.

Vigtigt: Fjern altid strømforsyningen til dørcentralen, inden nye tilbehør tilsluttes.

3.1.5 Placering / Montering

En almindelig placering for montering af dørcentralen er over døren, da det ofte er her, tilslutningerne til det elektroniske lås, udgangsknappen og dørautomatikken er placeret.
Ved at installere dørcentralen på dette sted kan den nemt og effektivt styre og overvåge funktionen af disse komponenter.

3.2 Tilslut lås

3.2.1 Retvendt funktion - Fail Secure

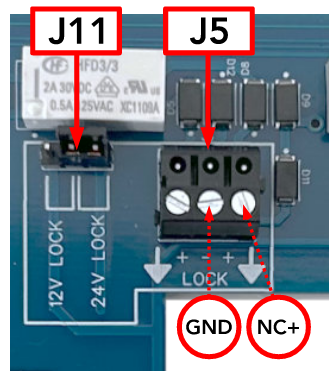

For at konfigurere ST2029 i retvendt (fail-secure) tilstand, tilslut den positive (“+”) leder til den venstre skrueklemme på J5 låseudgang og den negative (“–”) leder til den midterste skrueklemme på J5 låseudgang, som vist i illustrationen nedenfor.

3.2.2 Omvendt funktion - Fail safe

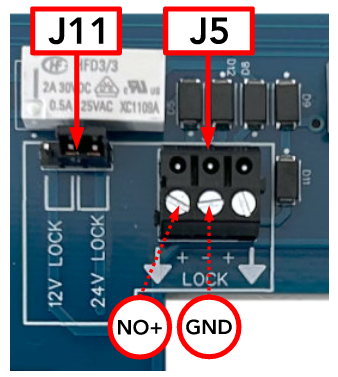

For at konfigurere ST2029 til omvendt (fail-safe) tilstand, tilslut den positive (+) leder til den højre skrueklemme på J5 låseudgang og den negative (–) leder til den midterste skrueklemme (–) på J5 låseudgang.
Denne tilslutning sikrer, at døren forbliver ulåst ved strømafbrydelse, hvilket muliggør en sikker evakuering fra bygningen.

OBS: Hvis andre elektroniske låse end Steplock anvendes, anbefales det at installere en beskyttelsesdiod (f.eks. 1n4004) mellem den elektroniske lås og udgangen.

3.3 Tilslut åbn-knappen

At tilslutte åbningsknappen til ST2029 er en enkel proces. Tilslut åbningsknappen til klemme J8.

Hvis knappen kræver 12 V strømforsyning, kan dette leveres separat via J10 – spændingsudgang.

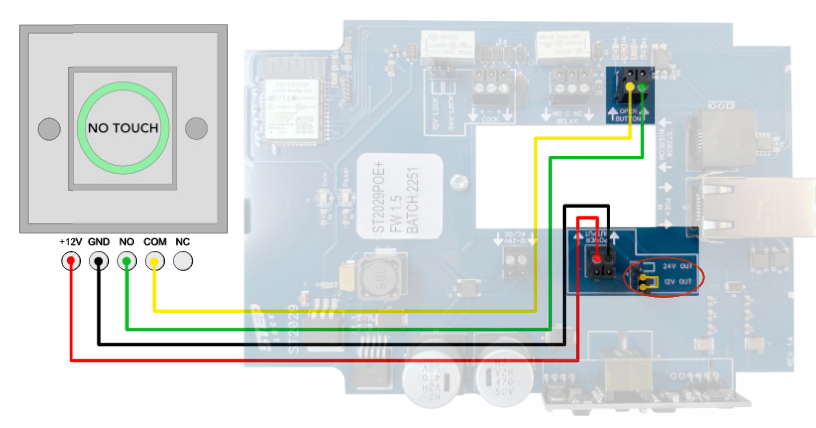

I det følgende eksempel anvendes en berøringsfri åbningsknap, som kræver 12 VDC.

Før du tilslutter knappen, anbefales det, at du kontrollerer dens spændingskrav, så du kan indstille strømjumperne på J6 til den korrekte spændingsniveau.

BEMÆRK: I eksemplet nedenfor er printkortet orienteret, så “Power Out” vender på hovedet. Derfor henvises der til venstre klemme for spændingsforsyningen. Se illustration nedenfor.

Begynd med at indstille strømjumperen på J6 til 12V OUT.
Tilslut derefter +12 V (RØD) leder fra åbningsknappen til den venstre skrueklemme på J10.
Fortsæt med at tilslutte GND (SORT) leder til den højre skrueklemme på J10.
Tilslut derefter NO (GRØN) leder til den højre skrueklemme på J8, og til sidst COM (GUL) leder til den venstre skrueklemme på J8.

BEMÆRK: Vær omhyggelig med at beregne din samlede strømkapacitet, når du anvender J10-spændingsudgang.

3.4 Tilslutning af dørautomatik

Hvis du har til hensigt at bruge J4-relæudgangen til at aktivere et dørmiljø i henhold til en “dør ulåst-plan” med dørautomatik, skal du tilføje et eksternt relæ i systemet.
Dette er nødvendigt for at forhindre, at dørautomatikken aktiveres kontinuerligt og holder døren åben hele tiden.

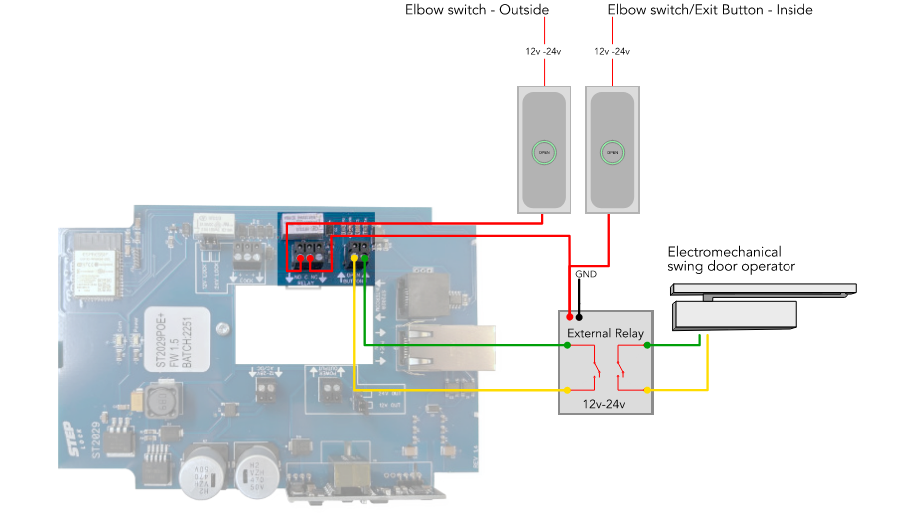

Nedenfor er et eksempel – der findes også andre måder at sikre korrekt funktion på.
Sørg for, at begge albuekontakter får strøm. Du kan anvende en ekstern strømkilde eller J10 spændingsudgang, afhængigt af din samlede strømkapacitet.
Hvis du bruger J10, er det vigtigt nøje at beregne den samlede belastning.
Det er også afgørende at fastslå, om det eksterne relæ kræver 12 V eller 24 V.

• Tilslut albuekontakten på ydersiden til den normalt åbne (NO) kontakt på J4-relæudgangen.

• Tilslut den fælles (C) kontakt på J4-relæudgangen til strømindgangen på det eksterne relæ.

• Tilslut albuekontakten/udgangsknappen på indersiden til strømindgangen på det eksterne relæ.

• J8 – Åbningsknappen skal tilsluttes udgangen fra det eksterne relæ.

• Tilslut dørautomatikken til den sekundære udgang fra det eksterne relæ.

BEMÆRK: Dette eksempel er designet til at muliggøre, at døren forbliver lukket, men ulåst, når der er en plan for “dør ulåst”.
Når døren er i låst tilstand, kræves det, at albuekontakten bruges til at aktivere dørautomatikken, efter at et adgangskort, en brik eller anden godkendt åbning er registreret.

3.5. Tilslutning af ST2020 porttelefon

BEMÆRK: Bemærk, at disse instruktioner udelukkende er beregnet til tilslutning af porttelefonen ST2020 til dørcentralen ST2029 DCE.
For komplette instruktioner om installation og konfiguration af ST2020 henvises der til installationsmanualen for ST2020.

3.5.1 Kabelrevisioner

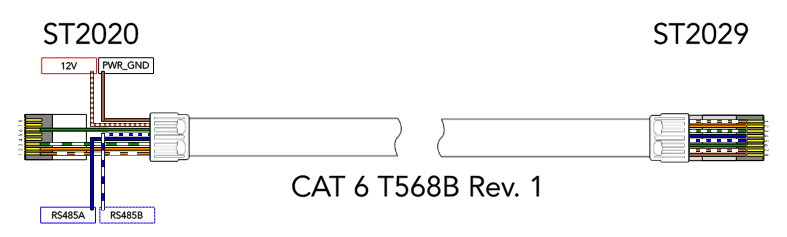

3.5.1.1. CAT 6 T568B Rev 1

Brun/Hvid: Dette kabel leverer 12 V til porttelefonen. Det er vigtigt, at spændingsniveauet ikke overstiger 12 V for at undgå beskadigelse af porttelefonen.

Brun: Dette kabel fungerer som strømjord (PWR_GND) til porttelefonen. Det sikrer korrekt elektrisk jordforbindelse og mindsker risikoen for elektriske stød.

Blå: Dette kabel fungerer som RS485A, som er en kommunikationsprotokol anvendt i serielle kommunikationssystemer. Det muliggør kommunikation mellem kontrolenheden ST2029 og porttelefonen ST2020.2020.

Blå/Hvid: Dette kabel fungerer som RS485B, som er den anden kommunikationsleder i RS485-protokollet. Det arbejder sammen med RS485A-kablet for at muliggøre tovejskommunikation mellem enheder.

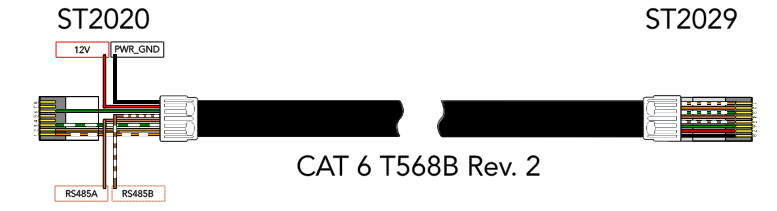

3.5.1.1. CAT 6 T568B Rev 2

Rød: Dette kabel leverer 12 V til porttelefonen. Det er vigtigt, at spændingsniveauet ikke overstiger 12 V for at undgå beskadigelse af porttelefonen.

Sort: Dette kabel fungerer som strømjord (PWR_GND) til porttelefonen. Det sikrer korrekt elektrisk jordforbindelse og mindsker risikoen for elektriske stød.

Brun: Dette kabel fungerer som RS485A, en kommunikationsprotokol, der anvendes i serielle kommunikationssystemer. Det muliggør kommunikation mellem kontrolenheden ST2029 og porttelefonen ST2020.

Brun/Hvid: Dette kabel fungerer som RS485B, den anden kommunikationsleder i RS485-protokollet. Det arbejder sammen med RS485A-kablet for at muliggøre tovejskommunikation mellem enheder.


3.5.1.1. CAT 6 T568B Rev 3

Rød: Dette kabel leverer 12 V til porttelefonen. Det er vigtigt, at spændingsniveauet ikke overstiger 12 V for at undgå beskadigelse af porttelefonen.

Sort: Dette kabel fungerer som strømjord (PWR_GND) til porttelefonen. Det sikrer korrekt elektrisk jordforbindelse og mindsker risikoen for elektriske stød.

Blå: Dette kabel fungerer som RS485A, en kommunikationsprotokol, der anvendes i serielle kommunikationssystemer. Det muliggør kommunikation mellem kontrolenheden ST2029 og porttelefonen ST2020.

Blå/Hvid: Dette kabel fungerer som RS485B, den anden kommunikationsleder i RS485-protokollet. Det arbejder sammen med RS485A-kablet for at muliggøre tovejskommunikation mellem enheder.

3.5.2. Tilslutning af ST2020

Når du tilslutter dørcentralen ST2029 til porttelefonen ST2020, er det vigtigt at forstå, at CAT-kablet skal opdeles i porttelefonens ende. Det betyder, at lederne i kablet opdeles i to grupper, hvor hver gruppe tilsluttes forskellige klemmer og porte på bagsiden af porttelefonen.

Det er afgørende, at den opdelte side af kablet tilsluttes korrekt for at sikre optimal ydeevne og driftssikkerhed i systemet. De specifikke trin for tilslutning afhænger af, hvilken kabelrevision du anvender.
Derfor anbefales det, at du henviser til kabelrevisionerne i det foregående afsnit for at sikre korrekt tilslutning.

Hvis du selv har konfektioneret dit CAT6-kabel, er det absolut nødvendigt at bruge en netværkstester for at kontrollere, at der er kommunikation på ben 1, 2, 3 og 6.

Ben 4, 5, 7 og 8 er opdelt på porttelefonens side og kan ikke testes. Ben 7 og 8 bruges til 12 V spænding og 0 V (strømjord, PWR_GND). Ben 5 og 5 bruges til RS485-kommunikation.

Forkert tilslutning af disse ben kan forårsage strømsvigt eller kommunikationsfejl, hvilket kan medføre, at systemet holder op med at fungere.

BEMÆRK: Det er afgørende at identificere den korrekte revision af CAT6-kablet ved tilslutning af enheden.

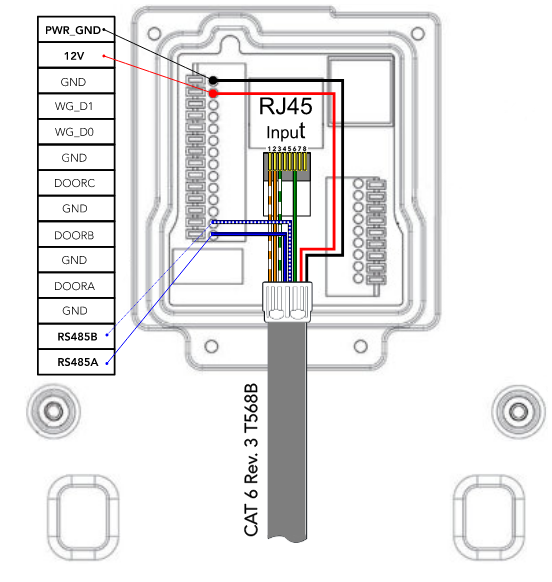

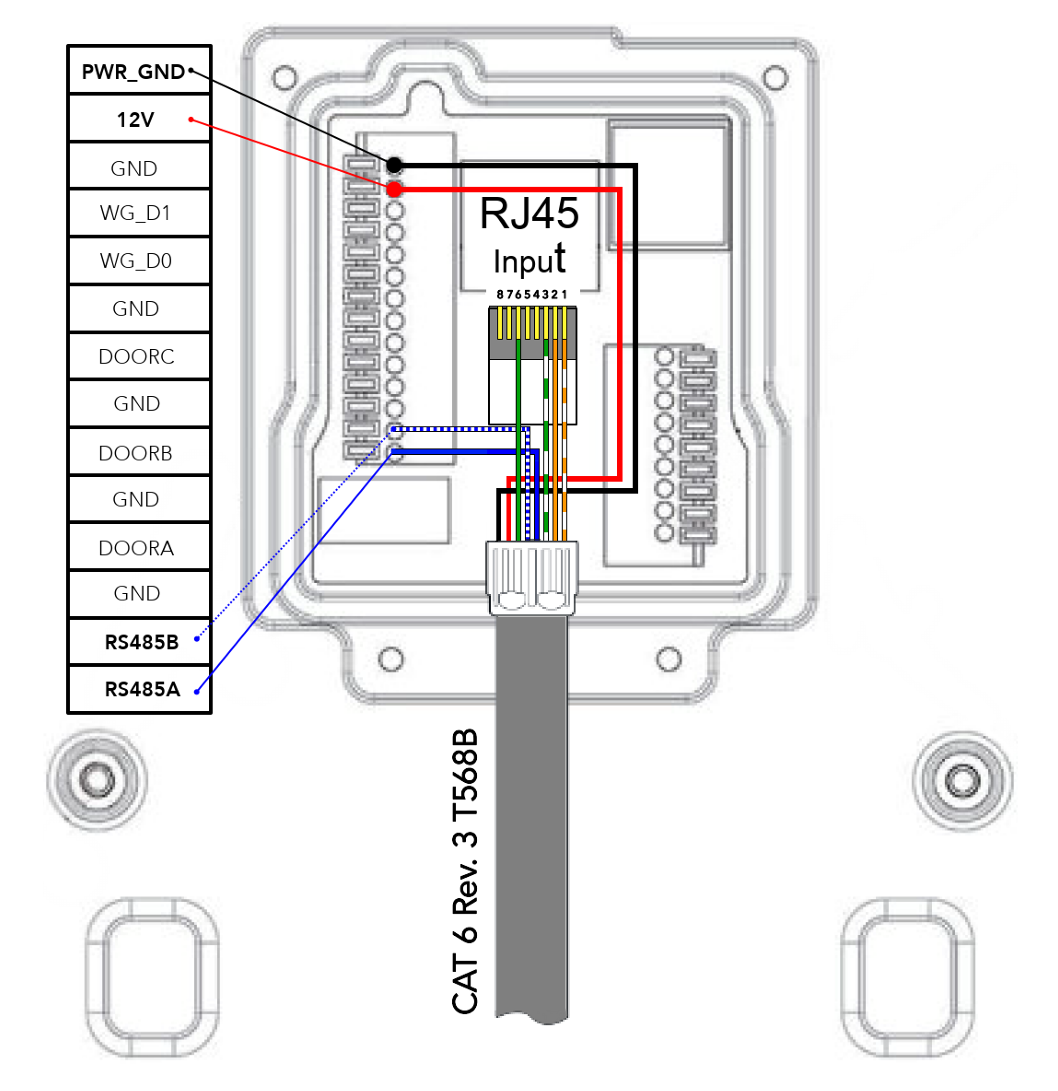

Nedenfor vises tilslutningsskemaet for CAT6 kabelrevision 3. Bemærk, at illustrationen kun gælder for denne specifikke revision.

3.6 Start enheden

Vi er nu nået til det punkt, hvor alt nødvendigt for at betjene dørcentralen er tilsluttet, og vi kan tænde for strømmen.

Tilslut kablet til strøm og kommunikation.
Dørcentralen skal starte med at tænde strømindikatoren, og derefter skal watchdog-LED’en begynde at blinke efter cirka 30 sekunder.
Systemet er nu startet.
