Manual

STEP OSDP Dørcontroller ST2042
Udgave 1

1. Introduktion

Denne artikel indeholder instruktioner til opsætning, installation, brug og vedligeholdelse af ST2042 Dørcentral.

2. Oversigt

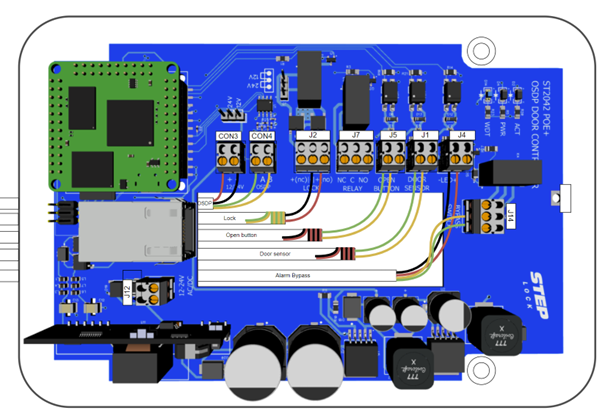

Følgende er en oversigt over printkortet for de forskellige modeller af ST2042.

2.1 ST2042 PoE+

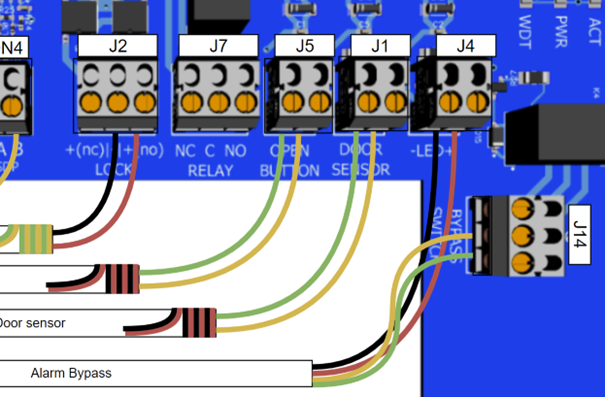

2.2 Tilslutninger

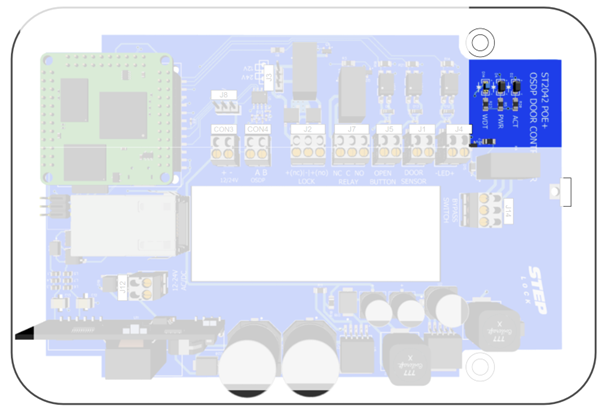

3. Status‑LED‑indikatorer

Printkortet har tre LED’er med følgende funktioner:

• ACT blinker hvert ca. 5. sekund når firmware kører korrekt. Hvis ACT ikke blinker, kan det indikere hardwarefejl.

• PWR lyser konstant når enheden forsynes med stabil strøm. Flimrende lys tyder på ustabil PoE‑forsyning.

• WDT (watchdog timer) blinker én gang i sekundet som systemovervågning.

4. Strømforsyning

Ved brug af ST2042 PoE+: hvis enheden forsynes med 24 V bruger den ca. 150 mA, ved 12 V omkring 300 mA.

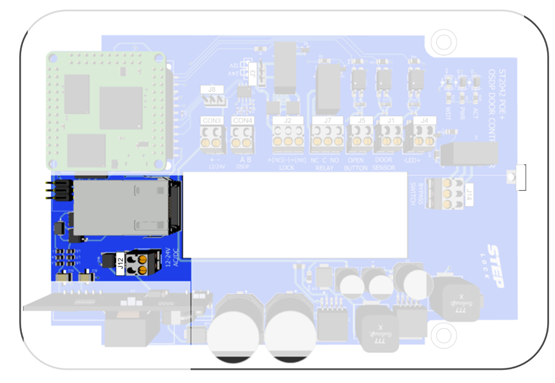

4.1 AC/DC ekstern strømforsyning

J12 er input for ekstern strøm (AC eller DC). Tilladt spændingsområde: 12–24 V, bedst med minimum 2 A kapacitet, stabil og ripple‑fri strøm .

4.2 PoE+

Under IEEE 802.3at standard kan en PoE+ port levere op til 30 W via Ethernet-kabel.

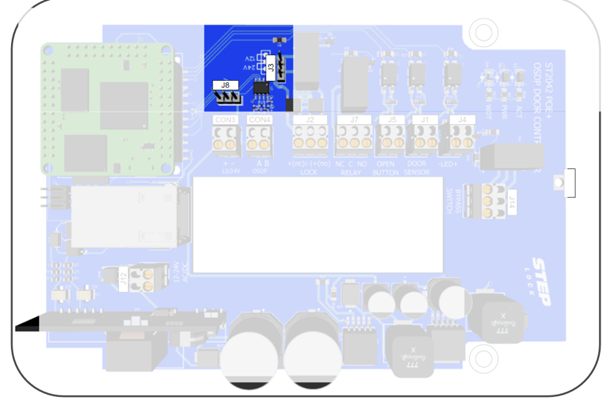

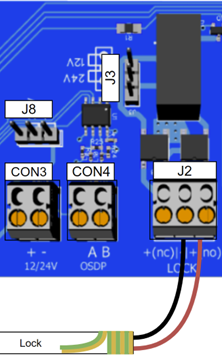

4.3 Strapping‑pin

To strapping‑pins: J3 regulerer strøm til J2 (lås), J8 til kortlæser/OSDP-enheder. Ved valg af 24 V omdirigeres inputstrøm direkte til låsen uden regulering. Ved 12 V forsyning skal strapping sættes til 24 V valgt output.

5. Output

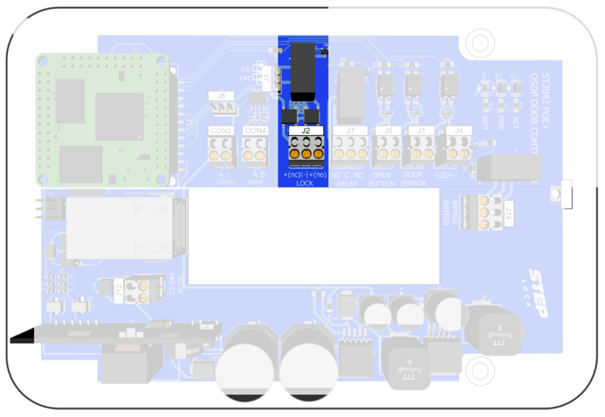

5.1 J2 – Lås Output

Til fail‑secure tilslut "+’ledningen til +(no)", for fail-safe til +(nc)

5.2 J7 – Relæ Output

Potentiefrit relæ for en separat døropsætning eller til same separate outputstruktur.

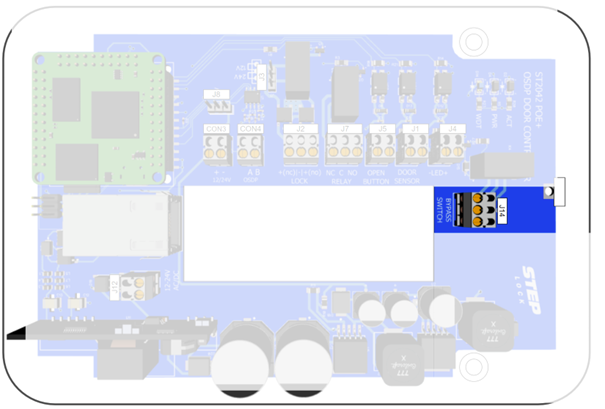

5.3 J14 – Bypasskontakt

Designet til at aktivere bypass for én enkelt alarmzone. For styring af flere zoner, se alarm-systemets manual.

6. Input

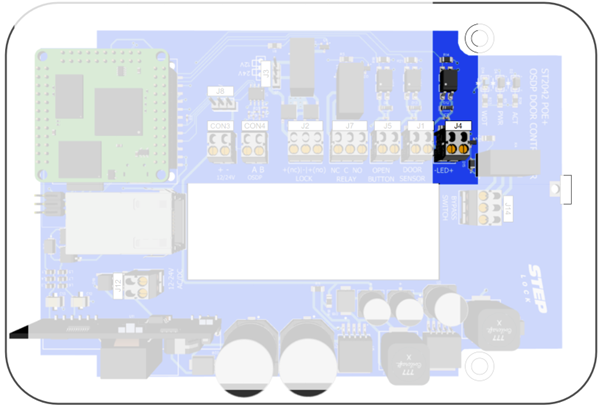

6.1 J4 – LED +/-

Indgang for til/fra‑statuslampen på ekstern alarmsystem, understøtter 5‑12 V DC .

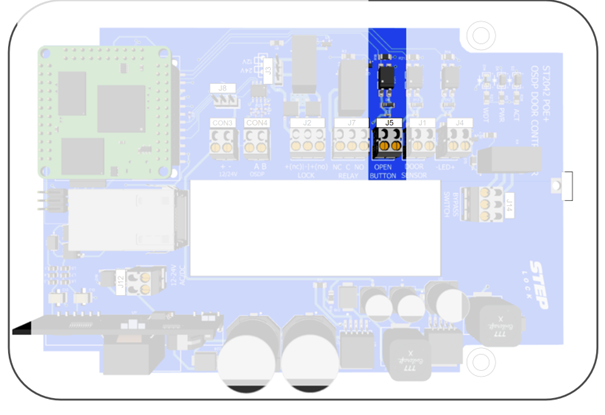

6.2 J5 – Åbningsknap

Trigger for udgang; standard koblet til låseudgang, men kan konfigureres via cloud til flere outputs. To tilstande: normal og bistabil – med forskellig adfærd for låsetid og aktiveringstilstand.

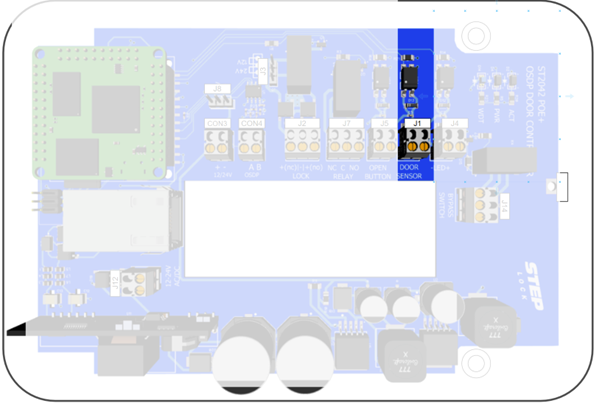

6.3 J1 – Dørsensor

Aflæser dørstatus; kan bruges til alarm ved åben dør via buzzer eller email-notifikation. Kan også omkonfigureres som åbningsknap via cloud .

7. Interfaces

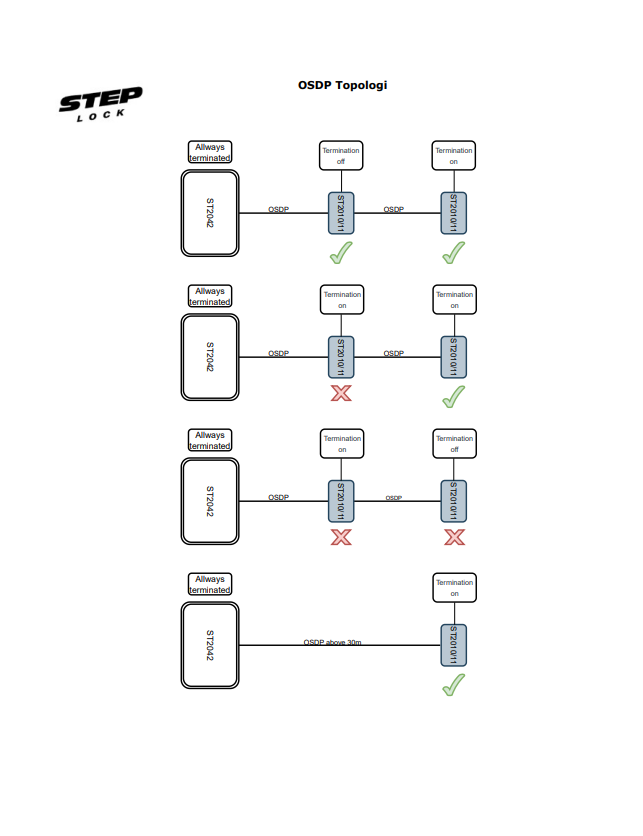

7.1 OSDP Interface

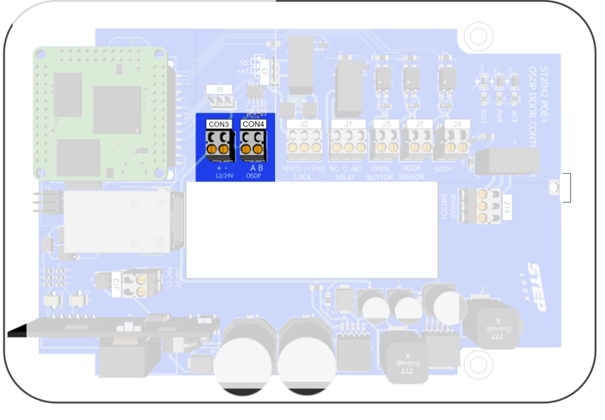

Kortlæser tilsluttes via CON3 (strøm) og CON4 (OSDP). Spændingsvalg styres via J8 strapping-pin.

Bemærk: Der må ikke forekomme samlinger mellem Dørcentralen og kortlæseren.

8. Installation

Advarsel: Tilslut aldrig strøm før manual er læst og enheden korrekt tilsluttet.

8.1 Software forberedelse

Opsæt Cloud‑tenant, ejendom og tilføj enhedens MAC‑adresse i Steplock Cloud for korrekt integration.

8.2 Kabelføring

8.2.1 Ethernet: Brug CAT6 og test med netværkstester.
8.2.2 Standard kabel: Forbind lås, åbningsknap og andre enheder sikkert.
8.2.3 Værktøj: RJ45 termination tool, netværkstester, kvalitetsplugger og CAT6-kabel (skærmet/uskærmet) anbefales .

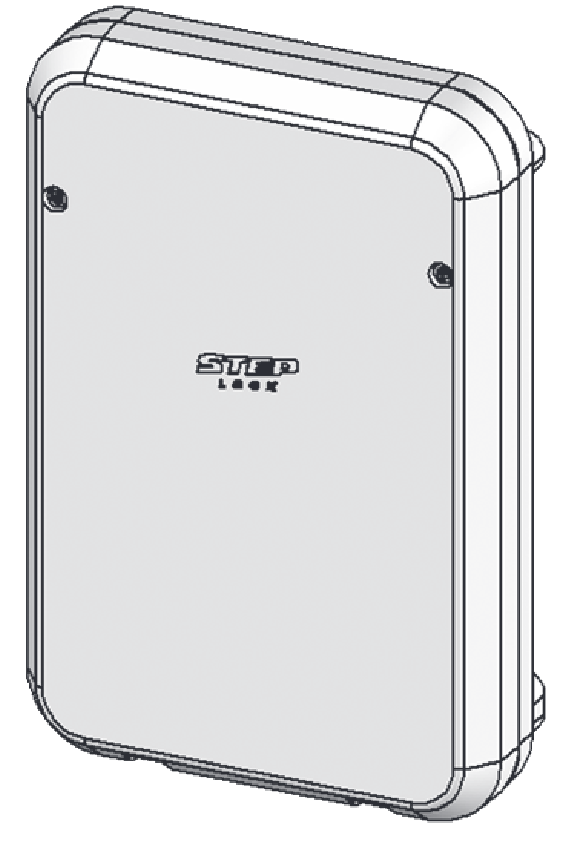

8.3 Fysisk installation

Fjern strøm inden tilslutning. Monter typisk over dør i installation nær lås og knap .

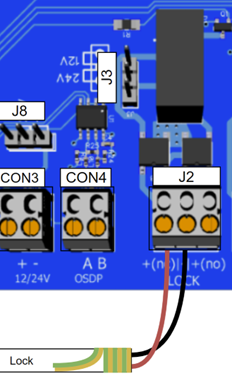

8.4 Tilslutning af lås

8.4.1 Fail Secure: se sektion 5.1 og strapping‑note.

8.4.2 Fail Safe: se sektion 5.1, samme bemærkninger for jævnstrøm og strapping .

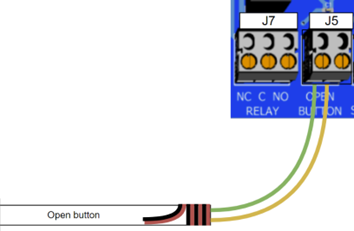

8.5 Tilslutning af åbningsknap

Tilslut til J5; strøm til knap kan tages fra CON3. Planlæg strømforbrug omhyggeligt ved flere enheder.

8.6 Dørsensor

Tilslut sensor til J1; kan, med cloud-konfiguration, fungerer som alternativ åbningsknap .

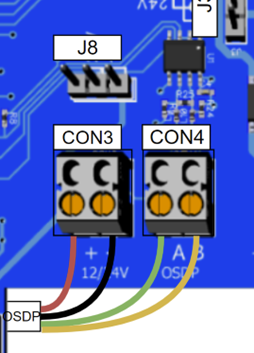

8.7 Kortlæser

Max fire kortlæsere, hver med unik adresse. Tilslut via CON3 og CON4. Strømregulering via strapping-pin (12/24 V) som tidligere beskrevet.

8.8 Indbrudsalarm

Controller kan fungere som hovedenhed til alarmsystem. Tilslut bypass til J14 og status-output til J4. Rådfør dig med alarmsystemets manual for modstande og loopopsætning .

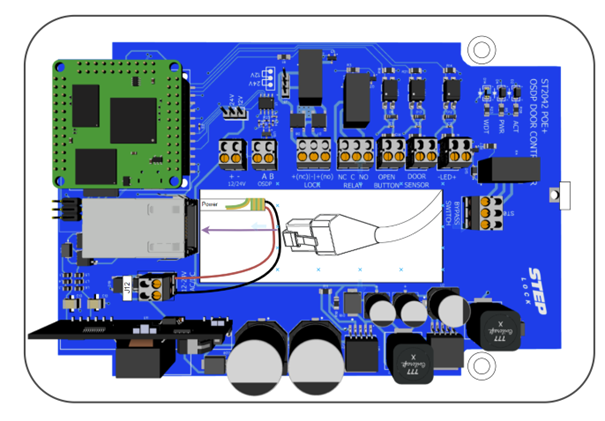

8.9 Strøm til enheden

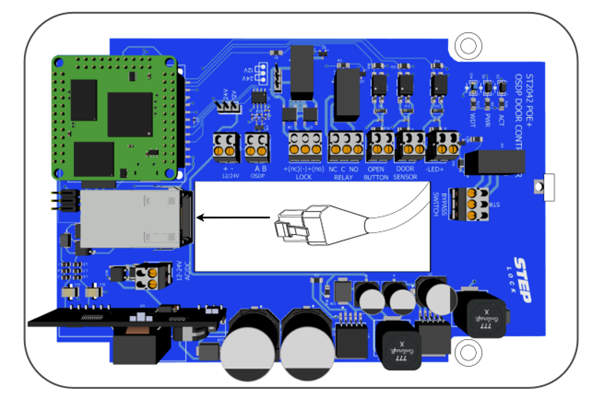

8.9.1 PoE+: Tilslut netværkskabel — PWR og WDT vil lyse, og ACT blinker efter ca. 30 sekunder.

8.9.2 AC/DC: Tilslut til J12, derefter Ethernet. Samme LED‑sekvens som PoE+ ved opstart .
