Introduktion

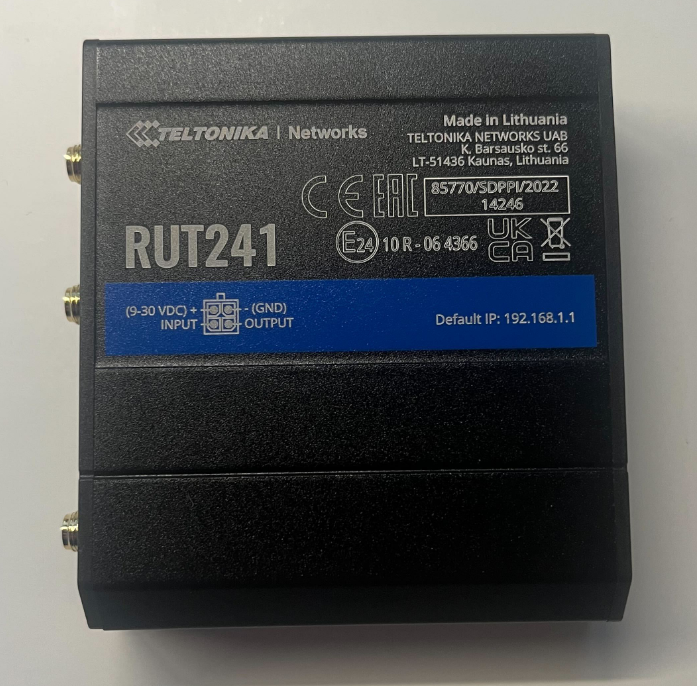

ST241 til Steplock leveres forudkonfigureret med alle indstillinger for brug mod Steplock Cloud.
Når du tilføjer porttelefonen eller dørcentralen, vil du blive bedt om at angive modemets serienummer – noter derfor dette eller gem emballagen.

Emballage

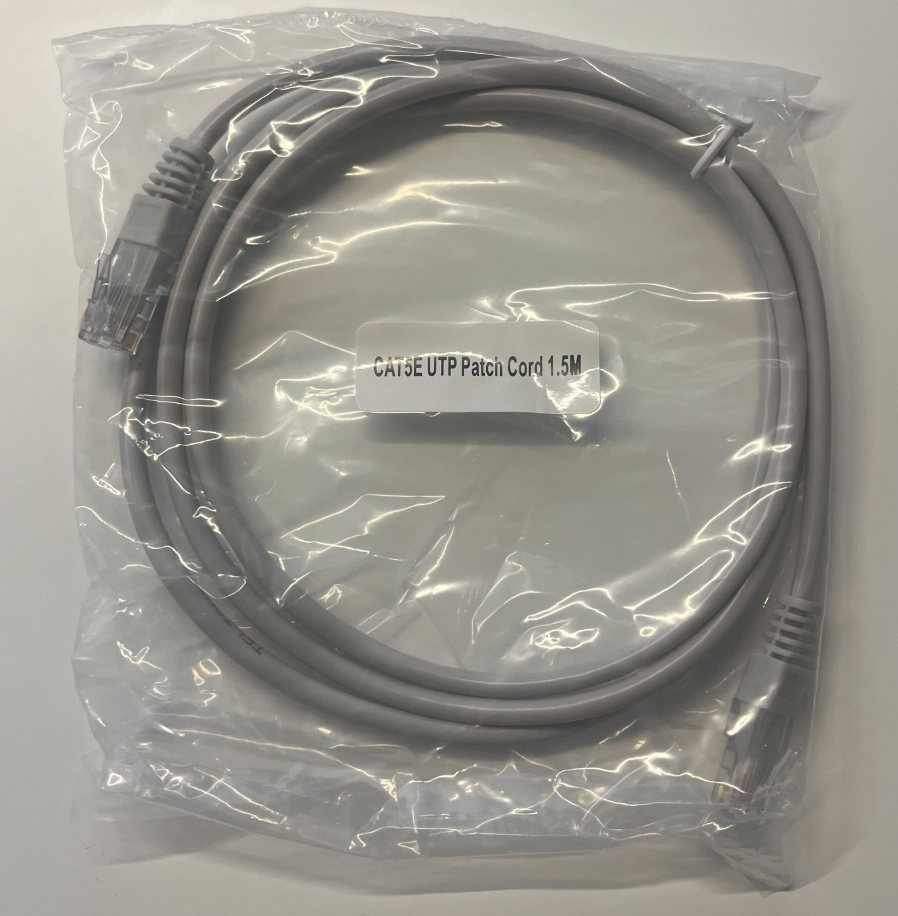

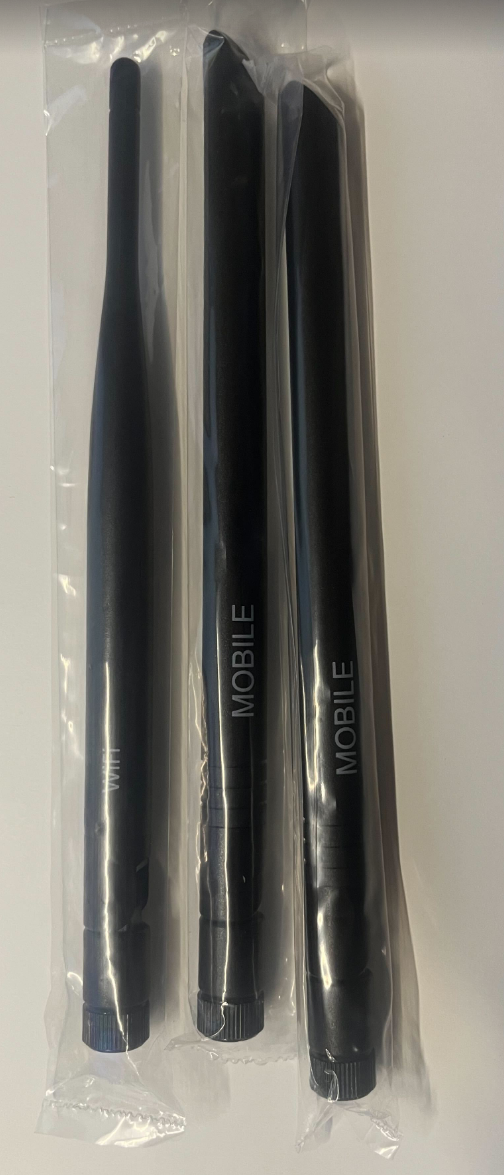

Emballagen skal indeholde følgende produkter:

Installation

Montering

Placér beslaget mod en glat overflade og fastgør det med de medfølgende skruer.

Montér modemet i beslaget ved forsigtigt at trykke det riflede område ned og skubbe enheden på plads.

For at fjerne enheden trykkes det riflede område ned, og modemet tages ud.

Tilslutning af strøm

ST241 får strøm direkte fra dørcentralerne ST2029-POE, ST2043-POE eller ST2042-POE.

For at starte modemet:

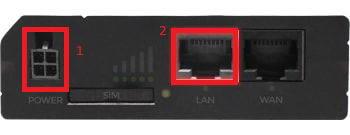

Tag strømkablet fra emballagen og tilslut det til strømindgangen på modemet (mærket som 1 på billedet nedenfor).

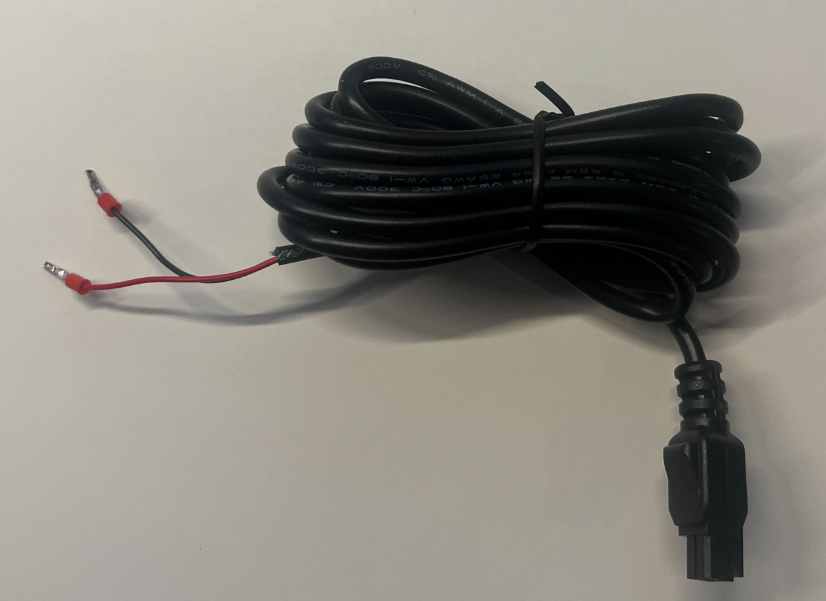

Billedet nedenfor viser strømkablets pinout:

Tilslutning til ST2029-POE

Tag strømkablet og før den ende, der ikke er tilsluttet modemet,

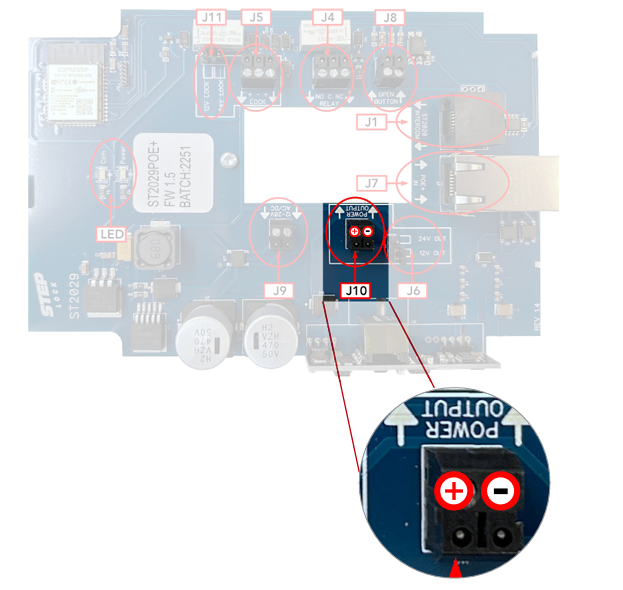

forbind den røde ledning til + og den sorte ledning til - på klemme J10.

Når tilslutningen er færdig, tilslut klemmen til dørboksen – modemet vil nu starte.

Tilslut nu netværkskablet til modemets port mærket med nummer 2 på billedet nedenfor.

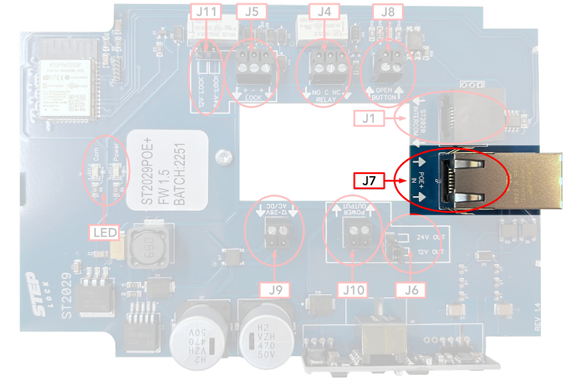

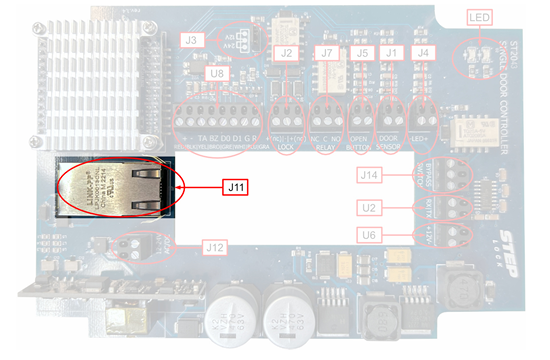

I dørcentralen tilsluttes netværkskablet til netværksport J7.

Nu er tilslutningen fuldført.

Tilslutning til ST2043-POE

Tag strømkablet og før den ende, der ikke er tilsluttet modemet,

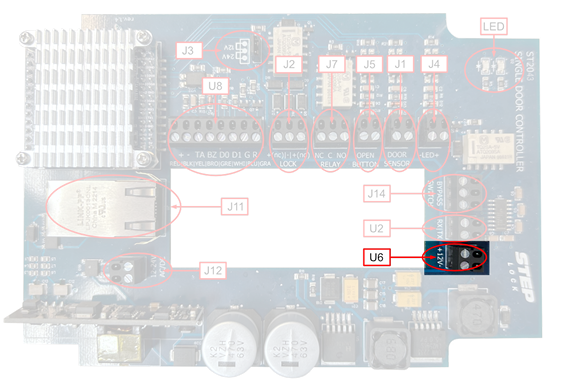

forbind den røde ledning til + og den sorte ledning til - på klemme U.
