MANUAL
STEP Handle reader ST2012
INDHOLD
6.1 Opret system og installer enhed
1 Tekniske specifikationer
| Specifikation | ST2012 |
| Strøm | 3,6V ER18505 |
| Strømforbrug | 139 μA (vila) 969 μA (Autentisering) |
| Kort teknologi | MiFare, MiFare DesFire ev1, ev2, ev3 |
| Læseafstand | 10–30 mm (afhængig af korttype) |
| Optisk indikering | LED Rød/Grøn/Blå |
| Akustisk indikering | Akustisk buzzer |
| IP Klasse | IP21 |
| Farve | Sort |
| Kommunikation | BLE, MiFare |
| Driftmiljø | 0–50 °C |
| Mål (en side) | 62 x 160 x 71 mm (H x W x D) |
2 Oversigt
Følgende er en oversigt over STEP Handle Reader ST2012
2.1 STEP Handle reader

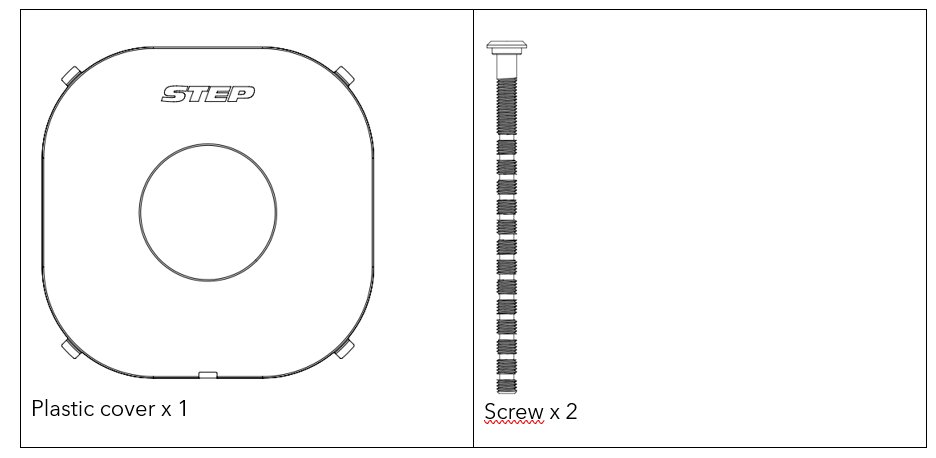

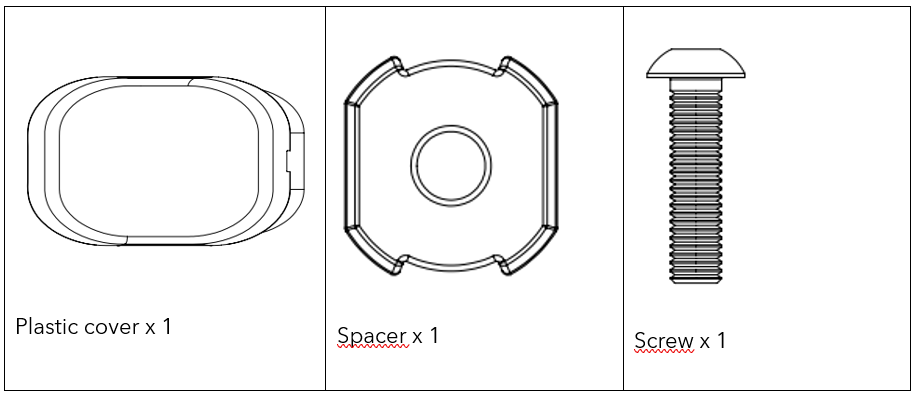

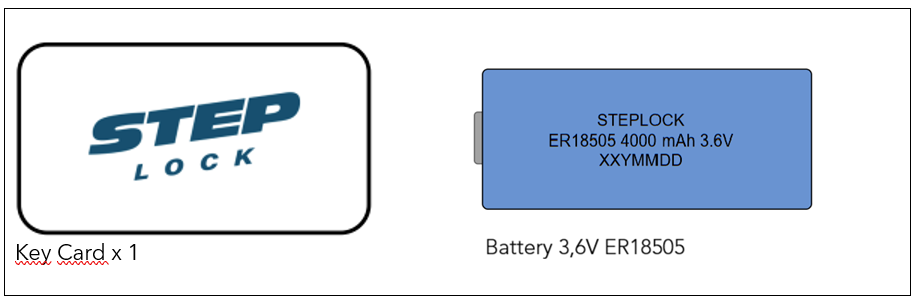

3 Inkluderet i pakken
For at åbne batterilåget kræver det en 1,5mm umbrachonøgle.
Batteriet er formonteret i håndtaget.

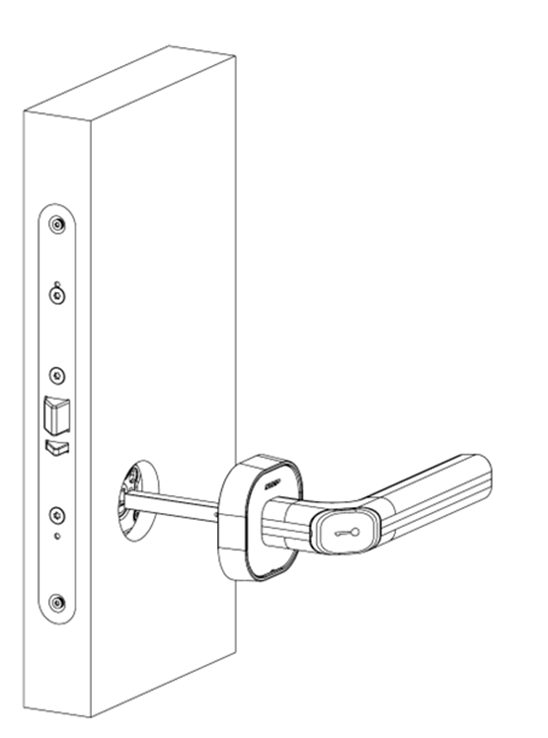

4 Installation
Følgende instruktioner gælder for installation af STEP Handle Reader ST2012.
Håndtaget kan monteres på et standard låsehus, dorndybde 50 mm i modulært eller moderne design og Euro-DIN.
4.1 Mål
Pakken indeholder afkortbare skruer samt en 8 mm firkantpind.
Originaldele passer til døre op til 65 mm tykke (A-mål).
Hvis A-målet er større end 65 mm, kræves tilbehør som angivet nedenfor:
ST1088-110: 8 mm firkantpind, længde 110 mm
ST17901-140S: Afkortbare skruer, længde 140 mm
Se nedenfor for at kontrollere målene i forhold til dørens A-mål.
- Længde på grebspind: A-mål +5-18 mm
- Længde på cylinderskruer: A-mål +20–25 mm

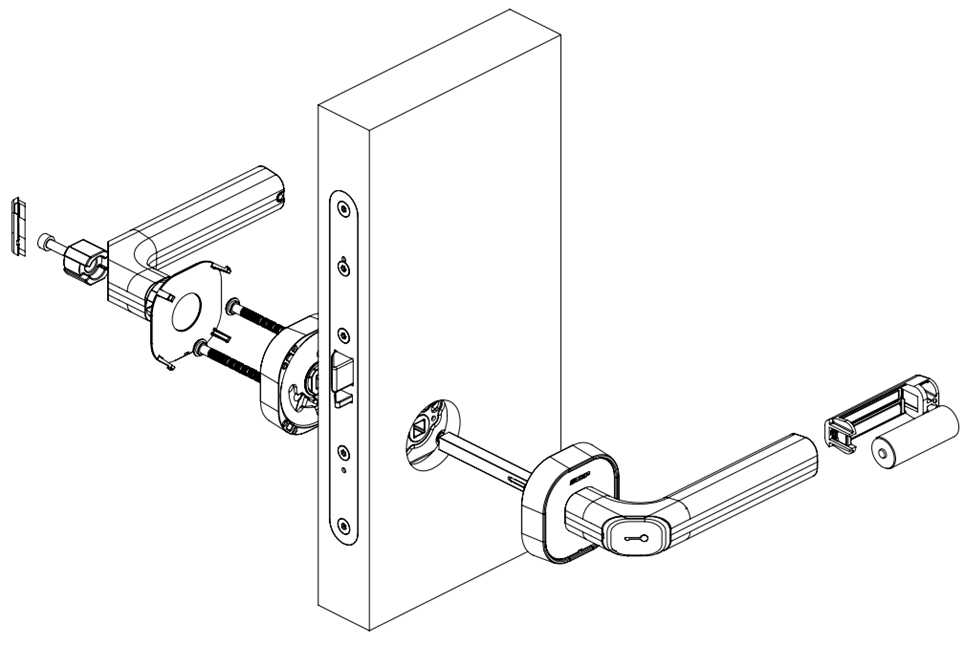

4.2 Fysisk installation
1.

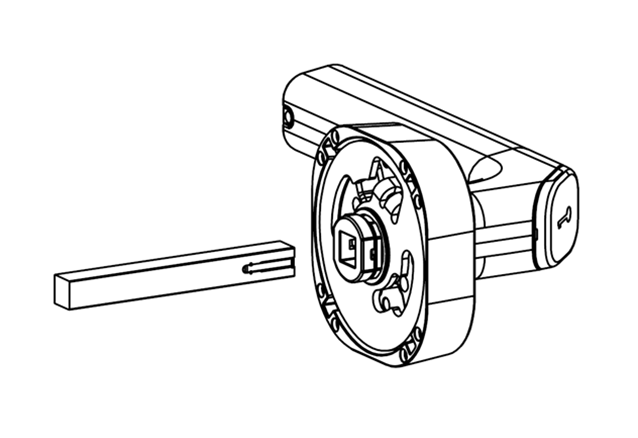

Sæt grebspinden i dørhåndtaget så fjederen klikker ind i hullet. Kontroller at den sidder ordentlig fast.
2.

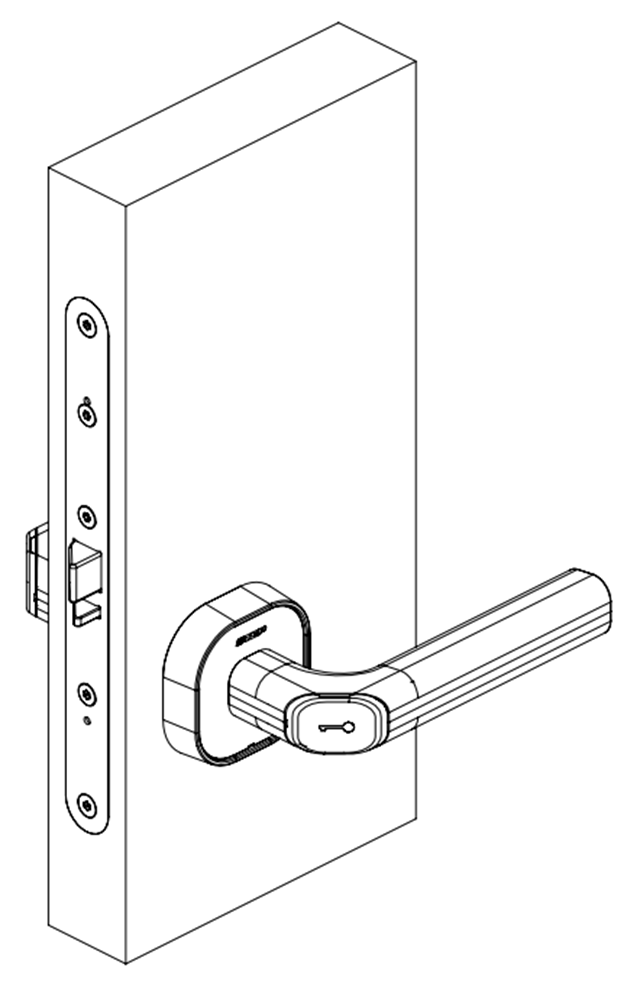

Installer det udvendige håndtag på udvendig side af døren.
3.

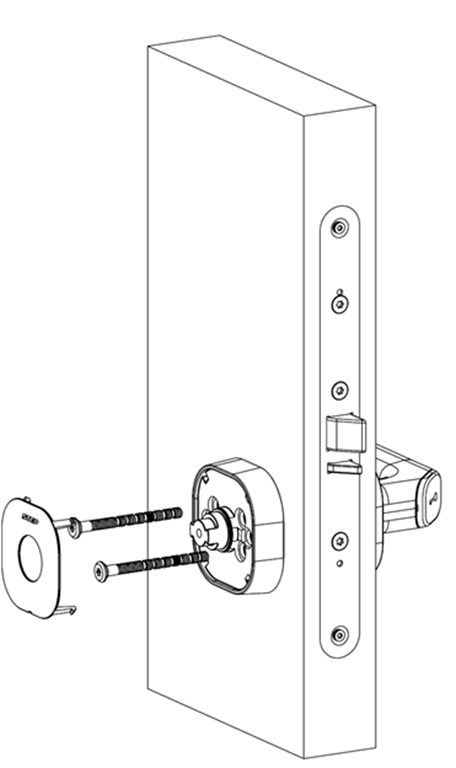

Installer den indvendige roset med 2 skruer og tryk plastiklåget på plads.
4.
Installer den indvendige roset med 2 skruer og tryk plastiklåget på plads.
5.

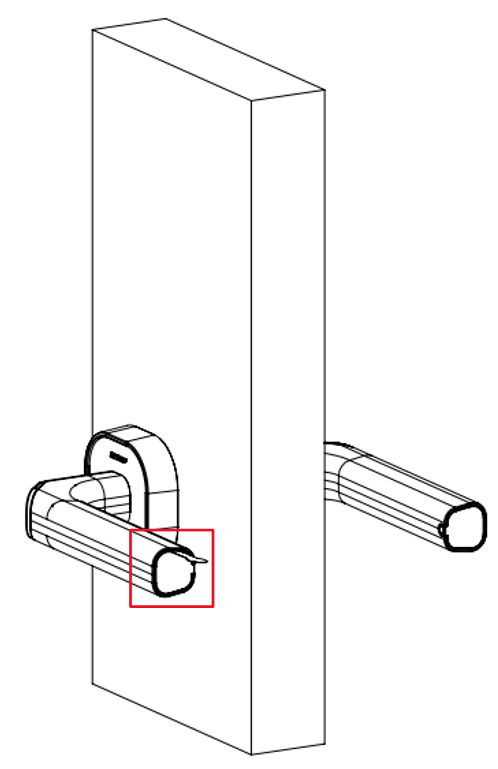

Træk batteristrimlen ud for at starte håndtaget.
5 Strømforsyning
1 batteri, ER18505, 3,6V. Batteriet indgår i produktet.
Artikelnummer: ST2089
Lav batteristatus indikeres af en blinkende gul/grøn LED ved åbning
5.1 Batteri

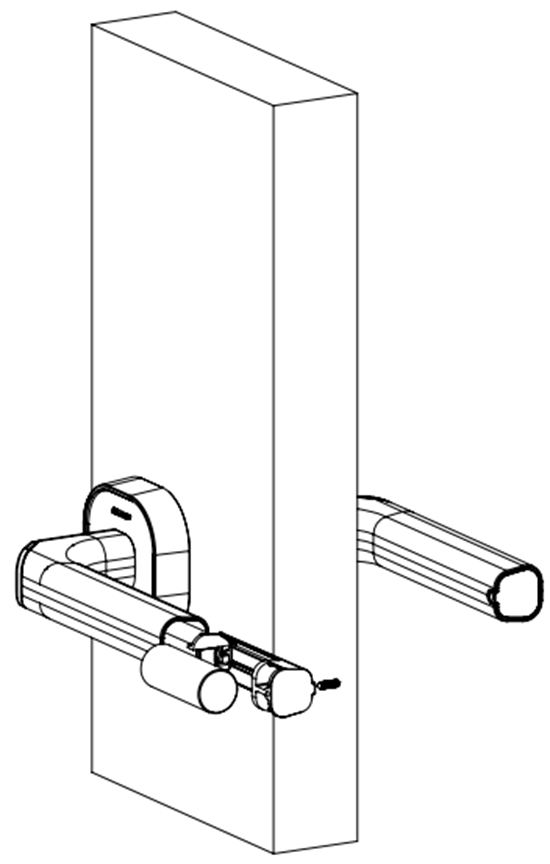

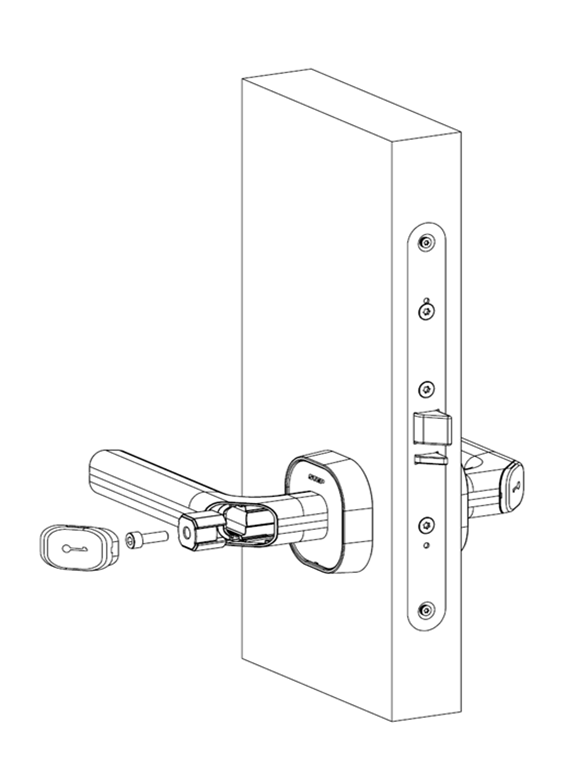

Fjern stopskruen på bagsiden af håndtaget med en 1,5mm umbrachonøgle og tag batteriholderen ud. Sæt det nye battier i batteriholderen og skub den tilbage i håndtaget. Lås batteriholderen med stopskruen bagfra.
6. StepLock Lite APP
Følgende instruktioner gælder for at installere STEP ST2012 dørhåndtaget i StepLock Lite app'en.
6.1 Opret system og tillæg enhed.
Den konto, der er logget ind, når systemet oprettes, bliver automatisk systemejer og kan ikke slette systemet eller fjerne sine egne administratorrettigheder. Hvis systemejeren skal ændres, kan support kontaktes, så hjælper vi med dette.
Vi anbefaler, at systemet oprettes på slutbrugerens konto.

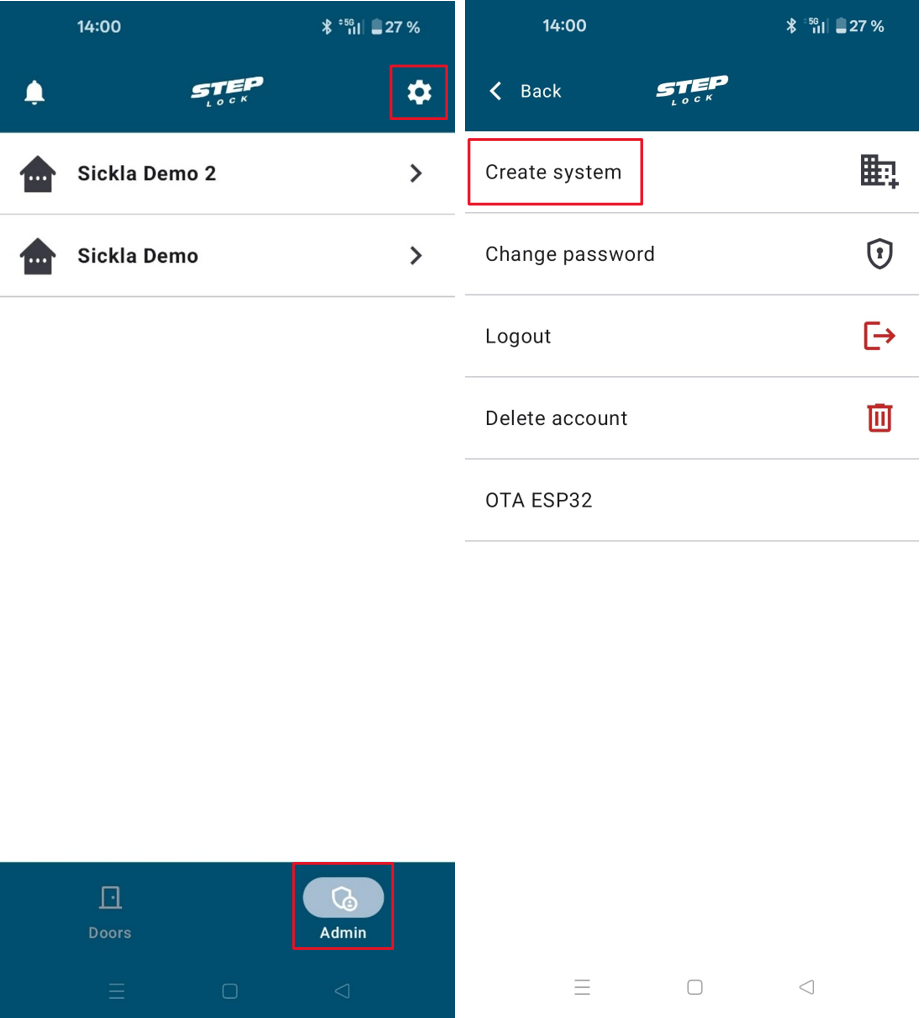

- Opret system og tillæg enhed.

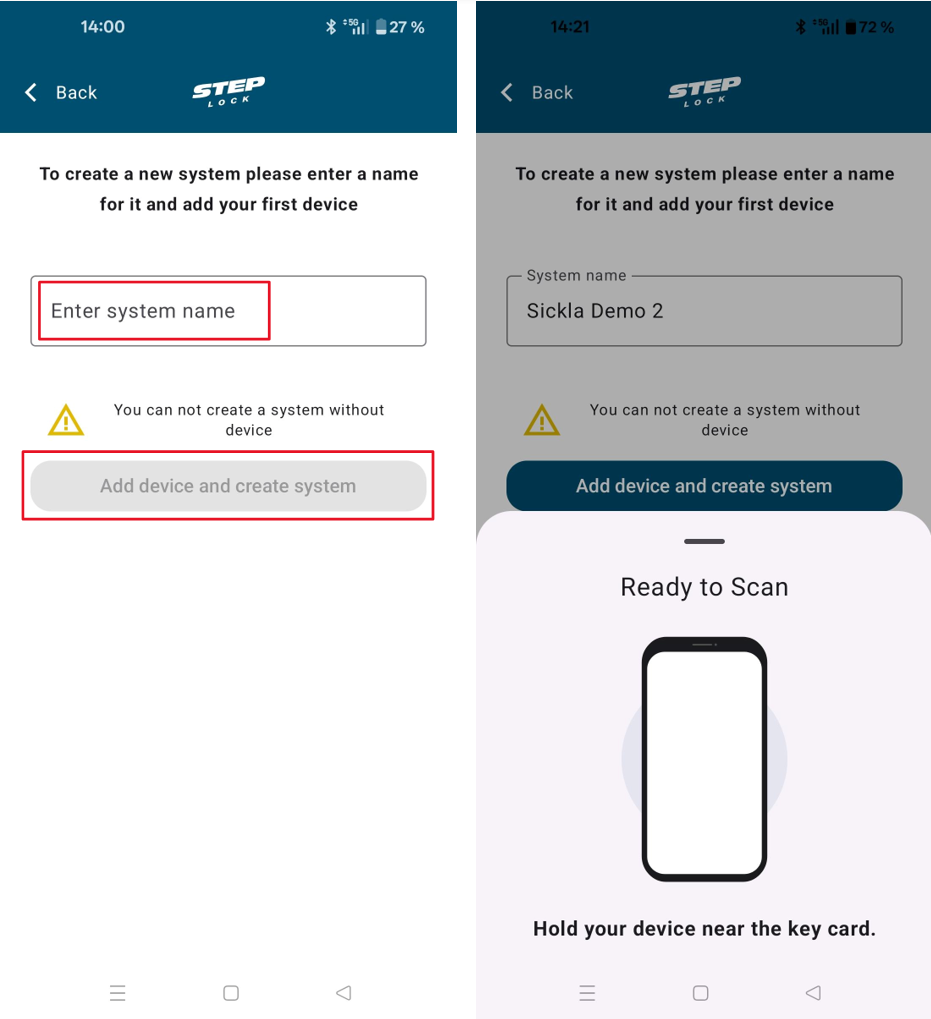

2. Indtast systemnavn > ITilføj enhed og oprette system > Scan nøglekortet på bagsiden af mobiltelefonen.
OBS: Du kan ikke oprette et system uden enhed.

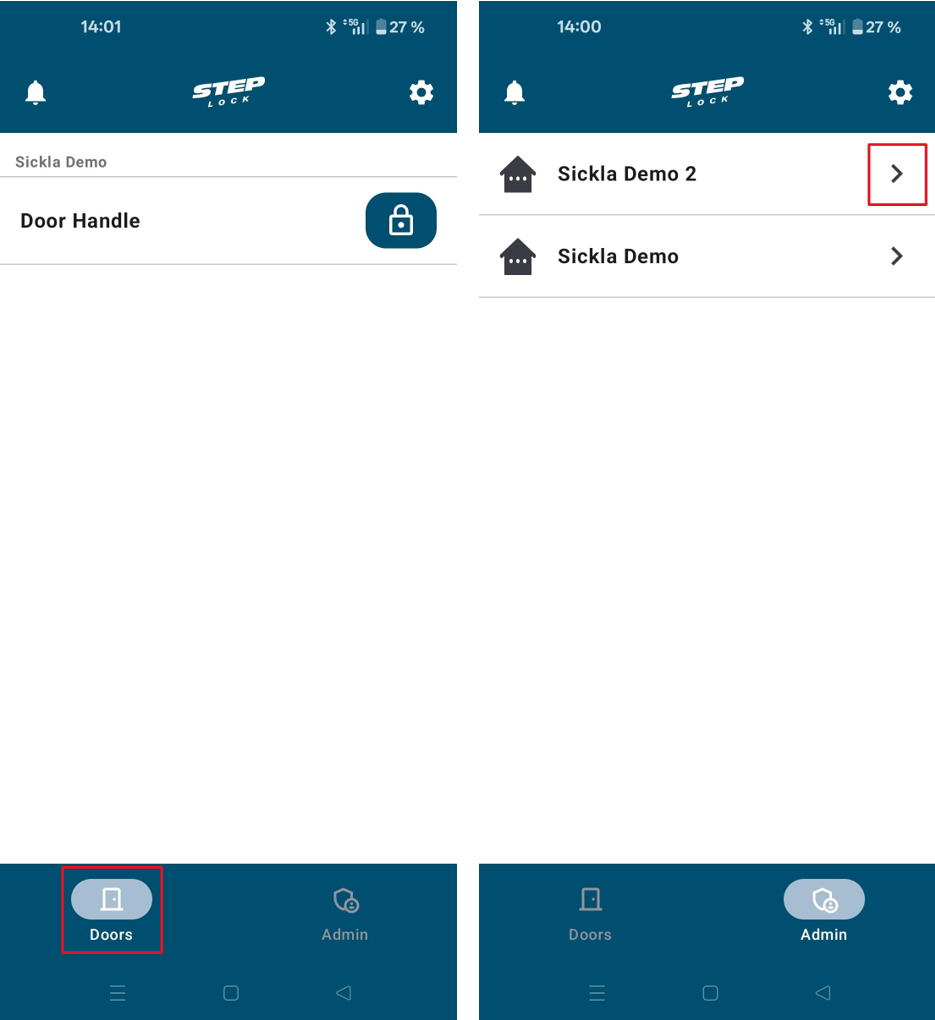

3. Find nu dit system med den tilsluttede enhed under "Døre". For at tilføje flere enheder, gå til Admin > vælg det aktuelle system.

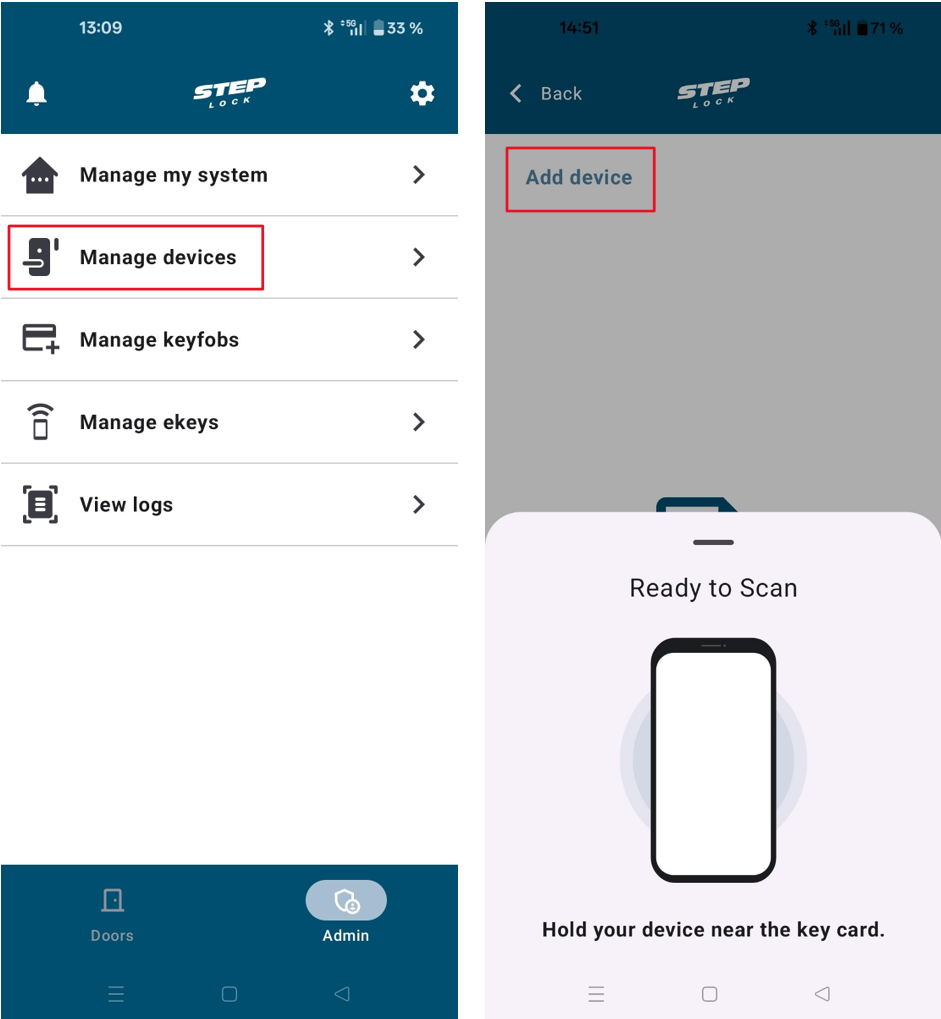

4. Administrer enheder > Tilføj enhed > Scan nøglekortet på bagsiden af din mobiltelefon. For mere information om StepLock Lite app'en, se hele manualen. "StepLock Lite app"

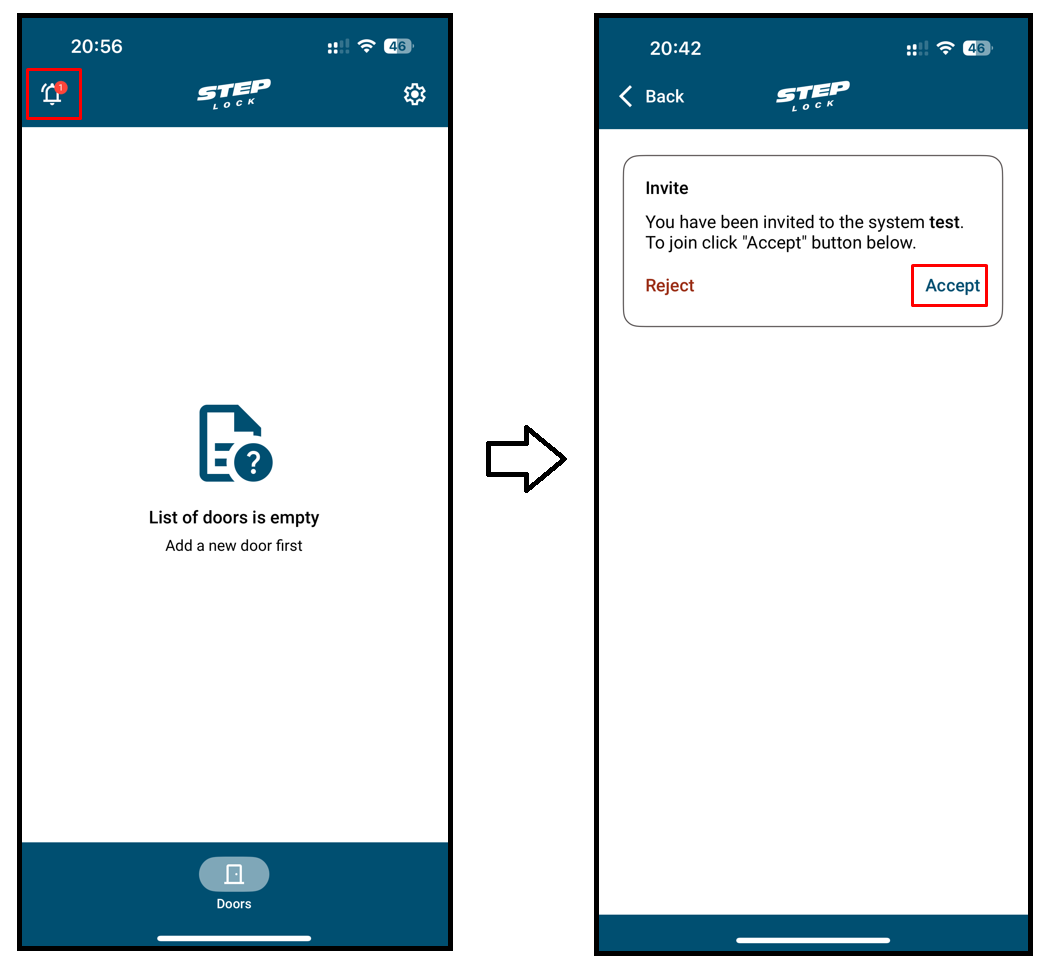

OBS: Hvis du er blevet inviteret som bruger og ikke har modtaget nogen notifikation, bedes du lukke appen og åbne den igen.
