Elevatorkort
ST2040
Udgave 1
Indhold
4.1 AC / DC ekstern strømforsyning.
7.5 Tilslutning af knappen Åbn.
8.1 Installation af elevatorpas.
8.2 Virtuelle døre med liftkort.
8.3 Installation af flere elevatorpas.
1 Beskrivelse
Denne artikel indeholder instruktioner om, hvordan du installerer, installerer, bruger og vedligeholder ST2040 elevatorkortet.
2 Oversigt

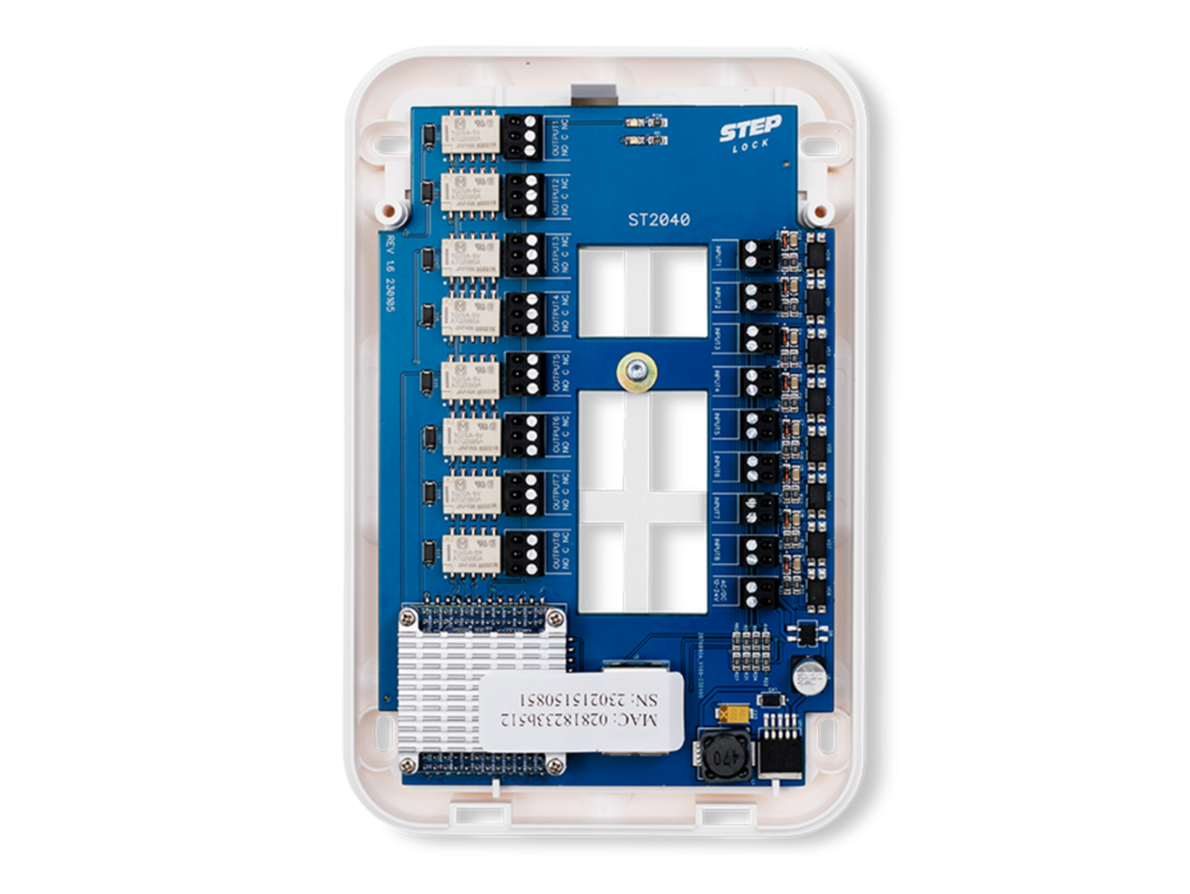

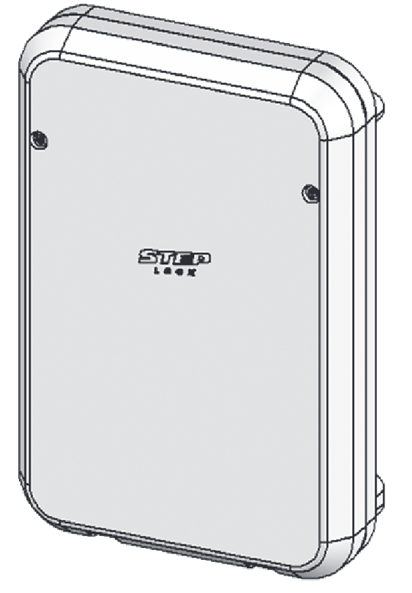

Følgende er en oversigt over printkortet til ST2040.
2.1 ST2040
2.2 Tilslutninger

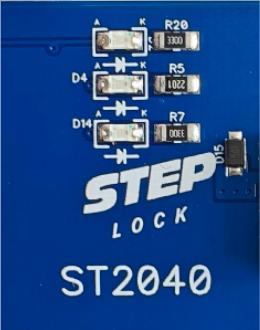

3 Status LED-indikation
ST2040 printkortet er udstyret med tre status-LED-indikatorer, der giver vigtige oplysninger om enhedens status.
- Den første indikator på kortet blinker, når firmwaren har kørt. Denne indikator skal blinke ca. hvert femte sekund. Hvis ACT ikke blinker, kan det indikere et problem med ST2040 eller dens hardware.
- Den anden indikator er for strøm, den lyser konstant, når ST2040-enheden er tændt og fungerer korrekt. Denne LED sikrer, at enheden har en stabil strømforsyning. Flimmer på denne LED er højst sandsynligt et resultat af mangel på tilstrækkelig strømforsyning.
-
Den tredje indikator er WDT og er watchdog timer til systemovervågning. Dette blinker en gang i sekundet, når watchdog er i drift.
4 Strømforsyning og data
4.1 AC/DC ekstern strømforsyning
AC/DC 12-24V-indgangen er et tilslutningspunkt til en ekstern strømkilde, som kan være enten AC- eller DC-strømforsyning.
ADVARSEL: ST2040 kan kun drives af en ekstern strømkilde og ikke POE+.
Det acceptable interval for indgangsspænding er mellem 12-24 volt. Dette betyder, at alle spændinger indenfor dette interval kan bruges sikkert til at forsyne enheden med strøm..
BEMÆRK VENLIGST: Det er vigtigt at bemærke, at brug af en spænding uden for dette interval kan forårsage skade på enheden og bør undgås. Derudover anbefales det at bruge en strømforsyning, der er afbalanceret og ripplefri, med en minimumskapacitet på 2 ampere. Sørg for at vælge en strømforsyning, der er egnet til fine elektroniske kredsløb.

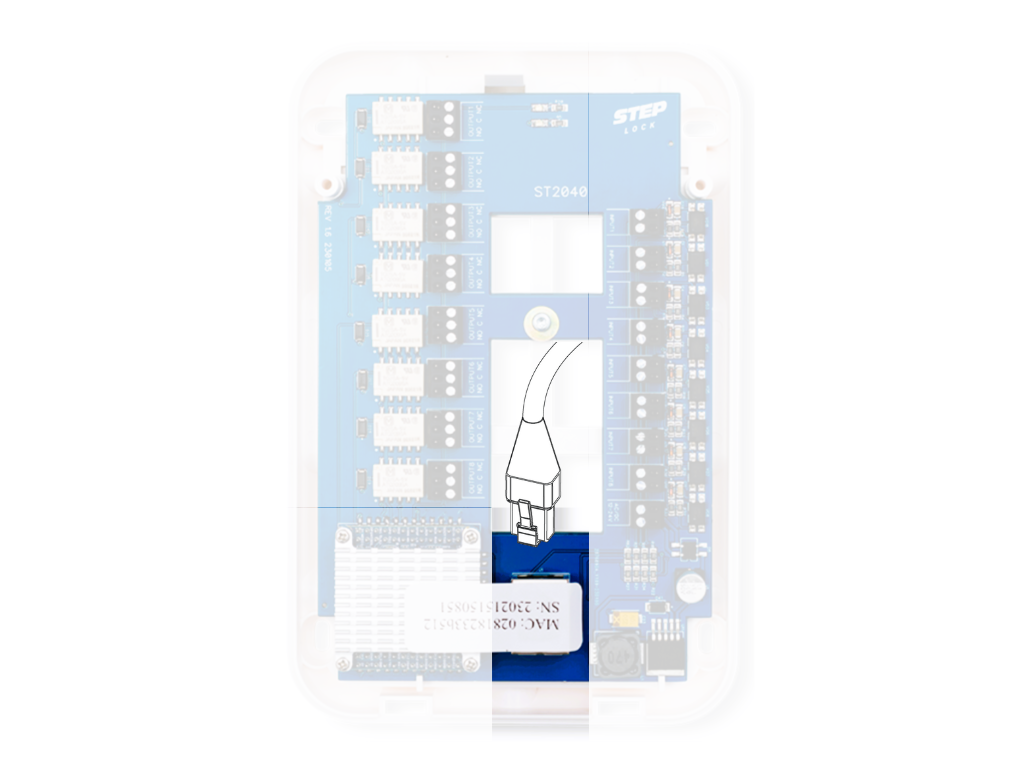

4.2 Ethernet-forbindelse
Tilslutning af Ethernet-kabel

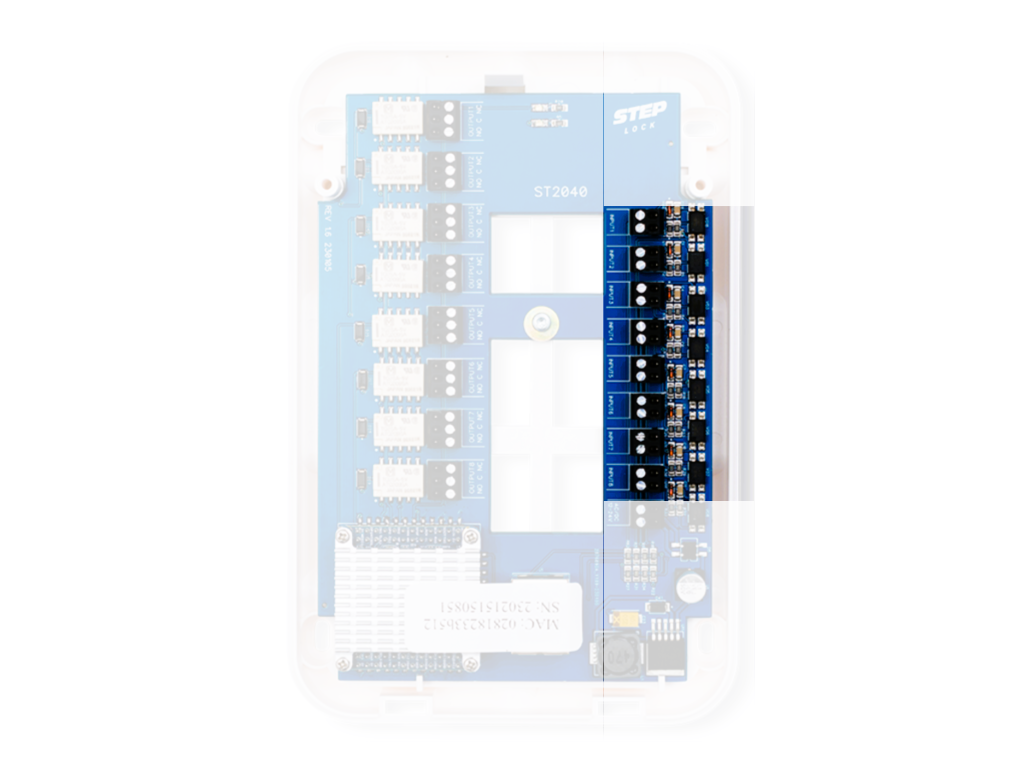

5 Indgange
Indgangene er designet til at udløse udgange på ST2040, dette kan konfigureres i skyen, hvor du også kan tilslutte en indgang til flere udgange.
6 Udgange
Relæudgange, ST2040 har 8 potentialfrie relæer, der kan tilsluttes dørmiljøer eller bruges som forbindelse til eksterne systemer. Disse relæer kan tilsluttes individuelt til en indgang på ST2040.
7 Montering
7.1 Forberedelse
ADVARSEL: Tænd kun for ST2040, når du omhyggeligt har læst og forstået disse instruktioner og bekræftet, at enheden er korrekt tilsluttet. Manglende overholdelse af disse instruktioner kan resultere i beskadigelse af produktet og gøre det ubrugeligt.
Før du installerer ST2040 elevatorkortet, er det vigtigt at sikre, at følgende opgaver er udført i Steplock Cloud.
- Opret en cloud-hosting til slutkunden. Denne cloud-hosting fungerer som en platform til at administrere og overvåge enheden og dens tilknyttede komponenter.
- Opret en ejendom i slutkundens cloud-hosting. Dette giver slutkunden mulighed for at administrere og overvåge enheden og dens tilknyttede komponenter på et bestemt sted. En ordning skal have mindst én ejendom.
- Føj enhedens MAC-adresse til slutkundens cloud-hosting. Dette vil sikre, at adgangskontrolsystemet er korrekt integreret og kan kommunikere med den udpegede enhed.
7.2 Kabler
Før du installerer ST2040 elevatorkortet, er det afgørende at sikre, at alle de nødvendige kabler er korrekt installeret på stedet.
7.2.1 Ethernet-kabel
Det første og vigtigste kabel er netværkskablet, dette skal være mindst CAT6 og forbinde elevatorkortet med kontakten. Dette kabel giver Ethernet-forbindelse til tovejskommunikation mellem dørstyringen og skyen. For at sikre korrekt installation anbefales det, at du tester CAT 6-kablet med en netværkstester for at bekræfte, at det fungerer korrekt.
7.2.2 Standard ledninger
Ud over Ethernet-kablet kræves der standardkabler for at forbinde de elektroniske låse, udgangsknapper og andre relaterede komponenter til elevatorkortet. Det er vigtigt at installere disse kabler sikkert for at forhindre komplikationer eller fejl under installationsprocessen.
Bemærk: Med den eksterne strømforsyning til elevatorkortet er det tilrådeligt at kontrollere, at den indgående strøm er inden for det anbefalede område. Ved at gøre det kan du forhindre potentielle strømrelaterede problemer og sikre, at enheden fungerer korrekt.
7.2.3 Værktøj, kabler og stik
At være godt forberedt med det nødvendige udstyr kan lette en jævn og effektiv installation, hvilket reducerer sandsynligheden for at støde på problemer eller forsinkelser. Nogle af de værktøjer, du måske vil have ved hånden for en problemfri opsætning.
Inkluderer:

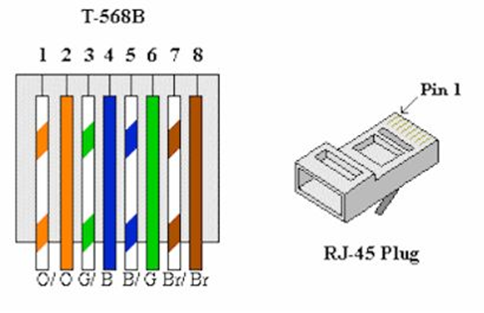

• Et RJ45-monteringsværktøj af høj kvalitet er uundværligt for en vellykket installation. Dette værktøj sikrer en sikker og præcis montering af CAT6-kablet til RJ45-stikket, hvilket er afgørende for at etablere en stabil og pålidelig forbindelse mellem dørstyringen og Ethernet-switchen.
• En RJ45 netværkskabeltester er nødvendig for at evaluere CAT6-kablet efter afslutning. Dette instrument hjælper med at verificere, at kablet er termineret korrekt og fungerer efter hensigten, hvilket sikrer forbindelsens integritet.
Bemærk: Det er vigtigt at bruge RJ45-stik af høj kvalitet til sikre og nøjagtige afslutninger, da dette bidrager til stabile og pålidelige forbindelser. Sørg for at bruge korte stik for at opretholde optimal ydeevne og tilslutningsmuligheder.
• CAT6-kabel, enten skærmet eller uskærmet, er påkrævet til forbindelsen mellem ST2040 og Ethernet-switchen. Valget af skærmet eller uskærmet kabel afhænger af det specifikke installationsmiljø og krav.
7.3 Fysisk installation
BEMÆRK VENLIGST: Det er vigtigt at kontrollere, at alle kabler er installeret korrekt og sikkert for at forhindre komplikationer eller fejl under installationsprocessen. Det anbefales visuelt at inspicere alle kabler og bruge en netværkstester til at bekræfte, at kablerne er i god stand, før du fortsætter med installationen. Dette vil hjælpe med at forhindre eventuelle problemer, der kan opstå på grund af defekte eller forkert installerede kabler.
VIGTIG: Afbryd altid strømmen til dørstyringen, før du tilslutter enheder eller tilbehør til den.
Et almindeligt sted til montering af elevatorkortet er i elevatormaskinrummet eller et centralt sted i bygningen.

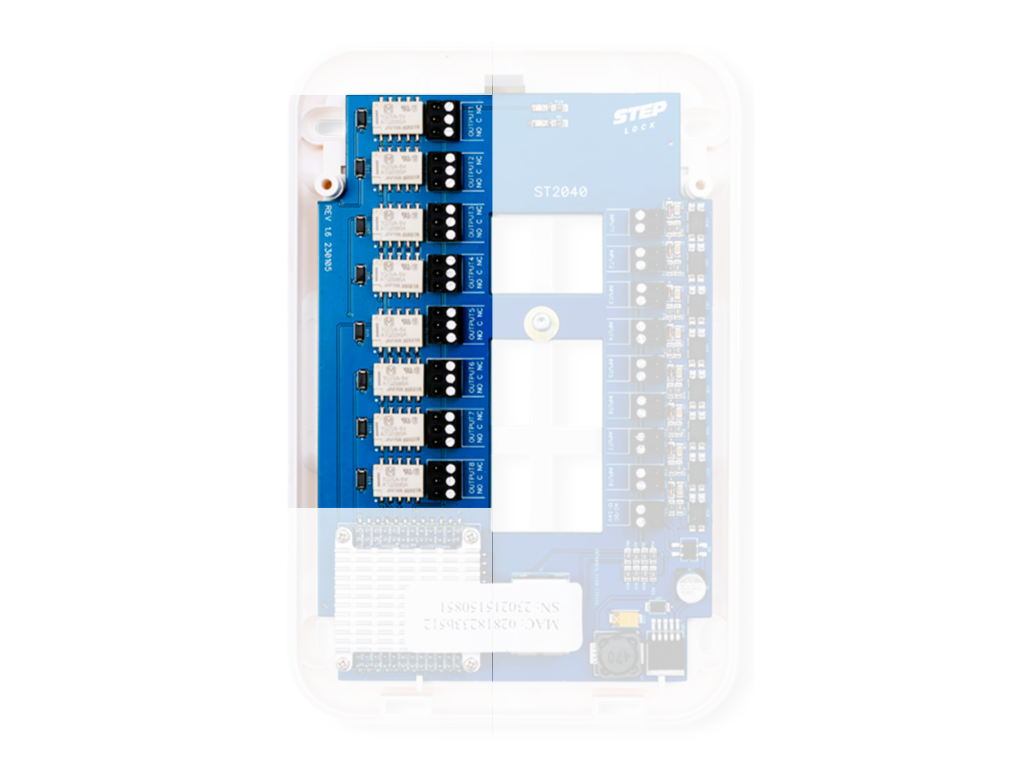

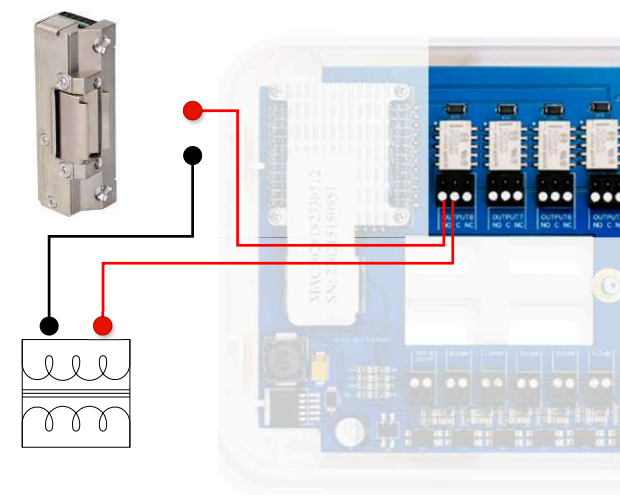

7.4 Relæ forbindelse

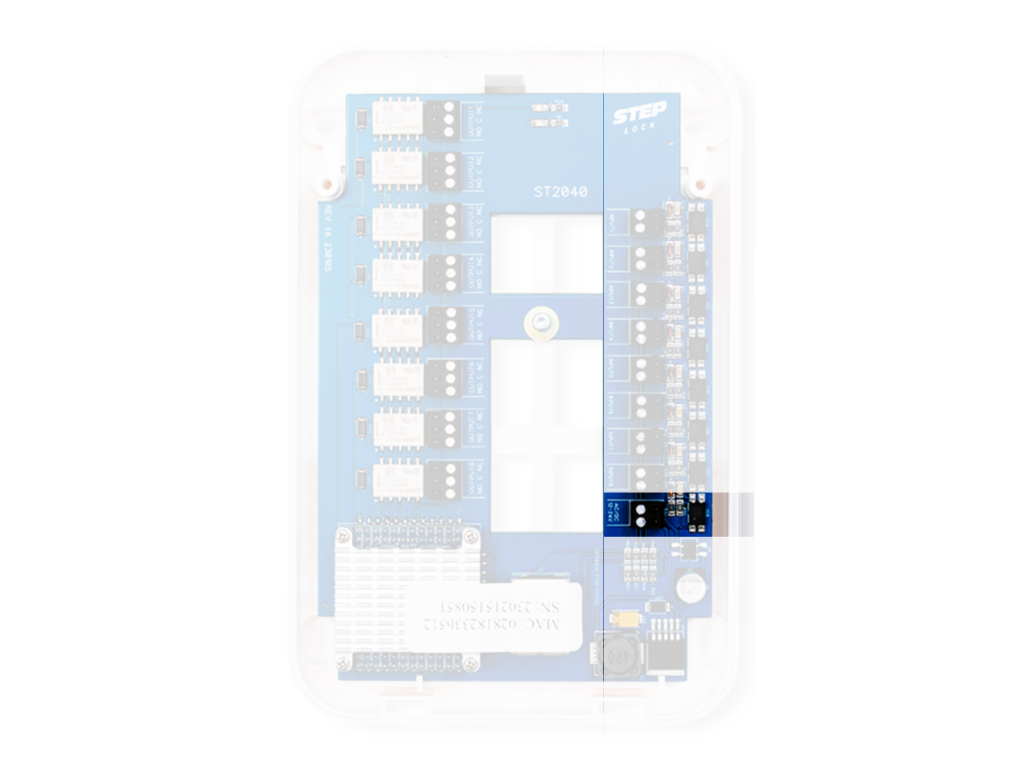

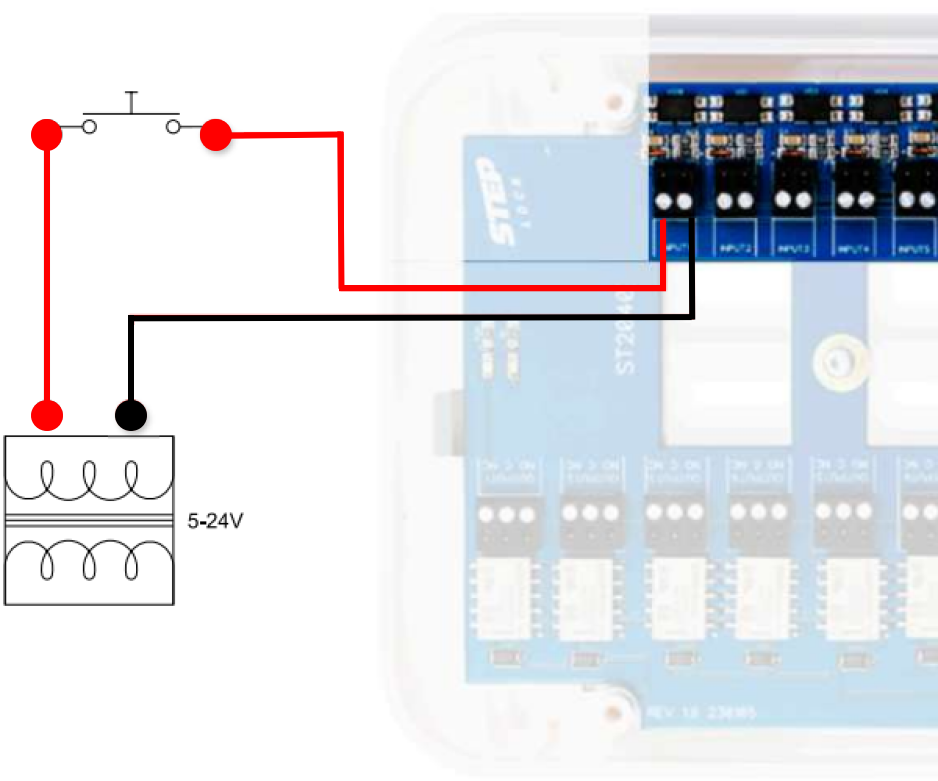

7.5 Åben forbindelsesknap
8 Systemlayout

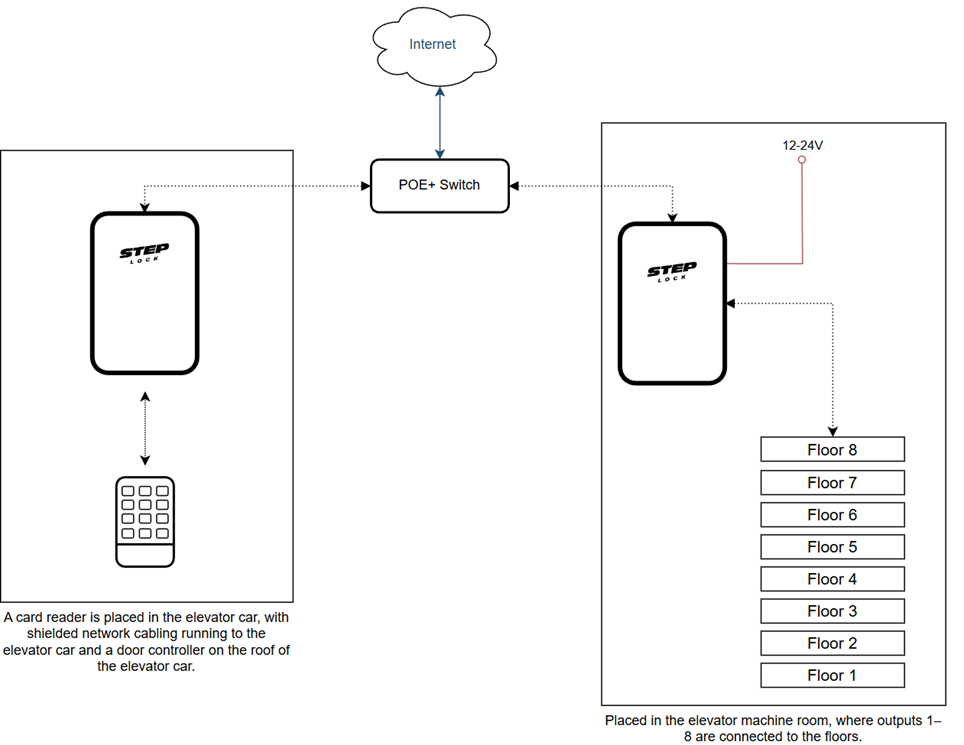

8.1 Installation af elevatorkort

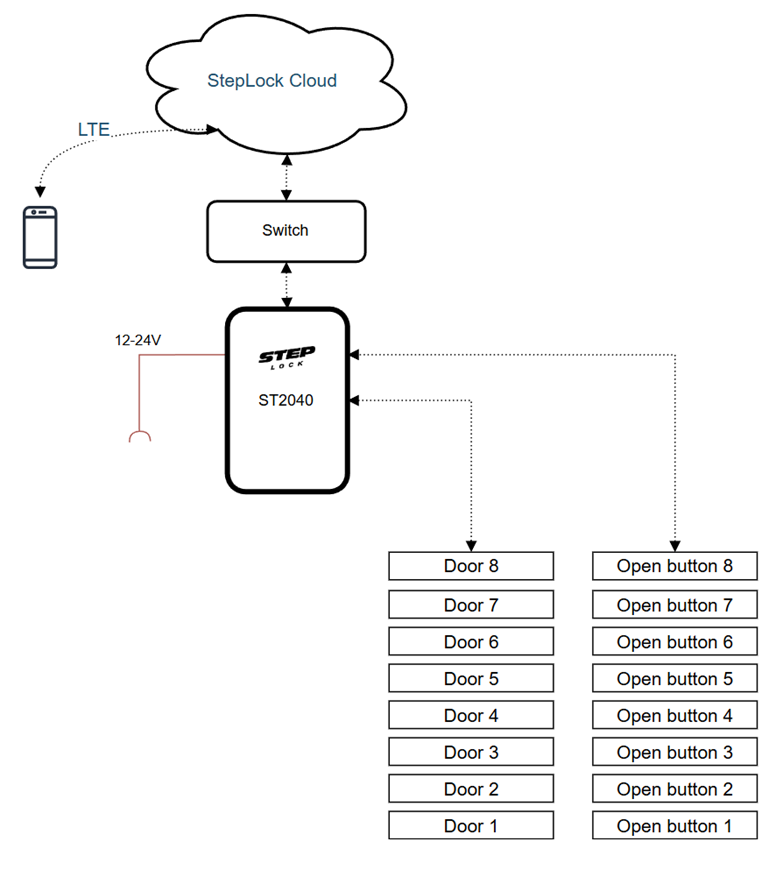

8.2 Virtuelle døre med elevatorkort

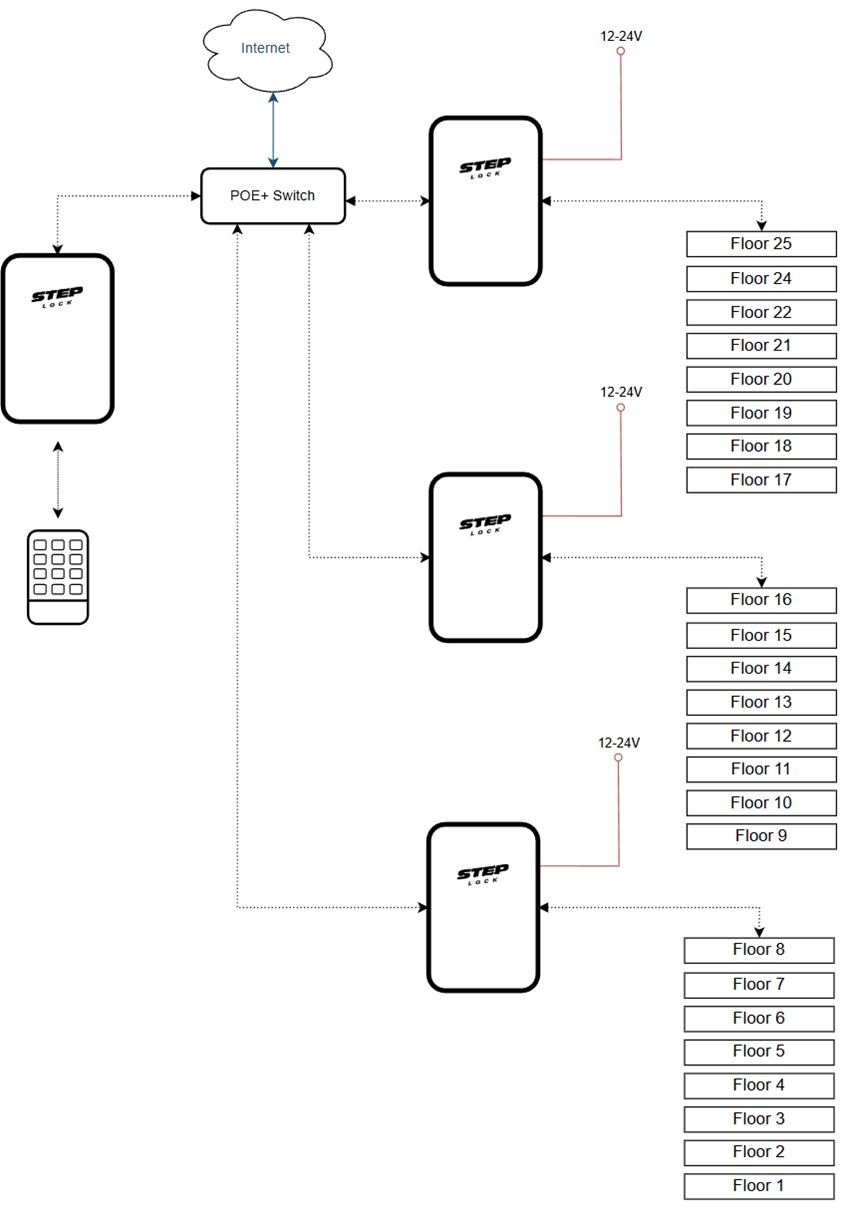

8.3 Installation af flere elevatorpas
