ST2051/ST2052 PoE+ UPS Strømforsyning

Manual

STEP POE+ UPS Strømforsyning ST2051/ST2052
Edition 1

Indhold

1 Indledning

1.1 Teknisk specifikation

2 Oversigt

2.1 Tilslutningskort

2.2 Tilslutninger

3 LED-statusindikatorer på Ethernet-portene

4 Strømforsyning

5 Batterier

6 Montering

6.1 Ledningsføring

6.2 Fysisk installation

6.3 Tilslutning af dørmiljøer

7 Opstart

1 Indledning

Denne artikel indeholder instruktioner til konfiguration, installation, brug og vedligeholdelse af ST2051 og ST2052 UPS-strømforsyninger.

Switchene i serien ST2051 og ST2052 PoE-serien kan automatisk registrere og levere strøm med IEEE 802.3 af/at-kompatible enheder (PDS). Enheden har 4/8 10/100 Mbps Auto-negotiation RJ45-porte med PoE (Power over Ethernet), afstanden til strømforsyningen er maksimalt 90 meter.


1.1 Teknisk specifikation

2 Oversigt

Følgende er en oversigt over printkort og UPS til ST2051 og ST2052

2.1 Kredsløbskort

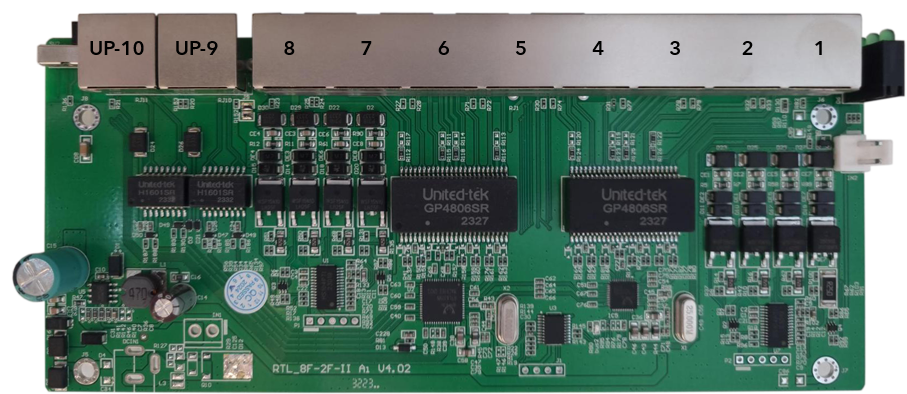

ST2051

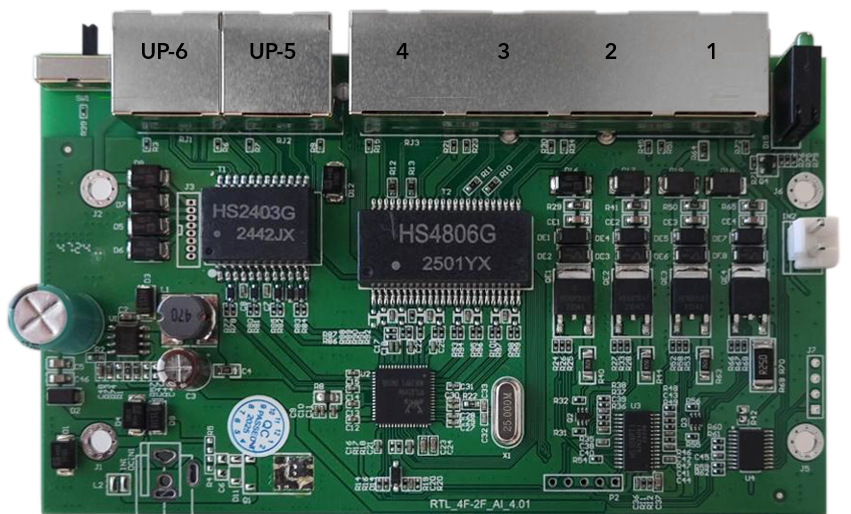

ST2052

2.2 Tilslutninger

ST2051

UP Link Ethernet-tilslutning

POE+Strømudgang og enhedstilslutning

ST2052

UP Link Ethernet-forbindelser

POE+ Strømudgang og enhedstilslutning

3 Status LED-indikatorer på Ethernet-porte

Status for Ethernet-port

4  Strømforsyning

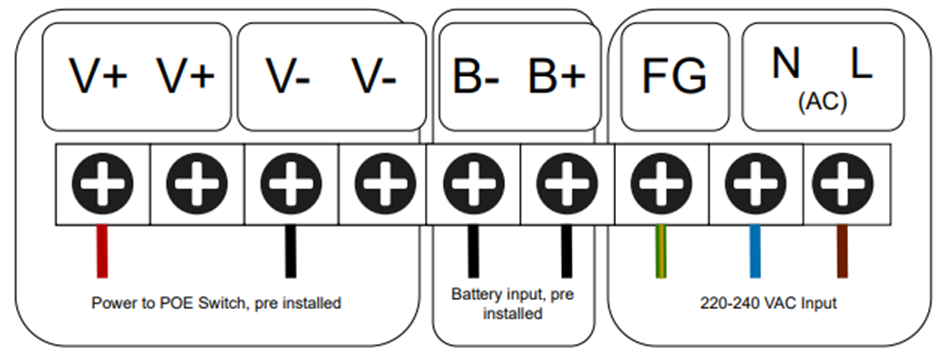

J12-indgangen på UPS'en er et tilslutningspunkt til en ekstern strømkilde (220-240 VAC).

ADVARSEL: Kun certificerede elektrikere bør arbejde med og tilslutte høj strøm.

5 Batterier

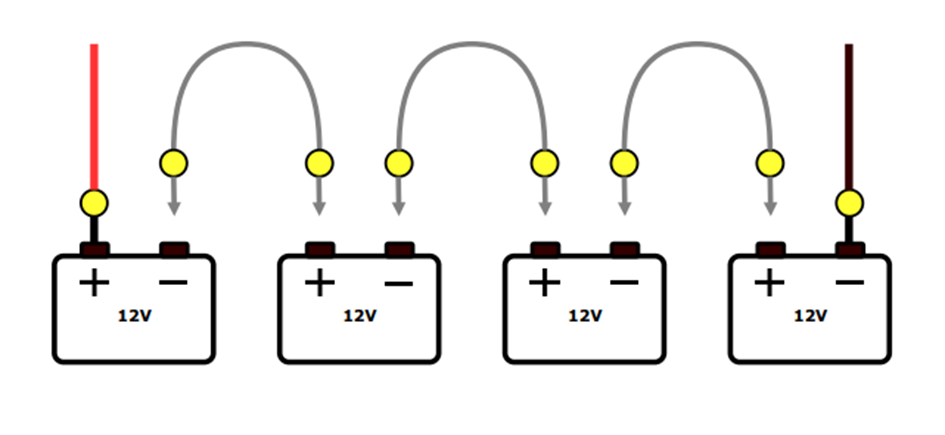

ST2051 og ST2052 har et forbindelsespar til batterier, systemet fungerer på 48Vdc, det betyder, at 4 x 12v batterier skal tilsluttes på linjen.

Batterier: 4 x 12 V, 7 Ah (AGM) (medfølger ikke).

BEMÆRK VENLIGST: Systemet kan ikke startes på batterier, opstart skal ske med 230V hovedstrøm tilsluttet, batterierne aktiveres ikke, før systemet har målt, at den korrekte spænding er til stede i batteripolerne.

6 Montering

ADVARSEL: Tænd kun for ST2051 og ST2052, når du omhyggeligt har læst og forstået disse instruktioner og bekræftet, at enheden er korrekt tilsluttet. Manglende overholdelse af disse instruktioner kan resultere i beskadigelse af produktet og gøre det ubrugeligt.

6.1 Kabler

Før du installerer ST2051 og ST2052 strømforsyningerne, er det afgørende at sikre, at alle de nødvendige kabler er installeret korrekt.

6.1.1 Ethernet-kabel uplink

Netværkskablet skal være mindst CAT6 og tilslutte strømforsyningen ved hjælp af en internetforbundet switch. Dette kabel giver Ethernet-forbindelse til tovejskommunikation mellem Step Power og cloud. Hvis du krymper dit eget kabel, anbefales det, at du tester Ethernet-kablet med en netværkstester for at bekræfte, at det fungerer korrekt.

For at tilslutte strømforsyningen og enhederne på dit netværk til Ethernet skal du tilslutte Ethernet-kablet til en af Uplink-tilslutningerne.

Maksimal kabellængde er i henhold til Ethernet-standard 90m 6.1.2 Kabelstandard

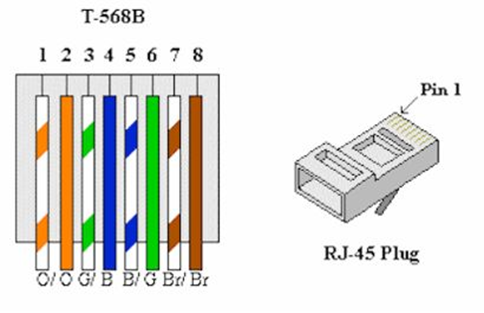

 6.1.2 Standard ledninger

6.1.3 Værktøj, kabler og stik

At være godt forberedt med det nødvendige udstyr kan lette en jævn og effektiv installation, hvilket reducerer sandsynligheden for at støde på problemer eller forsinkelser. Nogle af de værktøjer, du måske vil have ved hånden for en problemfri opsætning

Inkluderer:

• Et RJ45-monteringsværktøj  af høj kvalitet er uundværligt for en vellykket installation. Dette værktøj sikrer en sikker og præcis montering af CAT6-kablet til RJ45-stikket, hvilket er afgørende for at etablere en stabil og pålidelig forbindelse mellem strømforsyningen og enhederne.

• En RJ45 netværkskabeltester er nødvendig for at evaluere CAT6-kablet efter montering . Dette instrument hjælper med at verificere, at kablet er monteret korrekt og fungerer efter hensigten, hvilket sikrer forbindelsens integritet.

Bemærk: Det er vigtigt at bruge RJ45-stik af høj kvalitet til sikre og nøjagtige monteringer, da dette bidrager til stabile og pålidelige forbindelser. Sørg for at bruge korte stik for at opretholde optimal ydeevne og tilslutningsmuligheder.

6.2 Fysisk installation

BEMÆRK VENLIGST: Det er vigtigt at kontrollere, at alle kabler er installeret korrekt og sikkert for at forhindre komplikationer eller fejl under installationsprocessen. Det anbefales visuelt at inspicere alle kabler og bruge en netværkstester til at bekræfte, at kablerne er i god stand, før du fortsætter med installationen. Dette vil hjælpe med at forhindre eventuelle problemer, der kan opstå på grund af defekte eller forkert installerede kabler.

VIGTIG: Afbryd altid strømmen til dørcentralen, før du tilslutter enheder eller tilbehør til den

6.2.1 Placering

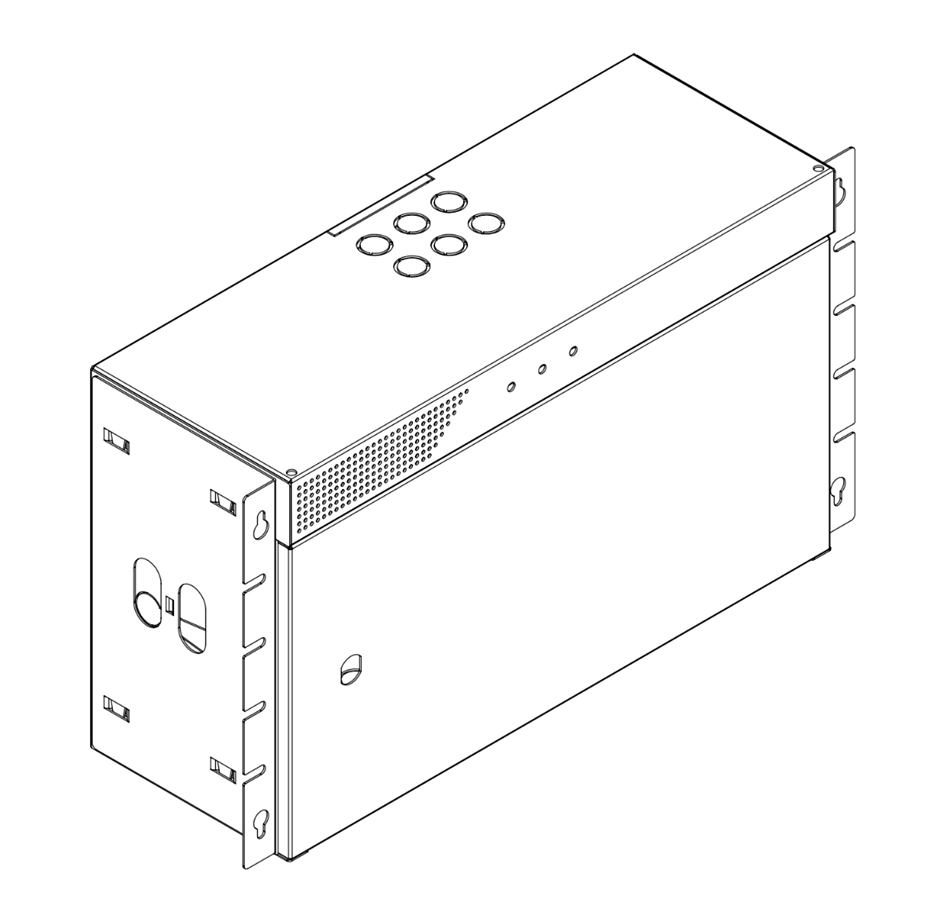

ST2051 og ST2052 strømforsyningerne kan placeres enten på væggen eller i et 19" rack.

For rackplacering skal du skubbe monteringspladerne fremad, indtil du hører et lille klik, så er de i låst position.

For vægplacering skal du skubbe monteringspladerne bagud, indtil du hører et lille klik, så er de i låst position.

6.3 Tilslut dørmiljøer

Strømforsyningen har budget på de porte, der er anført ovenfor, disse udgange bruges til at forbinde dørmiljøet til strømforsyningen, et dørmiljø er beregnet til en port. Hver udgang er begrænset til 30W.

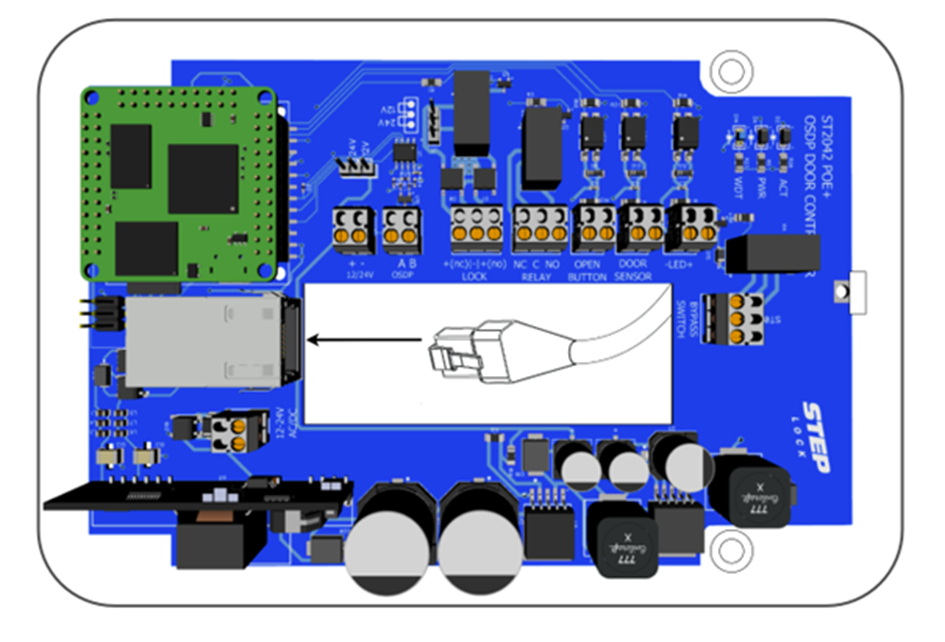

Dette billede viser, hvordan du tilslutter en ST2042 POE+ dørcentral.

Bemærk: Det er vigtigt at bruge RJ45-stik af høj kvalitet til sikre og nøjagtige monteringer, da dette bidrager til stabile og pålidelige forbindelser. Sørg for at bruge korte stik for at opretholde optimal ydeevne og forbindelse.

7. Opstart

VIGTIGT: Du kan ikke starte systemet kun med batteri, da hvis det svigter, vil ups-enheden aktivere batterifunktionen, indtil den har målt og verificeret korrekt tilslutning på batterierne.

Nu er det tid til at starte systemet op.

• Sørg for, at du har tilsluttet batterier og enheder korrekt
• Tilslut 220-240V AC til strømforsyningen
• Opstart af enhed

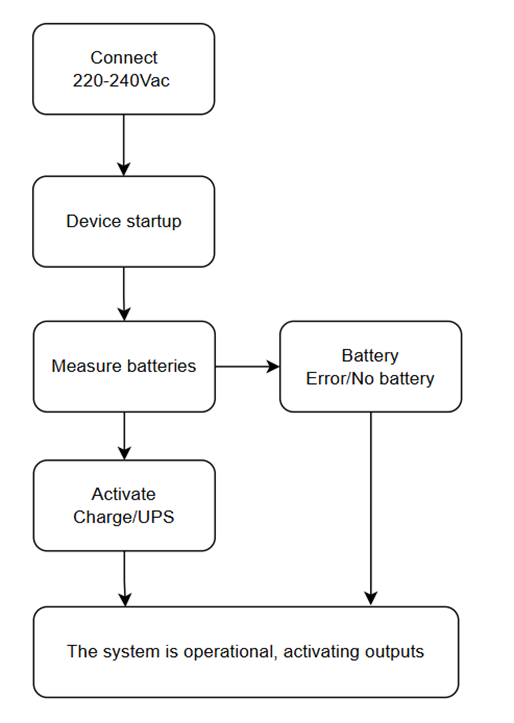

Startrækkefølgen
