Manual
STEP DCE UPS POWERSUPPLY ST2055
Edition 1
Indhold
2 Oversigt
1 Indledning
Denne artikel indeholder instruktioner til opsætning, installation, brug og vedligeholdelse af ST2055 UPS-strømforsyningen.
2 Oversigt

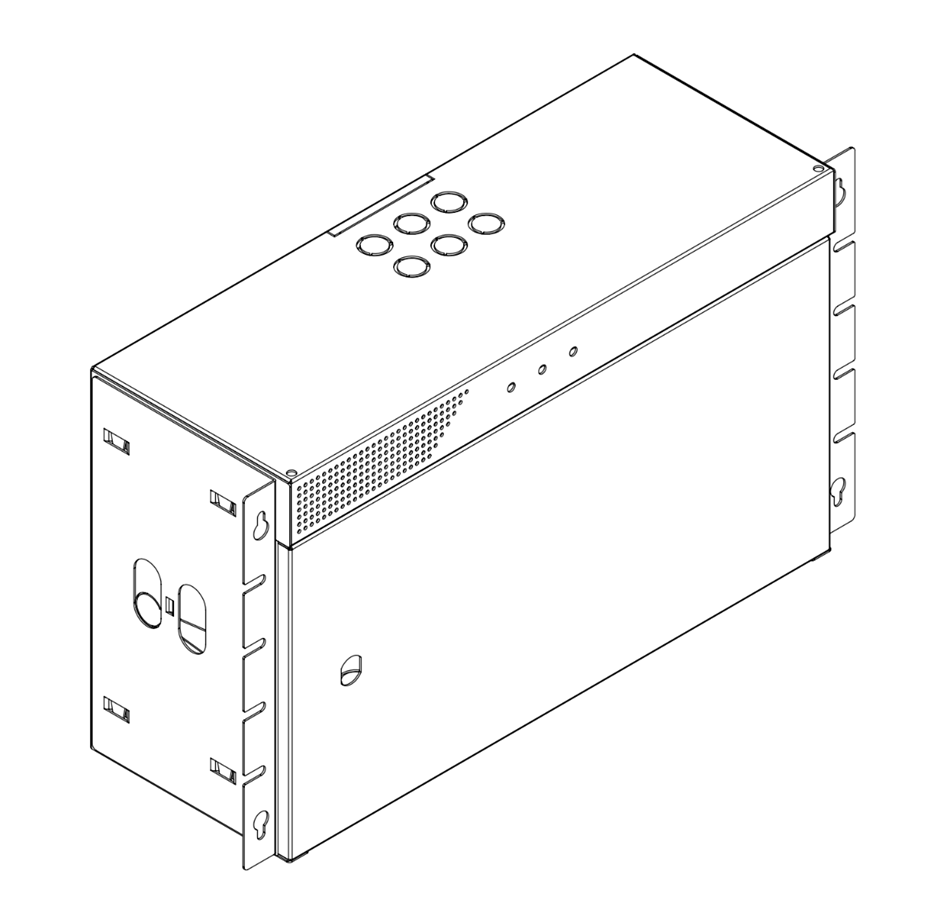

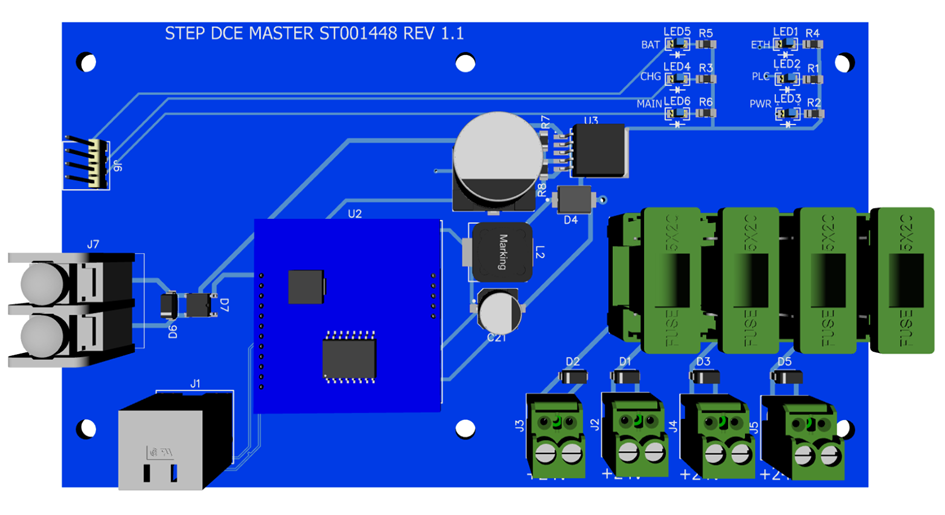

Følgende er en oversigt af printkortet og UPS-enheden til ST2055.
2.1 Tilslutningskort

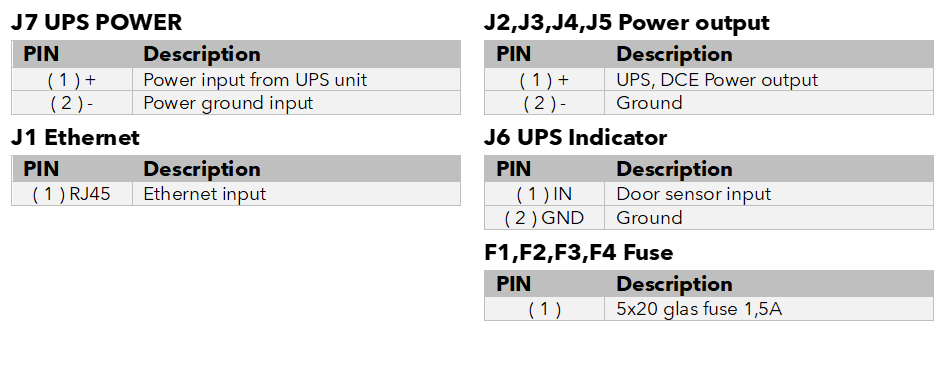

2.2 Tilslutninger
3 Status LED-indikatorer

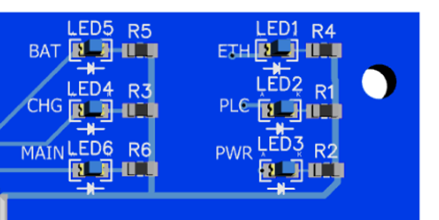

ST2055 printkortet er udstyret med seks LED-indikatorer, der giver
vigtige oplysninger om enhedens status.
- ETH – Indikerer en fungerende Ethernet-forbindelse på Lan-porten. (blinker)
- PLC – Indikation af kommunikation på elledning (blinker)
- PWR – Indikerer, at dette kort har strøm.
- MAIN – Indikation af indgående 220-240VAC
- CHG – Indikation af opladning
-
BAT – Indikation af batteristatus
4 Strømforsyning

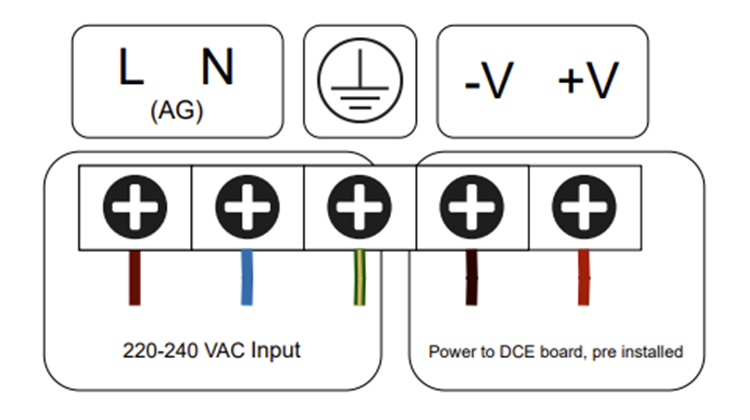

J12-indgangen på UPS-enheden er et tilslutningspunkt til en ekstern strømkilde (220-240 VAC),
ADVARSEL: Kun certificerede elektrikere bør arbejde og tilslutte høj strøm.
5 Batterier

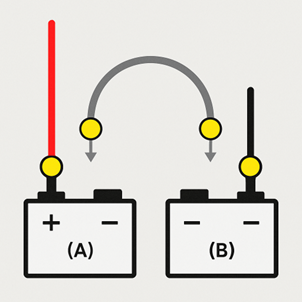

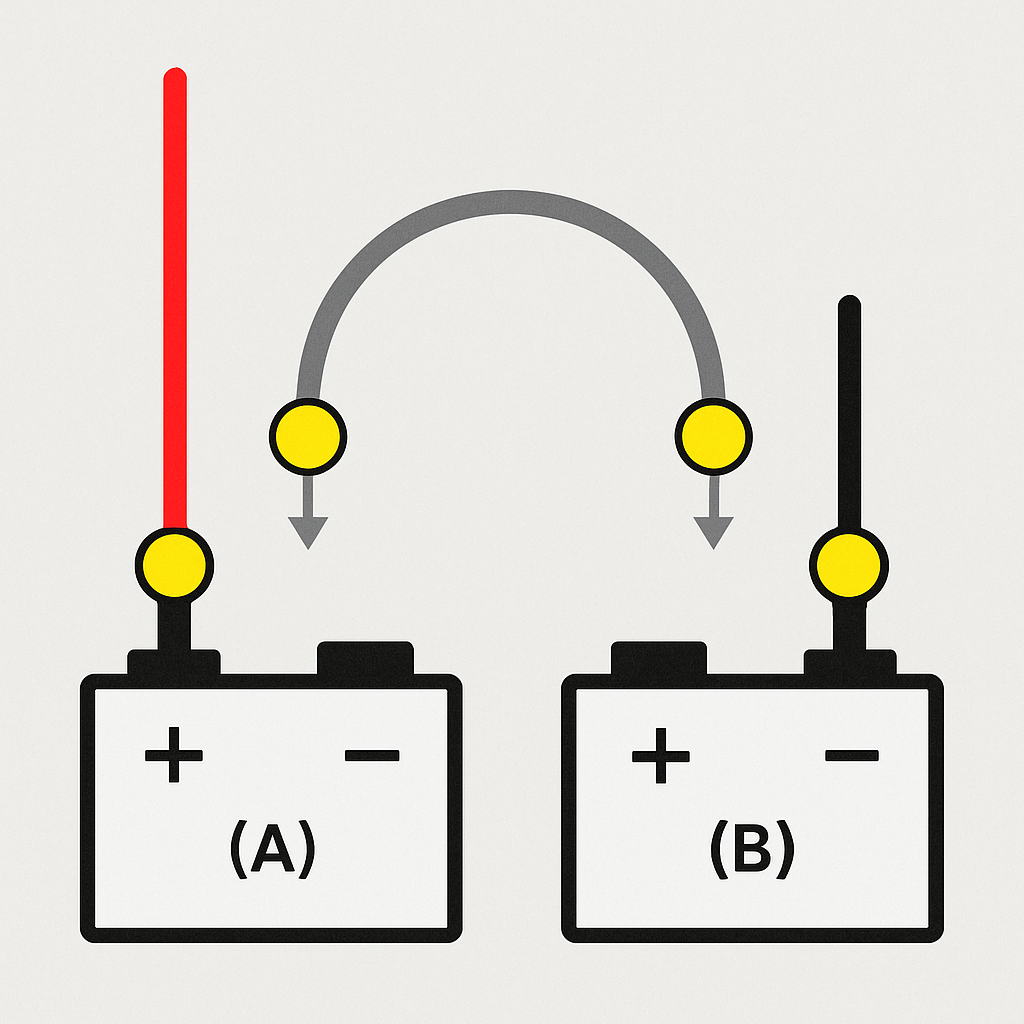

ST2055 har to tilslutningspar til batterier, Systemet fungerer på 24v dc, det betyder, at der skal tilsluttes 2 x12v batterier på hver linje
Battery line 1 Battery line 2
BEMÆRK VENLIGST: Systemet kan ikke startes på batterier, opstart skal ske med 220-240V hovedstrøm tilsluttet, batterier aktiveres ikke, før systemet har målt den korrekte spænding findes i batteripolerne.
6 Montering
ADVARSEL: Tænd kun for ST2055, når du omhyggeligt har læst og forstået disse instruktioner og bekræftet, at enheden er korrekt tilsluttet. Manglende overholdelse af disse instruktioner kan resultere i beskadigelse af produktet og gøre det ubrugeligt.
6.1 Kabler
Før du installerer ST2055-strømforsyningen, er det afgørende at sikre, at alle nødvendige kabler er korrekt installeret i enheden.
6.1.1 Ethernet-kabel
Det første og vigtigste kabel er netværkskablet, dette skal være mindst CAT5 og forbinde strømforsyningen med en internetforbundet switch. Dette kabel giver Ethernet-forbindelse til tovejskommunikation mellem DCE-netværket og cloud. Hvis du krymper dit eget kabel, anbefales det at teste Ethernet-kablet med en netværkstester for at bekræfte, at det fungerer korrekt.
6.1.2 Standard ledninger
Ud over Ethernet-kablet kræves der standardledninger for at forbinde enhederne ude i bygningen med strømforsyningen.
| Længde (m) | 0,22 mm2 | 0,3 mm2 | 0,5 mm2 | 1 mm2 |
| 50 | 0,64 | 0,87 | 1,45 | 2,91 |
| 100 | 0,32 | 0,44 | 0,73 | 1,45 |
| 150 | 0,21 | 0,29 | 0,48 | 0,97 |
| 200 | 0,16 | 0,22 | 0,48 | 0,73 |
Bemærk: Husk, at når du bruger eksisterende ledninger, skal du være opmærksom på mængden af strøm, der kan overføres på en speciel kabelstørrelse.
6.1.3 Værktøj, kabler og stik
At være godt forberedt med det nødvendige udstyr kan lette en smidig og effektiv opsætning, hvilket reducerer sandsynligheden for at støde på problemer eller forsinkelser.
Nogle af de værktøjer, du måske vil have ved hånden til en problemfri installation
Omfatte:
• Et RJ45-monteringsværktøj af høj kvalitet er uundværligt for en vellykket installation.
Dette værktøj garanterer en sikker og præcis montering af CAT6-kablet til RJ45-stikket, hvilket er afgørende for at etablere en stabil og pålidelig forbindelse mellem strømforsyningen og Ethernet-switchen
• En RJ45 netværkskabeltester er afgørende for at evaluere CAT6-kablet efter montering. Dette instrument hjælper med at verificere, at kablet er blevet monteret korrekt og fungerer efter hensigten, hvilket sikrer forbindelsens integritet.
Bemærk: Det er vigtigt at bruge RJ45-stik af høj kvalitet til sikre og nøjagtige monteringer, da dette bidrager til stabile og pålidelige forbindelser. Sørg for at bruge korte stik for at opretholde optimal ydeevne og tilslutningsmuligheder.
6.2 Fysisk installation
BEMÆRK VENLIGST: Det er afgørende at kontrollere, at alle kabler er installeret korrekt og
sikkert for at forhindre potentielle komplikationer eller fejl under installationsprocessen. Det anbefales visuelt at inspicere alle kabler og bruge en netværkstester til at bekræfte, at kablerne er i god stand, før du fortsætter med installationen. Dette vil hjælpe med at forhindre potentielle problemer, der kan opstå på grund af defekte eller forkert installerede kabler.
VIGTIG: Fjern altid strømmen til dørcentralen, før du tilslutter
enheder eller tilbehør til den
6.2.1 Placering
ST2055 Strømforsyning kan placeres enten på væggen eller i et 19" rack.
For rackplacering skal du skubbe monteringspladerne fremad, indtil du hører et lille klik, så er de i låst position.
For vægplacering skal du skubbe monteringspladerne bagud, indtil du hører et lille klik,
så er de i låst position.

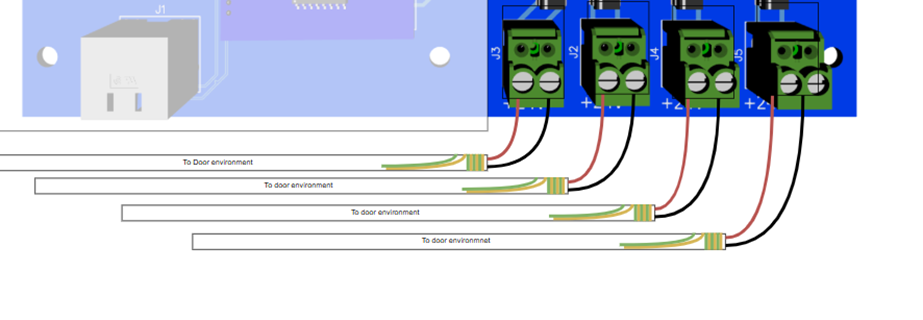

6.3 Tilslutning af dørmiljø

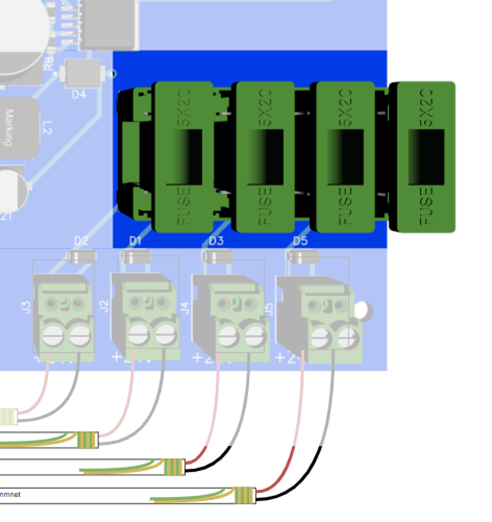

Strømforsyningen har 4 sikringsudgange, disse udgange bruges til at forbinde ledningerne fra dørmiljøet, flere miljøer kan dele terminal, så længe de ikke udløser sikringen. Hver udgang er begrænset til 1.5 ampere, da enhedens samlede budget er 6 ampere.
Bemærk: det er muligt at parre 50% af det samlede budget gennem én terminal, så hvis det eksisterende system ikke gør det muligt at sektionere mellem alle terminaler, kan der monteres en sikring på maks. 3Ampere i to af udgangene.
VIGTIG: Du kan maksimalt tilslutte 7 enheder i DCE-netværket, 8 inklusive denne master.
6.4 Ethernet

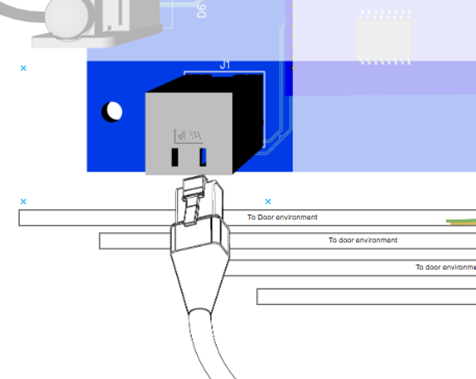

For at tilslutte strømforsyningen og DCE-netværket til Ethernet skal du tilslutte Ethernet-kablet til stikket J1
Maksimal kabellængde er i henhold til Ethernet-standard 90m
6.5 Sikringer
Hver af udgangene på strømforsyningen er udstyret med en sikring, hver sikring er 1,5A ved levering, hvis den eksisterende installation ikke gør det muligt at sektionere dørene til alle 4 terminaler er det muligt at bruge en større sikring på 2 af udgangen, hvis du fjerner sikringen til de andre 2, så kun 2 udgange er aktiveret, dette giver dig mulighed for at montere 3A på hver udgang.
Sikringer, vi bruger, er en standard 5x20 glassikring.
7. Opstart
VIGTIG: Du kan ikke starte systemet med kun batteri, da ups-enheden har en fejlsikker funktion, vil den ikke aktivere batterifunktionen, før den har målt og verificeret korrekt tilslutning på batterierne.
Nu er det tid til at starte systemet op.
- Kontroller, at du har tilsluttet batterier og enheder korrekt
- Tilslut 230V ac til strømforsyningen,
- Opstart af enhed

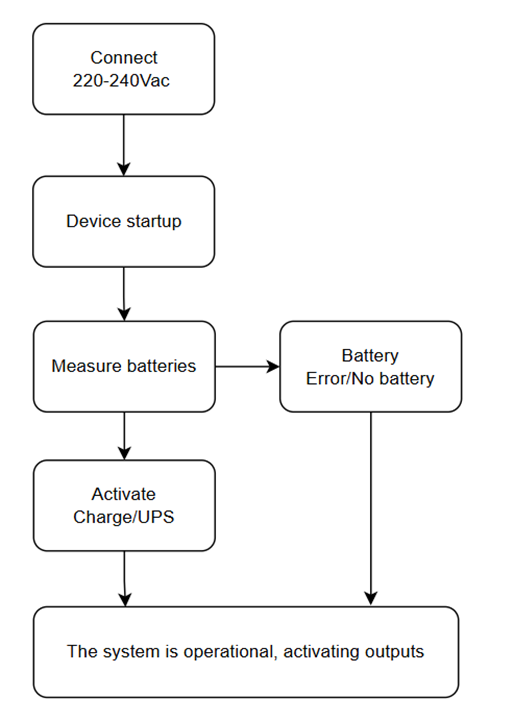

Start sekvens
