Indhold

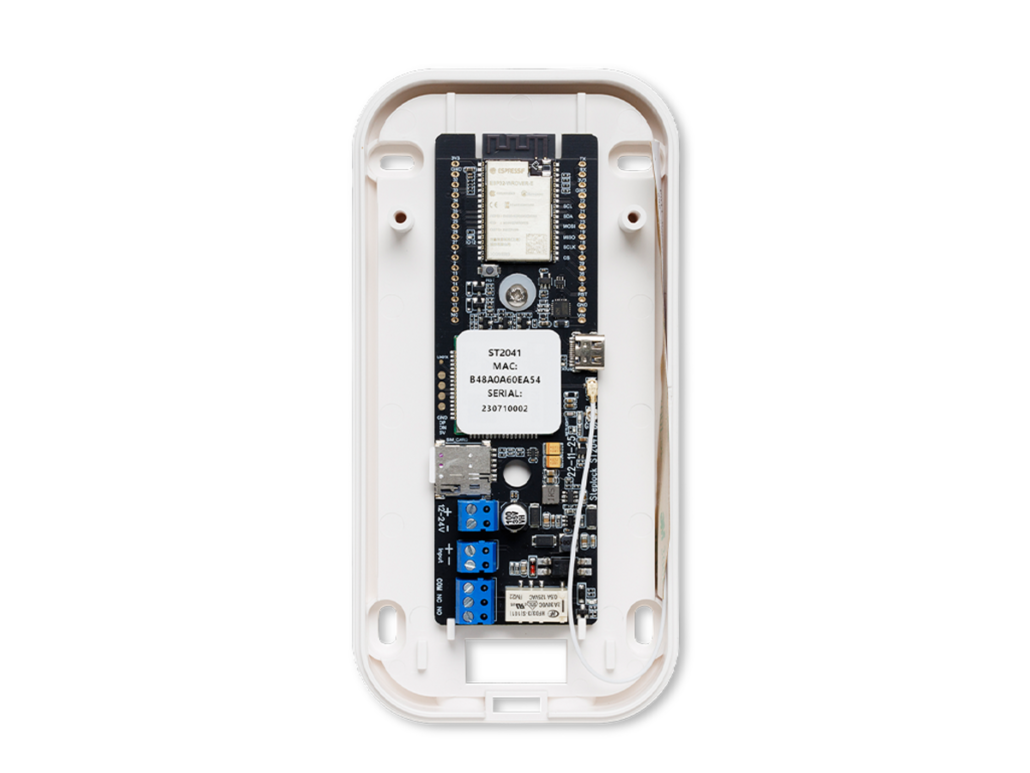

Et komplet mobilt dørkontrolpanel indeholder følgende.
- Samledåse
- Dørkontrollkort 150-010
Installation
For at installere et mobilt dørkontrolpanel skal du have adgang til 12-24V DC i dørmiljøet, eller hvor kortet skal monteres.
Start med at løsne den øverste topolede klemrække, som er spændingsforsyningen, og tilslut + på den øverste skrue,
Tilslut derefter - til den nederste af de to skruer. Vent med at tilslutte klemrækken, indtil al forbindelse er udført.
Afhængigt af hvad der skal styres, skal du tilslutte styringen til det 3-benede stik i bunden som vist i eksemplet nedenfor..
Elektrisk lås
Portkontrol eller åbningsknap til eksternt system
Åben Knappen
Det 2-benede stik mærket Input +/- kan bruges som en åben knap til at aktivere relæet. Dette gøres ved at kortslutte terminalerne med en pulsafbryder i henhold til instruktionerne på tegningen nedenfor.
PS: Indgangen må IKKE være tændt, selvom markeringen på printkortet viser +/-
Igangsætting
Når vi er færdige med at oprette forbindelse, kan vi tilslutte den strømførende terminalblok til kortet igen.
Når enheden starter, lyser statuslampen, og inden for 30-40 sekunder bør netlyset også begynde at blinke.
Opstarten tager 30-120 sekunder første gang, når registreringen af enheden skal ske mod Telias netværk for at etablere en forbindelse.
Når enheden er startet, er det tid til at tilføje enheden til systemet.
- gå til https://www.steplock.cloud/
- Log ind på din konto
- Vælg kunde
- Naviger til Enheder
- Klik på Tilføj enhed.
Indtast navnet på dørmiljøet, og indtast den MAC-adresse, der er angivet på enheden som vist nedenfor.
Klik på Gem.
Du vil nu blive ført tilbage til enhedssiden. Her skulle du nu se enhedens forbindelsestid, modtagelse.
Hvis enheden har oprettet forbindelse som ovenfor, så der er et forbindelsestidspunkt og rapporteret modtagelse, er opsætningen fuldført, og du kan begynde at tildele tilladelser.
