ST2039 - Wiegand udvidelsesmodul til kortlæser, ST2043.

Beskrivelse

Tilføjelseskort WG-1 bruges til at udvide ST2043-dørkontrolpanelet med en ekstra grænseflade til kortlæsere.

Modulet forbindes til udvidelsesporten på ST2043 (U2 + U6).

Installation

Udvidelseskortet WG-1 tilsluttes med et 4-leder kabel til dørens kontrolpanel ST2043.

Kortlæser ST2008 tilsluttet terminal U8 i henhold til farveinstruktionerne på kortet

Aktivering

På hvert printkort er der en markering, f.eks. M-2114-009. Dette nummer bruges til at aktivere enheden i Steplock Cloud.

Start med at navigere til Enheder -> Kortlæser -> den dørterminal, som enheden er tilsluttet.

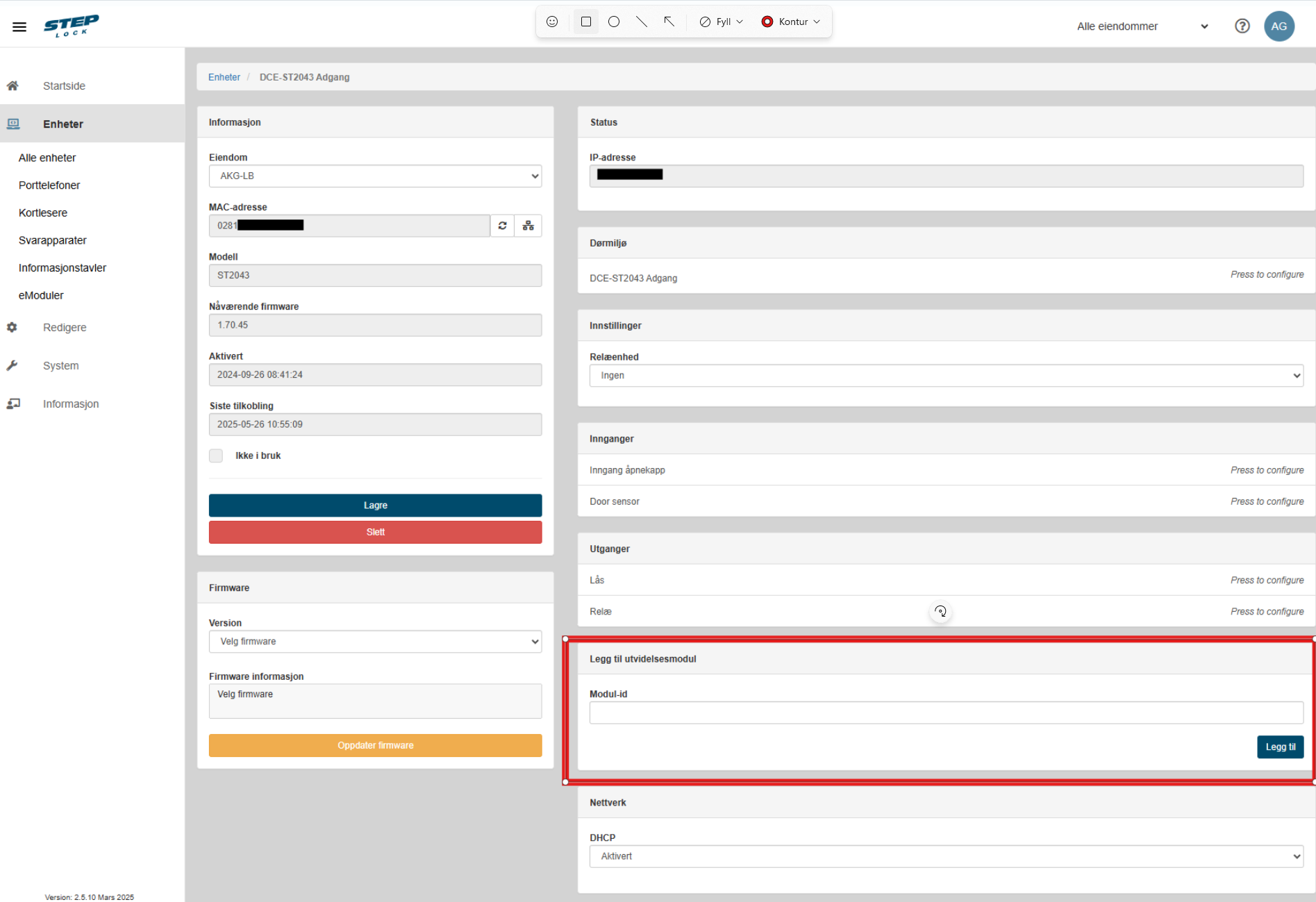

Rul ned til overskriften "Tilføj udvidelsesmodul", indtast M-nummeret, der er angivet på grænsefladen, klik på "Tilføj"

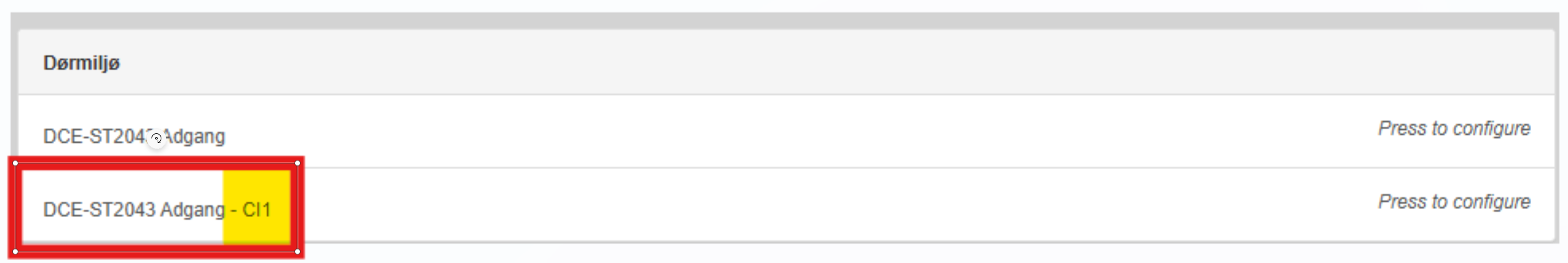

Du får nu et nyt dørmiljø, der er klar til at blive konfigureret.

Fejlfinding

1. Modulet vil ikke starte?
   Svar:
   Kontroller, at +/- 12V er korrekt tilsluttet dørklemmen ST2039
2. Jeg modtager ingen kommunikation på kortlæseren eller dørterminalen.
   Svar:
   1. Sørg for, at RX/TX er korrekt forbundet mellem ST2039 og dørterminalen
   2. Genstart dørkontrolenheden ST2043, så en af enhederne starter med de nye indstillinger.
