MANUAL

STEP ST2020 Porttelefon

Version 2

1. Introduktion

2. Teknisk beskrivning ST2020 porttelefon

2.1. Mått

2.2. Strömförsörjningskrav  (endast porttelefon)

2.3. Ethernet / Nätverk /Internet

2.4. IK- / IP-klass

2.5. Driftstemperatur

3. Steg-för-steg installation

3.1. Delar

3.1.1. ST2020 delar (i förpackningen)

3.1.2. Delar för väggmontering (i förpackning) (Tillval)

3.1.3. Delar för infälld montering (i förpackning) (Tillval)

3.2. Installationsmiljö

3.2.1. Bakgrundsbelysning

3.2.2. Direkt eller indirekt solljus

3.2.3. Integritet

3.3. Installation av fäste/dosa

3.3.1. Med infälld kopplingsdosa (86x86 mm)

3.3.2. Utan infälld kopplingsdosa

3.3.3. Infälld montering (standardinstallation)

3.4. Installation av kablage och kabelskydd (tätning av anslutning)

3.4.1. Kabelanslutning på porttelefonens sida

3.5.  Montering av enhet


4.    Skyddsdiod

5. Externa system

1.    Introduktion

Den här artikeln syftar till att ge tydliga och kortfattade instruktioner för korrekt installation av porttelefonen ST2020. Enheten är särskilt utformad för att användas tillsammans med dörrcentralen ST2029 PoE+/LTE från StepLock Access. Våra instruktioner guidar dig genom de nödvändiga stegen för att installera porttelefonen på rätt sätt.

OBS! Den här artikeln innehåller endast information om hur porttelefonen installeras. Information om hur enheten programmeras och konfigureras finns i vår dokumentation och manualer. Information om hur dörrcentralen ST2029 för porttelefonen installeras finns i följande manual.

VIKTIGT! DEN HÄR ENHETEN MÅSTE INSTALLERAS BAKOM EN BRANDVÄGG

2.    Teknisk beskrivning av ST2020 porttelefon

2.2.    Mått

• Infälld montering: 324x130x60mm

• Väggmontering: 324x130x33mm

2.2.    Strömförsörjningskrav (endast porttelefon)

• Inspänning: 12 V DC när PoE+ inte används

• POE+: 802.3af

• Minsta strömförbrukning: 300 mA

• Högsta strömförbrukning: 1000 mA

2.3.    Ethernet / Nätverk/ Internet

• Ethernet: 1 RJ45, 10/100Mbps adaptiv

2.4.    IK- / IP-klass

• IP-klass: IP65

• IK-klass: IK06

2.5.    Driftstemperatur

• Användning: -30 °C till +55 °C

• Lagring: -40 °C till +70 °C

• Luftfuktighet: 10–90 %

3.    Steg-för-steg-installation

3.1.    Delar

Innan installationsprocessen påbörjas är det viktigt att säkerställa att alla nödvändiga delar finns med i levererad förpackning. Gör så här:

• Öppna den levererade förpackningen och ta ut allt innehåll.

• Kontrollera packlistan för att säkerställa att alla förväntade delar finns med.

• Kontrollera att varje del är oskadad och fri från defekter.

Om någon del saknas eller är skadad, vänligen kontakta oss omedelbart för att lösa problemet. Att fortsätta installationen utan alla nödvändiga delar, eller med skadade delar, kan leda till en ofullständig eller felaktig installation


3.1.1.    ST2020-delar (i förpackningen)

• M3x5 krysspårskruv, 4 st

Denna skruv används för att fästa kabelskyddet på baksidan av ST2020-porttelefonen.

• ST1.7x4 krysspårskruvScrew, 2 st

Denna skruv används för att fästa täckplåten för kabelskyddets infästning på baksidan av ST2020-porttelefonen.

• M3x6 Hex insexskruvScrew, 3 st

This screw is uses to secure the ST2020 to the mounting back plate.

• Insexnyckel, 1 st

Används för att dra åt M3x6-insexskruvarna.

• Fästlina, 1 st

Fästlinan kan användas vid kabelanslutning vid installation av en person för att hänga upp ST2020 på monteringsplåten.

• Tätningsplugg av gummi,  3 st (L, M, S)

Används för att täta kablar innan täckplåten monteras. Levereras i tre storlekar: stor, mellan och liten.

• Kabelskydd, 1 st

 Används för att vattentäta kabelanslutningen. Används tillsammans med gummitätningen.

• Täckplåt för tätning, 1 st

Denna används för att fixera och täta kabelskyddet på plats så att kabelanslutningen blir vattentät.

• Tätningsring, 1 st

Används mellan kabelskyddet och ST2020.

• Skyddsdiod, 3 st


Denna komponent krävs vid användning av interna reläer i porttelefonen eller elektroniska lås som inte är från STEP



• ST2020 porttelefon, 1 st

Porttelefonen.

3.1.2.    Delar för väggmontering (i förpackningen) (tillval)

Om du har beställt boxen för väggmontering finns följande delar i förpackningen.

• M4x30 krysspårskruv, 2 st

Denna del krävs vid installationer där det finns en infälld 86-dosa i väggen.

• ST4x20 krysspårskruv, 6 st

Används för att fästa väggmonteringsboxen på väggen.

• Väggmonteringsbox, 1 st

Denna del används för att montera porttelefonen på väggen.

• Plastplugg, 6 st

Används för att fästa väggmonteringsplåten på väggen. Används tillsammans med ST4x20 krysspårsskruv

3.1.3.    Delar för infälld montering (i förpackningen) (tillval)

Om du har beställt boxen för infälld montering finns följande delar i förpackningen.

• M4x10 krysspårskruv, 6 st

Används för att montera fästet för infälld montering på boxen för infälld montering.

• ST4x20 krysspårsskruv, 6 st

Används för att fästa monteringsboxen på väggen.

• Fäste för infälld montering, 1 st

Används för att fästa porttelefonen i monteringsboxen.

• Box för infälld montering, 1 st

Används för att montera porttelefonen i väggen.

• Plastplugg, 6 st

Används som infästning för ST4x20-skruvarna. Används för att fästa boxen för infälld montering i väggen.

3.2.    Installationsmiljö

VIKTIGT! Installera inte ST2020-porttelefonen enligt någon av metoderna som beskrivs nedan. Vid installation inomhus ska enheten placeras minst 2 meter från armaturer och minst 3 meter från ett fönster eller en glasdörr som utsätts för direkt eller indirekt solljus.

3.2.1.    Motljus

Motljus är en vanlig ljussituation som uppstår när den huvudsakliga ljuskällan finns bakom motivet som fångas av kameran. Detta kan leda till att motivet blir underexponerat eller framstår som en silhuett, eftersom kameran har svårt att balansera ljusstyrkan mellan bakgrunden och motivet i förgrunden

När det gäller porttelefoner med kamera kan motljus vara ett vanligt problem när kameran är placerad framför en stark ljuskälla, exempelvis ett fönster eller en ljus utomhusmiljö. För att undvika problem med motljus rekommenderas att kameran placeras så att den huvudsakliga ljuskällan finns bakom kameran.

3.2.2.    Direkt eller indirekt solljus

Direkt solljus kan leda till överexponering i kameran, vilket kan resultera i dålig bildkvalitet eller till och med skada kamerans sensor.

Dessutom kan långvarig exponering för direkt eller indirekt solljus orsaka att kameran överhettas, vilket kan leda till att enheten fungerar felaktigt eller slutar fungera.

Därför rekommenderas att porttelefonen installeras på en skuggad plats. Detta bidrar till att säkerställa att kameran fungerar korrekt och alltid ger tydliga bilder av hög kvalitet.

3.2.3.    Integritet

OBS! Vid installation av porttelefonen är det viktigt att säkerställa att kameran placeras på ett sådant sätt att den inte filmar allmänna utrymmen. Det innebär att kameran endast ska fånga det avsedda området, exempelvis en privat bostad eller verksamhet, och inte områden som är tillgängliga för allmänheten, såsom trottoarer, gator eller grannens fastighet.

OBS! Kamerahöjd

För att uppnå optimal funktion och täckning rekommenderas att kameran monteras på en bestämd höjd. Höjden beräknas genom att mäta 1495 mm till kamerans centrum vid installationen. Detta innebär att själva kameran placeras på en höjd av 1600 mm från marken eller annan referenspunkt. Rekommendationen tar hänsyn till faktorer som vinkel, perspektiv och synfält, så att kameran på ett effektivt och korrekt sätt täcker det avsedda området.

3.3.    Montering av fäste / box

3.3.1.    Med infälld kopplingsdosa (86 x 86 mm)

• Fäst väggmonteringsboxen på den infällda 86-dosan med två M4x30 krysspårsskruvar, men dra inte åt dem helt ännu eftersom boxen snart ska tas ned igen.

• Markera väggmonteringsboxens fyra hål på väggen med en märkpenna.

• Ta bort M4x30-skruvarna och väggmonteringsboxen från väggen.

• Använd en borrmaskin med ett borr på 6 mm i diameter för att borra hål i väggen vid de markerade positionerna.

• Tryck in plastpluggarna i hålen.

• Fäst väggmonteringsboxen ordentligt med fyra ST4x20 krysspårsskruvar (i plastpluggarna) samt två M4x30 krysspårsskruvar, och dra sedan åt dem ordentligt.

3.3.2.    Utan infälld kopplingsdosa

• Börja med att markera placering och storlek för de hål som behövs för väggmonteringsboxen på väggen.

• Använd sedan en borrmaskin med ett borr på 6 mm i diameter för att borra hål på de markerade positionerna. Vid borrningen ska du beakta den angivna relativa placeringen och säkerställa att den maximala avvikelsen inte överstiger 5 mm.

• Sätt därefter in plastpluggarna i de hål som du tidigare har borrat.

• Montera därefter väggmonteringsboxen med sex ST4x20 krysspårsskruvar.

OBS! Vattentätning. Vid väggmontering rekommenderas att väggmonteringsfästet monteras ordentligt mot väggen så att EVA-tätningen på undersidan av väggmonteringsfästet ligger tät mot väggen utan några glipor. Detta är viktigt för att förhindra att vatten tränger in i porttelefonens bakstycke. Alternativt kan ett regnskydd användas för extra skydd.

3.3.3.    Infälld montering (standardinstallation)

• Gör ett fyrkantigt hål som mäter 314 mm i höjd, 124 mm i bredd och 53 mm i djup. Observera att hålets storlek bör vara något större än det rekommenderade måttet för att säkerställa att alla kablar får plats.

• För in boxen för infälld montering i hålet och säkerställ att enhetens kablar kan dras genom kabelöppningen. Markera därefter de sex hålen i boxen för infälld montering på väggen.

• Ta bort boxen för infälld montering från väggen och borra därefter hål på de markerade positionerna med en handborrmaskin utrustad med ett borr på 6 mm i diameter.

• Sätt in plastpluggarna i de hål som du tidigare har borrat.

• För in boxen för infälld montering i det fyrkantiga hålet och säkerställ att kanterna ligger i linje med väggen samt att samtliga kablar dras genom kabelöppningen. Fäst boxen för infälld montering med sex ST4x20 krysspårsskruvar.

• Fäst fästet för infälld montering på boxen för infälld montering med M4x10 krysspårsskruvar.

OBS! Vattentätning. Vid infälld montering rekommenderas att eventuella glipor runt den infällda boxen tätas för att säkerställa vattentätning och förhindra att vatten tränger in i porttelefonens bakstycke genom springorna.

3.4.    Installation av kablage och kabelskydd  (vattentätning av anslutningen)

VIKTIGT! Denna manual förutsätter att du redan har installerat dörrcentralen ST2029 på den skyddade sidan och dragit CAT6-kabeln för porttelefonen genom väggen och väggmonteringsboxen. Alternativt, om du har använt box för infälld montering, att du har dragit kablarna genom boxen för infälld montering och fästet för infälld montering. Det är viktigt att dessa steg redan har genomförts, eftersom vi nu ska terminera kabeln i porttelefonen och samtidigt montera det vattentäta kabelskyddet.

3.4.1.    Kabelanslutning på porttelefonens sida

• Innan porttelefonen hängs upp ska du säkerställa att tätningsringen är ordentligt monterad på enheten.

• Använd den medföljande installationslinan för att hänga upp enheten. Denna metod är särskilt användbar vid enmansinstallation eftersom den frigör händerna för arbetet med kabelanslutningen.

• Dra kabeln genom kabelskyddet.

ANVÄND ENDAST FÖLJANDE KABEL

• Anslut kablarna enligt följande:

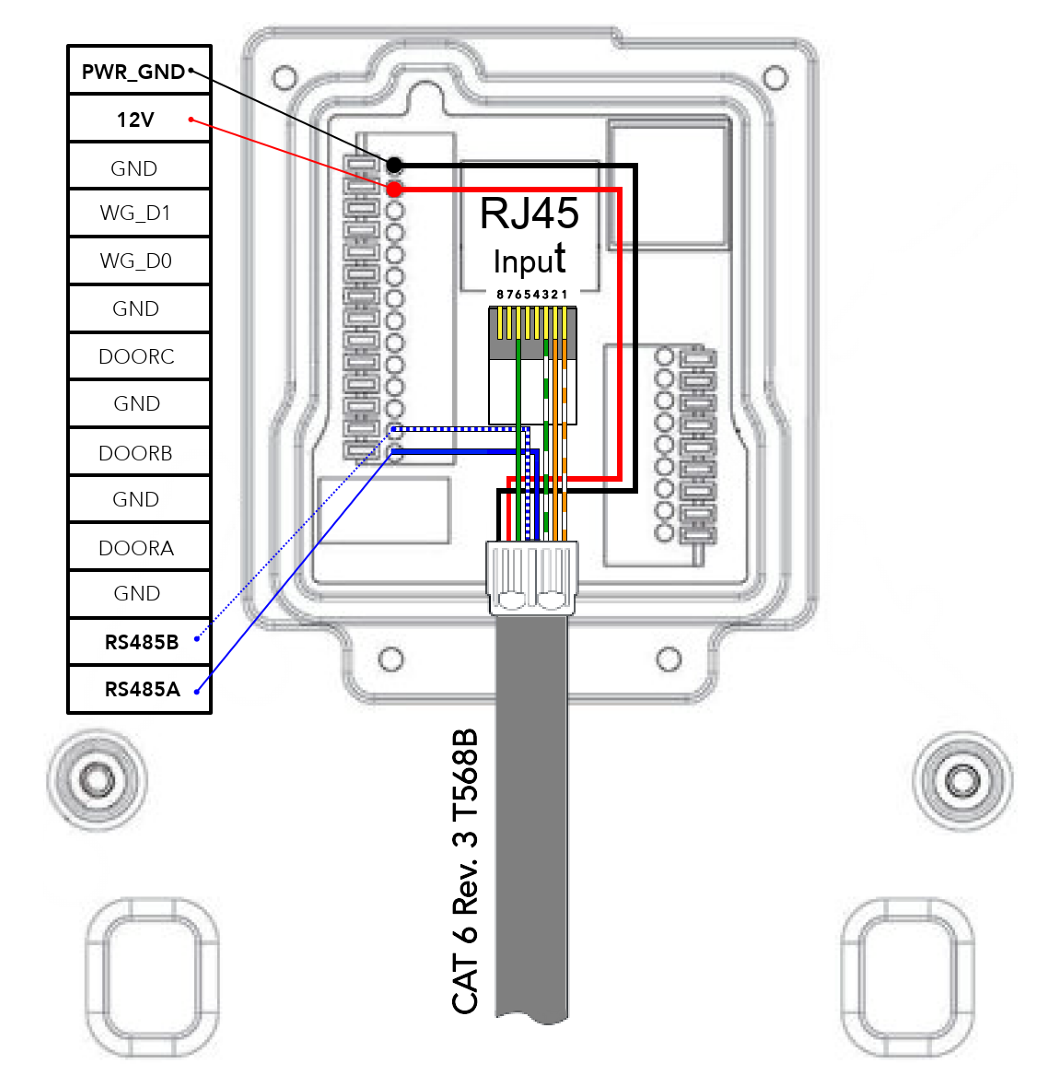

CAT 6 T568B REV 3:

Röd         = 12V

Svart        = PWR_GND

Blå           = RS485A

Blå/Vit      = RS485B

ST2020 ansluts till dörrcentralen ST2029 med ledarna i en CAT 6-kabel enligt följande.

ST2020 ansluts till dörrcentralen ST2029 med ledarna i en CAT 6-kabel enligt följande.

OBS! Observera att det finns andra kabelrevisioner. För en fullständig översikt över samtliga olika kopplingsscheman för både dörrcentral typ 1 och typ 2 för ST2020, se följande artikel.

• För kablarna genom kabelskyddet och anslut dem till motsvarande gränssnitt på huvudkortet enligt instruktionerna ovan. Välj därefter en lämplig storlek på gummipluggen för att täta runt kablarna och fixera dem på plats. När kablarna är på plats monteras tätningsringen på porttelefonen genom att tryckplåten pressas fast och säkras med två ST1,7x4 krysspårsskruvar.

• Använd fyra M3x5 krysspårsskruvar för att fästa kabelskyddet.

3.5.    Montering av enhet

• Innan enheten monteras på väggmonteringsfästet (eller fästet för infälld montering) ska du se till att ta bort etiketten på väggmonteringsboxen.

• För in enheten i väggmonteringsboxen (eller fästet för infälld montering) och säkerställ att kanterna ligger i linje med väggen. Dra därefter enheten nedåt och kontrollera att dess spår hakar fast ordentligt i bakboxens låshakar. Fäst enheten på plats med de två medföljande M3x6-insexskruvarna och insexnyckeln.

5. Externa system

ST2020 har stöd för anslutning till externa system.
 idagsläget finns stöd för (RCO via DB50w, Aptus via data clock kort, Arx via wiegand).

Systemet kan utöver ovan integrera emot de flesta system som har wiegand ingång,
 en Axessa supporttekniker kan vara behjälplig vid installation eller testning.

Wiegand ansluts på WG_D0 / WG_D1

Checkbox öppen dörr aktiveras genom slutning mellan GND -> DOORA

Dörröppning sker via Relä A  COM/NO/NC

ST2020 Inkopplingsplint
