Manual
STEP OSDP Dörrcentral ST2042
Version 1
1.Introduktion
Den här artikeln innehåller instruktioner för att ställa in, installera, använda och underhålla ST2042 POE dörrcentral.
2.Översikt
Nedan följer en översikt över PCB-kortet för de olika modellerna av ST2042
2.1 ST2042 POE+
2.2 Anslutningar
CON3 Spänning kortläsare
CON4 OSDP Kommunikation
J2 Spänningsutgång lås
J4 Larmstatus ingång
J12 Strömförsörning
|
J5 Öppnaknapp
J1 Dörrsensor ingång
J7 Potentialfritt relä
J14 Larmstyrning
|
3 Statusindikeringar LED
ST2042 PCB-kortet är utrustat med tre status LED-indikatorer som ger
viktig information om enhetens status.
- Den första indikatorn märkt ACT på kortet blinkar när den fasta programvaran körs. Denna indikator ska blinka ungefär var femte sekund. Om ACT inte blinkar kan det indikera ett problem med ST2042 eller dess hårdvara.
- Den andra indikatorn är märkt PWR den förblir konstant tänd när ST2042-enheten är strömsatt och fungerar korrekt, denna lysdiod säkerställer att enheten har en stadig strömförsörjning, flimrande på denna lysdiod är troligen ett resultat av brist på tillräcklig strömförsörjning eller POE+-leverans.
- Den tredje indikatorn är WDT och är en watchdog-timer som är systemets övervakning. detta blinkar en gång per sekund när vakthunden är i drift.
4 Strömförsörjning
När du använder ST2042 PoE+ kommer strömförbrukningen att bero på spänningen som används för att driva enheten. Om ST2042 PoE+ drivs med en 24-voltskälla kommer den att förbruka cirka 150 milliampere (mA) ström. Omvänt, om en 12-voltskälla används, kommer ST2043 PoE+ att kräva cirka 300 mA ström.
4.1 AC/DC Extern strömförsörjning
J12-ingången är en anslutningspunkt för en extern strömkälla, som kan vara antingen växelström eller likström. Denna ingång gör att ST2042 kan drivas av en extern strömkälla.
Det acceptabla området för inspänning är mellan 12-24 volt.
detta betyder att alla spänningar inom detta område säkert kan användas för att driva enheten.
OBS: Det är viktigt att notera att användning av en spänning utanför detta område kan orsaka skada på enheten och bör undvikas. Dessutom rekommenderas det att använda en strömförsörjning som är balanserad och krusningsfri, med en minsta kapacitet på 2 ampere. Var noga med att välja en strömförsörjning som är lämplig för fina elektroniska kretsar
4.2 POE+
ST2042 PoE+ styrkort kan effektivt drivas med hjälp av PoE+
(Power over Ethernet) IEEE 802.3at-standard. Detta möjliggör
samtidig överföring av både data och elkraft över en singel
Ethernet-kabel, förenklar installationsprocessen och minskar behovet
för ytterligare strömkablar eller uttag.
OBS: Enligt IEEE 802.3at PoE+-standarden kan varje PoE+-aktiverad port
leverera upp till 30 watt effekt.
4.3 Kortslutningsstift
ST2042 har 2 kortslutningsstift båda används för att justera spänning till lås eller kortläsare.
J3 används för att justera spänningen till J2 Låsutgång.
J8 används för att justera spänningsmatningen till OSDP enheterna anslutna till dörrcentralen.
Klargörande:
- Genom att sätta kortslutningsstiftet till 24v så ansluter du inspänningen till spänningsutgången för lås. Så matar du dörrcentralen med mer än 24v kommer det också att matas vidare till låset.
- Om systemet är spänningssatt med 12v strömförsörjning skall kortslutningsstift vara anslutet till 24V. 24V menas i detta fall till oreglerad spänning.
- 12v på kortslutningsstift kan vara användas om inspänning är mer än 17V.
5 Utgångar
5.1 J2 - Låsutgång
Stiften på "Lås-reläet" är identifierade med etiketterna "+(nc) | - | +(no)".
Rent praktiskt, om du har ett felsäkert elektroniskt lås, skulle du göra det
måste ansluta "+"-tråden till höger stift "+(no)". Omvänt, om du
har en felsäker konfiguration, ska "+"-ledningen anslutas till vänster
stift "+(nc)".
OBS: Det är viktigt att notera att den korrekta kabelkonfigurationen beror på
på vilken typ av elektroniskt lås som används. En felsäker konfiguration låser
dörr i händelse av strömavbrott, medan en felsäker konfiguration låses upp
dörren i samma situation. Därför är det viktigt att identifiera rätt
ledningskonfiguration för det specifika lås som används för att säkerställa korrekt funktion
och säkerhet.
5.2 J7 - Reläutgång
J7 - Reläutgång, är ett potentialfritt relä som kan kopplas till en dörrmiljö på samma sätt som låsutgången. Den kan även kopplas till en egen dörrmiljö för att med egna läsare separat från dörrmiljön som styr låsutgången.
5.3 J14 - Larmförbikoppling
J14 - Larmförbikoppling är en dedikerat relä designad för
styra en larm. Denna omkopplare låter dig styra larm för den angivna zonen
ifrån passagesystemet.
Var medveten om att J14 - Förbikopplare är designad för att endast styra en
zon åt gången. För att hantera flera zoner eller anpassa zonkontroller,
se tillämpliga avsnitt i larmsystemets användarmanual.
Konfiguration av dessa funktioner måste utföras inom larmsystemet
själv för att säkerställa korrekt drift och säkerhet.
6 Ingångar
6.1 J4 - LED +/-
J4-ingången fungerar som en bekräftelse för aktivering eller inaktivering
av larmsystemet. LED-ingången måste vara ansluten när en extern används
larmsystem. Ingången är utformad för att acceptera ett spänningsområde på 5V till 12V DC,
säkerställer kompatibilitet med olika larmsystemkonfigurationer.
5.5 J5 – Öppnaknapp
J5-porten, även känd som öppnaknapp ingången och är utformad för att trigga
en utgång, som standard är den ansluten till låsutgången, men denna kan konfigureras
i Cloud där du kan koppla ingången till flera utgångar.
Öppnaknappen har två olika lägen Normalläge eller Bistabilt
I normalläge, aktivera de anslutna utgångarna och utgångarna släpps när upplåsningstid eller dörr öppnas.
I bistabilt läge, aktivera de anslutna utgångarna och håll dem i aktivt läge tills knappen släpps + öppen tid.
OBS: Det är viktigt att notera att triggning av J5-porten Kan att orsaka en
omedelbar och samtidig aktivering av J7- och J2-portarna. Därför är det
rekommenderas att använda denna funktion noggrant och med vederbörlig hänsyn
av de potentiella konsekvenserna av konfigurationen.
5.6 J1 - Dörrsensor
Dörrsensor ingången används för att övervaka dörrsensorns status,
om ingången är ansluten till en dörrmiljö kommer dörröppningstiden att minskas när dörren öppnas och låset låses.
om en dörrsensor är kopplad till en dörrmiljö går det även att använda den som dörrlarm, i detta fall kommer kortläsaren att genom att ljuda summern kunna informera om en öppen dörr, det kan även rapporteras via e-post.,
7 Gränssnitt
7.1 OSDP gränssnitt
ST2042 är utrustad med ett OSDP kommunikationsgränssnitt, detta används för att ansluta en OSDP-slav
(Kortläsare eller Lås) till styrenheten.
Kortläsaren ansluts till dörrcentral genom att använda CON3 strömutgång och CON4 OSDP-utgång.
Spänning till kortläsaren styrs med J8-bandstiftet
Observera: Inga skarvar får förekomma mellan Dörrcentral och kortläsare
8 Installation
VARNING: Sätt bara på ST2043 PoE+ när du noggrant har läst och
förstod dessa instruktioner och bekräftade att enheten är korrekt ansluten.
Underlåtenhet att följa dessa instruktioner kan leda till skada på produkten och
göra den obrukbar
8.1 Förberedelse i cloud programvara
Innan du installerar ST20402 Dörrkontroller är det viktigt att se till att följande uppgifter har slutförts i Steplock Cloud.
- Skapa en Cloud Tenant för slutkunden. Denna hyresgäst kommer att fungera som en plattform för att hantera och övervaka enheten och dess tillhörande komponenter.
- Skapa en fastighet hos slutkundens molnhyresgäst. Detta gör det möjligt för slutkunden att hantera och övervaka enheten och dess associerade komponenter inom en specifik plats. Ett system måste ha minst en egenskap.
- Lägg till enhetens MAC-adress till slutkundens Cloud-hyresgäst. Detta säkerställer att åtkomstsystemet är korrekt integrerat och kan kommunicera med den angivna enheten.
8.2 Kablering
Innan du installerar ST2042 Dörrkontroller är det viktigt att säkerställa detta
alla nödvändiga kablar är korrekt installerade i dörrplatsen
8.2.1 Ethernet kabel
Den första och viktigaste kabeln är nätverkskabeln som krävs för att vara minst CAT6 och ansluta dörrcentral med den PoE+-aktiverade switchen. Denna kabel ger ström och Ethernet-anslutning för tvåvägskommunikation mellan dörrcentral och molnet. För att säkerställa korrekt installation, rekommenderas det att testa CAT 6-kabeln med en nätverkstester för att bekräfta att den fungerar korrekt.
8.2.2 Standard kablage
Förutom Ethernet-kabeln krävs standardkablar för att ansluta det elektroniska låset, utgångsknappen och andra relaterade komponenter till dörrkontrollen. Det är viktigt att installera dessa kablar säkert för att förhindra komplikationer eller fel under installationsprocessen.
Obs: När du använder en extern strömförsörjning för dörrcentral , är det lämpligt att verifiera att den inkommande strömmen ligger inom det rekommenderade intervallet. Genom att göra det kan du förhindra potentiella strömrelaterade problem och säkerställa att enheten fungerar korrekt.
8.2.3 Verktyg, kablar och pluggar
Att vara väl förberedd med nödvändig utrustning kan underlätta en smidig
och effektiv installation, vilket minskar sannolikheten för att stöta på problem eller förseningar.
Några av verktygen du kanske vill ha till hands för en sömlös installation
include:
• Ett högkvalitativt RJ45-avslutningsverktyg är oumbärligt för en framgångsrik installation.
Detta verktyg garanterar en säker och korrekt avslutning av CAT6-kabeln till RJ45-kontakten, vilket är avgörande för att upprätta en stabil och pålitlig anslutning mellan dörrcentral och den PoE+-aktiverade strömbrytaren.
• En RJ45-nätverkskabeltestare är nödvändig för att utvärdera CAT6-kabeln efter avslutning. Detta instrument hjälper till att verifiera att kabeln har avslutats korrekt och fungerar som avsett, vilket säkerställer anslutningens integritet.
Obs: Det är viktigt att använda högkvalitativa RJ45-kontakter för säkra och exakta avslutningar, eftersom detta bidrar till stabila och pålitliga anslutningar. Se till att använda korta pluggar för att bibehålla optimal prestanda och anslutning.
• CAT6-kabel, antingen skärmad eller oskärmad, krävs för anslutningen mellan ST2043 och den PoE+-aktiverade switchen. Valet av skärmad eller oskärmad kabel beror på den specifika installationsmiljön och kraven.
8.3 Installation
OBS: Det är viktigt att verifiera att alla kablar är korrekt installerade och
säkert för att förhindra eventuella komplikationer eller fel under installationsprocessen.
Det rekommenderas att visuellt inspektera alla kablar och använda en nätverkstester för att bekräfta
att kablarna är i gott skick innan du fortsätter med installationen.
Detta kommer att hjälpa till att förhindra eventuella problem som kan uppstå på grund av felaktiga eller felaktiga installerade kablar.
Viktigt: Avlägsna alltid strömförsörjningen till dörrcentralen innan du ansluter nya tillbehör.
8.3.1 Placering
En vanlig plats för montering av dörrcentralen är ovanför dörren, som denna är
vanligtvis där det mesta av det elektroniska låset, utgångsknappen och dörröppnarens anslutning finns.
8.4 Anslut lås
8.4.1 Fail Secure
För att konfigurera ST2043 för felsäkert läge, anslut den positiva (“+”) ledningen
till höger stift “+(no)” på J2 Lock Output och den negativa (“-“) ledningen till
mitt stiftet på J2 Lock Output, som visas nedan. Var noga med att ställa in
spänningsstift till rätt spänning på låset.
Obs: När dörrcentralen drivs med 12V är den maximala utspänningen 12V.
ställ alltid in J3 bandstift till 24v (oreglerat) när du använder systemet på 12v, anledningen är att dörrkontroller använder en stepdown för att skapa 12V och den behöver minst 17v för att fungera korrekt.
8.4.2 Fail safe
För att konfigurera ST2043 för felsäker drift, anslut den positiva (+) ledningen
till vänster stift "+(nc)" på J2 Lock Output och den negativa (-) ledningen till
mitt stift (-) på J2 Lock Output. Denna ledningskonfiguration säkerställer att
dörren förblir olåst i händelse av ett strömavbrott, vilket möjliggör säker
utgång från byggnaden.
Obs: När dörrcentralen drivs med 12V är den maximala utspänningen 12V.
ställ alltid in J3 bandstift till 24v (oreglerat) när du använder systemet på 12v, anledningen är att dörrkontroller använder en stepdown för att skapa 12V och den behöver minst 17v för att fungera korrekt.
OBS: Om andra elektroniska lås än Steplock används är det det rekommenderas att installera en skyddsdiod (t.ex. 1n4004) mellan elektroniskt lås och utgången.
8.5 Anslut öppnaknappen
Att ansluta utgång/öppna-knappen till dörrkontrollen är en enkel process. Anslut dem till J5-kontakten, om knappen behöver strömförsörjas anslut ström till CON3.
OBS: Om du planerar att använda flera kortläsare och en öppen knapp som behöver strömförsörjning är det viktigt att planera din strömförbrukning noggrant för att säkerställa att du har tillräckligt med ström tillgänglig för alla enheter du behöver använda.
8.6 Dörr sensor
Att ansluta dörrsensorn till dörrkontrollen är en enkel uppgift. Anslut till-ledningarna till J1-dörrsensoringången enligt bilden nedan.
8.7 Kortläsare

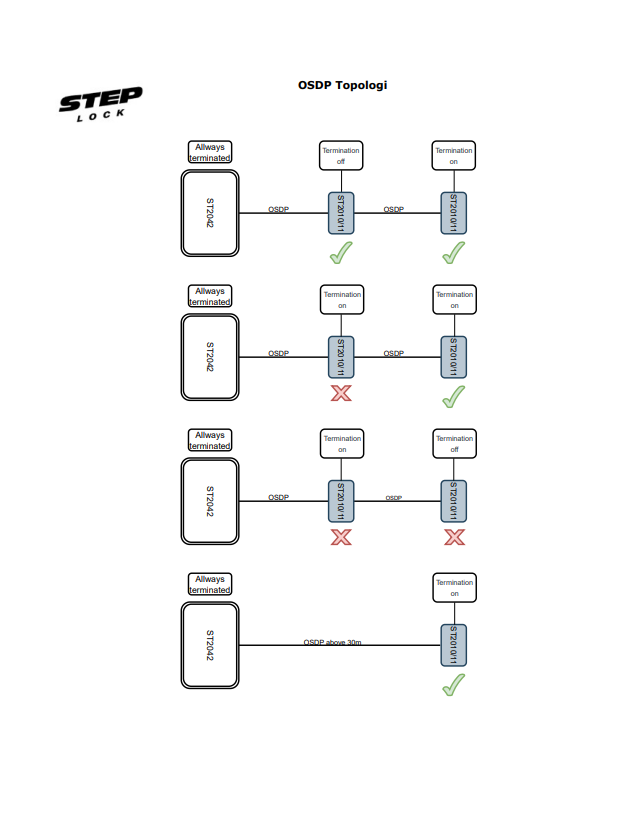

Dörrcentralen har ett gränssnitt för OSDP-enheter, OSDP-gränssnittet är placerat vid CON4 och Power är placerat vid CON3, från dessa två kontakter går det 4 kablar
till kortläsaren.
Dörrcentral kan hantera upp till 4 individuella kortläsare på en ST2042 dörrkontroller.
OBS:
- Det är viktigt att adressera varje kortläsare till en unik adress med adressomkopplaren på läsaren, om du använder andra märken av läsare än Steplock, vänligen informera läsarmanualen för instruktioner hur man adresserar den specifika OSDP-enheten.
- Rådgör alltid med kortläsarens manual innan du ansluter strömmen till CON3, strömmen justeras genom att välja mellan 12v eller 24v ut
- 24V på bandstiftet betyder att oreglerad ström är ansluten till utgången.
- 12V på kortslutningsstift betyder reglerad effekt detta ger 12V ut om du driver enheten med minst 17V.
- Om systemet drivs med 12V ska bandstiftet ställas in på 24V aka (oreglerad). Detta kommer att ge 12v utgång.
8.8 Inbrottslarm
Dörrkontrollenheten kan kopplas som Master till ett larmsystem.
När dörrkontrollen är ansluten till ett larmsystem kan den hantera
aktivera / avaktivera och automatisk tillkoppling.
Du ansluter dörrcentralen genom att koppla en förbikopplare ingång till J14 Förbikopplaren
och en utgångsstatus till J4-ingången. J4 kan ta emot +/5-12 v dc som status.
Obs! Denna bild illustrerar anslutning till larm, detta kan behöva kompletteras med motstånd för att få en enkel eller dubbel balanserad slinga, se larmsystemets manual.
8.9 Starta enheten
Vi har nu kommit till den punkt där allt som behövs för att manövrera dörrcentralen är anslutet och vi kan slå på ström.
8.9.1 POE+
Anslut POE+ ethernetkabeln till ethernetanslutningen i dörrkontrollen.
Dörrcentralen ska starta genom att först tända strömmen och efter det ska watchdog-LED:n efter cirka 30 sekunder börja blinka.
Nu är systemet startat.
8.9.2 AC/DC Strömförsörjning
Anslut strömförsörjningen till J12 Spännings-ingången och anslut sedan Ethernet-kabeln till dörrkontrollen.
Dörrcentralen ska starta genom att först tända strömmen och efter det ska watchdog-LED:n efter cirka 30 sekunder börja blinka.
Nu är systemet startat
