MANUAL
STEP Handle reader ST2012
Innehåll
6.1 Skapa system och lägga till enhet
1 Tekniska specifikationer
| Specifikations | ST2012 |
| Ström | 3,6V ER18505 |
| Strömförbrukning | 139 μA (vila) 969 μA (Autentisering) |
| Kort teknologi | MiFare, MiFare DesFire ev1, ev2, ev3 |
| Läsavstånd | 10–30 mm (beroende på korttyp) |
| Optisk indikering | LED Röd/Grön/Blå |
| Akustisk indikering | Akustisk buzzer |
| IP klass | IP21 |
| Färg | Svart |
| Kommunikation | BLE, MiFare |
| Driftmiljö | 0–50 °C |
| Mått (en sida) | 62 x 160 x 71 mm (H x W x D) |
2 Översikt
Följande är en översikt av STEP Handle-läsaren ST2012.

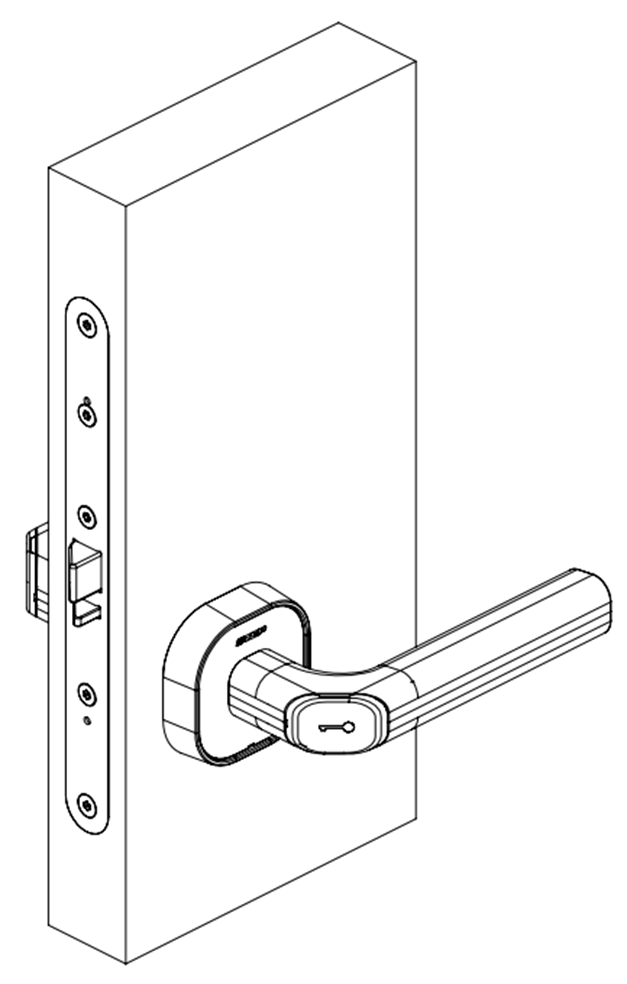

2.1 STEP Handle reader

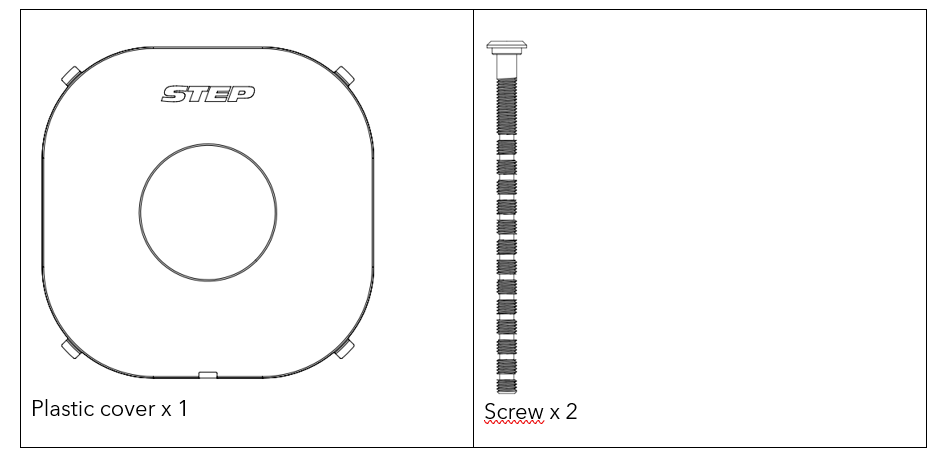

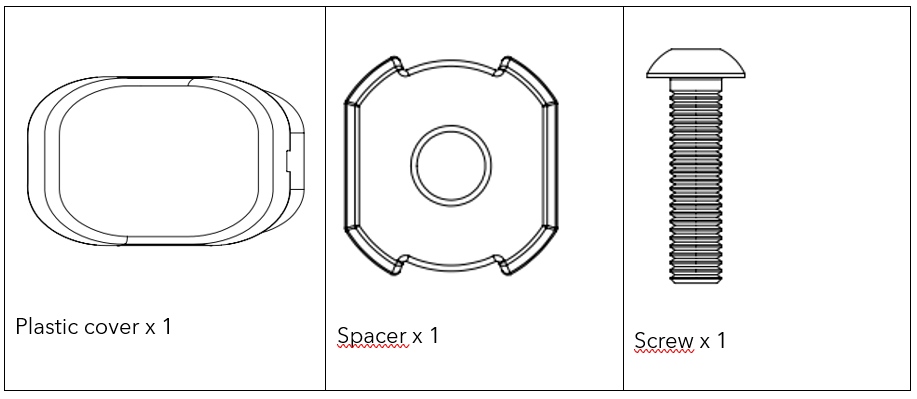

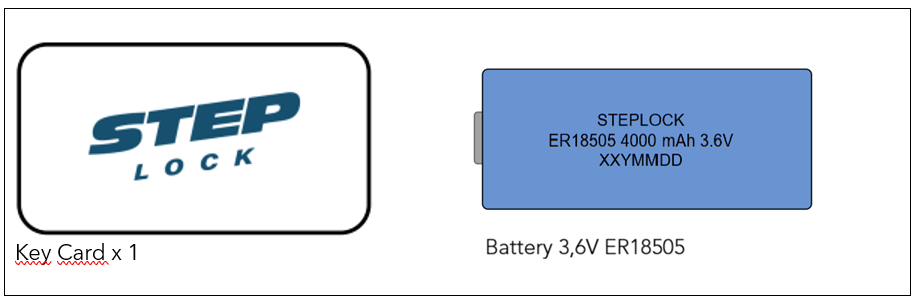

3 Inkluderat i paketet
För att öppna batterilock krävs en 1,5 mm insexnyckel
Batteriet är förmonterat i handtaget
4 Installation
Följande instruktioner gäller för installationen av STEP Handle-läsaren ST2012.
Handtaget kan monteras på ett standard låshus, dorndjup 50 mm i modul eller modernt utförande samt Euro-DIN.
4.1 Measurement
I paketet ingår klippbara skruv samt 8 mm fyrkantspinne
Originaldelar passar för dörrar upp till 65 mm breda (A-mått)
Är A-mått större än 65 mm krävs tillbehör enlig nedan:
ST1088-110: 8 mm fyrkatspinne med en längd på 110 mm
ST17901-140S: Klippbara skruv med en längd på 140 mm
Se nedan för att kontrollera måtten mot A-mått på dörr.
- Längd på tryckespinne: A-mått +5-18 mm
- Längd på cylinderskruvar: A-mått +20–25 mm

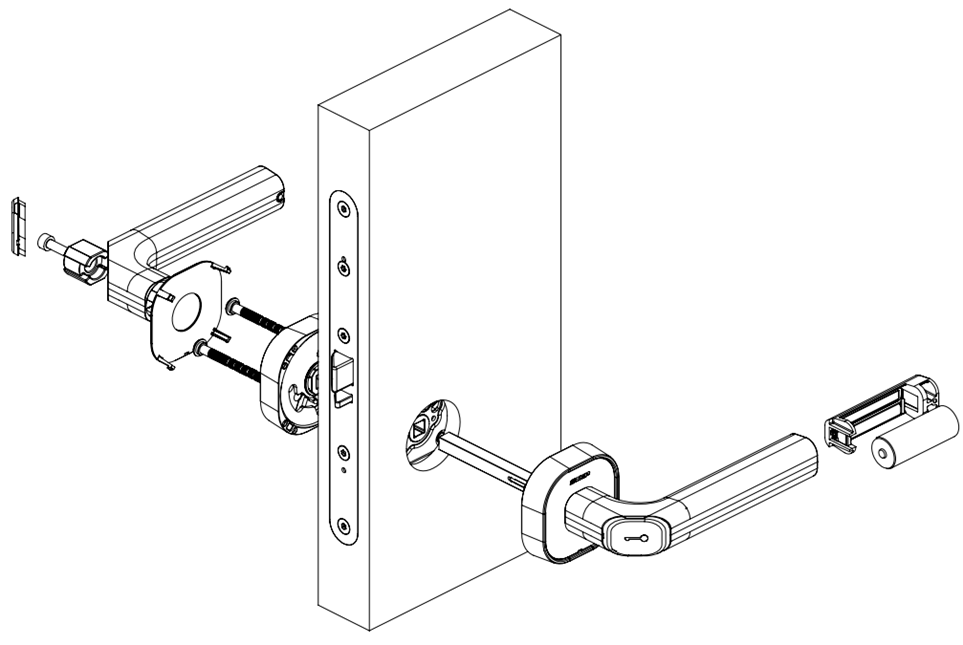

4.2 Fysisk installation
1.

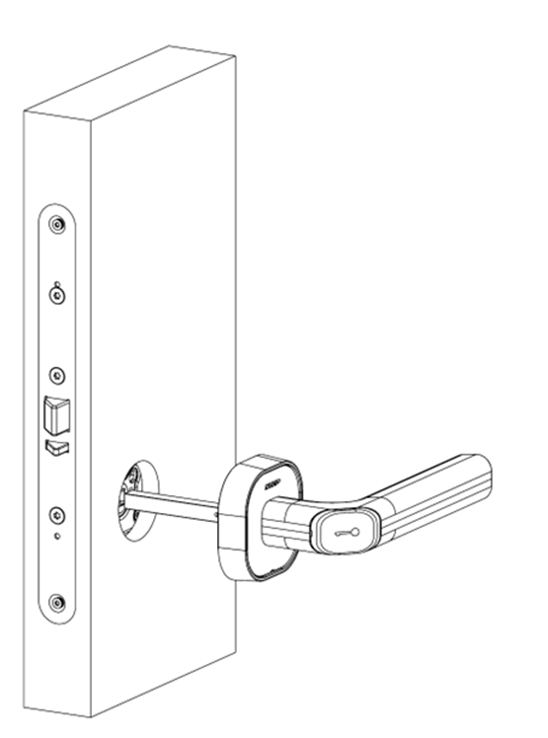

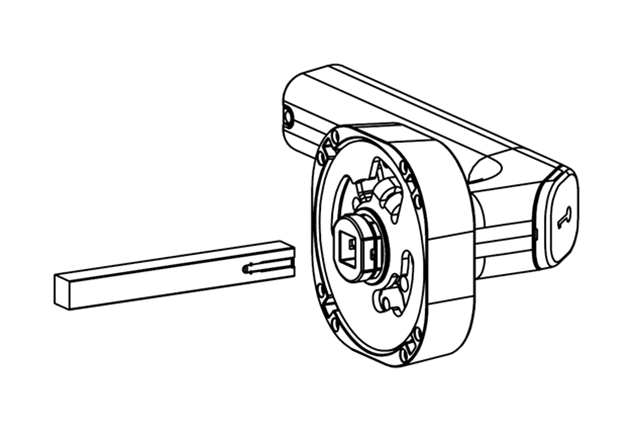

Sätt tryckespinnen i dörrhandtaget så att fjädern klickar in i hålet. Kontrollera att den sitter ordentligt fast.
2.
Installera det yttre handtaget på utsidan av dörren.
3.

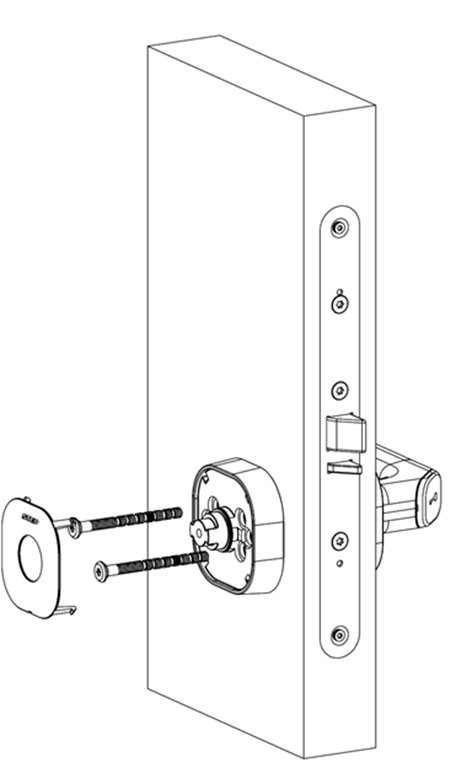

Installera den inre rosetten med två skruvar och tryck plastlocket på plats.
4.

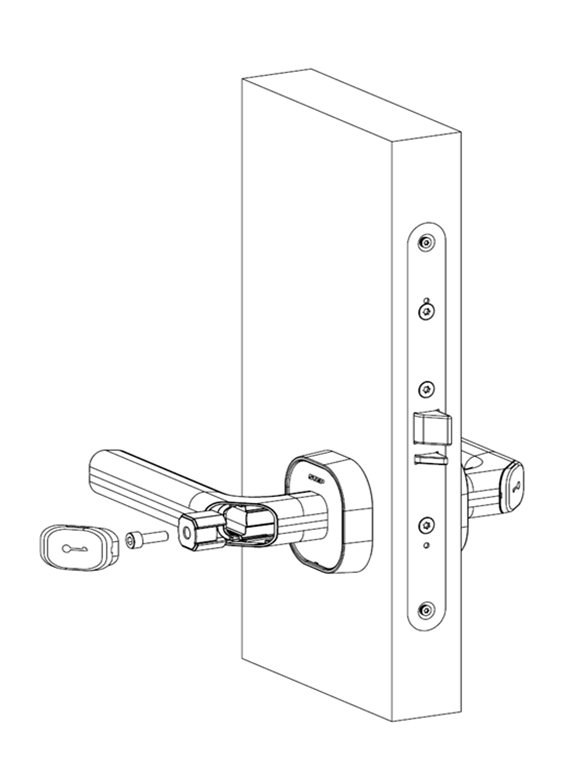

Installera det inre handtaget och tryck sedan plastlocket på plats.
5.

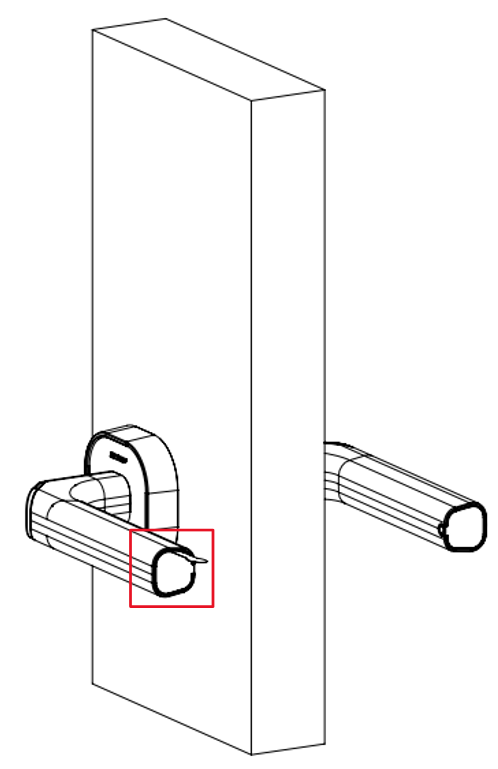

Dra ut batteri-fliken för att starta handtaget.
5 Strömförsörjning
1 batteri, ER18505, 3.6V. Batteriet ingår i produkten.
Artikelnummer: ST2089
Låg batteristatus indikeras genom att LED blinkar gult/grönt vid öppning
5.1 Batteri

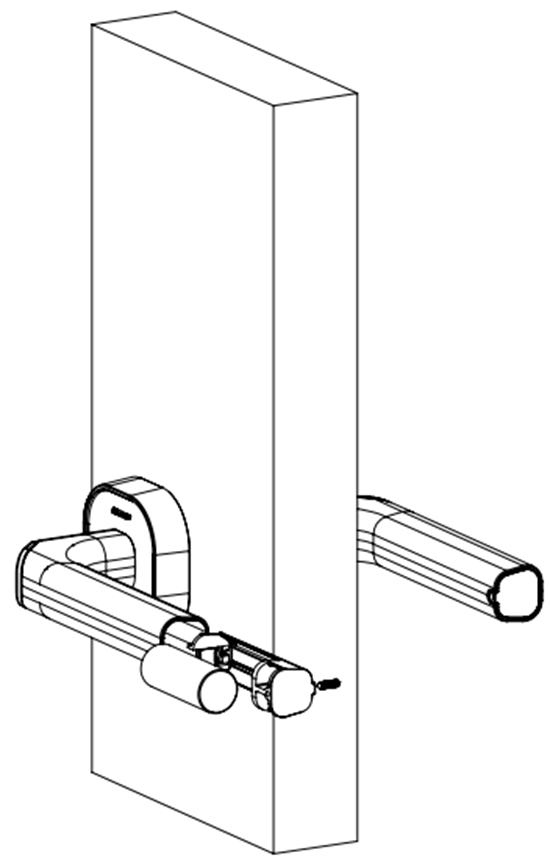

Ta bort stoppskruven på baksidan av handtaget med en 1,5 mm insexnyckel och ta bort batterihållaren. Sätt in det nya batteriet i batterihållaren och sätt tillbaka det i handtaget. Lås batterihållaren med stoppskruven bakifrån.
6. StepLock Lite APP
Följande instruktioner gäller för att lägga till STEP ST2012-dörrhandtaget i StepLock Lite-appen.
6.1 Skapa system och lägga till enhet
Det konto som är inloggat när systemet skapas kommer automatiskt bli systemägare och kan inte ta bort systemet eller sina egna adminrättigheter.
Behöver man byta systemägare kontaktar man supporten så hjälper vi till med detta.
Vi rekommenderar att man skapar systemet på slutanvändarens konto.

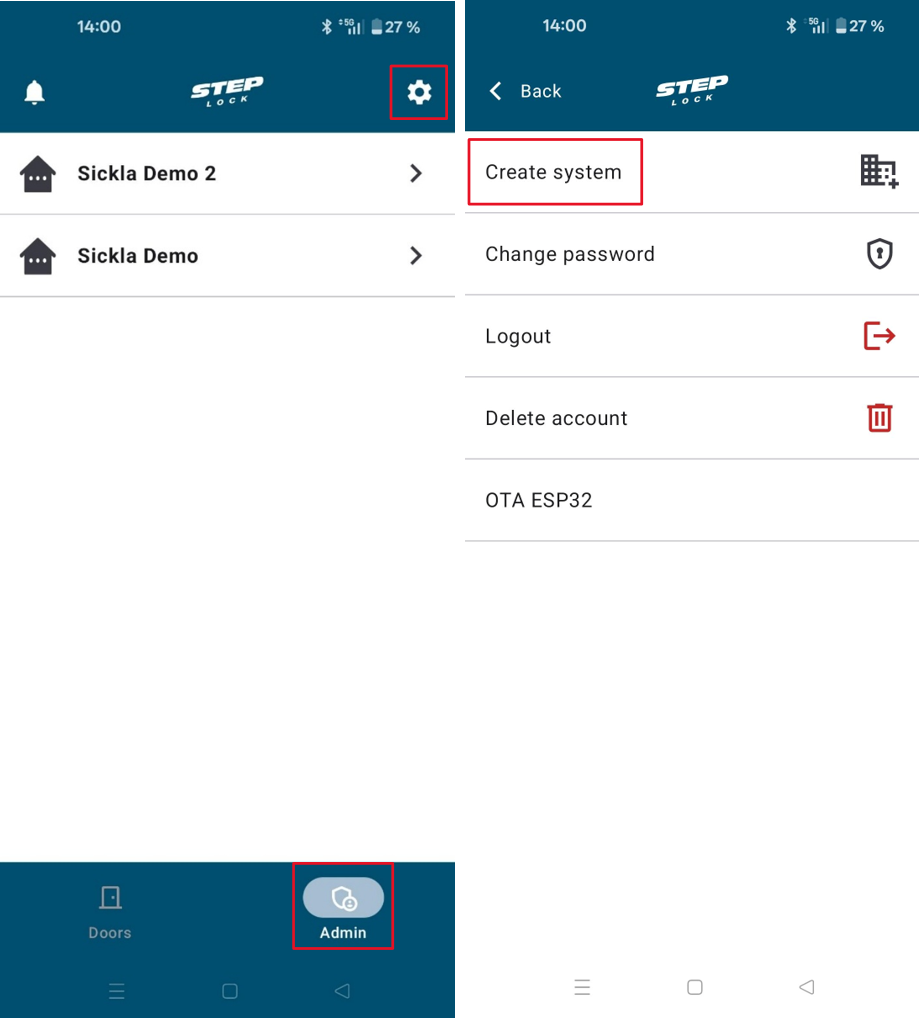

- Inställningar (utrustning) > Skapa system.

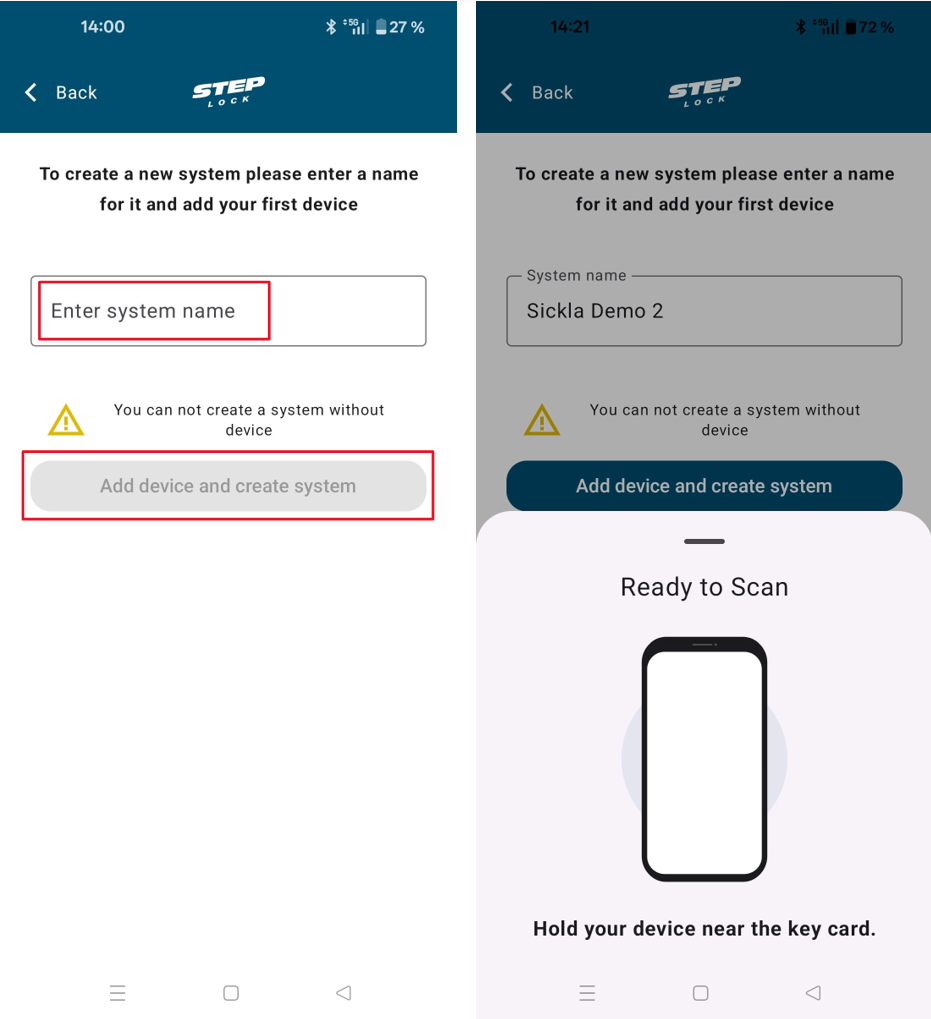

2. Ange systemnamn > Lägg till enhet och skapa system > Skanna nyckelkortet på baksidan av mobiltelefonen.
Obs: Du kan inte skapa ett system utan en enhet.

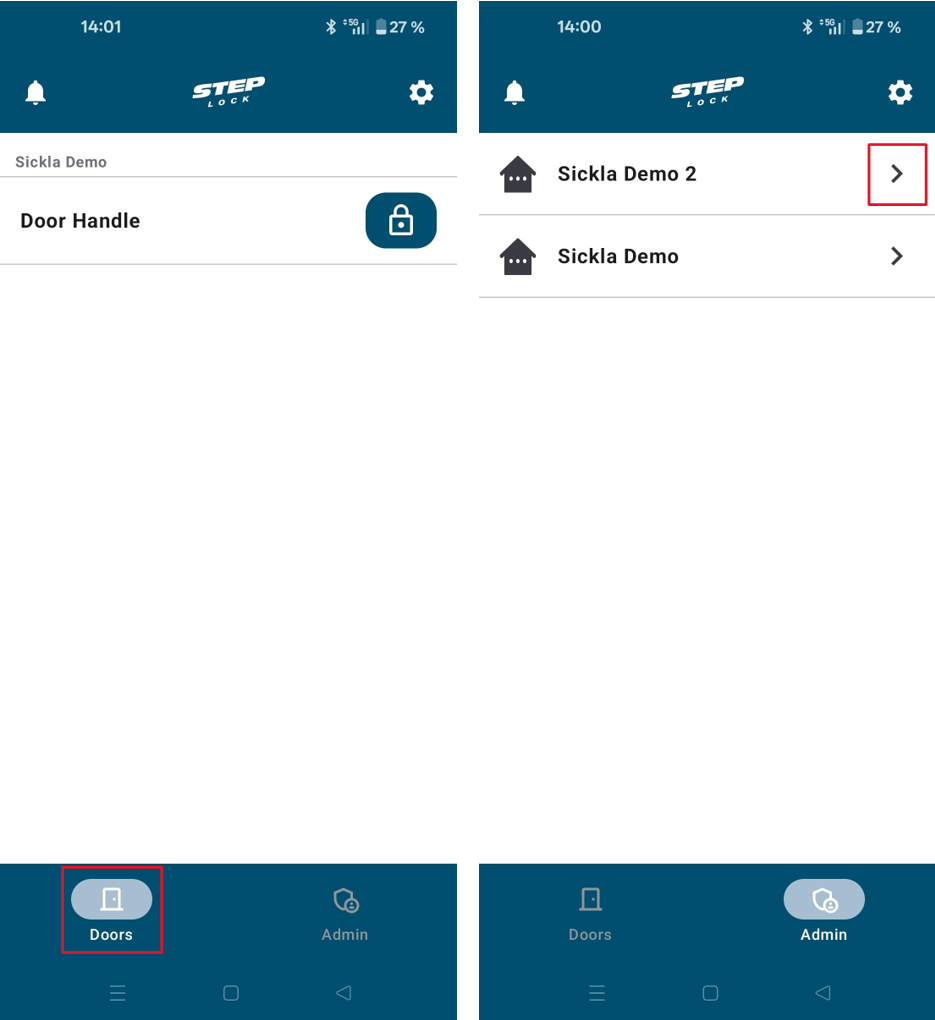

3. Hitta nu ditt system med den anslutna enheten under "Dörrar". För att lägga till fler enheter, gå till Admin > välj det aktuella systemet.

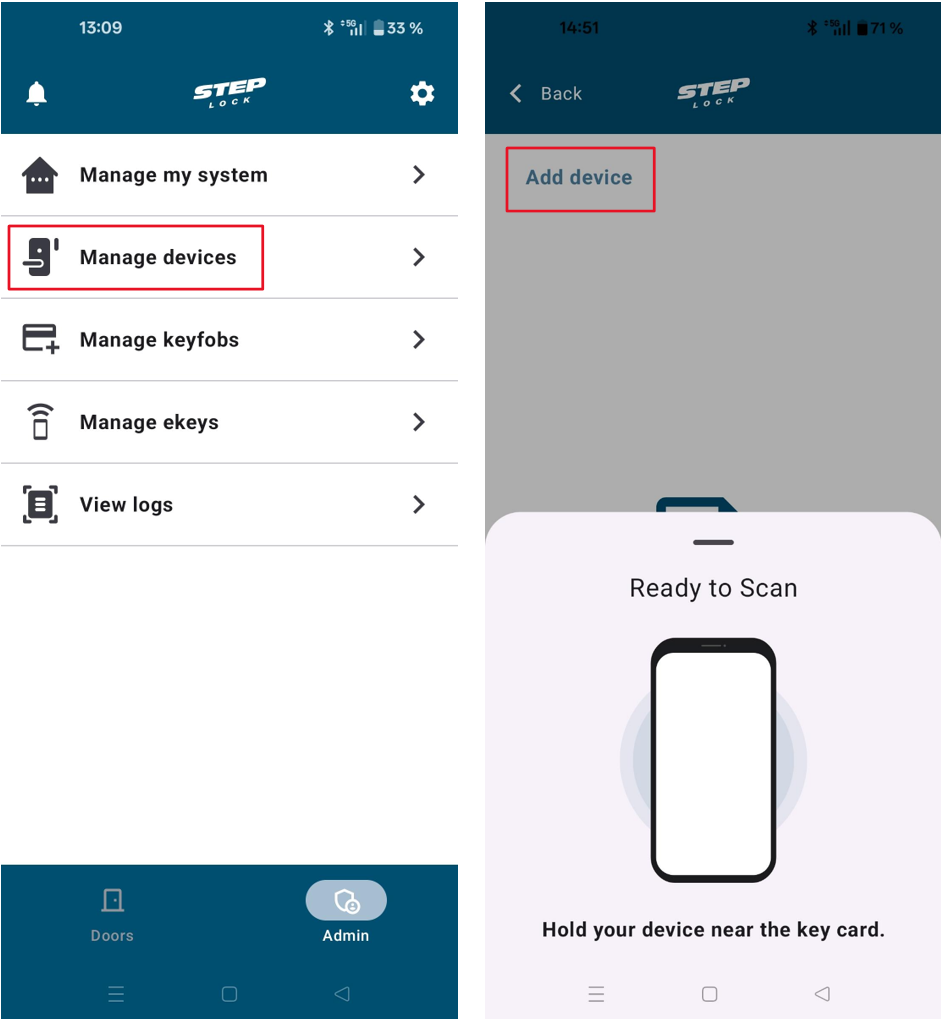

4. Hantera enheter > Lägg till enhet > Skanna nyckelkortet på baksidan av din mobiltelefon. För mer information om StepLock Lite-appen, se den fullständiga manualen: "StepLock Lite App"

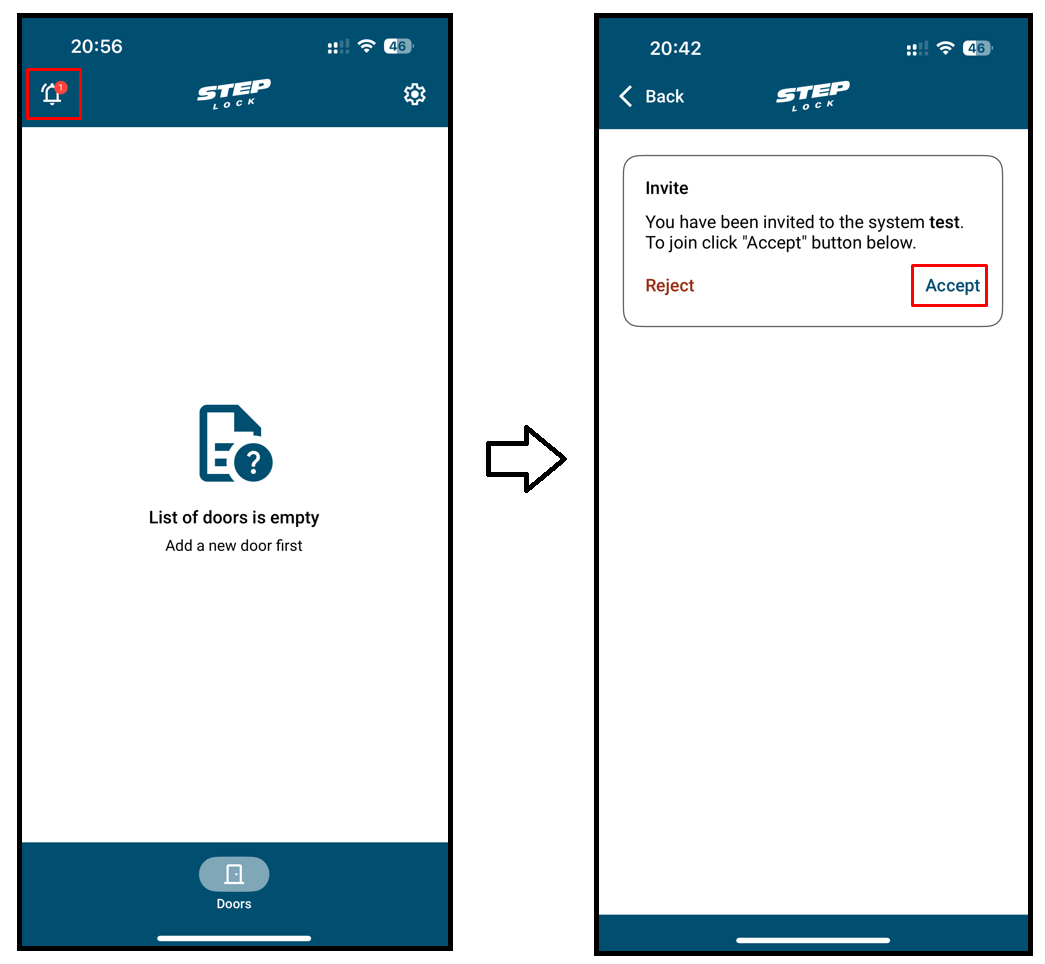

OBS: Om du har blivit inbjuden som användare och inte fått någon notifikation. Vänligen stäng ner appen och öppna den igen.
