Manual

STEP OSDP Dörrcentral ST2042-DCE
Version 1

Artikelnummer: ST2042-DCE

1.Introduktion

Den här artikeln innehåller instruktioner för att ställa in, installera, använda och underhålla ST2042 DCE dörrcentral.

1.1 Tekniska specifikationer

2.Översikt

Nedan följer en översikt över PCB-kortet för de olika modellerna av ST2042

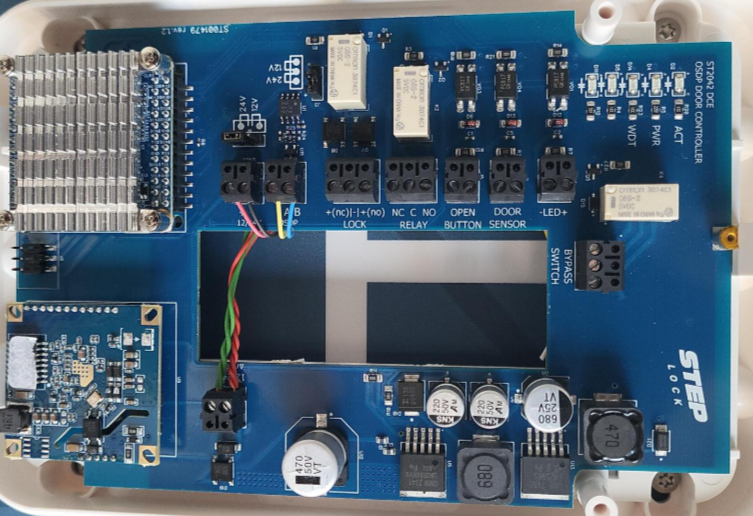

2.1 ST2042 DCE

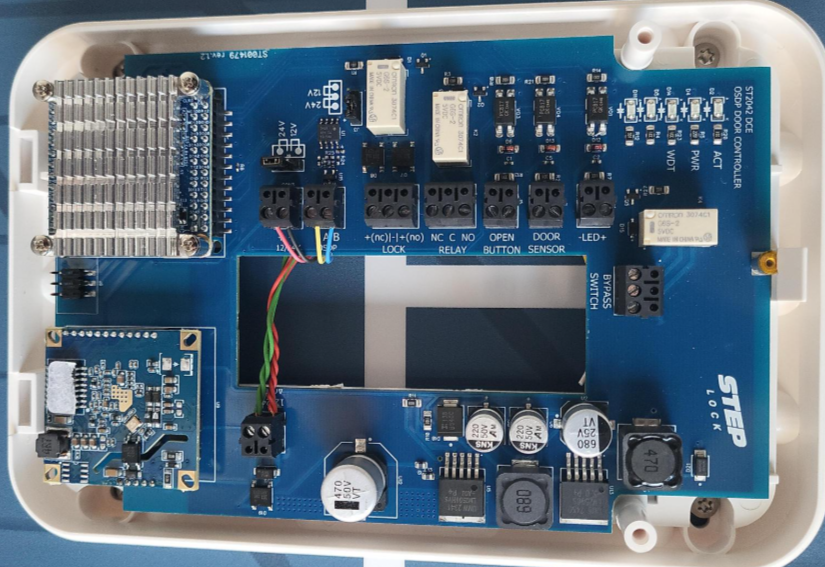

2.2 Anslutningar

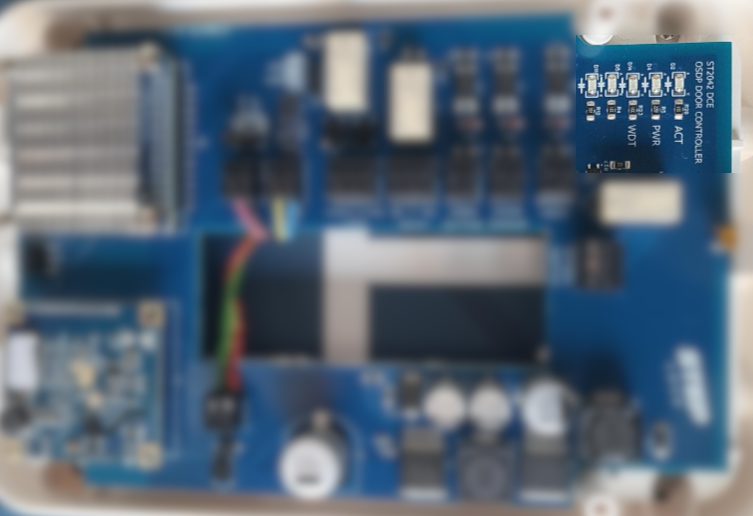

3 Statusindikeringar LED

ST2042 PCB-kortet är utrustat med tre status LED-indikatorer som ger
viktig information om enhetens status.

• Den första indikatorn märkt ACT på kortet blinkar när den fasta programvaran körs. Denna indikator ska blinka ungefär var femte sekund. Om ACT inte blinkar kan det indikera ett problem med ST2042 eller dess hårdvara.
• Den andra indikatorn är märkt PWR den förblir konstant tänd när ST2042-enheten är strömsatt och fungerar korrekt, denna lysdiod säkerställer att enheten har en stadig strömförsörjning, flimrande på denna lysdiod är troligen ett resultat av brist på tillräcklig strömförsörjning.
• Den tredje indikatorn är WDT och är en watchdog-timer som är systemets övervakning. detta blinkar en gång per sekund när vakthunden är i drift.

4 Strömförsörjning

ST2042 DCE strömförsörjs via ST2055 DCE-Master. För mer information, läs manualen för ST2055.

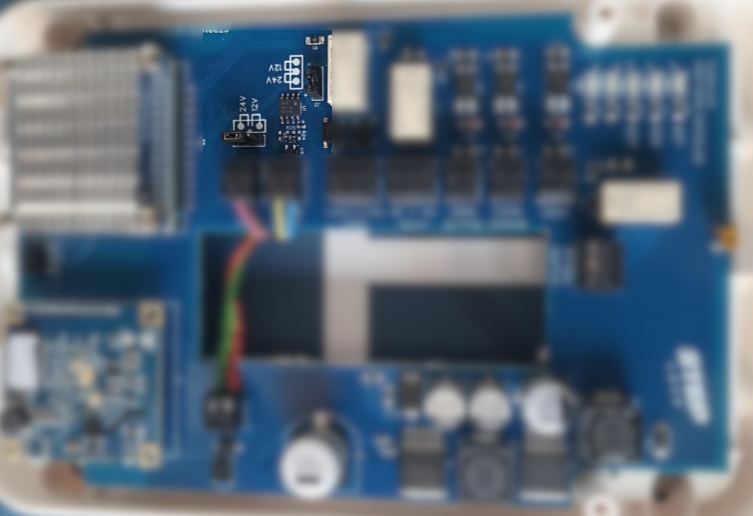

4.1 Bygelstift

ST2042 har 2 bygelstift båda används för att justera spänning till lås eller kortläsare.

J3 används för att justera spänningen till J2 Låsutgång.
J8 används för att justera spänningsmatningen till OSDP enheterna anslutna till dörrcentralen.


Klargörande:

• Genom att sätta bygelstiftet till 24v så blir spänningen till låsutgången 24VDC
• Genom att sätta bygelstiftet till 12v så blir spänningen till låsutgången 12VDC


5 Utgångar

5.1 J2 - Låsutgång

Stiften på "Lås-reläet" är identifierade med etiketterna "+(nc) | - | +(no)".
Rent praktiskt, om du har ett felsäkert elektroniskt lås, skulle du göra det
måste ansluta "+"-tråden till höger stift "+(no)". Omvänt, om du
har en felsäker konfiguration, ska "+"-ledningen anslutas till vänster
stift "+(nc)".


OBS: Det är viktigt att notera att den korrekta kabelkonfigurationen beror på
på vilken typ av elektroniskt lås som används. En felsäker konfiguration låser
dörr i händelse av strömavbrott, medan en felsäker konfiguration låses upp
dörren i samma situation. Därför är det viktigt att identifiera rätt
ledningskonfiguration för det specifika lås som används för att säkerställa korrekt funktion
och säkerhet.

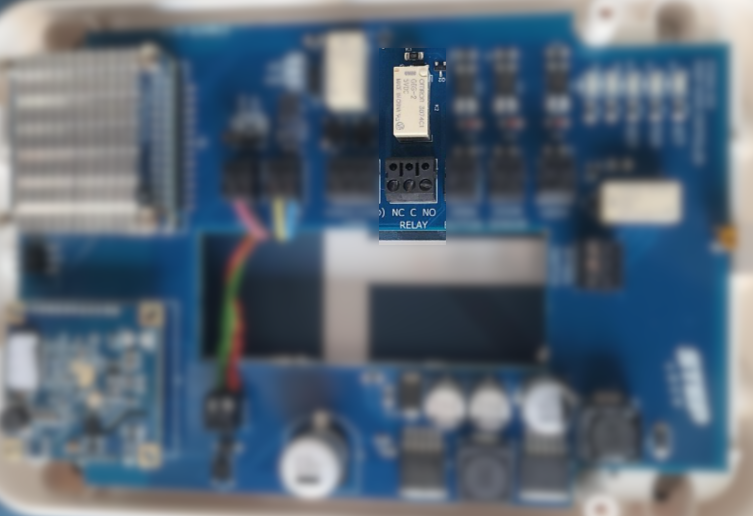

5.2 J7 - Reläutgång

J7 - Reläutgång, är ett potentialfritt relä som kan kopplas till en dörrmiljö på samma sätt som låsutgången. Den kan även kopplas till en egen dörrmiljö för att med egna läsare separat från dörrmiljön som styr låsutgången.

5.3 J14 - Larmförbikoppling

J14 - Larmförbikoppling är en dedikerat relä designad för
styra en larm. Denna omkopplare låter dig styra larm för den angivna zonen
ifrån passagesystemet.

Var medveten om att J14 - Förbikopplare är designad för att endast styra en
zon åt gången. För att hantera flera zoner eller anpassa zonkontroller,
se tillämpliga avsnitt i larmsystemets användarmanual.
Konfiguration av dessa funktioner måste utföras inom larmsystemet
själv för att säkerställa korrekt drift och säkerhet.

6 Ingångar

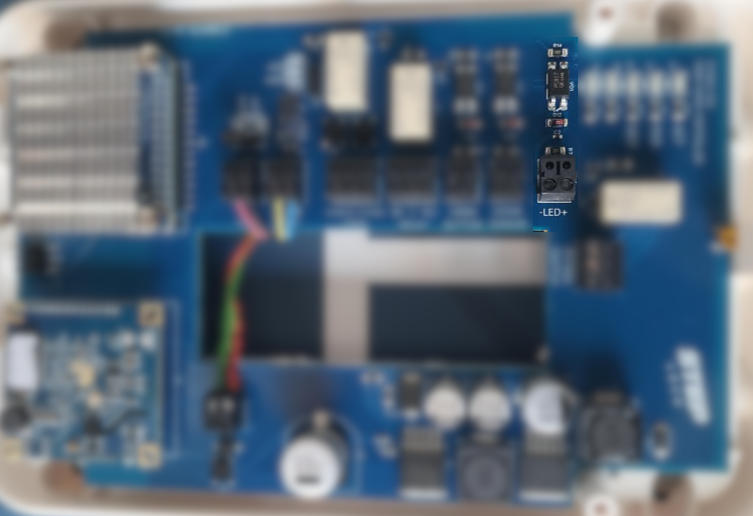

6.1 J4 - LED +/-

J4-ingången fungerar som en bekräftelse för aktivering eller inaktivering
av larmsystemet. LED-ingången måste vara ansluten när en extern används
larmsystem. Ingången är utformad för att acceptera ett spänningsområde på 5V till 12V DC,
säkerställer kompatibilitet med olika larmsystemkonfigurationer.

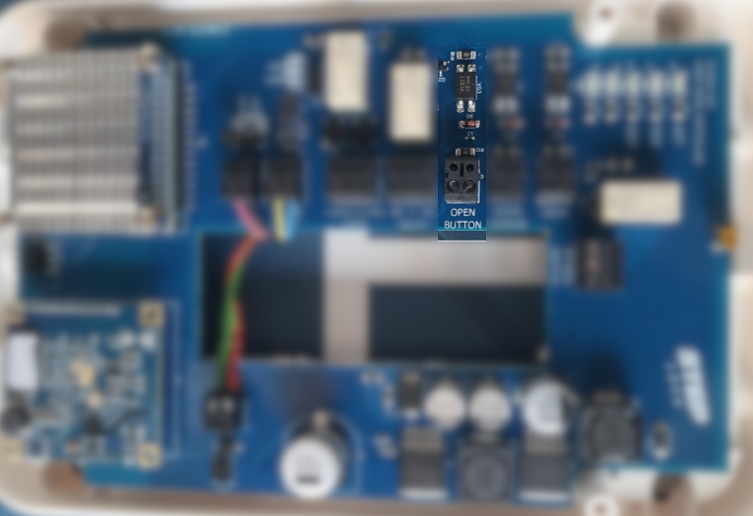

5.5 J5 – Öppnaknapp

J5-porten, även känd som öppnaknapp ingången och är utformad för att trigga
en utgång, som standard är den ansluten till låsutgången, men denna kan konfigureras
i Cloud där du kan koppla ingången till flera utgångar.

Öppnaknappen har två olika lägen Normalläge eller Bistabilt

I normalläge, aktivera de anslutna utgångarna och utgångarna släpps när upplåsningstid eller dörr öppnas.

I bistabilt läge, aktivera de anslutna utgångarna och håll dem i aktivt läge tills knappen släpps + öppen tid.

OBS: Det är viktigt att notera att triggning av J5-porten Kan att orsaka en
omedelbar och samtidig aktivering av J7- och J2-portarna. Därför är det
rekommenderas att använda denna funktion noggrant och med vederbörlig hänsyn
av de potentiella konsekvenserna av konfigurationen.

5.6 J1 - Dörrsensor

Dörrsensor ingången används för att övervaka dörrsensorns status,
om ingången är ansluten till en dörrmiljö kommer dörröppningstiden att minskas när dörren öppnas och låset låses.

Om en dörrsensor är kopplad till en dörrmiljö går det även att använda den som dörrlarm, i detta fall kommer kortläsaren att genom att ljuda summern kunna informera om en öppen dörr, det kan även rapporteras via e-post.

7 Gränssnitt

7.1 OSDP gränssnitt

ST2042 är utrustad med ett OSDP kommunikationsgränssnitt, detta används för att ansluta en OSDP-slav
(Kortläsare eller Lås) till styrenheten.

Kortläsaren ansluts till dörrcentral genom att använda CON3 strömutgång och CON4 OSDP-utgång.

Spänning till kortläsaren styrs med J8-bygeltift

Observera: Inga skarvar får förekomma mellan Dörrcentral och kortläsare

8 Installation

VARNING: Sätt bara på ST2042 DCE när du noggrant har läst och
förstod dessa instruktioner och bekräftade att enheten är korrekt ansluten.
Underlåtenhet att följa dessa instruktioner kan leda till skada på produkten och
göra den obrukbar

8.1 Förberedelse i cloud programvara

Innan du installerar ST20402 Dörrkontroller är det viktigt att se till att följande uppgifter har slutförts i Steplock Cloud.

• Skapa en Cloud Tenant för slutkunden. Denna hyresgäst kommer att fungera som en plattform för att hantera och övervaka enheten och dess tillhörande komponenter.
• Skapa en fastighet hos slutkundens molnhyresgäst. Detta gör det möjligt för slutkunden att hantera och övervaka enheten och dess associerade komponenter inom en specifik plats. Ett system måste ha minst en egenskap.
• Lägg till enhetens MAC-adress till slutkundens Cloud-hyresgäst. Detta säkerställer att åtkomstsystemet är korrekt integrerat och kan kommunicera med den angivna enheten.

8.2 Kabeldragning

Innan du installerar ST2042 Dörrkontroller är det viktigt att säkerställa att alla nödvändiga kablar är korrekt installerade i dörrmiljön.

Observera att varje utgång för spänning och kommunikation på DCE-Master 2055 är försedd med en säkring på 1,5 A. Detta måste beaktas vid dimensionering av ansluten strömförbrukande utrustning. Man kan uppgradera denna säkring. Läs mer i manual för ST2055.

8.2.1 Kabel

Förutom kabel från DCE-Master UPS krävs standardkablar för att ansluta det elektroniska låset, utgångsknappen och andra relaterade komponenter till dörrkontrollen. Det är viktigt att installera dessa kablar säkert för att förhindra komplikationer eller fel under installationsprocessen.

För att välja rätt kabel mellan DCE-Master UPS till 2042 DCE och eventuellt vidare till nästa DCE-enhet behöver en strömberäkning göras där all utrustning tas med i beräkning, ST2042, Kortläsare, Elektrisk låsning, annan strömförbrukande utrustning.

OBS, har man en slinga med 3 dörrmiljöer skall samtlig utrustning för dessa 3 dörrmiljöerna vara med i beräkning för den enskilda kabeln.

Tabell 1 ger en översiktlig indikation på strömuttaget för kablar med olika ledarareor. Observera att detta endast är en vägledning. Dimensionering kräver en beräkning utifrån det aktuella objektets förhållanden.

Tabell1 - Referensvärden för maximalt strömuttag i kopparkablar

8.3 Installation

OBS: Det är viktigt att verifiera att alla kablar är korrekt installerade och säkert för att förhindra eventuella komplikationer eller fel under installationsprocessen.
Det rekommenderas att visuellt inspektera alla kablar och använda mätinstrumentför att bekräfta
att kablarna är i gott skick innan du fortsätter med installationen.
Detta kommer att hjälpa till att förhindra eventuella problem som kan uppstå på grund av felaktiga eller felaktiga installerade kablar.

Viktigt: Avlägsna alltid strömförsörjningen till dörrcentralen innan du ansluter nya tillbehör.

8.3.1 Placering

En vanlig plats för montering av dörrcentralen är ovanför dörren, som denna är
vanligtvis där det mesta av det elektroniska låset, utgångsknappen och dörröppnarens anslutning finns.

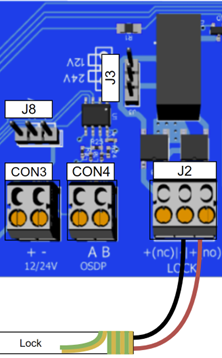

8.4 Anslut lås

8.4.1 Rättvänd funktion - Fail Secure

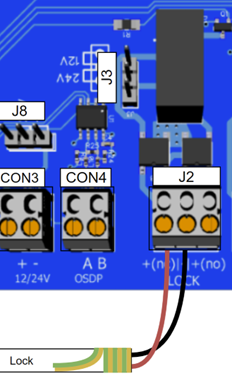

För att konfigurera ST2042 för felsäkert läge, anslut den positiva (“+”) ledningen till höger plint “+(no)” på J2 Lock Output och den negativa (“-“) ledningen till mitten plinten på J2 Lock Output, som visas nedan. Var noga med att ställa in bygelstiften till rätt spänning för låset.

8.4.2 Fail safe

För att konfigurera ST2042 för felsäker drift, anslut den positiva (+) ledningen till vänster plint "+(nc)" på J2 Lock Output och den negativa (-) ledningen till mitten plinten (-) på J2 Lock Output. Denna ledningskonfiguration säkerställer att dörren förblir olåst i händelse av ett strömavbrott, vilket möjliggör säker utgång från byggnaden.

OBS: Om andra elektroniska lås än Steplock används är det det rekommenderas att installera en skyddsdiod (t.ex. 1n4004) mellan elektroniskt lås och utgången.

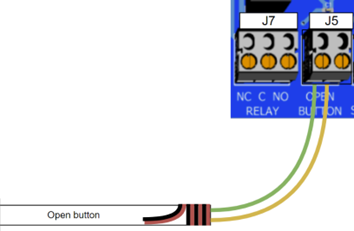

8.5 Anslut öppnaknappen

Att ansluta utgång/öppna-knappen till dörrkontrollen är en enkel process. Anslut dem till J5-kontakten, om knappen behöver strömförsörjas anslut ström till CON3.

OBS: Om du planerar att använda flera kortläsare och en öppen knapp som behöver strömförsörjning är det viktigt att planera din strömförbrukning noggrant för att säkerställa att du har tillräckligt med ström tillgänglig för alla enheter du behöver använda.

8.6 Dörr sensor

Att ansluta dörrsensorn till dörrkontrollen är en enkel uppgift. Anslut till-ledningarna till J1-dörrsensoringången enligt bilden nedan.

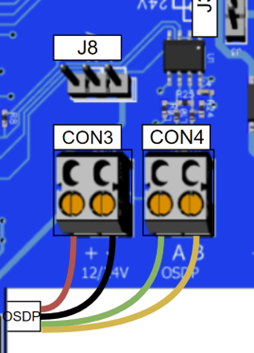

8.7 Kortläsare

Dörrcentralen har ett gränssnitt för OSDP-enheter, OSDP-gränssnittet är placerat vid CON4 och Power är placerat vid CON3, från dessa två kontakter går det 4 kablar
till kortläsaren.

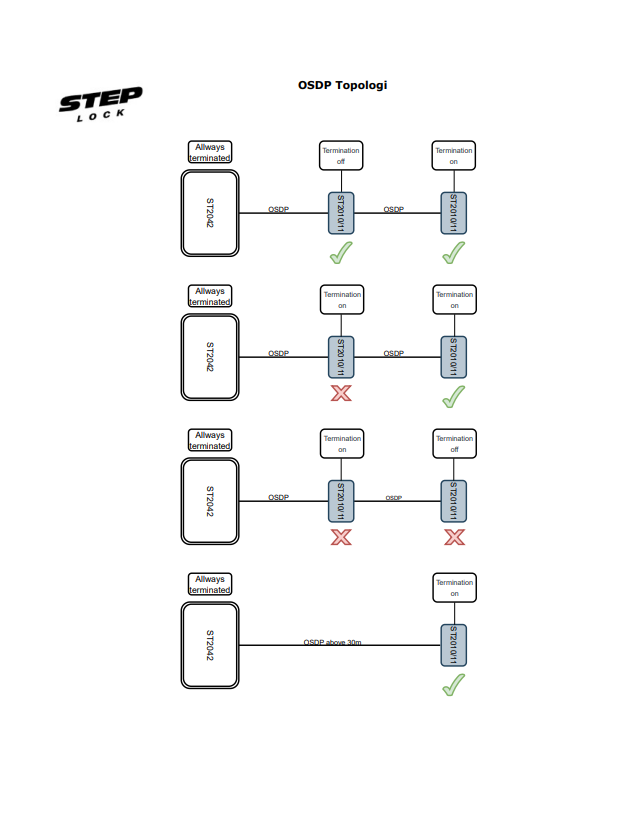

Dörrcentral kan hantera upp till 4 individuella kortläsare på en ST2042 dörrkontroller. Viktigt att kontrollera terminering av enheter för att säkerställa funktion.

OBS:

• Det är viktigt att adressera varje kortläsare till en unik adress med adressomkopplaren på läsaren, om du använder andra märken av läsare än Steplock, vänligen informera läsarmanualen för instruktioner hur man adresserar den specifika OSDP-enheten.
• Rådgör alltid med kortläsarens manual innan du ansluter strömmen till CON3, strömmen justeras genom att välja mellan 12v eller 24v ut
• 24V på bandstiftet betyder att 24VDC levereras till utgången
• 12V på kortslutningsstift betyder att 12VDC levereras till utgången
• Kabel som är kortare än 30 meter mellan dörrcentral och kortläsare behöver i regel inte termineras

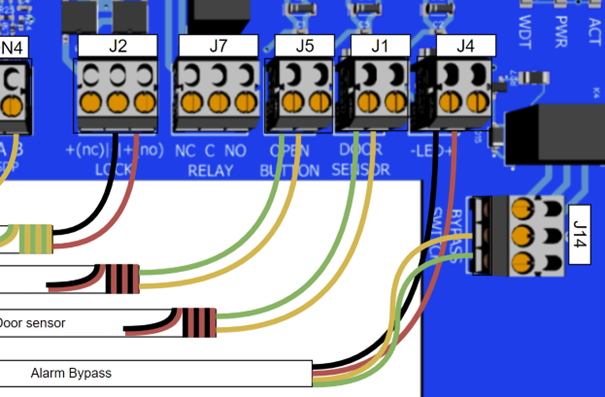

8.8 Inbrottslarm

Dörrkontrollenheten kan kopplas som Master till ett larmsystem.
När dörrkontrollen är ansluten till ett larmsystem kan den hantera
aktivera / avaktivera och automatisk tillkoppling.

Du ansluter dörrcentralen genom att koppla en förbikopplare ingång till J14 Förbikopplaren
och en utgångsstatus till J4-ingången. J4 kan ta emot +/5-12 v dc som status.

Obs: Denna bild illustrerar anslutning till larm, detta kan behöva kompletteras med motstånd för att få en enkel eller dubbel balanserad slinga, se larmsystemets manual.

8.9 Starta enheten

Vi har nu kommit till den punkt där allt som behövs för att manövrera dörrcentralen är anslutet och vi kan slå på ström.

8.9.1 DCE

Anslut kabel för spänning och kommunikation.
Dörrcentralen ska starta genom att först tända strömmen och efter det ska watchdog-LED:n efter cirka 30 sekunder börja blinka.
Nu är systemet startat.
