Manual
STEP POE+ UPS STRÖMFÖRSÖRNING ST2051/ST2052
Edition 1
Innehåll
3 LED-statusindikatorer på Ethernet-portarna
7 Uppstart
1 Inledning
Den här artikeln innehåller instruktioner för hur du konfigurerar, installerar, använder och underhåller ST2051 och ST2052 UPS-strömförsörjningen.
ST2051 och ST2052 Poe-seriens switch kan automatiskt upptäcka och leverera ström med IEEE 802.3 af/at-kompatibla enheter (PDS). Enheten har 4/8 10/100 Mbps Auto-negotiation RJ45-portar med PoE (Power over Ethernet), avståndet till strömförsörjningen är maximalt 90 meter.
1.1 Teknisk specifikation
| Model | ST2051 | ST2052 |
| Port | 4*10/100Base-Tx PoE port (data/power) 2x10/100Base-Tx (data) |
8*10/100Base-Tx PoE port (data/power) 2x10/100Base-Tx (data) |
| Function | N: Normal modem V: Port isolation, F : Far mode | |
| Network Protocol | IEEE 803.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-TX, IEEE802.3x, IEEE802.3af/at/POE++(1port) | |
| POE Standard | IEEE802.3af/at | |
| Port Specification | 10/100BaseT (X) Auto | |
| Transmission Mode | Store and Forward (full wirespeed) | |
| Bandwidth | 1.6Bbps | 2Gbps |
| Packet Forwarding | 1.15Mpps | 1.44Mpps |
| MAC Address | 1K | 1K |
| Buffer | 768K | 768K |
| Transmission Distance | 10Base-T:Cat3,4,5 UTP < 250 meter, 100BASE-TX :Cat5 or later UTP 150 meter, POE < 90 meter | |
| Single port power | Max 30W | Max 30W |
| Total power | Max 180W | Max 350W |
| Power | Built in power AC: 100-240V | |
| Operating Temperature/Humidity | -10 ~+55 C 5-90% RH non coagulation | |
| Storage Temperature Humidity | -10 ~+55 C 5-90% RH non coagulation | |
| Installation | Wall, Rack hanger | Wall, Rack hanger |
| Certificate | CE, LVD EN60950, RoHs | CE,LVD EN60950, RoHs |
2 Översikt
Följande är en översikt av kretskortet och UPS-enheten för ST2051 och ST2052.
2.1 Kretskort

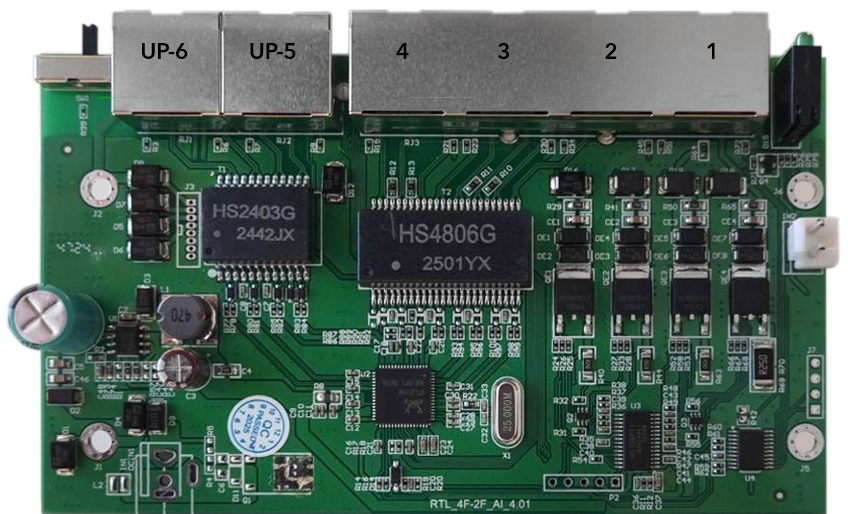

ST2051

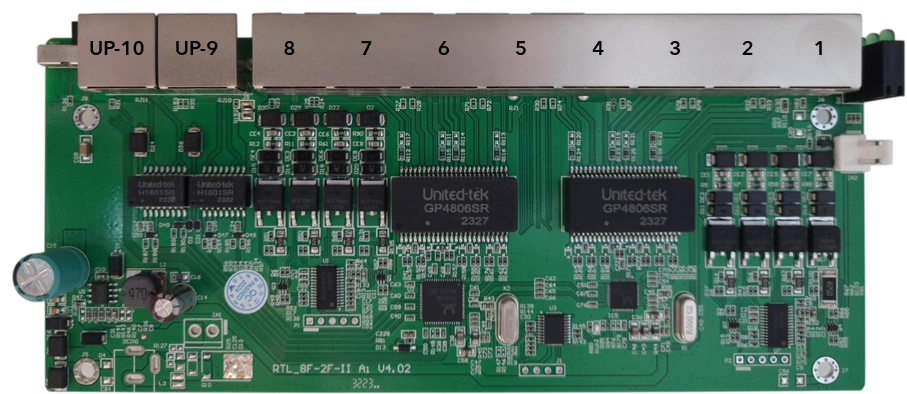

ST2052
2.2 Anslutningar
ST2051
UP Link Ethernet Anslutningar
| Placering | Beskrivning |
| (5) RJ45 | Data |
| (6) RJ45 | Data |
POE+ Strömutgång och enhetsanslutning
| Placering | Beskrivning |
| (1) RJ45 | PoE+ |
| (2) RJ45 | PoE+ |
| (3) RJ45 | PoE+ |
| (4) RJ45 | PoE+ |
ST2052
UP Link Ethernet Anslutningar
| Placering | Beskrivning |
| (9) RJ45 | Data |
| (10) RJ45 | Data |
POE+ Strömutgång och enhetsanslutning
| Placering | Beskrivning |
| (1) RJ45 | High PoE, PoE++ |
| (2) RJ45 | PoE+ |
| (3) RJ45 | PoE+ |
| (4) RJ45 | PoE+ |
| (5) RJ45 | PoE+ |
| (6) RJ45 | PoE+ |
| (7) RJ45 | PoE+ |
| (8) RJ45 | PoE+ |
3 Status-LED-indikatorer på Ethernet-portarna
Status för Ethernet-porten
| LED-färg | Status | Betydelse |
| Grön | Konstant | Länk upprättad |
| Grön | Blinkar | Data aktivitet (Tx/Rx) |
| Gul | Konstant | PoE Aktiv |
| Av (båda) | Ingen länk, kabel inte ansluten eller error |
4 Strömförsörjning

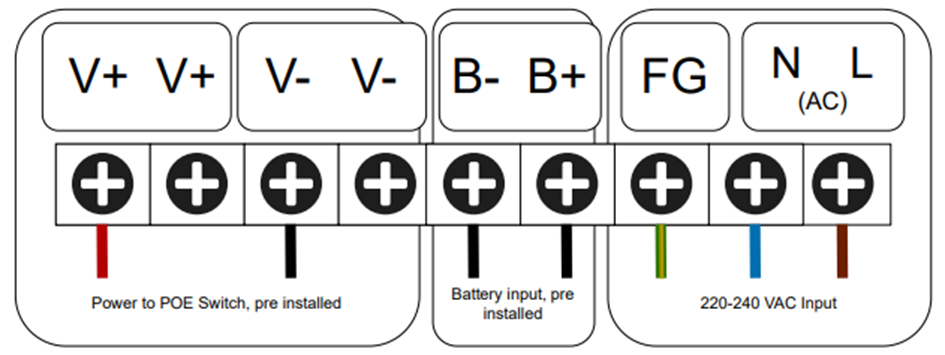

J12-ingången på UPS-enheten är en anslutningspunkt för en extern strömkälla (220-240 VAC).
VARNING: Endast certifierade elektriker bör arbeta med och ansluta högström.
5 Batterier

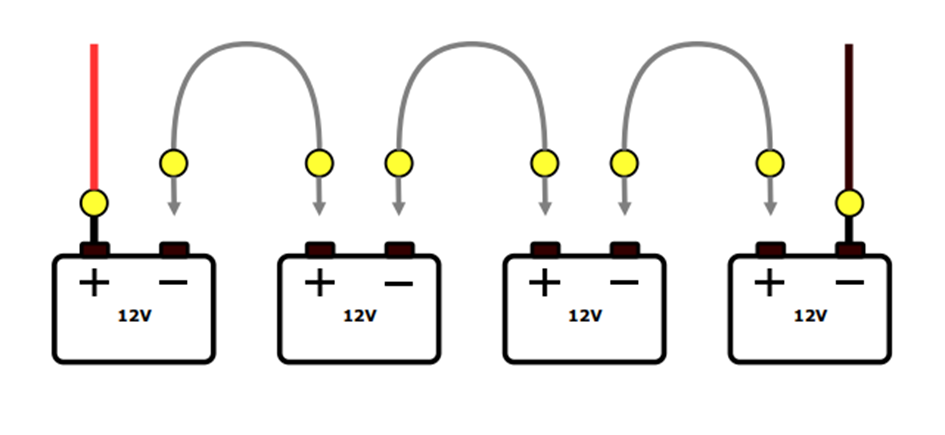

ST2051 och ST2052 har ett anslutningspar för batterier, systemet fungerar på 48Vdc, detta innebär att 4 x 12v batterier ska anslutas på linjen.
Batterier: 4 x 12 V, 7 Ah (AGM) (ingår ej).
OBS: Systemet kan inte startas på batterier, Strömförhöjning måste göras med 230V huvudström ansluten, batterierna aktiveras inte förrän systemet har mätt att rätt spänning finns i batteripolerna.
6 Installation
VARNING: Slå endast på ST2051 och ST2052 när du noggrant har läst och förstått dessa instruktioner och bekräftat att enheten är korrekt ansluten. Underlåtenhet att följa dessa instruktioner kan leda till skada på produkten och göra den obrukbar.
6.1 Kablar
Innan du installerar strömförsörjningen ST2051 och ST2052 är det avgörande att se till att alla nödvändiga kablar är korrekt installerade.
6.1.1 Ethernet-kabel Uplink
Nätverkskabeln måste vara minst CAT6 och ansluta strömförsörjningen med en internetansluten switch. Denna kabel ger Ethernet-anslutning för tvåvägskommunikation mellan Step Power och molnet. Om du krymper din egen kabel rekommenderas att du testar Ethernet-kabeln med en nätverkstestare för att bekräfta att den fungerar korrekt.
För att ansluta strömförsörjningen och enheterna i nätverket till Ethernet måste du ansluta Ethernet-kabeln till någon av Uplink-anslutningarna.
Maximal kabellängd är enligt Ethernet-standard 90m

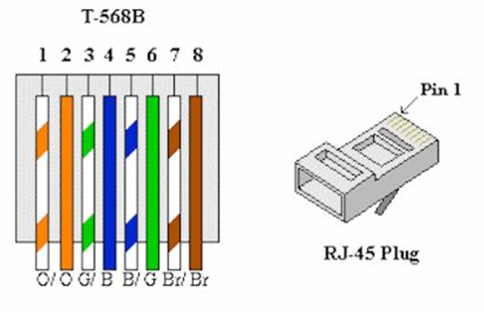

6.1.2 Kabelstandard
6.1.3 Verktyg, kablar och kontakter
Att vara väl förberedd med nödvändig utrustning kan underlätta en smidig och effektiv installation, vilket minskar sannolikheten för att stöta på problem eller förseningar.
Några av de verktyg du kanske vill ha till hands för en sömlös installation
Inkluderar:
• Ett högkvalitativt RJ45-avslutningsverktyg är oumbärligt för en lyckad installation. Detta verktyg garanterar en säker och exakt avslutning av CAT6-kabeln till RJ45-kontakten, vilket är avgörande för att upprätta en stabil och pålitlig anslutning mellan strömförsörjningen och enheterna.
• En RJ45 nätverkskabeltestare är nödvändig för att utvärdera CAT6-kabeln efter avslutning. Detta instrument hjälper till att verifiera att kabeln har avslutats korrekt och fungerar som avsett, vilket säkerställer anslutningens integritet.
Notera: Det är viktigt att använda RJ45-kontakter av hög kvalitet för säkra och exakta avslutningar, eftersom detta bidrar till stabila och pålitliga anslutningar. Se till att använda korta pluggar för att bibehålla optimal prestanda och anslutning.
6.2 Fysisk installation
OBS: Det är viktigt att kontrollera att alla kablar är korrekt och säkert installerade för att förhindra eventuella komplikationer eller fel under installationsprocessen. Det rekommenderas att visuellt inspektera alla kablar och använda en nätverkstestare för att bekräfta att kablarna är i gott skick innan du fortsätter med installationen.
Detta kommer att hjälpa till att förhindra eventuella problem som kan uppstå på grund av felaktiga eller felaktigt
installerade kablar.
VIKTIGT: Koppla alltid bort strömmen till dörrkontrollen innan du ansluter
enheter eller tillbehör till den

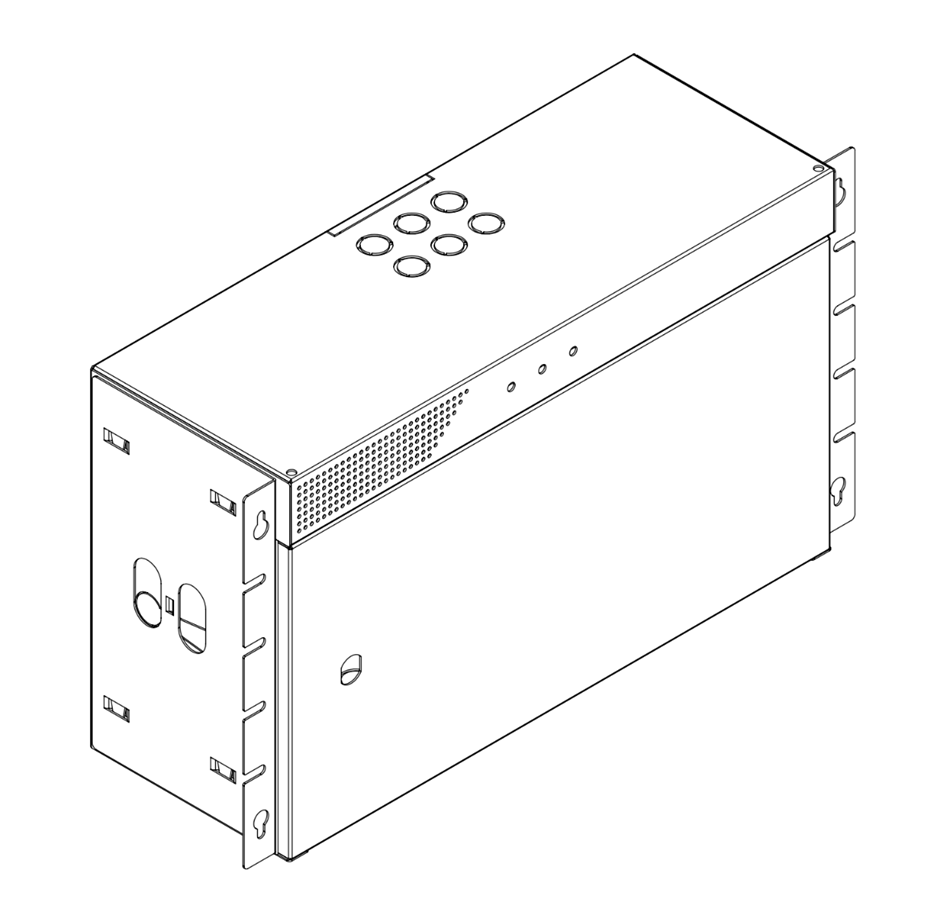

6.2.1 Placering
ST2051 och ST2052 Strömförsörjning kan placeras antingen på väggen eller i ett 19" rack.
För rackplacering, skjut in monteringsplåtarna vända framåt tills du hör ett litet klick, sedan är de i låst läge.
För väggplacering, skjut in monteringsplåtarna vända bakåt tills du hör ett litet klick, då är de i låst läge.
6.3 Anslut dörrmiljöer
Strömförsörjningen har budget på portarna anget ovan, dessa utgångar används för att ansluta dörrmiljön till strömförsörjningen, en dörrmiljö är avsedd för en port. Varje utgång är begränsad till 30W.

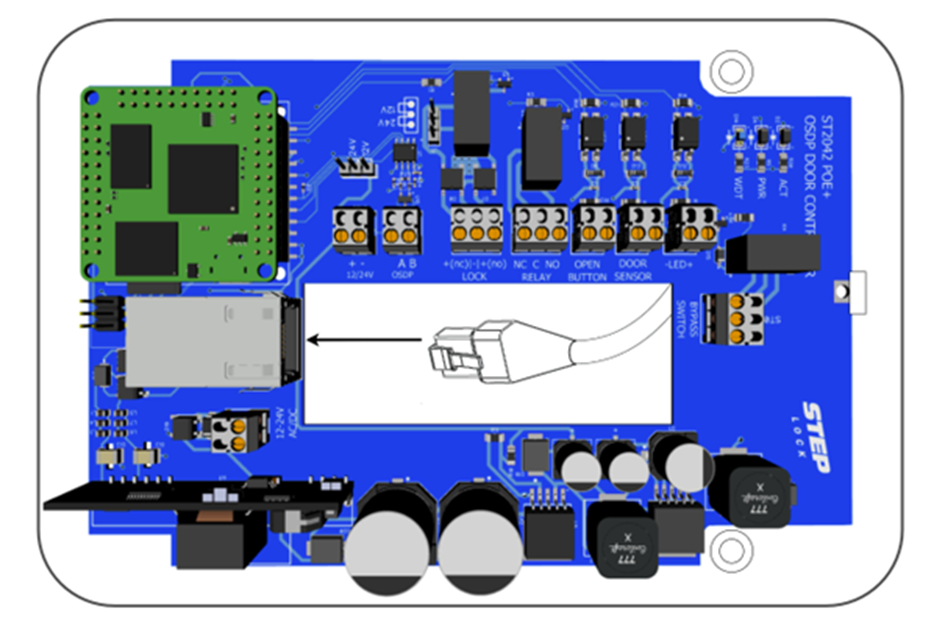

Den här bilden visar hur du ansluter en ST2042 POE+ dörrkontroll.
Notera: Det är viktigt att använda RJ45-kontakter av hög kvalitet för säkra och exakta avslutningar, eftersom detta bidrar till stabila och pålitliga anslutningar. Se till att använda korta pluggar för att bibehålla optimal prestanda och anslutning.
7. Uppstart
VIKTIGT: Du kan inte starta systemet med endast batterier, om ups-enheten misslyckas kommer den att aktivera batterifunktionen efter att den har mätt och verifierat korrekt anslutning på batterierna.
Nu är det dags att starta upp systemet.
- Kontrollera att du har anslutit batterier och enheter korrekt
- Anslut 220-240V AC till strömförsörjningen
- Uppstart av enhet

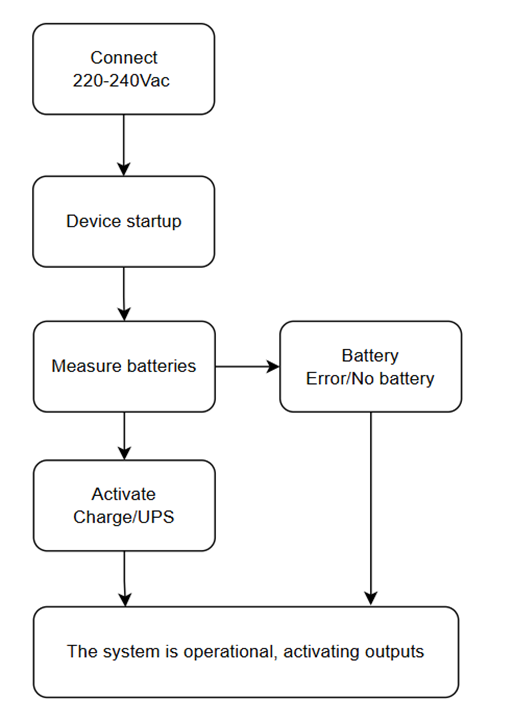

Startsekvens
