Manual
STEP DCE UPS POWERSUPPLY ST2055
Edition 1
Innehåll
2 Översikt
1 Beskrivning
Den här artikeln innehåller instruktioner för hur du installerar, installerar, använder och underhåller ST2055 UPS-strömförsörjningen.
2 Översikt

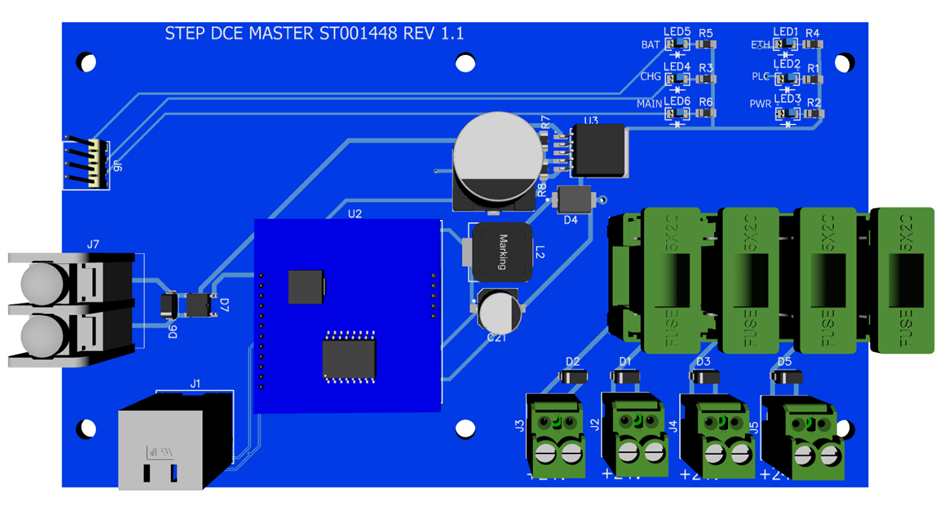

Följande är en översikt av kretskortet och UPS-enheten för ST2055.
2.1 Anslutningskort

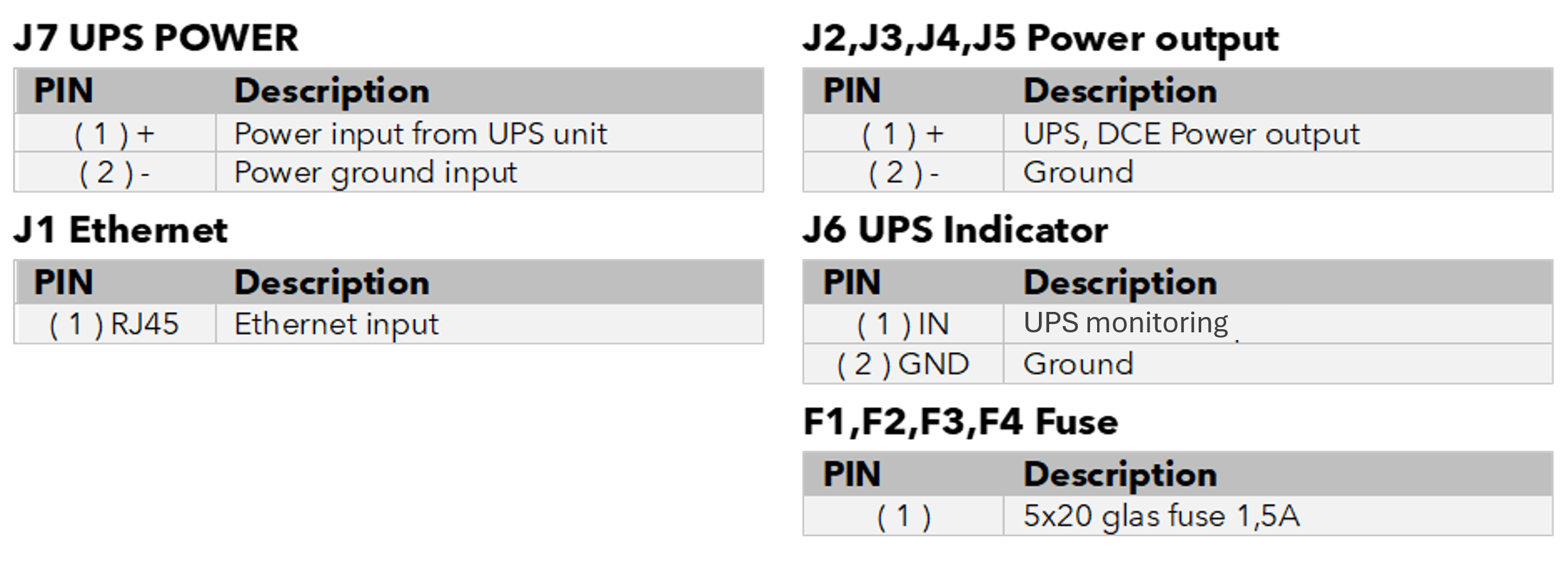

2.2 Anslutningar
3 Status LED indicators

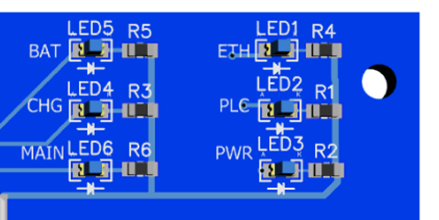

ST2055 PCB-kortet är utrustat med sex LED indikatorer som ger
viktig information om enhetens status.
- ETH – Indikerar en fungerande Ethernet-anslutning på Lan-porten. (blinkande).
- PLC – Indikering av kommunikation på kraftledning (blinkande).
- PWR – Indikerar att detta kort har ström.
- MAIN – Indikering av inkommande 220-240VAC.
- CHG – Indikering av laddning.
- BAT – Indikering av batteristatus.
4 Strömförsörjning

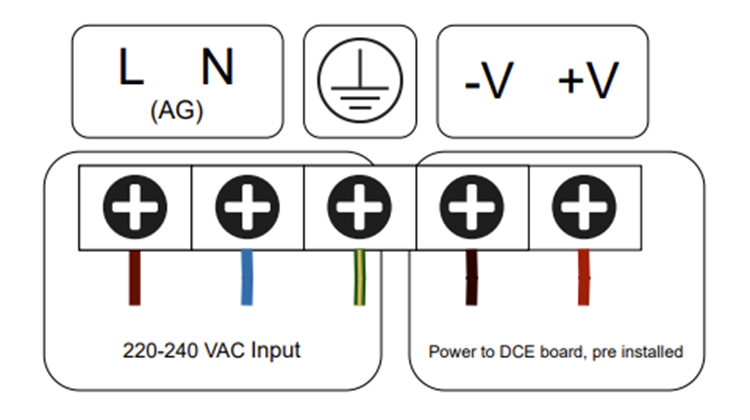

J12-ingången på UPS-enheten är en anslutningspunkt för en extern strömkälla (220-240 VAC),
VARNING: Endast certifierade elektriker bör arbeta och ansluta starkström.
5 Batterier

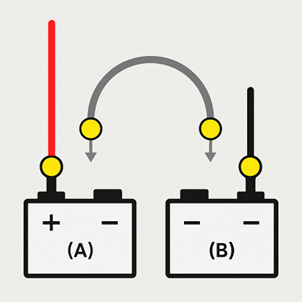

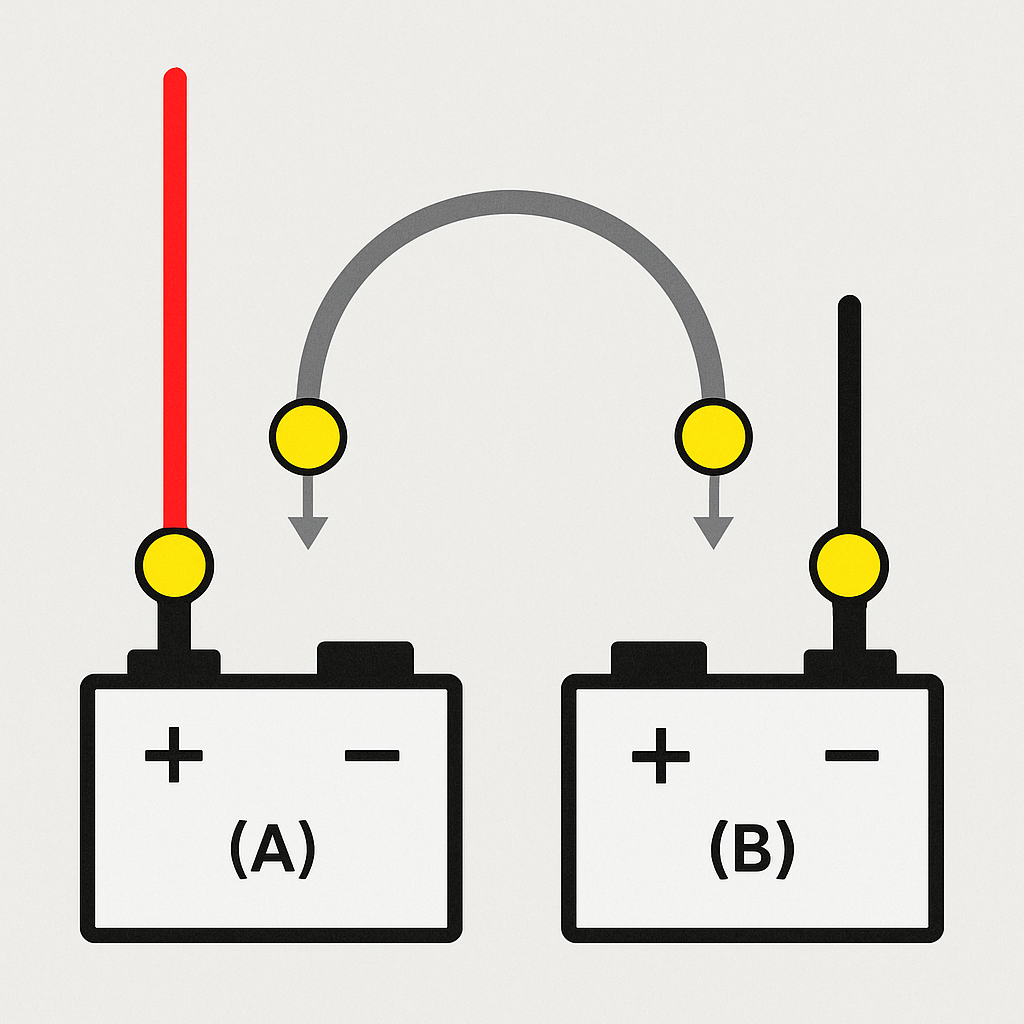

ST2055 har två anslutningspar för batterier, Systemet fungerar på 24V DC, detta innebär att 2 x12V batterier ska anslutas på varje linje.
Battery line 1 Battery line 2
OBS: Systemet kan inte startas på batterier, Uppstart måste göras med 220-240V huvudström ansluten, batterierna aktiveras inte förrän systemet har mätt att korrekt volt finns i batteripolerna.
6 Installation
VARNING: Slå på ST2055 först när du noggrant har läst och
förstått dessa instruktioner och bekräftat att enheten är korrekt ansluten.
Underlåtenhet att följa dessa instruktioner kan leda till skada på produkten och
göra den obrukbar.
6.1 Kablar
Innan du installerar ST2055-strömförsörjningen är det avgörande att se till att alla nödvändiga kablar är korrekt installerade i enheten.
6.1.1 Ethernet cable
Den första och viktigaste kabeln är nätverkskabeln, detta krävs för att vara minst CAT5 och ansluta strömförsörjningen med en internetansluten switch. Den här kabeln ger Ethernet-anslutning för tvåvägskommunikation mellan DCE-nätverket och molnet. Om du krymper din egen kabel rekommenderas att du testar Ethernet-kabeln med en nätverkstestare för att bekräfta att den fungerar korrekt.
6.1.2 Standard kabeldragning
Förutom Ethernet-kabeln krävs standardkabeldragning för att ansluta enheterna ute i byggnaden med strömförsörjningen.
Tabell 1 ger en översiktlig indikation på strömuttaget för kablar med olika ledarareor. Observera att detta endast är en vägledning. Dimensionering kräver en beräkning utifrån det aktuella objektets förhållanden.
Tabell1 - Referensvärden för maximalt strömuttag i kopparkablar
| Längd (m) | 0,22 mm2 | 0,3 mm2 | 0,5 mm2 | 1 mm2 |
| 50 | 0,64 | 0,87 | 1,45 | 2,91 |
| 100 | 0,32 | 0,44 | 0,73 | 1,45 |
| 150 | 0,21 | 0,29 | 0,48 | 0,97 |
| 200 | 0,16 | 0,22 | 0,48 | 0,73 |
Notera: Kom ihåg att när du använder befintliga kablar, var uppmärksam på mängden ström som kan överföras på en speciell kabelstorlek.
6.1.3 Verktyg, kablar och kontakter
Att vara väl förberedd med nödvändig utrustning kan underlätta en smidig och effektiv installation, vilket minskar sannolikheten för att stöta på problem eller förseningar.
Några av de verktyg du kanske vill ha till hands för en sömlös installation
Inkluderar:
•Ett högkvalitativt RJ45-avslutningsverktyg är oumbärligt för en lyckad installation.
Detta verktyg garanterar en säker och exakt avslutning av CAT6-kabeln till RJ45-kontakten, vilket är avgörande för att upprätta en stabil och pålitlig anslutning mellan strömförsörjningen och Ethernet-omkopplaren
• En RJ45 nätverkskabeltestare är nödvändig för att utvärdera CAT6-kabeln efter avslutning. Detta instrument hjälper till att verifiera att kabeln har avslutats korrekt och fungerar som avsett, vilket säkerställer anslutningens integritet.
Notera: Det är viktigt att använda RJ45-kontakter av hög kvalitet för säkra och korrekta anslutningar, eftersom detta bidrar till stabila och pålitliga anslutningar. Se till att använda korta pluggar för att bibehålla optimal prestanda och anslutning.
6.2 Fysisk installation
Notera: Det är viktigt att kontrollera att alla kablar är korrekt och säkert installerade för att förhindra eventuella komplikationer eller fel under installationsprocessen. Det rekommenderas att visuellt inspektera alla kablar och använda en nätverkstestare för att bekräfta att kablarna är i gott skick innan du fortsätter med installationen.
Detta kommer att hjälpa till att förhindra eventuella problem som kan uppstå på grund av felaktiga eller felaktigt
installerade kablar.
VIKTIGT: Koppla alltid bort strömmen till dörrkontrollen innan du ansluter
enheter eller tillbehör till den.
6.2.1 Placering

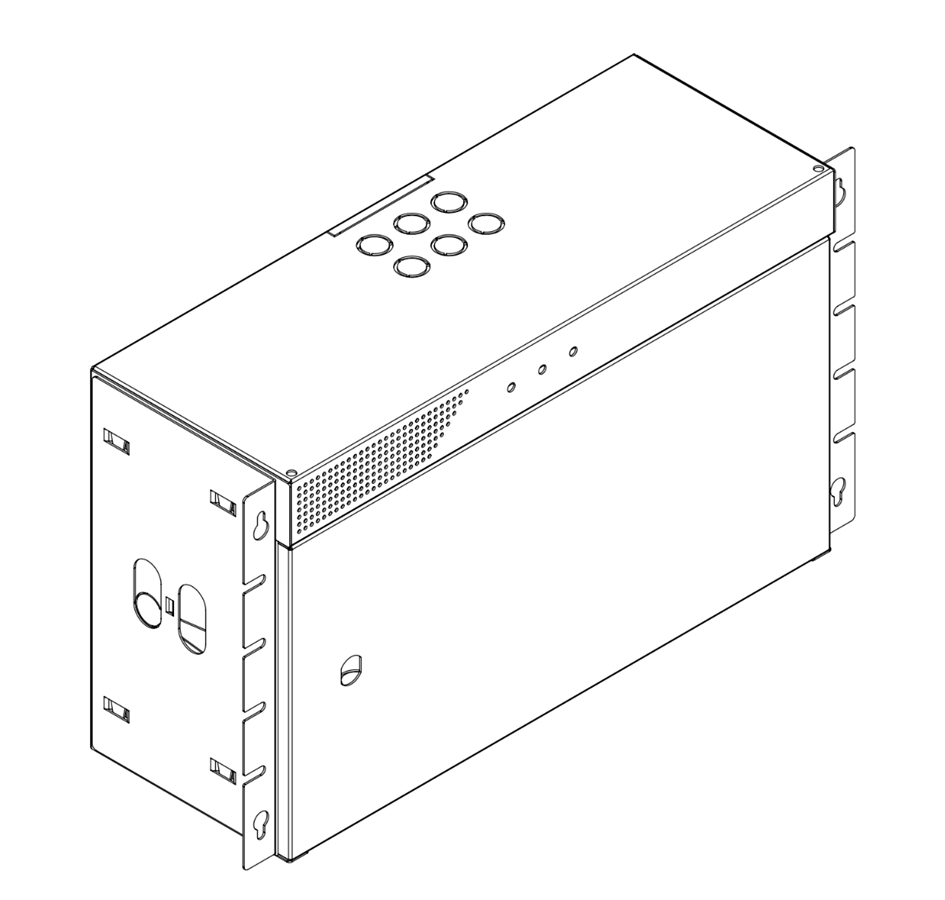

ST2055 Strömförsörjning kan placeras antingen på väggen eller i ett 19" rack.
För rackplacering, skjut in monteringsöronen vända framåt tills du hör ett litet klick, sedan är de i låst läge.
För väggplacering, skjut in monteringsöronen vända bakåt tills du hör ett litet klick,
då är de i låst läge.
6.3 Anslut dörrmiljö

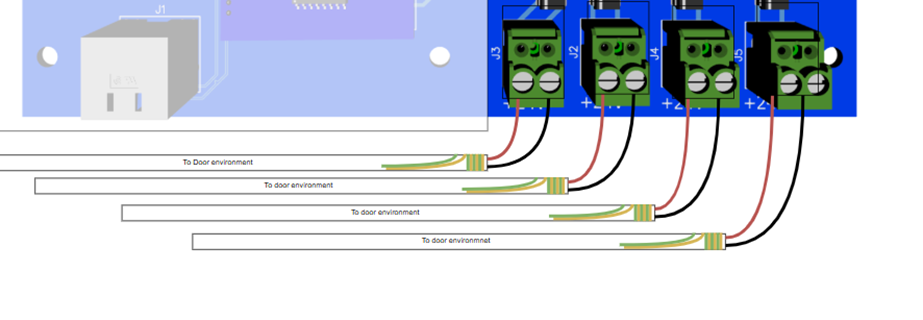

Strömförsörjningen har 4 säkrade utgångar, dessa utgångar används för att ansluta ledningarna från dörrmiljön, flera miljöer kan dela terminal så länge de inte löser ut säkringen. Varje utgång är begränsad till 1,5 ampere eftersom enhetens totala budget är 6 ampere.
Notera: det är möjligt att para 50% av den totala budgeten genom en terminal så om det befintliga systemet inte gör det möjligt att sektionera mellan alla för terminaler, kan en säkring på max 3Amps monteras i två av utgångarna.
VIKTIGT: Du kan maximalt ansluta 7 enheter i DCE-nätverket, 8 inklusive denna master.
6.4 Ethernet

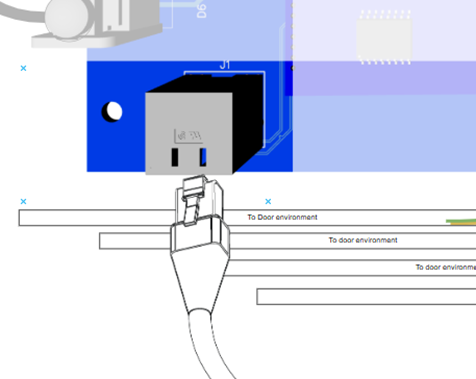

För att ansluta strömförsörjningen och DCE-nätverket till Ethernet måste du ansluta Ethernet-kabeln till kontakten J1
Maximal kabellängd är enligt Ethernet-standard 90m
6.5 Säkringar

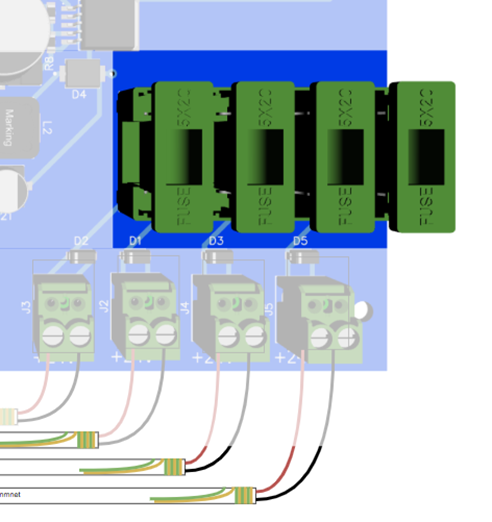

Var och en av utgångarna på strömförsörjningen är utrustad med en säkring, varje säkring är 1,5A vid leverans, om den befintliga installationen inte gör att du kan sektionera dörrarna för alla 4 terminaler är det möjligt att använda en större säkring på 2 av utgången om du tar bort säkringen för de andra 2 så att endast 2 utgångar är aktiverade, detta gör att du kan montera 3A på varje utgång.
Säkringar vi använder är en standard 5x20 glassäkring.
7. Upstart
VIKTIGT: Du kan inte starta systemet med endast batteri, eftersom ups-enheten har en felsäker funktion kommer den inte att aktivera batterifunktionen förrän den har mätt och verifierat korrekt anslutning på batterierna.
Nu är det dags att starta upp systemet.
- Kontrollera att du har anslutit batterier och enheter korrekt
- Anslut 230V AC till strömförsörjningen
- Uppstart av enhet

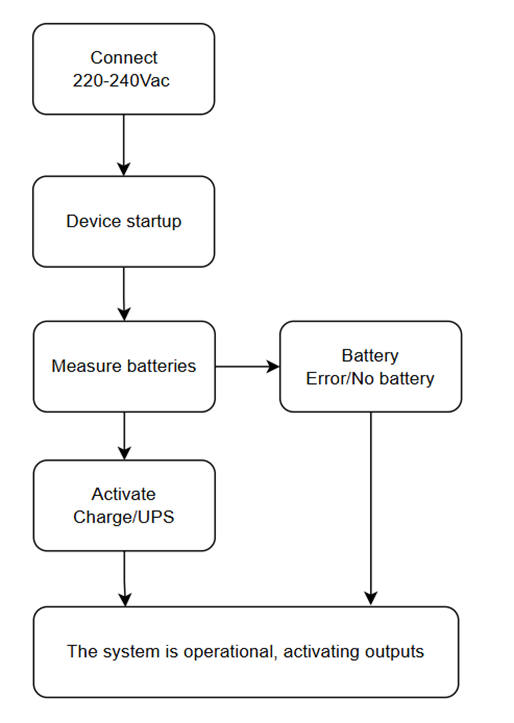

Startsekvens
