STEP  Dörrcentral ST2029-DCE
Version 1

Artikelnummer: ST2029-DCE

1. Inledning

Den här artikeln innehåller instruktioner för hur du monterar, installerar och använder ST2029 DCE Dörrcentral.
OBS: Det finns tre versioner av ST2029; DCE, PoE+ och LTE. Den här artikeln gäller endast för DCE-versionen.
För information om PoE+- och LTE-versionen, se användarmanualerna ST2029-POE Dörrcentral för intercom ST2020 eller ST2029-LTE Dörrcentral för intercom ST2020

1.1 Tekniska specifikationer

2. Översikt

Följande är en översikt av kretskortet för ST2029-DCE Dörrcentral

2.1. Statusindikeringar LED

ST2029-DCE-kortet är utrustat med fyra LED-indikatorer som ger viktig information om enhetens status:

• ETH, blinkar när ST2029 är ansluten till internet och kommunicerar med molntjänsten.

• PLC, blinkar när ST2029 får ström från ST2055 Master via DCE.

• COM, blinkar blått när det finns kommunikation med porttelefonen. Denna indikator ska blinka ungefär var
  femte sekund. Om COM inte blinkar eller blinkar i ett annat mönster kan det tyda på ett problem med
  kommunikationen mellan ST2020-porttelefon och ST2029 DCE.

• PWR, förblir en fast blå färg när ST2029 DCE kretskortet är strömsatt

Det är viktigt att notera att det inte finns några andra färger eller blinkande mönster som används för dessa LED-indikatorer.

2.2 Strömförsörjning

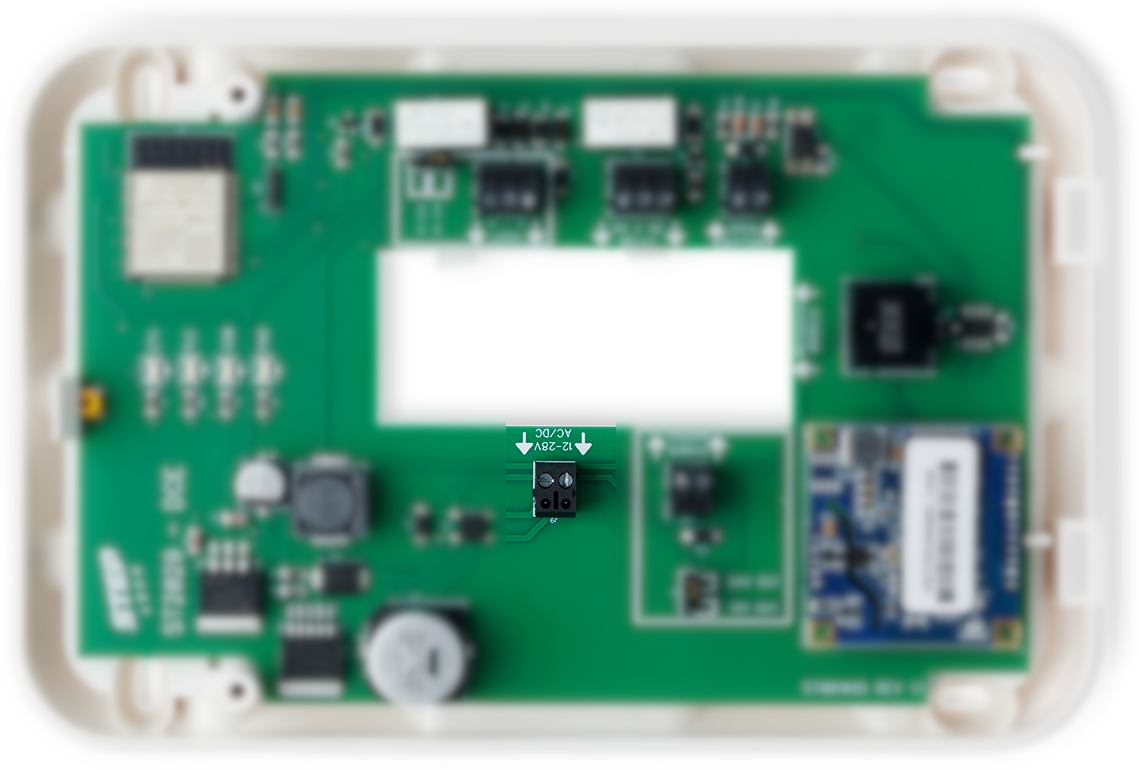

ST2029 DCE drivs med 24VDC via ST2055 DCE-Master. För mer information se manual för ST2055


2.2.2 Bygelstift

ST2029 har 2 bygelstift, dessa används för att justera spänningen till lås eller extern strömutgång.

J11 används för att justera spänningen för låsutgången.

J6 används för att justera utspänningen till externa enheter

2.3 Utgångar

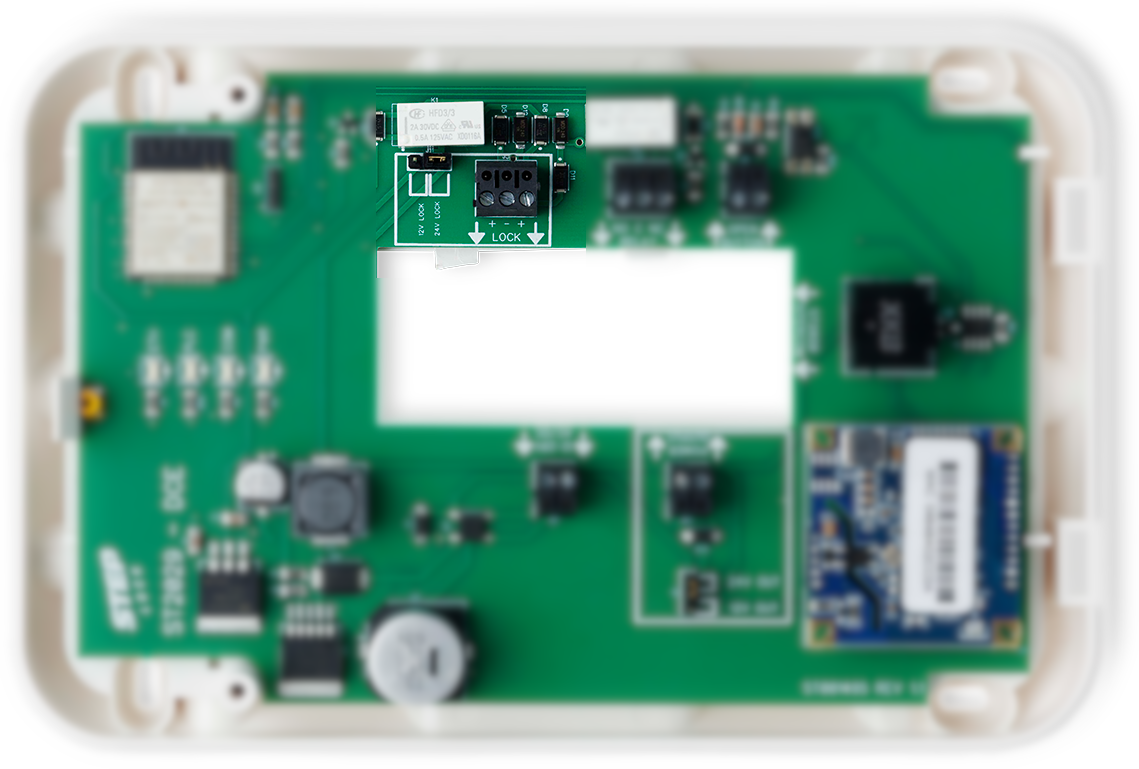

2.3.1 J5 - Låsutgång

Plintarna på "Lock" är märkta med "+ | - | +".
I praktiken, om du har ett Omvänt (fail-safe) elektroniskt lås ska spänningsmatingen (+) anslutas till den vänstra plinten märkt "+".
Om du däremot har ett Rättvänt (fail-secure) lås, ska spänningsmatningen (+) till den högra plinten märkt "+".

OBS: Det är viktigt att förstå att korrekt inkoppling beror på typen av elektroniskt lås.
Ett Rättvänt (fail-secure) lås håller dörren låst vid strömavbrott, medan ett Omvänt (fail-safe) lås öppnas vid strömavbrott. Därför är det avgörande att identifiera rätt inkoppling för det specifika låset för att säkerställa korrekt funktion och säkerhet.

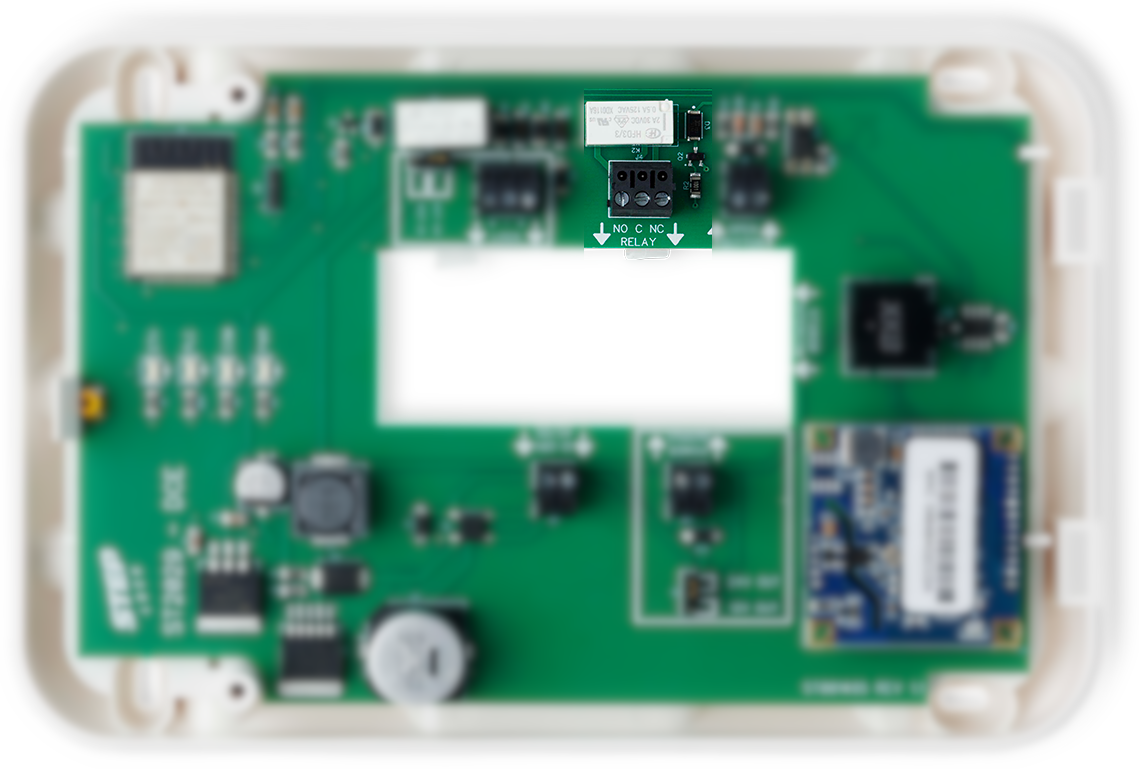

2.3.2 J4 - Reläutgång

Reläutgången är ett potentialfritt relä som är kopplat till låsutgången (J5) med en fördröjning på 1000 ms (1 sekund). Det innebär att när låsutgången aktiveras, fördröjs aktiveringen av reläutgången med en sekund.
Detta är användbart i situationer där man behöver en kort fördröjning mellan låsning och annan funktion, t.ex. öppning av dörröppnare eller aktivering av kamera eller annan utrustning.

2.3.3 J10 - Spänningsutgång

J10 är en utgång som är avsedd för att mata externa tillbehör med stabil spänning.
Utgången ger nödvändig spänningsmatning för drift av kompatibla tillbehör.
Det innebär att extern utrustning kan drivas direkt från ST2029 utan behov av extra extern strömförsörjning. Exempelvis beröringsfria öppnarknappar eller stödrelä.

OBS: J10 levererar endast likström (DC).

VIKTIGT: J10 är inte avsedd för parallellkoppling av flera enheter eller som matning för andra system. Använd endast J10 för tillbehör som är kompatibla med den spänning och strömstyrka som utgången erbjuder

2.4 Ingångar

2.4.1 J8 - Öppnaknapp

Ingången för öppnaknapp är avsedd att samtidigt aktivera både J4-reläutgången och J5-låsutgången.
Det innebär att när J8 triggas, aktiveras både lås och relä direkt.

Detta är användbart t.ex. för att styra både lås och andra enheter samtidigt, som kameror eller notifieringar till säkerhetspersonal.

OBS: Tänk på att en aktivering av J8 ger omedelbar och samtidig aktivering av J4 och J5. Använd funktionen med eftertanke.

2.5 J1 - ST2020 Porttelefon

Porten J1 (ST2020 Intercom) är en multifunktionell anslutning som levererar ström, RS485-kommunikation och Ethernet till ST2020-porttelefonen..

Ingen extra strömförsörjning behövs för ST2020, då den matas direkt via J1.

RS485 möjliggör tvåvägskommunikation mellan porttelefonen och dörrcentralen ST2029.
Ethernetanslutningen kopplar ST2020 till nätverk, så att användare kan öppna dörren via mobilapp.

OBS: RJ45-kabeln till J1 är delad i porttelefonänden, där den delas upp i strömmatning 12VDC, kommunikation RS485 och nätverk.

Man kan köpa färdiga kablar, dessa finns i två längder 5 meter (ST2063) och 15 meter (ST2062)

2.6 J9 - DCE

J9 används för att ansluta ström och kommunikation från DCE-Master ST2055.
Den förser både ST2029 och ST2020 med spänning och datakommunikation.

3. Installation steg-för-steg

VARNING: Sätt bara på ST2029 DCE när du noggrant har läst och förstod dessa instruktioner och bekräftade att enheten är korrekt ansluten. Underlåtenhet att följa dessa instruktioner kan leda till skada på produkten och
göra den obrukbar

3.1 Förberedelser

3.1.1 Förberedelse i cloud programvara

Innan du installerar ST2029 Dörrcentral är det viktigt att se till att följande uppgifter har slutförts i Steplock Cloud.

• Skapa en Cloud Tenant för slutkunden. Denna hyresgäst kommer att fungera som en plattform för att hantera och övervaka enheten och dess tillhörande komponenter.
• Skapa en fastighet hos slutkundens molnhyresgäst. Detta gör det möjligt för slutkunden att hantera och övervaka enheten och dess associerade komponenter inom en specifik plats. Ett system måste ha minst en egenskap.

• Lägg till enhetens MAC-adress till slutkundens Cloud-hyresgäst. Detta säkerställer att åtkomstsystemet är korrekt integrerat och kan kommunicera med den angivna enheten.



3.1.2 Kabeldragning

Innan du installerar ST2029 är det viktigt att säkerställa att alla nödvändiga kablar är korrekt installerade i dörrmiljön.

Observera att varje utgång för spänning och kommunikation på DCE-Master 2055 är försedd med en säkring på 1,5 A. Detta måste beaktas vid dimensionering av ansluten strömförbrukande utrustning. Man kan uppgradera denna säkring. Läs mer i manual för ST2055.

3.1.3 Kabel

Förutom kabel från DCE-Master UPS krävs standardkablar för att ansluta det elektroniska låset, utgångsknappen och andra relaterade komponenter till dörrkontrollen. Det är viktigt att installera dessa kablar säkert för att förhindra komplikationer eller fel under installationsprocessen.

För att välja rätt kabel mellan DCE-Master UPS till 2029 DCE och eventuellt vidare till nästa DCE-enhet behöver en strömberäkning göras där all utrustning tas med i beräkning, ST2029, Kortläsare, Elektrisk låsning, annan strömförbrukande utrustning.

OBS, har man en slinga med 3 dörrmiljöer skall samtlig utrustning för dessa 3 dörrmiljöerna vara med i beräkning för den enskilda kabeln.

Tabell 1 ger en översiktlig indikation på strömuttaget för kablar med olika ledarareor. Observera att detta endast är en vägledning. Dimensionering kräver en beräkning utifrån det aktuella objektets förhållanden.

Tabell1 - Referensvärden för maximalt strömuttag i kopparkablar

3.1.4 Fysisk Installation

OBS: Det är viktigt att kontrollera att alla kablar är korrekt och säkert installerade för att undvika komplikationer eller fel under installationsprocessen. Det rekommenderas att göra en visuell inspektion av alla kablar och använda mätinstrument för att bekräfta att kablarna är i gott skick innan installationen påbörjas. Detta minskar risken för problem orsakade av felaktigt installerade eller defekta kablar.

Viktigt: Koppla alltid bort strömmen från dörrcentralen innan du ansluter nya tillbehör.

3.1.5 Placering / Montering

En vanlig plats för montering av dörrcentralen är ovanför dörren, eftersom det oftast är där anslutningarna för det elektroniska låset, utgångsknappen och dörröppnaren är placerade.
Genom att installera dörrcentralen på denna plats kan den enkelt och effektivt styra och övervaka funktionen hos dessa komponenter.

3.2 Anslut lås

3.2.1 Rättvänd funktion - Fail Secure

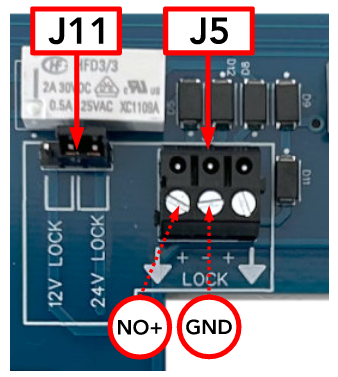

För att konfigurera ST2029 i rättvänt (fail secure) läge, anslut den positiva (“+”) ledaren till den vänstra plinten på J5 Låsutgång och den negativa (“–”) ledaren till den mittersta plinten på J5 Låsutgång, enligt illustrationen nedan.

3.2.2 Omvänd funktion - Fail safe

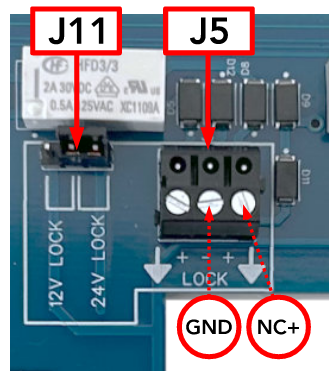

För att konfigurera ST2029 för omvänt (fail-safe) läge, anslut den positiva (+) ledaren till den högra plinten på J5 Låsutgång och den negativa (–) ledaren till den mittersta plinten (–) på J5 Låsutgång. Denna inkoppling säkerställer att dörren förblir olåst vid ett strömavbrott, vilket möjliggör en säker utrymning från byggnaden.

OBS: Om andra elektroniska lås än Steplock används är det det rekommenderas att installera en skyddsdiod (t.ex. 1n4004) mellan elektroniskt lås och utgången.

3.3 Anslutning av öppnarknapp

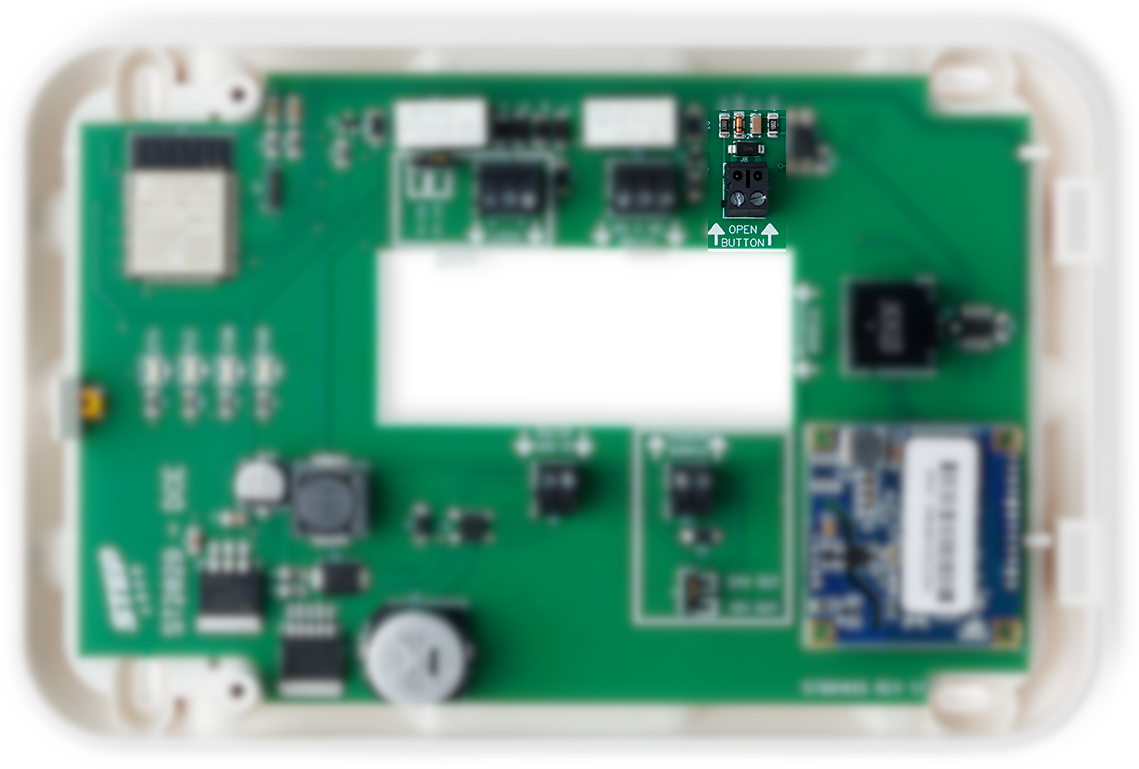

Att ansluta öppnaknappen till ST2029 är en enkel process. Anslut öppnarknappen till plint J8.

Om knappen kräver 12 V strömförsörjning kan detta tillhandahållas separat via J10 - Spänningsutgång.

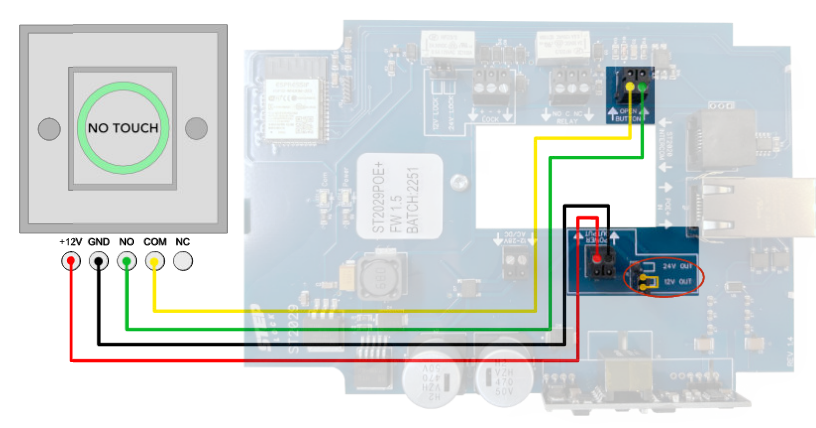

Till exempel används i följande exempel en beröringsfri öppnarknapp som kräver 12 VDC.

Innan du ansluter knappen rekommenderas det att du kontrollerar dess spänningskrav så att du kan ställa in strömbygelstiften på J6 till korrekt spänningsnivå.

OBS: I nedad exempel är kretskortet är orienterat så att “Power Out” är vänd upp och ner. Därav refererar man till vänster plint för spänningsmatningen. Se illustration nedan.

Börja med att ställa strömbrytarstiftet på J6 till 12V OUT.
Anslut sedan +12 V (RÖD) ledare från öppnarknappen till den vänstra plinten på J10.
Fortsätt därefter med att ansluta GND (SVART) ledare till den högra plinten på J10.
Anslut sedan NO (GRÖN) ledare till den högra plinten på J8 och slutligen COM (GUL) ledare till den vänstra plinten på J8.

OBS: Var noggrann med att beräkna din totala strömbudget när du använder J10 – Spänningsutgång.

3.4 Anslutning av dörrautomatik

Om du avser att använda J4-reläutgången för att trigga en dörrmiljö enligt ett "dörr olåst-schema" med dörratuomatik, behöver du lägga till ett externt relä i systemet. Detta är nödvändigt för att förhindra att dörrautomatiken  triggas kontinuerligt och håller dörren öppen hela tiden.

Nedan är ett exempel, det finns andra sätt att säkerställa rätt funktion.
Säkerställ att båda armbågskontakterna får ström. Du kan använda en extern strömkälla eller J10 Spänningsutgång, beroende på din totala strömbudget. Vid användning av J10 är det viktigt att noggrant beräkna den totala belastningen. Det är också avgörande att fastställa om det externa reläet kräver 12 V eller 24 V.

• Anslut armbågskontakten på utsidan till normalt öppen (NO) kontakt på J4-reläutgången.

• Anslut gemensam (C) kontakt på J4-reläutgången till strömingången på det externa reläet.

• Anslut armbågskontakten/utgångsknappen på insidan till strömingången på det externa reläet.

• J8 – Öppnaknapp ska anslutas till utgången från det externa reläet.

• Anslut dörrautomatiken till den sekundära utgången från det externa reläet.

OBS: Detta exempel är utformad för att möjliggöra att dörren förblir stängd men olåst när man har ett schema för dörr olåst. När dörren är i låst läge krävs att armbågskontakten används för att aktivera dörrautomatiken efter att ett passerkort, tagg eller annan godkänd öppning har skett.

3.5. Anslutning av ST2020 porttelefon

OBS: Observera att dessa instruktioner enbart är avsedda för att ansluta porttelefonen ST2020 till dörrcentralen ST2029 DCE. För fullständiga instruktioner om hur ST2020 installeras och konfigureras, hänvisas till installationsmanualen för ST2020.

3.5.1 Kabelrevisioner

För att upprätta en anslutning mellan dörrcentralen ST2029 och porttelefonen ST2020 krävs en CAT 6-kabel (T568B). Det är dock viktigt att notera att CAT6-kabeln är uppdelad på porttelefonens sida.

Därför är det avgörande att använda rätt kabelrevision som medföljer ST2020 för att säkerställa kompatibilitet och en tillförlitlig anslutning.

Se nedan för de olika kabelrevisioner som kan följa med ST2020-porttelefonen.

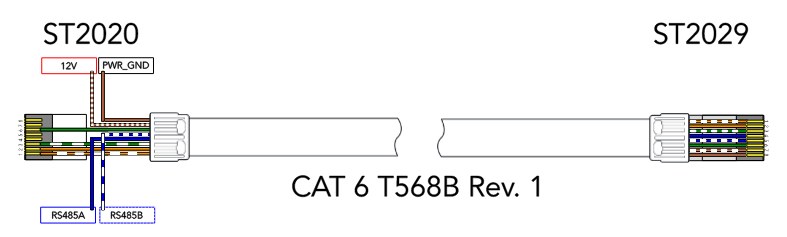

3.5.1.1. CAT 6 T568B Rev 1

Brun/Vit: Denna kabel levererar 12 V till porttelefonen. Det är viktigt att spänningsnivån inte överskrider 12 V för att undvika att skada porttelefonen.

Brun: Denna kabel fungerar som strömjord (PWR_GND) för porttelefonen. Den bidrar till korrekt elektrisk jordning och minskar risken för elektriska stötar.

Blå: Denna kabel fungerar som RS485A, vilket är en kommunikationsprotokoll som används i seriella kommunikationssystem. Den möjliggör kommunikation mellan styrcentralen ST2029 och porttelefonen ST2020.

Blå/Vit: Denna kabel fungerar som RS485B, vilket är den andra kommunikationsledaren i RS485-protokollet. Den arbetar tillsammans med RS485A-kabeln för att möjliggöra dubbelriktad kommunikation mellan enheter.

3.5.1.1. CAT 6 T568B Rev 2

Röd: Denna kabel levererar 12 V till porttelefonen. Det är viktigt att spänningsnivån inte överskrider 12 V för att undvika att skada porttelefonen.

Svart: Denna kabel fungerar som strömjord (PWR_GND) för porttelefonen. Den bidrar till korrekt elektrisk jordning och minskar risken för elektriska stötar.

Brun: Denna kabel fungerar som RS485A, vilket är en kommunikationsprotokoll som används i seriella kommunikationssystem. Den möjliggör kommunikation mellan styrcentralen ST2029 och porttelefonen ST2020

Brun/Vit: Denna kabel fungerar som RS485B, vilket är den andra kommunikationsledaren i RS485-protokollet. Den arbetar tillsammans med RS485A-kabeln för att möjliggöra dubbelriktad kommunikation mellan enheter.

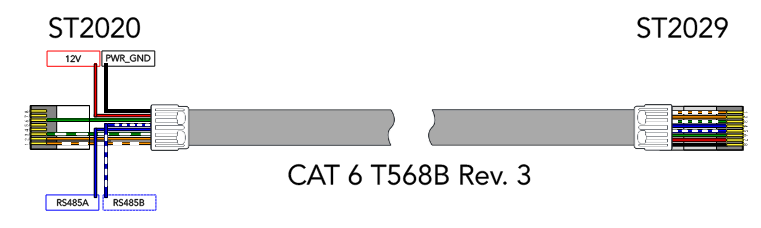

3.5.1.1. CAT 6 T568B Rev 3

Röd: Denna kabel levererar 12 V till porttelefonen. Det är viktigt att spänningsnivån inte överskrider 12 V för att undvika att skada porttelefonen.

Svart: Denna kabel fungerar som strömjord (PWR_GND) för porttelefonen. Den bidrar till korrekt elektrisk jordning och minskar risken för elektriska stötar.

Blå: Denna kabel fungerar som RS485A, vilket är en kommunikationsprotokoll som används i seriella kommunikationssystem. Den möjliggör kommunikation mellan styrcentralen ST2029 och porttelefonen ST2020

Blå/Vit: Denna kabel fungerar som RS485B, vilket är den andra kommunikationsledaren i RS485-protokollet. Den arbetar tillsammans med RS485A-kabeln för att möjliggöra dubbelriktad kommunikation mellan enheter.

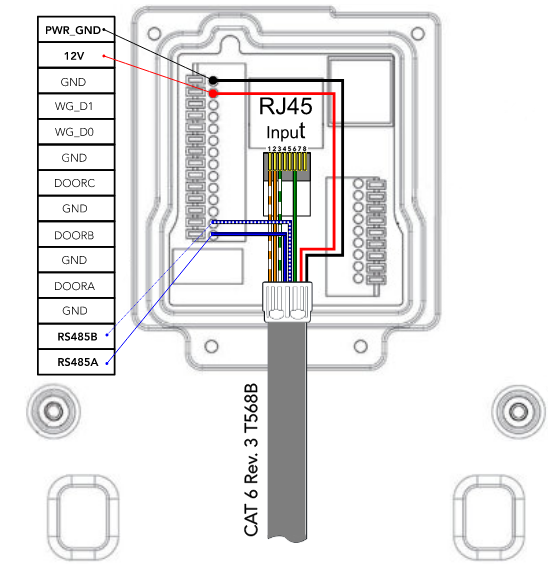

3.5.2. Inkoppling ST2020

När du ansluter dörrcentralen ST2029 till porttelefonen ST2020 är det viktigt att förstå att CAT-kabeln måste delas upp på porttelefonens sida. Det innebär att kabelns ledare separeras i två grupper, där varje grupp ansluts till olika plintar och port på baksidan av porttelefonen.

Det är avgörande att den delade sidan av kabeln kopplas in korrekt för att säkerställa optimal prestanda och tillförlitlighet i systemet. De specifika stegen för inkoppling beror på vilken kabelrevision du använder.
Därför rekommenderas att du hänvisar till kabelrevisionerna i föregående avsnitt för att säkerställa korrekt anslutning.

Om du har kontakterat din egen CAT6-kabel är det absolut nödvändigt att använda en nätverkstestare för att kontrollera att det finns kommunikation på stiften 1, 2, 3 och 6.

Stiften 4, 5, 7 och 8 är uppdelade på porttelefonens sida och kan inte testas. Stift 7 and stift 8 används för12V spänning och 0V (spänningsjord, PWR_GND). Stift 5 och 5 används för RS485 kommunikation.

Felaktig anslutning av dessa stift kan orsaka strömproblem eller kommunikationsfel, vilket i sin tur kan leda till att systemet slutar fungera.

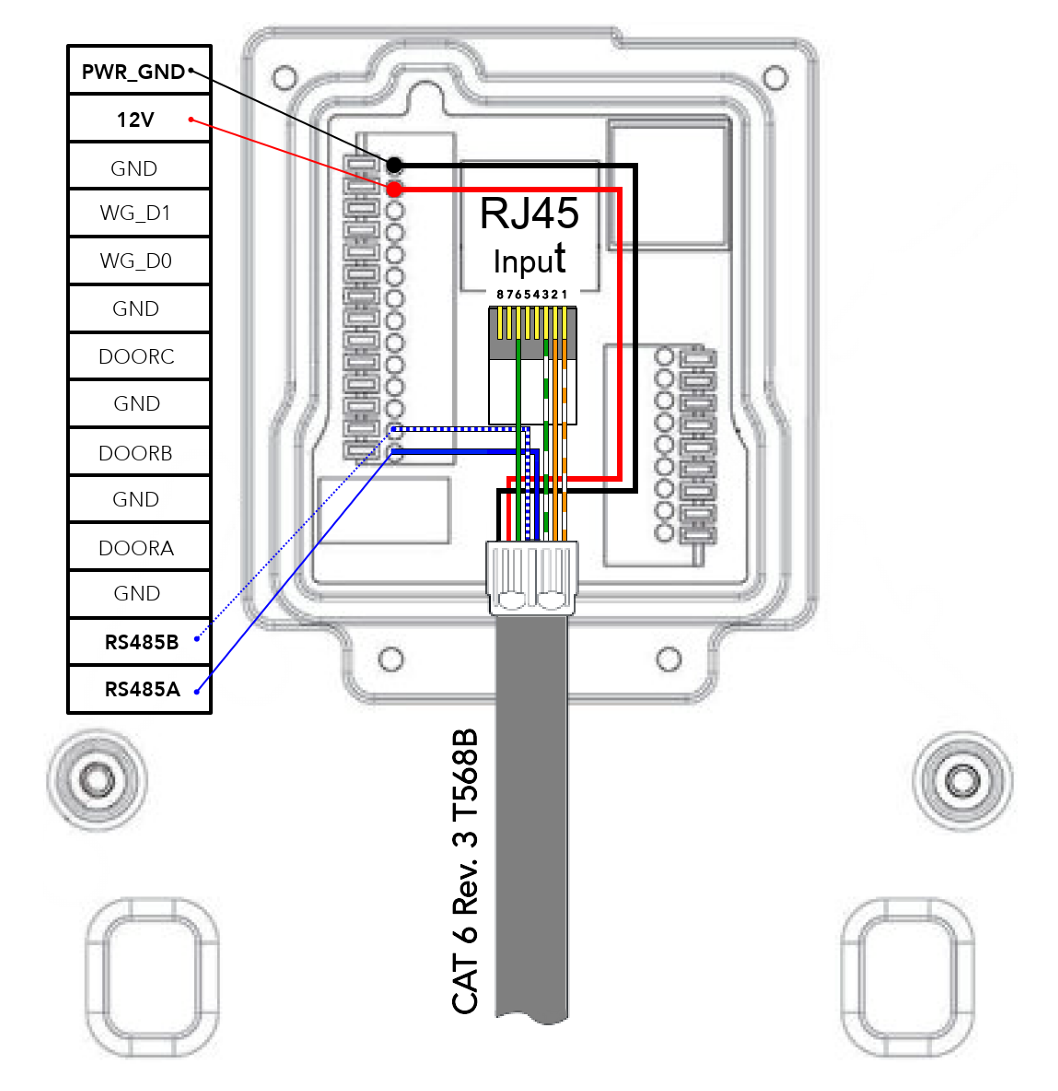

OBS: Det är avgörande att identifiera rätt revision av CAT6-kabeln vid anslutning av enheten. Nedan visas kopplingsschemat för CAT6 kabelrevision 3. Observera att illustrationen endast gäller denna specifika revision.

3.6 Starta enheten

Vi har nu kommit till den punkt där allt som behövs för att manövrera dörrcentralen är anslutet och vi kan slå på ström.

Anslut kabel för spänning och kommunikation.
Dörrcentralen ska starta genom att först tända strömmen och efter det ska watchdog-LED:n efter cirka 30 sekunder börja blinka.
Nu är systemet startat.
