Beskrivning
Tilläggskort WG-1 används för att utöka dörrcentral ST2043 med ett extra interface för kortläsare.
Interfacet ansluts på expansionsport på ST2043 (U2 + U6).
Installation
Tilläggskort WG-1 ansluts med en 4 trådskabel till dörrbox ST2043 passage
Kortläsare ansluts på plint U8 enligt färganvisning på kortet.
Aktivering
På Varje kretskort sitter en märkning ex. M-2114-009 Detta nummer används för att aktivera enheten i Axessa cloud,
börja med att navigera till Enheter -> Kortläsare -> dörrbox som enheten är ansluten till.

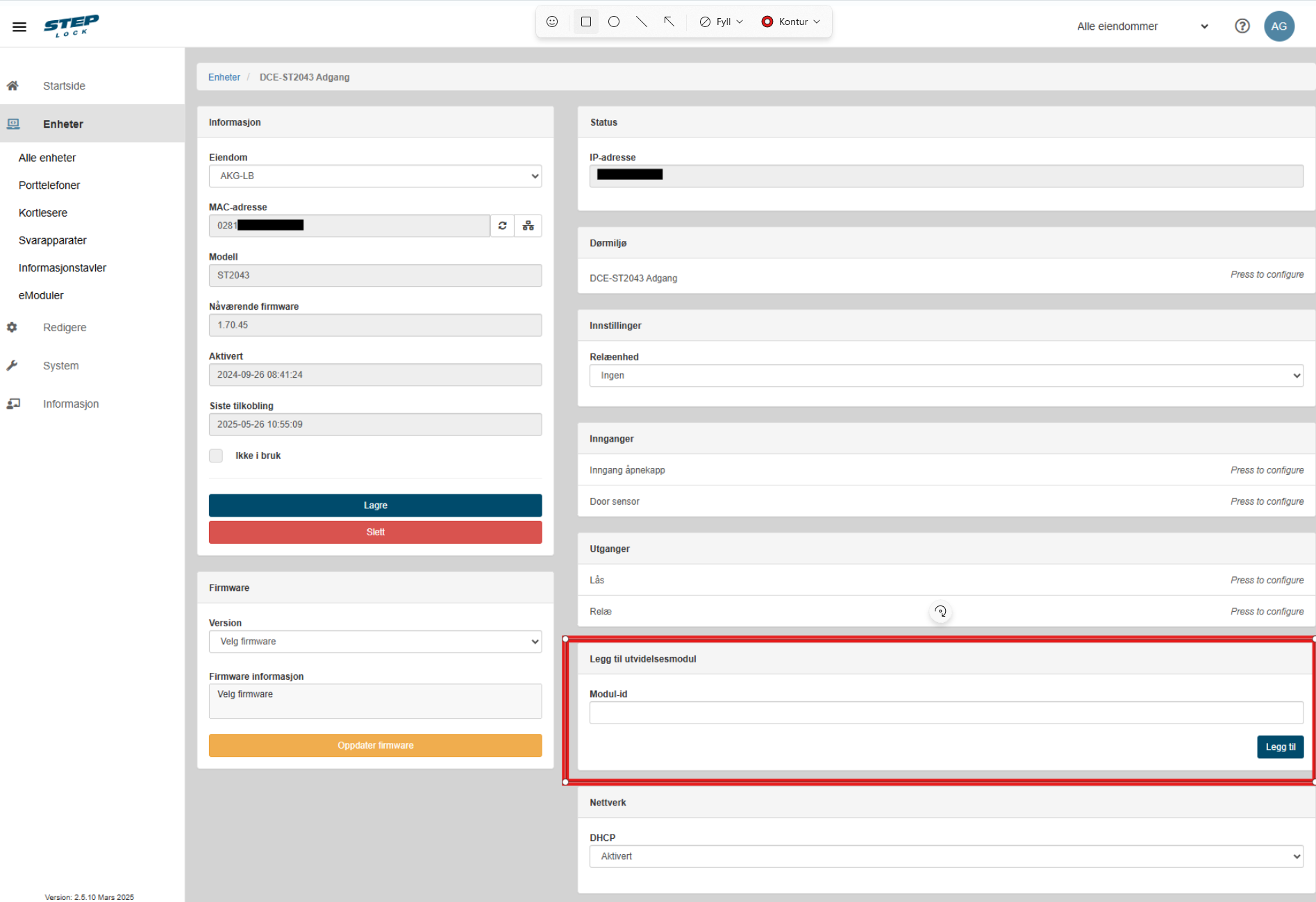

Scrolla ner till rubriken "Lägg till expansionsmodul" ange M numret angivet på interfacet klicka på "Lägg till"

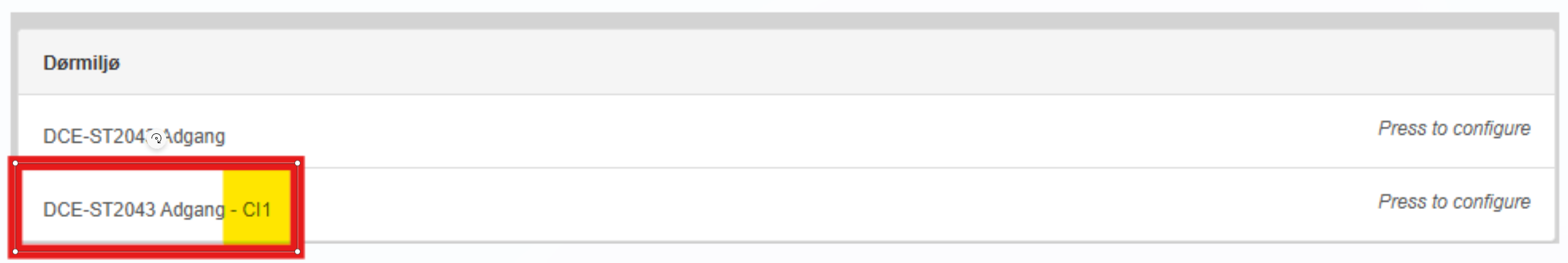

Du kommer nu att få en ny dörrmiljö som är redo att konfigureras..
Felsökning
- Interface startar inte ?
Svar:
Kontrollera att + / - 12V är anslutet korrekt med dörrbox ST2043
- Jag får inte någon kommunikation på kortläsaren eller dörrbox.
Svar:
1. kontrollera att RX / TX är anslutet korrekt mellan ST2043 och Interface
2. starta om dörrcentral ST2043 så ett dörrbox startar med de nya inställningarna.
