Manual

ST2008 (C61) Kortläsare



Innehåll

  1. Komponenter
  2. Systemöversikt
  3. Inkopplings dörrbox
  4. Inkoppling kortläsare
  5. Installation
  6. Uppstart
  7. Specifikation kablage



1. Komponenter

Ett komplett startpaket innehåller följande komponenter.

  1. Kortläsare
  2. Dörrbox ST2043 POE
  3. Anslutningskabel (Dörrbox <-> Kortläsare)
1 2 3
STEP Anslutningskabel

2. Systemöversikt

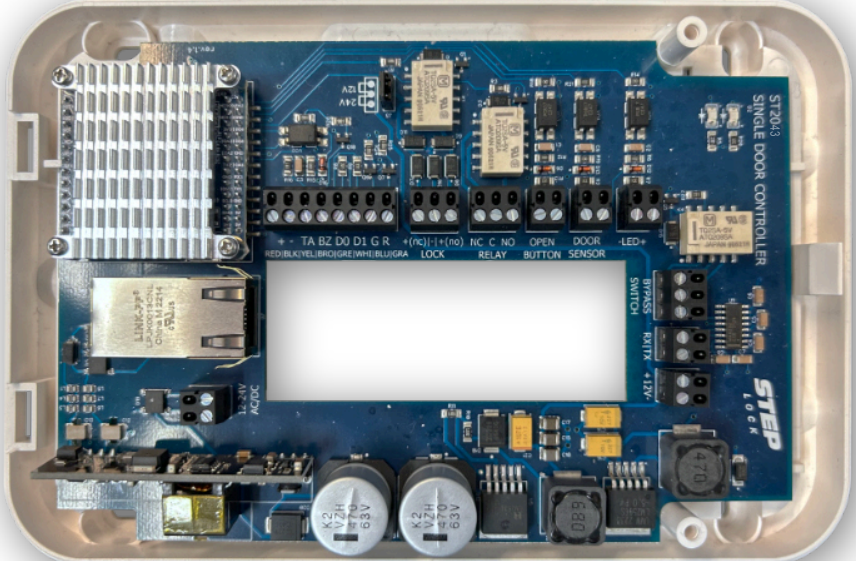

3. Inkoppling dörrbox

Se manualen för ST2043-POE eller ST2043-LTE

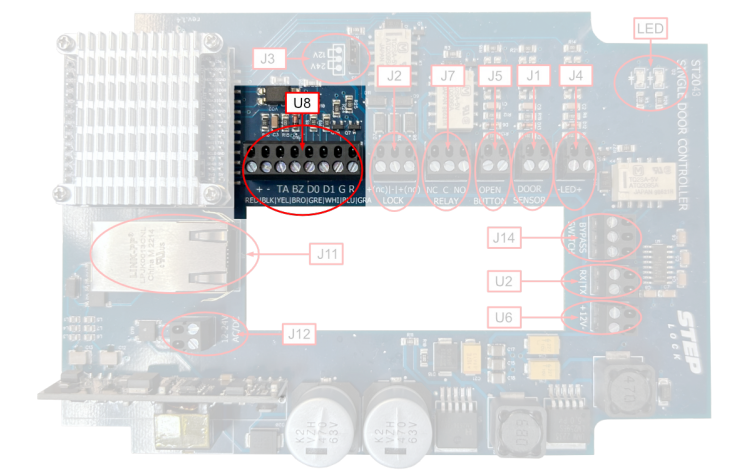

4. Inkoppling kortläsare

U8 Reader fungerar som den primära inmatningskomponenten för huvudkortet läsare, vilket underlättar sömlös dataöverföring och bearbetning.

Denna ingång har ett färgkodat anslutningsstiftsystem för att säkerställa korrekt konfiguration och funktionalitet.

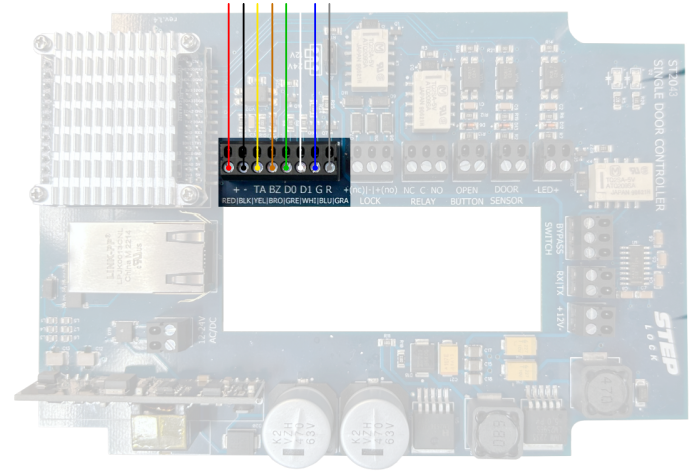

Stiften tilldelas enligt följande:

  • Röd: Detta stift är ansvarigt för att ge 12 volt ström till kortet läsare.
  • Svart: Detta stift fungerar som jordanslutning och ger en stabil referens punkt för den elektriska kretsen.
  • Gul: Sabotagestiftet upptäcker obehörig åtkomst eller manipulering av kortläsaren, vilket garanterar optimal säkerhet.
  • Brun: Detta stift är anslutet till summern, som ger hörbara varningar eller meddelanden under drift.
  • Grön: D0-stiftet ansvarar för att hantera datakommunikation mellan kortläsaren och den anslutna enheten.
  • Vit: I likhet med det gröna stiftet hanterar D1-stiftet även data kommunikation, vilket möjliggör effektiv databehandling.
  • Blå: Detta stift är anslutet till den röda lysdioden, som fungerar som en indikatorlampa för olika driftstatusar.
  • Grå: Det grå stiftet är kopplat till den gröna lysdioden, som också fungerar som en statusindikator för kortläsaren.



5. Installation

  1. Montera dörrboxen i närheten av aktuell dörr. Kontaktera den nätverkskabeln som nyss har förlagts med en RJ45 kontakt i båda ändar enligt standard T568B, se bild nedan. Alternativt för in och skala kabeln för anslutning via DCE.

  2. Mät ut rekommenderad installationshöjd för kortläsaren, (1150mm) från mark och dra anslutningskabeln mellan.
  3. Anslut samt montera fast kortläsaren på väggen.
  4. Anslut kortläsarkabeln i dörrbox i på 8 polig kontakt.
  5. Anslut RJ45 kontakten i dörrboxen.
  6. Om allt är korrekt anslutet tänds dioden på kretskortet.
  7. Dra in el-lås kabeln till dörrboxen och anslut på skruvarna märkt LOCK.
  8. Om Öppningsknapp används anslut denna till ingång märkt OPEN BUTTON.

6. Uppstart

När installationen är färdigställd är det dags för uppstart av kortläsaren.

  1. Anslut spänningskontakten i kortläsaren.
  2. Är kortläsaren ansluten till dörrbox i samband med uppstart av dörrbox
    kommer denna att Lysa rött samt pipa med summern, detta är helt normalt.
  3. När kortläsaren är ansluten startar den med två pip.
    sedan skall den slockna ner och blinka var 5:e sekund.
  4. Nu är den lokala uppstarten klar och resterande installation sker i tjänsten StepLock Cloud

7. Specifikation kablage

  • Kabel mellan kortläsare och dörrbox skall vara rakkablerad kabel 0.3 mm2 (5m färdig kabel ingår)

Viktigt:  Om en partvinnad kabel används kan problem med kommunikation mellan kortläsare och dörrbox uppstå. Om annan kabel ej kan användas koppla D0 och D1 i olika par.
