Hisskort
ST2040
Edition 1
Innehåll
4.1 AC/DC Extern strömförsörjning.
8.2 Virtuella dörrar med hisskort.
8.3 Installation av flera hisskort.
1 Beskrivning
Den här artikeln innehåller instruktioner för hur du installerar, installerar, använder och underhåller ST2040 hisskort.
2 Översikt

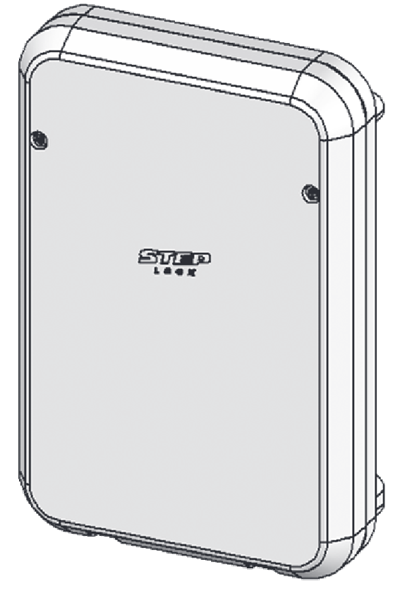

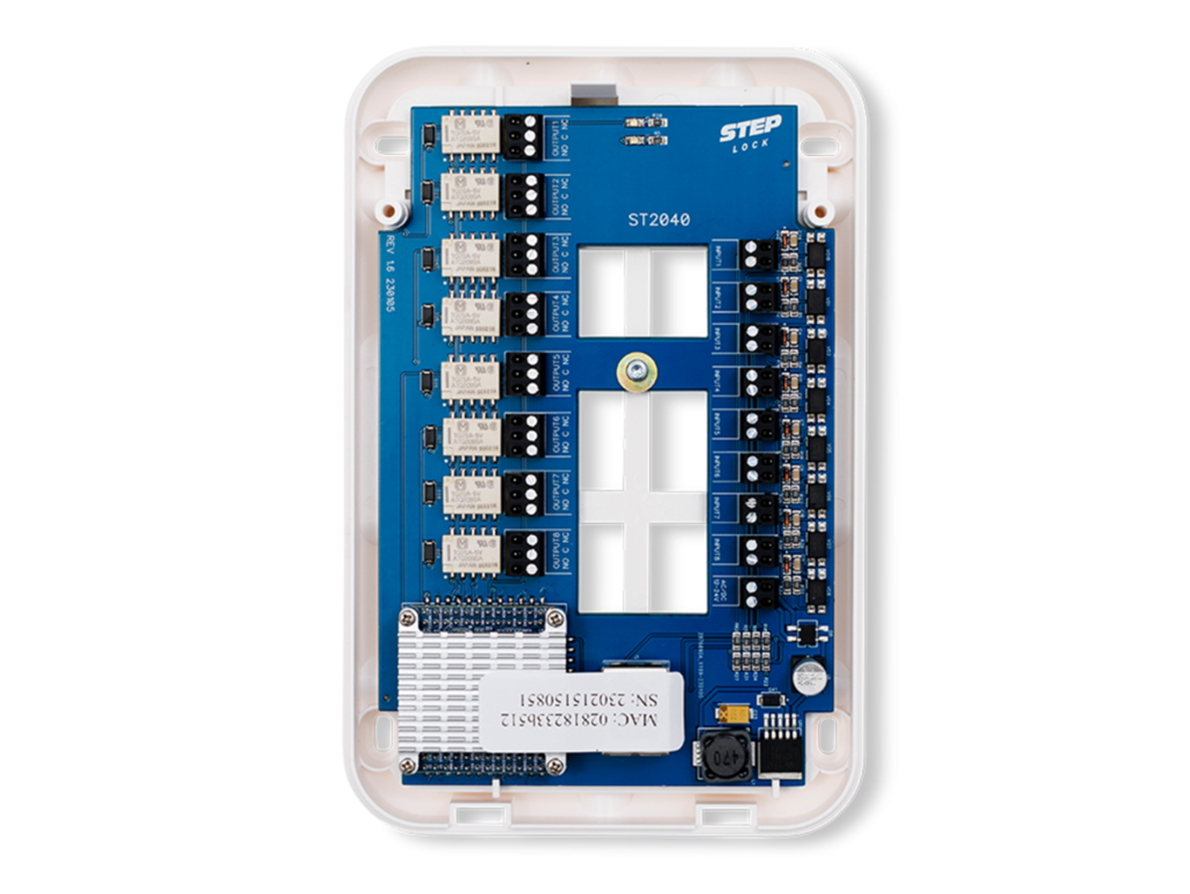

Följande är en översikt av kretskortet för ST2040.
2.1 ST2040
2.2 Anslutningar

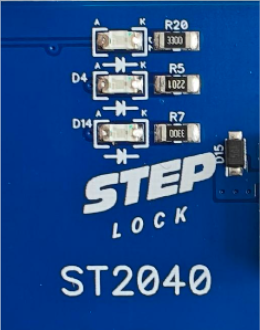

3 Status LED-indikering
ST2040 PCB-kortet är utrustat med tre status-LED-indikatorer som ger viktig information om enhetens status.
- Den första indikatorn på kortet blinkar när den fasta programvaran har körs. Denna indikator ska blinka ungefär var femte sekund. Om ACT inte blinkar kan det indikera ett problem med ST2040 eller dess hårdvara.
- Den andra indikatorn är för ström, den lyser stadigt när ST2040-enheten är påslagen och fungerar korrekt. Denna lysdiod säkerställer att enheten har en stadig strömförsörjning. Flimmer på denna lysdiod är troligen ett resultat av brist på tillräcklig strömförsörjning.
- Den tredje indikatorn är WDT och är watchdog-timer för systemövervakning. Detta blinkar en gång per sekund när watchdogen är i drift.
4 Strömförsörjning och data
4.1 AC/DC Extern strömförsörjning
AC/DC 12-24V-ingången är en anslutningspunkt för en extern strömkälla, som antingen kan vara AC- eller DC-strömförsörjning.
VARNING: ST2040 kan endast drivas av en extern strömkälla och inte POE+.
Det acceptabla intervallet för ingångsspänning är mellan 12-24 volt.
Detta innebär att alla spänningar inom detta intervall kan användas säkert för att driva enheten.
OBS: Det är viktigt att notera att användning av en spänning utanför detta intervall kan orsaka skada på enheten och bör undvikas. Dessutom rekommenderas det att använda en strömförsörjning som är balanserad och rippelfri, med en minsta kapacitet på 2 amperes. Var noga med att välja en strömförsörjning som är lämplig för fina elektroniska kretsar.

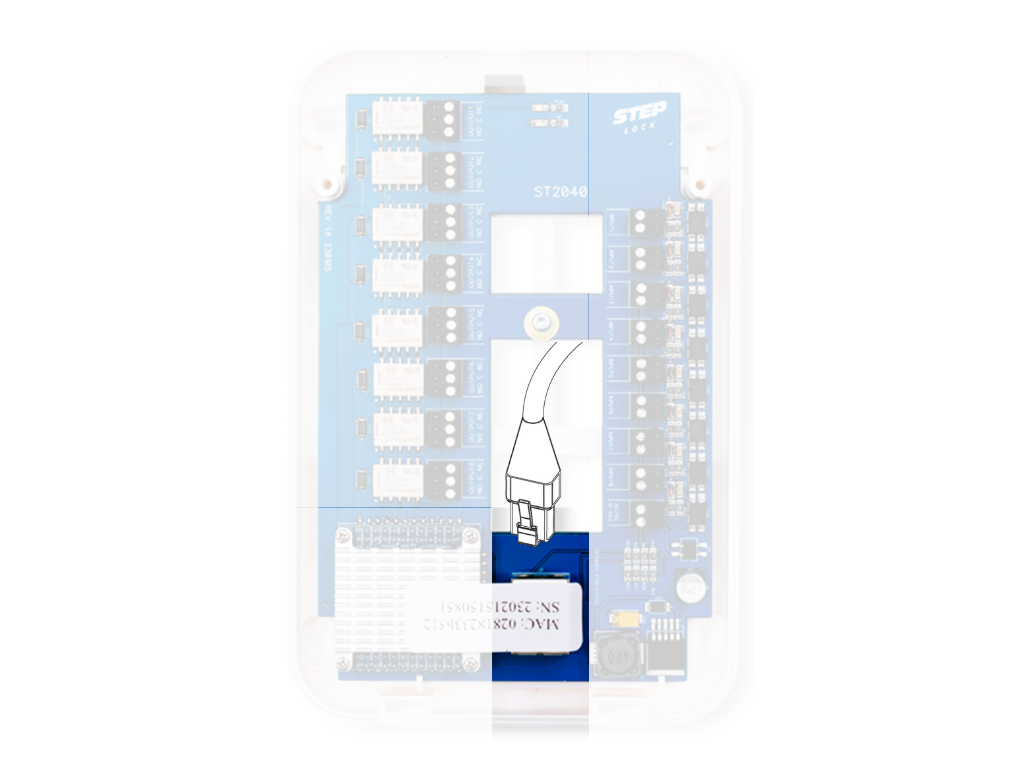

4.2 Ethernet-anslutning
Anslutning för Ethernet-kabeln

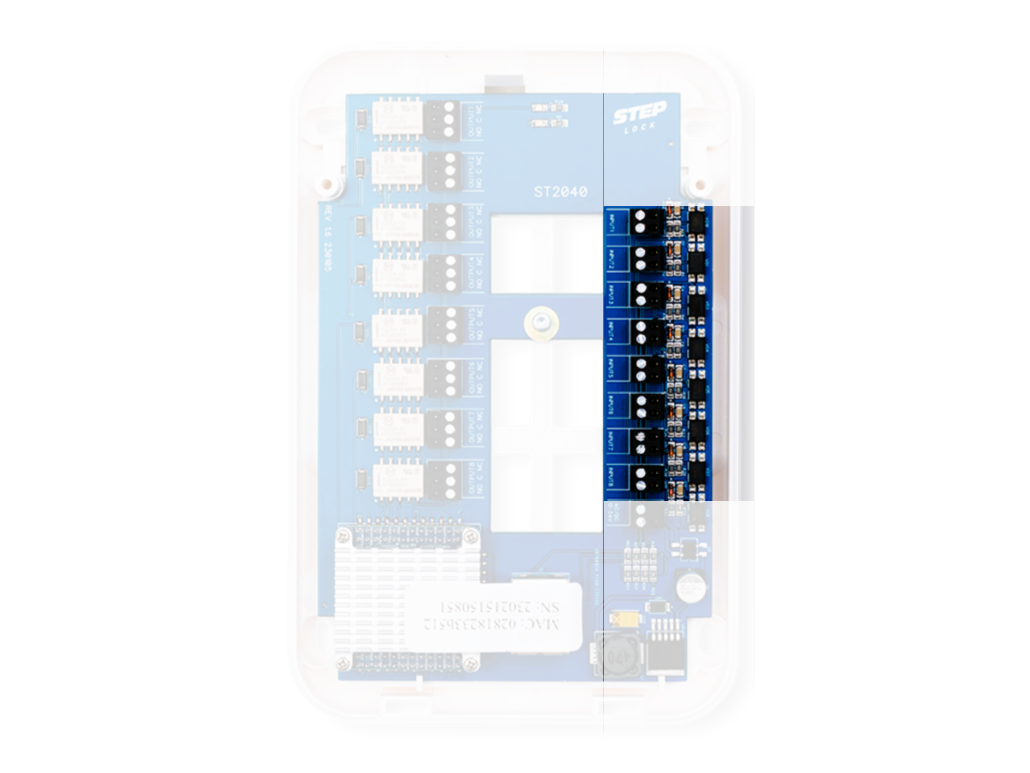

5 Ingångar
Ingångarna är designade för att trigga utgångar på ST2040, detta kan konfigureras i molnet, där du också kan ansluta en ingång till flera utgångar.

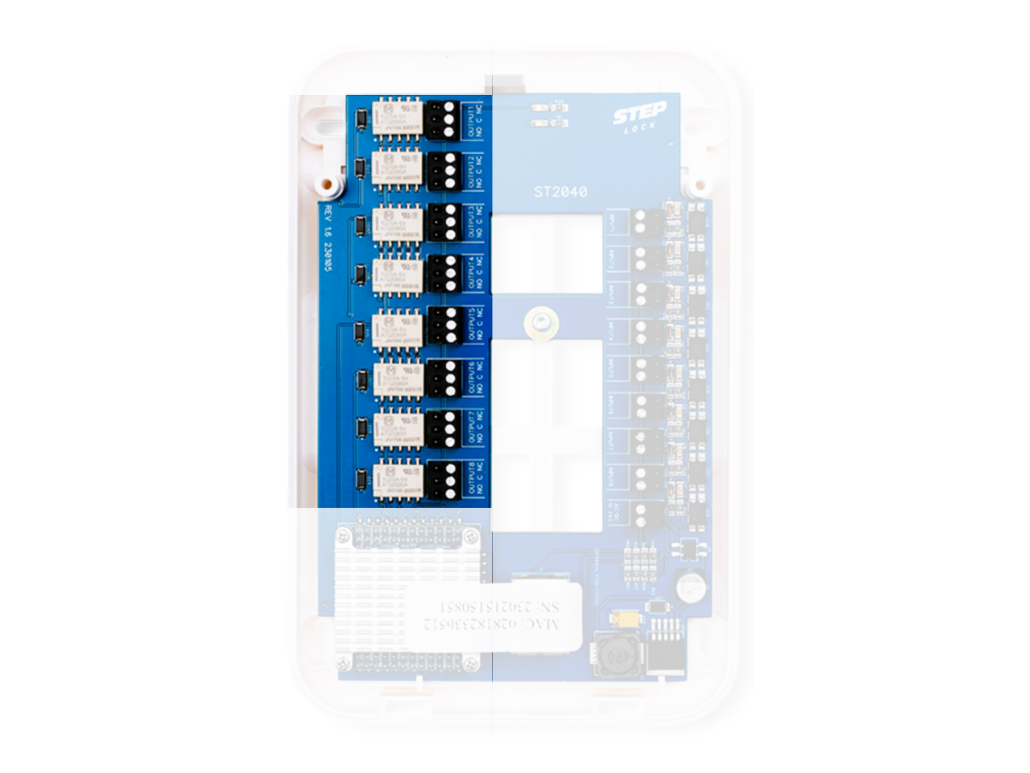

6 utgångar
Reläutgångar, ST2040 har 8 potentialfria reläer som kan anslutas till dörrmiljöer eller användas som anslutning till externa system. Dessa reläer kan anslutas individuellt till en ingång på ST2040.
7 Installation
7.1 Förberedelser
VARNING: Slå på ST2040 först när du noggrant har läst och förstått dessa instruktioner och bekräftat att enheten är korrekt ansluten. Unvikande att följa dessa instruktioner kan leda till skada på produkten och
göra den obrukbar.
Innan du installerar ST2040-hisskortet är det viktigt att se till att följande uppgifter har slutförts i Steplock Cloud.
- Skapa en cloud hosting för slutkunden. Den här cloud hosting fungerar som en plattform för att hantera och övervaka enheten och dess associerade komponenter.
- Skapa en fastighet i slutkundens cloud hosting. Detta gör det möjligt för slutkunden att hantera och övervaka enheten och dess associerade komponenter på en specifik plats. Ett system måste ha minst en fastighet.
- Lägg till enhetens MAC-adress i slutkundens cloud hosting. Detta kommer att säkerställa att passersystemet är korrekt integrerat och kan kommunicera med den utsedda enheten.
7.2 Kablar
Innan du installerar ST2040-hisskortet är det avgörande att se till att alla nödvändiga kablar är korrekt installerade på platsen.
7.2.1 Ethernet cable
Den första och viktigaste kabeln är nätverkskabeln, detta krävs för att vara minst CAT6 och ansluta hisskortet med switchen. Denna kabel ger Ethernet-anslutning för tvåvägskommunikation mellan dörrkontrollen och molnet. För att säkerställa korrekt installation rekommenderas att du testar CAT 6-kabeln med en nätverkstestare för att bekräfta att den fungerar korrekt.
7.2.2 Standard kabeldragning
Förutom Ethernet-kabeln krävs standardkablar för att ansluta de elektroniska låsen, utgångsknapparna och andra relaterade komponenter till hisskortet. Det är viktigt att installera dessa kablar på ett säkert sätt för att förhindra komplikationer eller fel under installationsprocessen.
Notera: Med den externa strömförsörjningen för hisskortet är det lämpligt att kontrollera att den inkommande strömmen ligger inom det rekommenderade intervallet. Genom att göra det kan du förhindra potentiella strömrelaterade problem och se till att enheten fungerar korrekt.
7.2.3 Verktyg, kablar och kontakter
Att vara väl förberedd med nödvändig utrustning kan underlätta en smidig och effektiv installation, vilket minskar sannolikheten för att stöta på problem eller förseningar.
Några av de verktyg du kanske vill ha till hands för en sömlös installation.
Inkluderar:

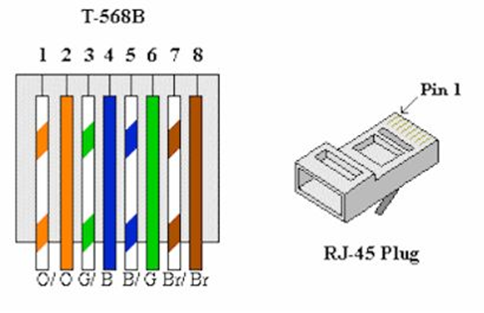

• Ett högkvalitativt RJ45-avslutningsverktyg är oumbärligt för en lyckad installation.
Detta verktyg garanterar en säker och exakt avslutning av CAT6-kabeln till RJ45-kontakten, vilket är avgörande för att upprätta en stabil och pålitlig anslutning mellan dörrkontrollen och Ethernet-switchen.
• En RJ45 nätverkskabeltestare är nödvändig för att utvärdera CAT6-kabeln efter avslutning. Detta instrument hjälper till att verifiera att kabeln har avslutats korrekt och fungerar som avsett, vilket säkerställer anslutningens integritet.
Notera: Det är viktigt att använda RJ45-kontakter av hög kvalitet för säkra och exakta avslutningar, eftersom detta bidrar till stabila och pålitliga anslutningar. Se till att använda korta pluggar för att bibehålla optimal prestanda och anslutning.
• CAT6-kabel, antingen skärmad eller oskärmad, krävs för anslutningen mellan ST2040 och Ethernet-switchen. Valet av skärmad eller oskärmad kabel beror på den specifika installationsmiljön och kraven.
7.3 Fysisk installation
OBS: Det är viktigt att kontrollera att alla kablar är korrekt och säkert installerade för att förhindra eventuella komplikationer eller fel under installationsprocessen. Det rekommenderas att visuellt inspektera alla kablar och använda en nätverkstestare för att bekräfta att kablarna är i gott skick innan du fortsätter med installationen. Detta kommer att hjälpa till att förhindra eventuella problem som kan uppstå på grund av felaktiga eller felaktigt installerade kablar.
VIKTIGT: Koppla alltid bort strömmen till dörrkontrollen innan du ansluter enheter eller tillbehör till den.
En vanlig plats för montering av hisskortet är i hissmaskinrummet eller på en central plats i byggnaden.

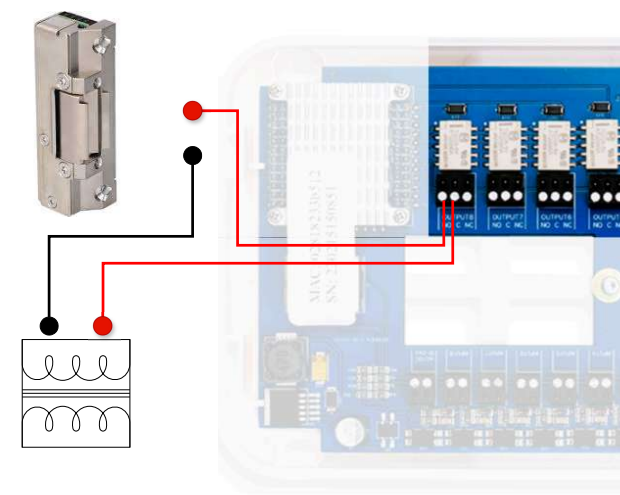

7.4 Anslutning av relä

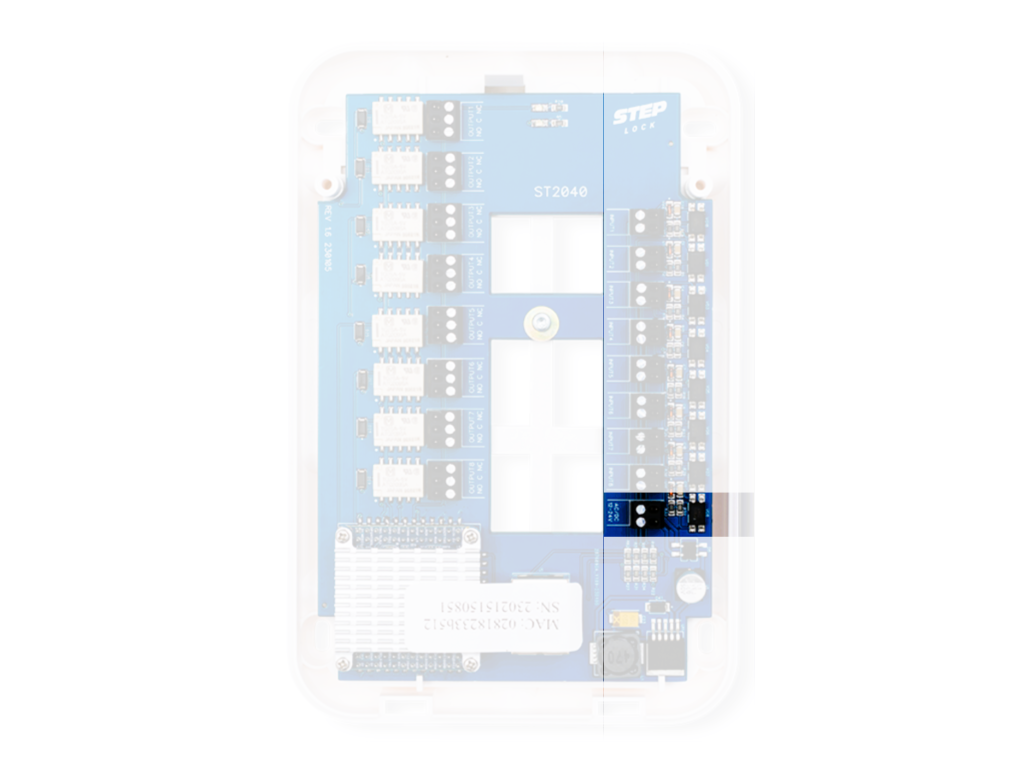

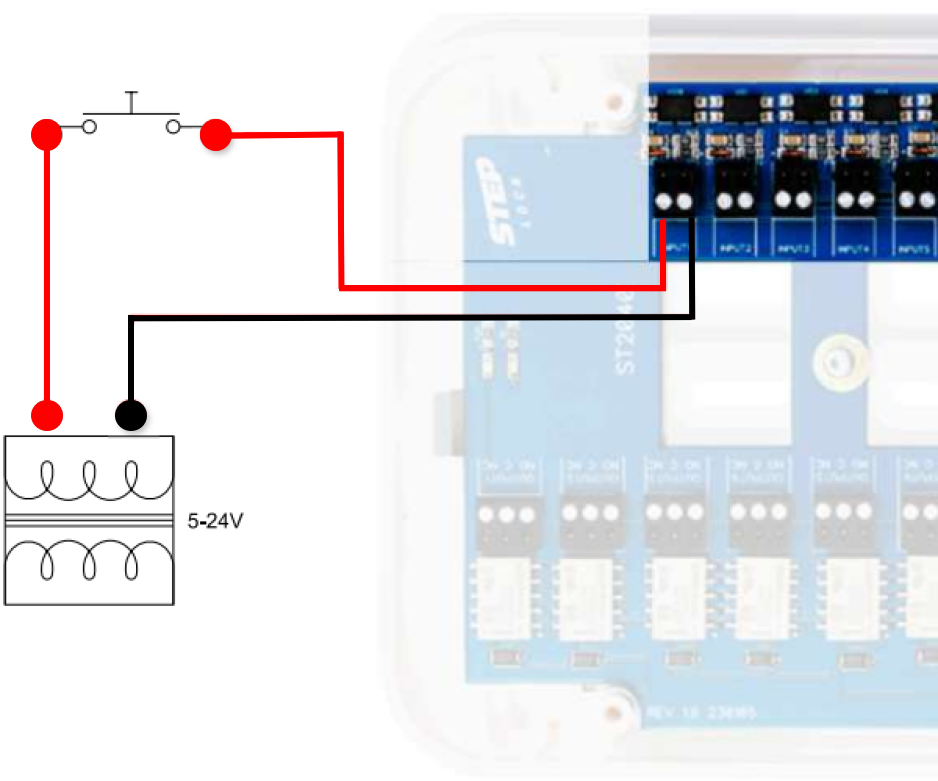

7.5 Anslutning Öppna-knapp
8 System layouter

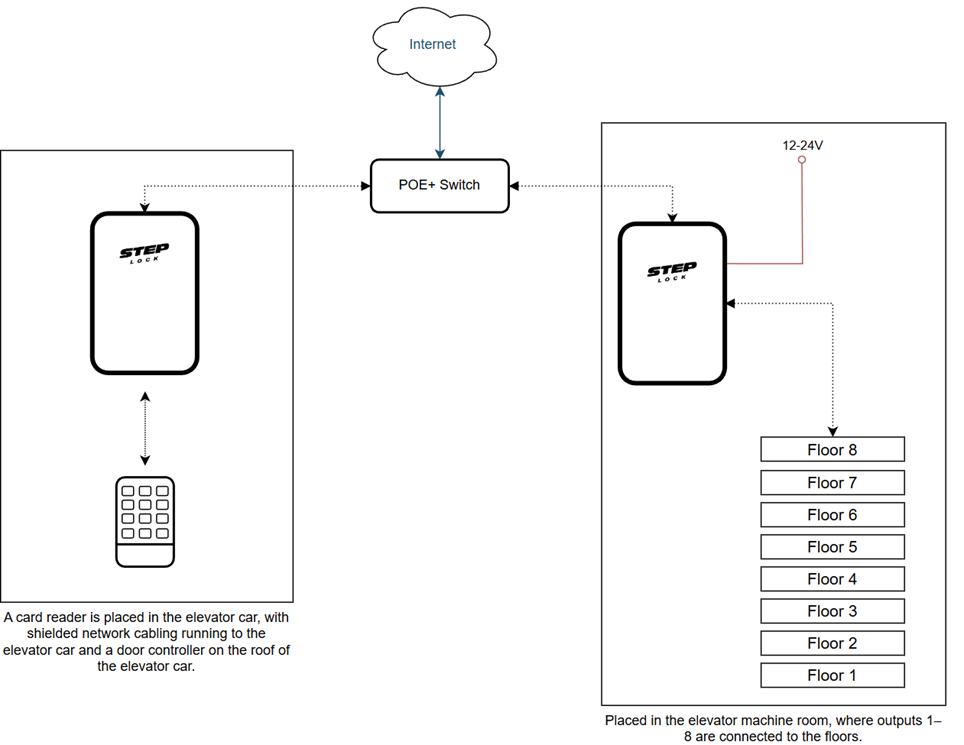

8.1 Installation av hisskort

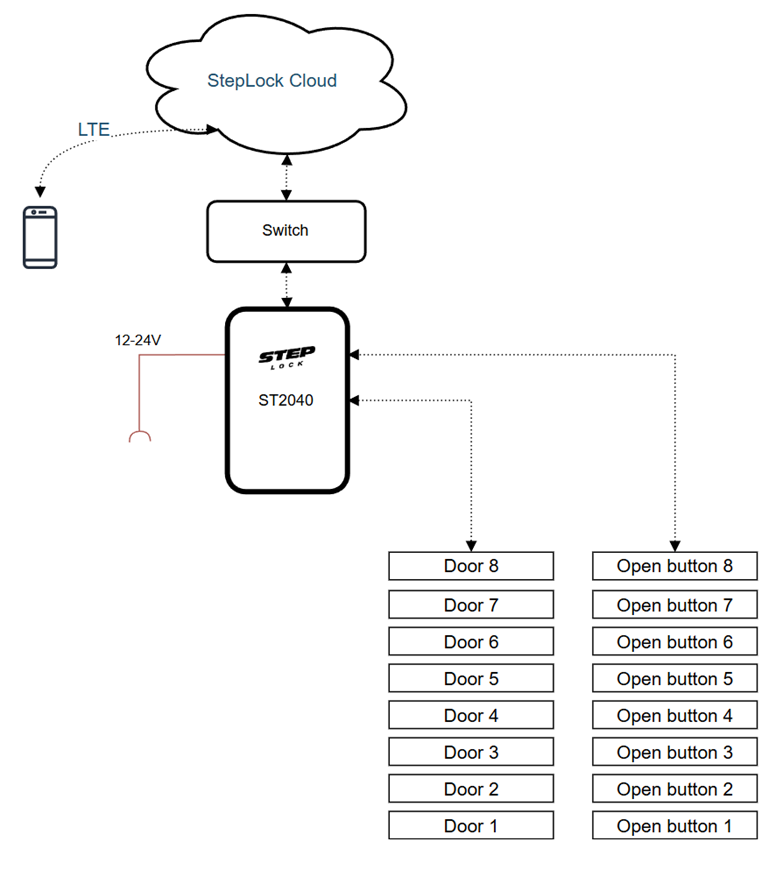

8.2 Virtuella dörrar med ett hisskort

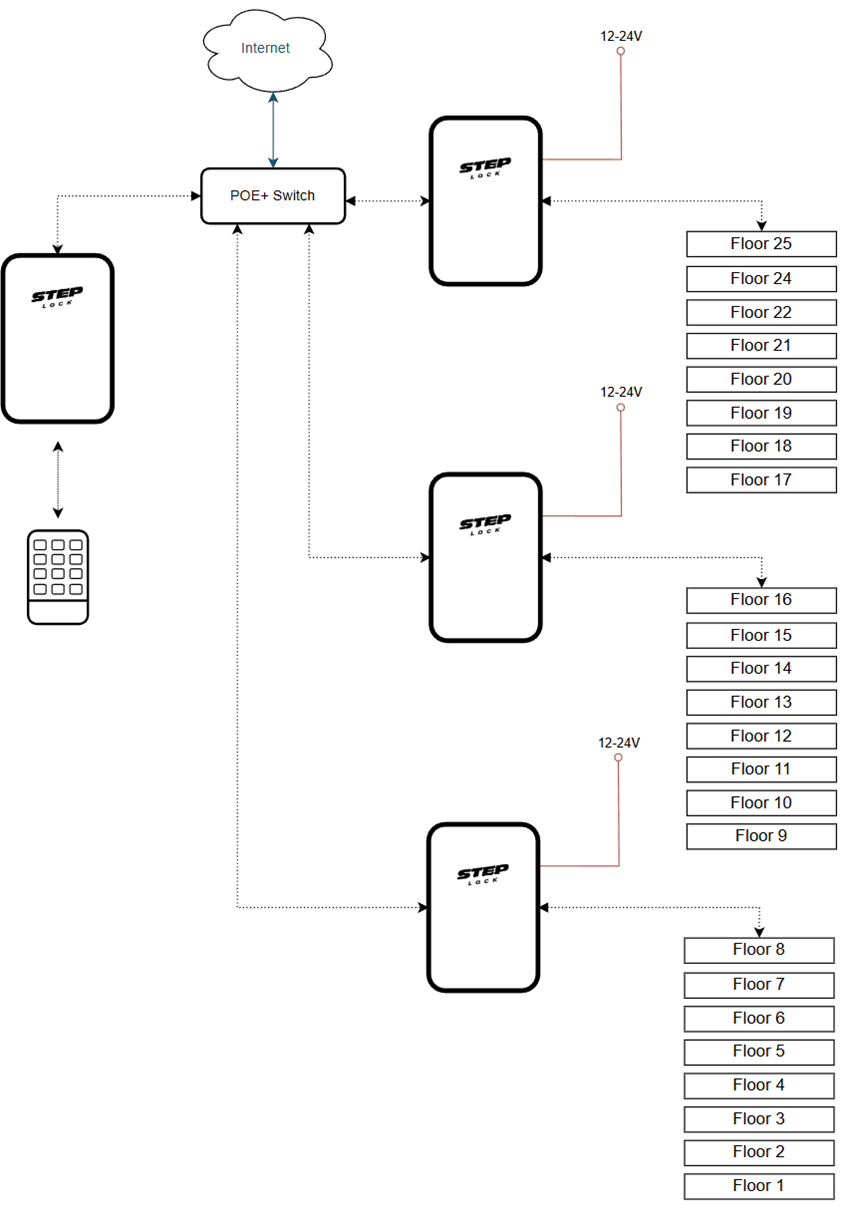

8.3 Installation av flera hisskort
