MANUAL

STEP OSDP Kortleser

Tekniske spesifikasjoner for ST2001

Tekniske spesifikasjoner for ST2010

Tekniske spesifikasjoner for ST2101

Tekniske spesifikasjoner for ST2110

I Esken

4x Monteringsskrue

2x Skruterminal

1x Låseskrue

1x Veggplate

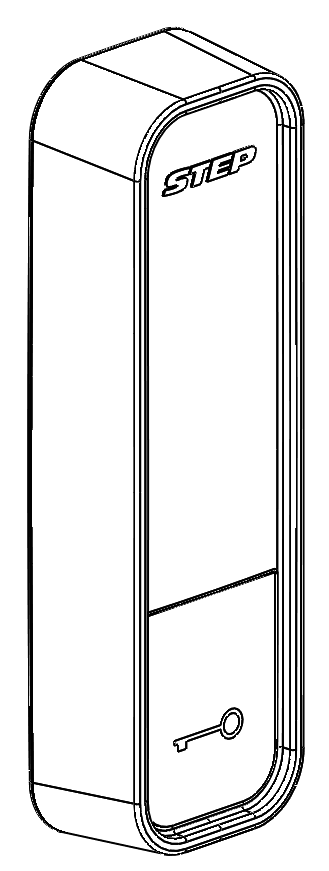

1x Kortleser

Installasjon

Kabler

OSDP bruker RS-485 som underliggende buss, dette betyr at den anbefalte kabelspesifikasjonen er i henhold til RS-485-standarden.

Merk: Det skal ikke forekomme skjøter mellom Dørsentralen og kortleseren.

Anbefaling:

• 2 par, ett for strøm og ett for kommunikasjon
• Tvunnet par
• 0,22mm2 / 24 AWG for kortere avstander < 30 meter
• 0,32mm2 / 22 AWG for > 30 meter

For kortere avstander kan gjenbruk av wiegand-ledninger være mulig, men husk at den ikke oppfyller RS-485-kravene.

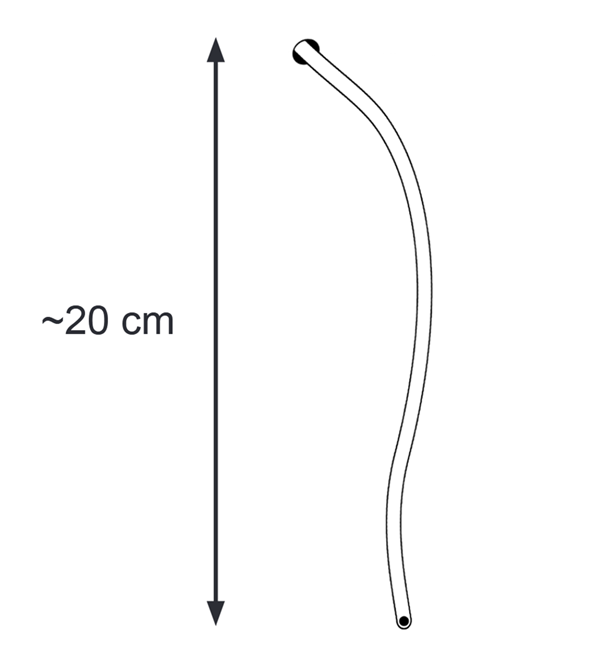

Det anbefales å legge igjen minst 20 cm (200 mm) kabel der leseren skal monteres under installasjonen av kablingen, for å gjøre tilkoblingen enklere under installasjonsprosessen.

Veggplate på vegg

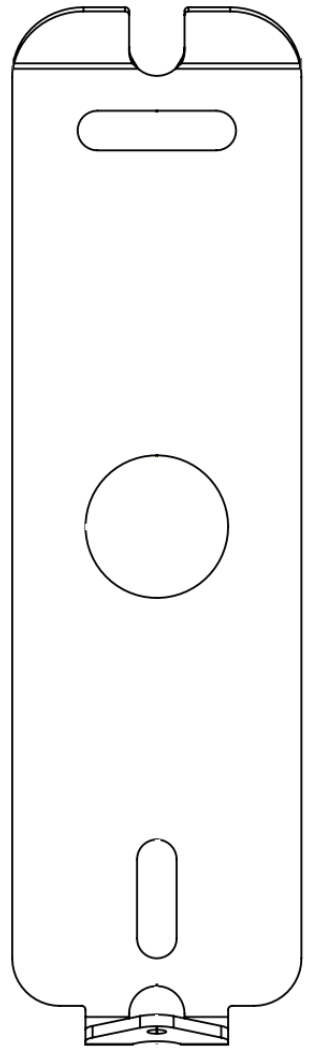

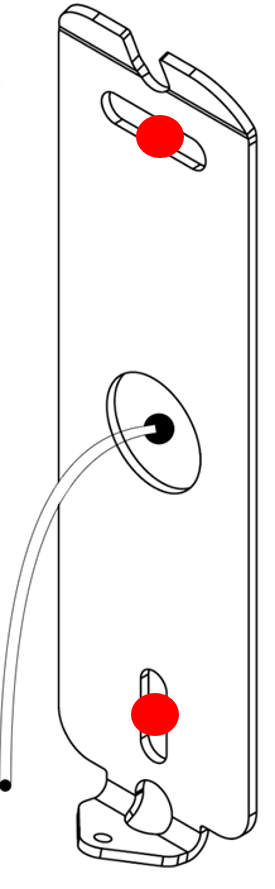

Fest veggplaten i veggen i henhold til bildet nedenfor med de vedlagte skruene merket.

ST2010 Veggplate

Veggplate på innfelt boks

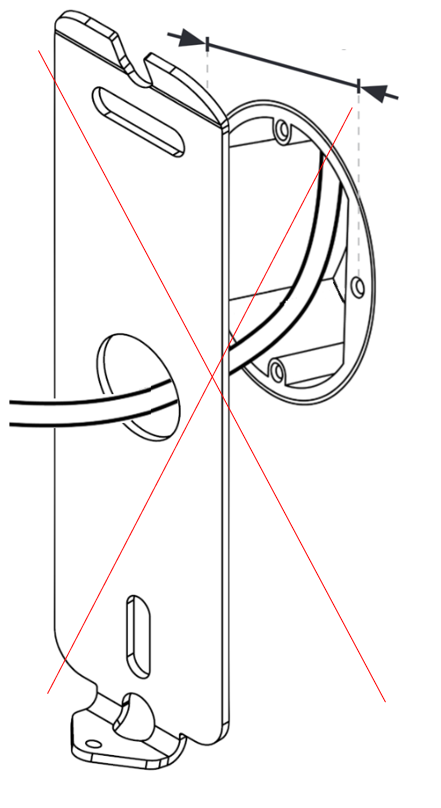

ST2010 kan ikke monteres på en innfelt boks.

Oppkobling

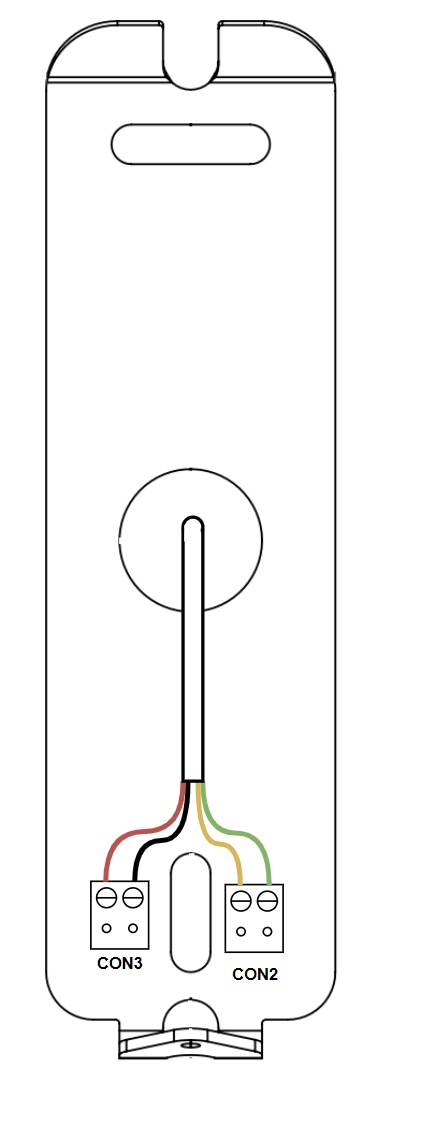

Nå er det på tide å koble til kommunikasjonskabelen. Fjern mantelen, fjern hvert par i kabelen, og koble strømparet til CON3 og kommunikasjonsparet til CON2.

Pinnekonfigurasjon

CON2

CON3

Distribusjon og adressering

Buss-terminering

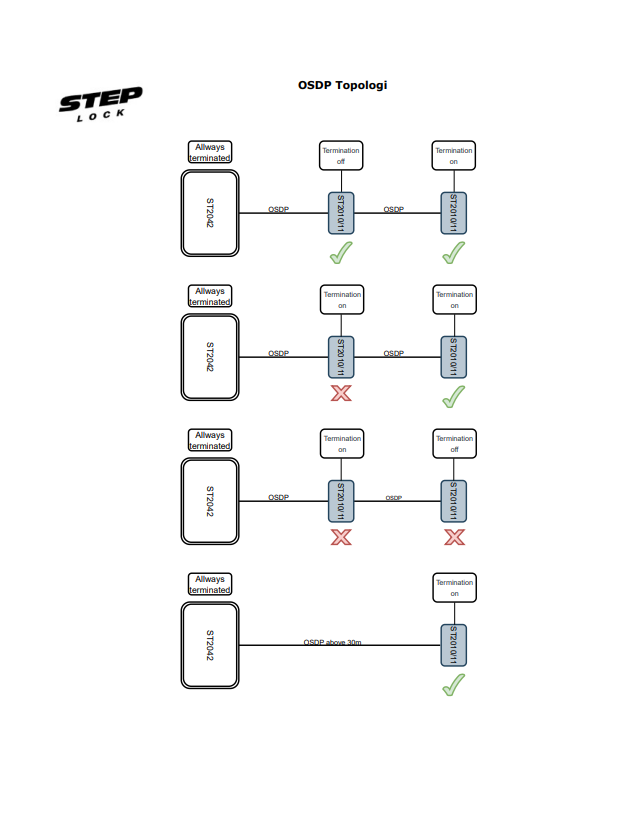

Terminering for OSDP (Open Supervised Device Protocol) er generelt nødvendig for å sikre stabil og pålitelig signaloverføring, spesielt over lengre avstander eller når flere enheter er koblet til i en kjede. Det bidrar til å redusere signalrefleksjoner og kommunikasjonsproblemer.

Når er termiering nødvendig?

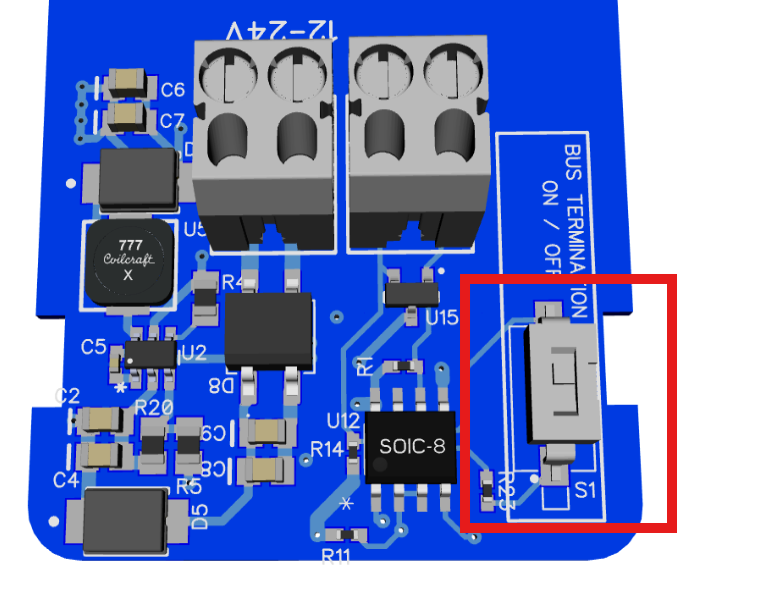

Hvis kabellengden overstiger 30 meter eller du kobler til mer enn én enhet på bussen, må du vanligvis aktivere terminering. Dette kan gjøres ved å aktivere dip-bryteren S1.

Et tegn på at du må aktivere avslutning er hvis du opplever kommunikasjon som kommer og går eller ikke starter.

ST2010 Terminerings-bryter

Adressering

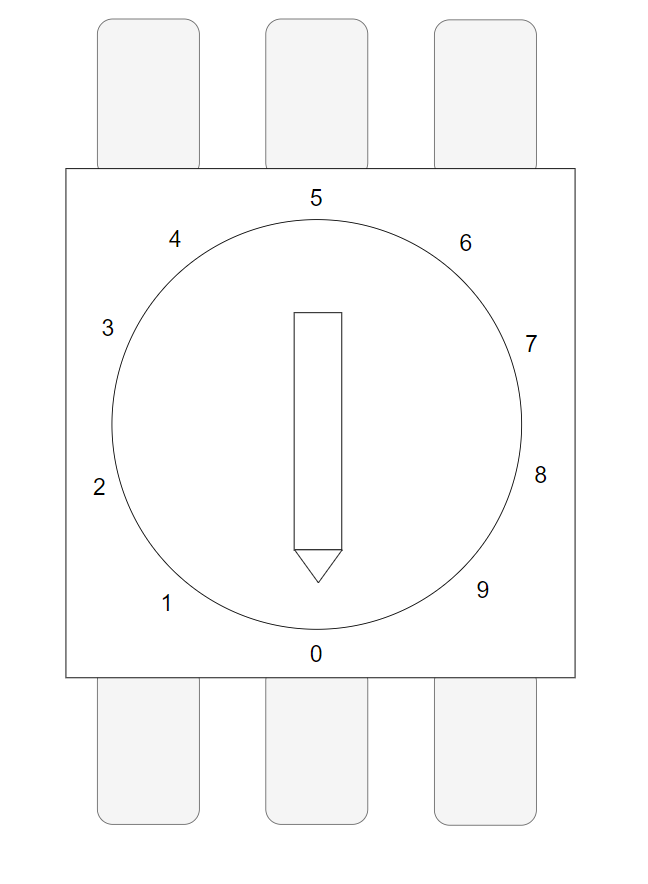

Når det er tid for distribusjon, begynn å angi adressen på enheten, ved å bruke en skrutrekker og angi adresse på adressebryter S2.

Hvis bare en leser brukes, vennligst la den stå på standardadresse 0.
Om du har flere sett første leser til 0, andre til 1, tredje til 2 og så videre.

Koble nå CON2, CON3 til leseren, leseren starter opp og gir en kort pipelyd.

Montering

Heng leseren på den øvre kanten av veggplaten og fold den på festet. *

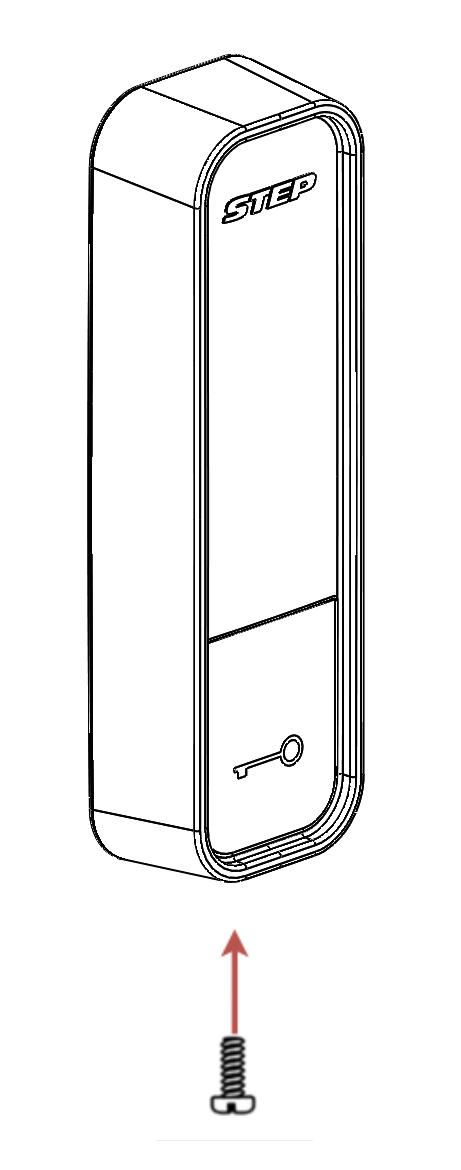

Fest leseren med den medfølgende låseskruen.
