Manual

STEP OSDP Dørsentral ST2042-DCE
Version 1

Varenummer: ST2042-DCE

1.Introduksjon

Denne artikkelen inneholder instruksjoner for å konfigurere, installere, bruke og vedlikeholde ST2042 DCE dørsentral.

1.1 Tekniske spesifikkasjoner

2.Oversikt

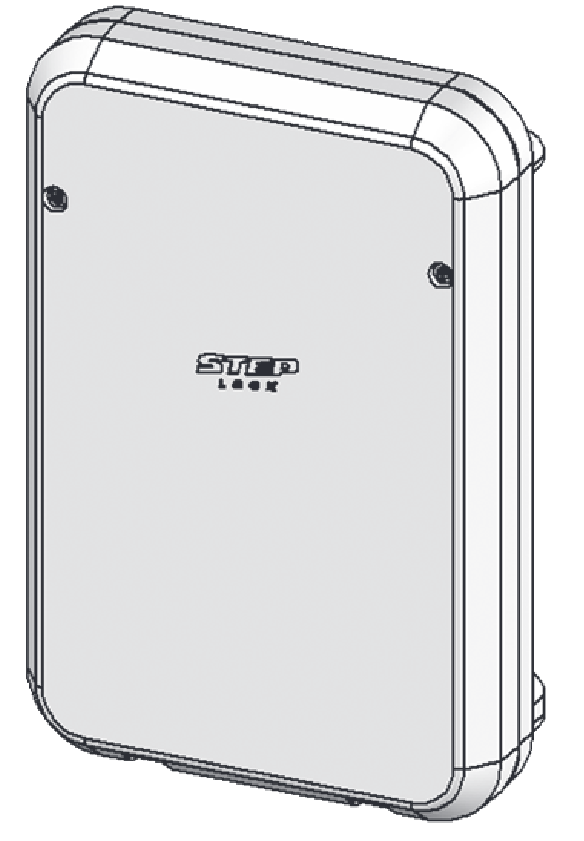

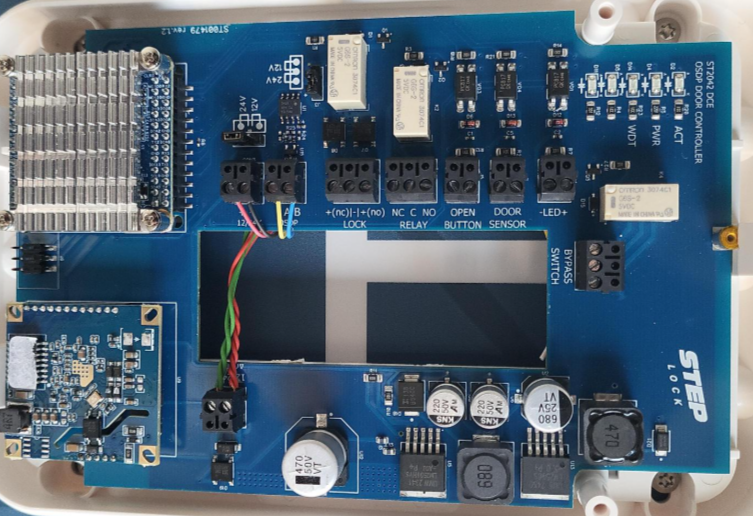

Nedenfor følger en oversikt over PCB-kortet for de ulike modellene av ST2042.

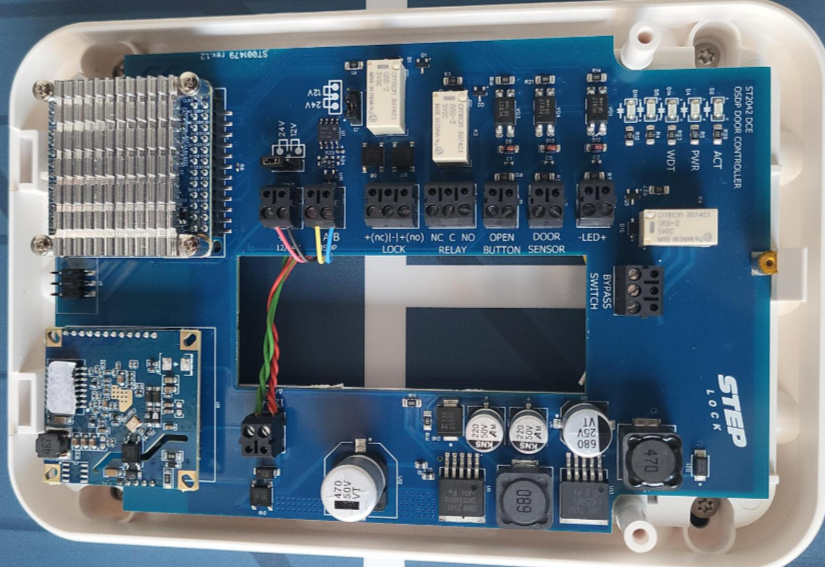

2.1 ST2042 DCE

2.2 Tilkoblinger

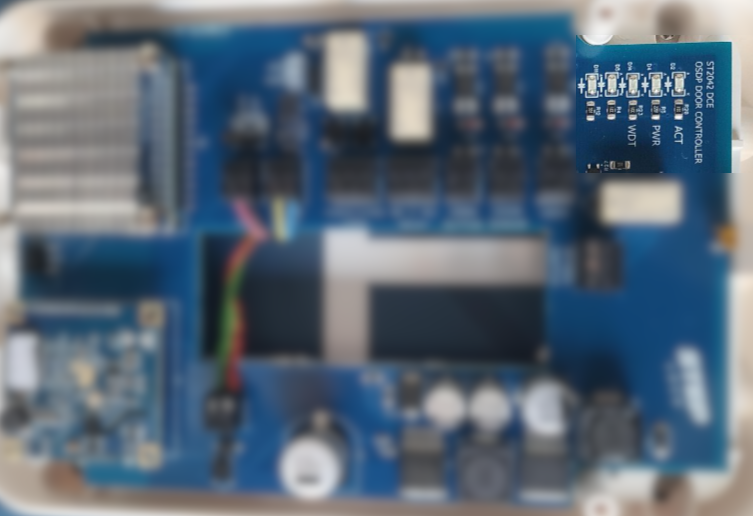

3 Statusindikatorer LED

ST2042 PCB-kortet er utstyrt med tre status-LED-indikatorer som gir
viktig informasjon om enhetens status.

• Den første indikatoren, merket ACT på kortet, blinker når fastvaren kjører. Denne indikatoren skal blinke omtrent hvert femte sekund. Hvis ACT ikke blinker, kan det indikere et problem med ST2042 eller maskinvaren.
• Den andre indikatoren er merket PWR. Den forblir konstant tent når ST2042-enheten er strømforsynt og fungerer korrekt. Denne LED-en sikrer at enheten har en stabil strømforsyning. Flimring på denne LED-en er sannsynligvis et resultat av utilstrekkelig strømforsyning.
• Den tredje indikatoren er WDT og fungerer som en watchdog-timer som overvåker systemet. Denne blinker én gang per sekund når watchdog er aktiv.

4 Strømforsyning

ST2042 DCE strømforsynes via ST2055 DCE-Master. For mer informasjon, se brukermanualen for ST2055.

4.1 Jumpere

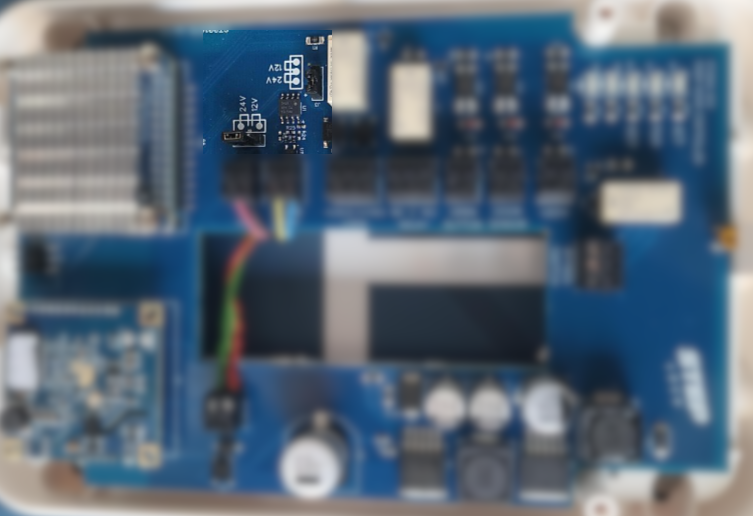

ST2042 har 2 jumpere, disse benyttes til å justere spenning til lås eller kortleser.

J3 brukes til å justere spenningen til J2 Låsutgang.
J8 brukes til å justere spenningsforsyningen til OSDP-enhetene som er koblet til dørsentralen.

Presisering:

• Ved å sette kortslutningspinnen til 24V, blir spenningen til låseutgangen 24VDC.
• Ved å sette kortslutningspinnen til 12V, blir spenningen til låseutgangen 12VDC.


5 Utganger

5.1 J2 - Låseutgang

Pinnene på "Lås-releet" er merket med "+(nc) | - | +(no)".
Praktisk sett, dersom du har en fail safe elektronisk lås, må du koble "+"-ledningen til høyre stift "+(no)". Motsatt, dersom du har en fail secure-konfigurasjon, skal "+"-ledningen kobles til venstre stift "+(nc)".

OBS: Det er viktig å merke seg at korrekt kabelkonfigurasjon avhenger av hvilken type elektronisk lås som brukes. En failsafe-konfigurasjon låser opp døren ved strømbrudd, mens en failsecure-konfigurasjon holder døren låst i samme situasjon. Derfor er det viktig å identifisere riktig ledningsoppsett for den spesifikke låsen som brukes, for å sikre korrekt funksjon og sikkerhet.

5.2 J7 - Releutgang

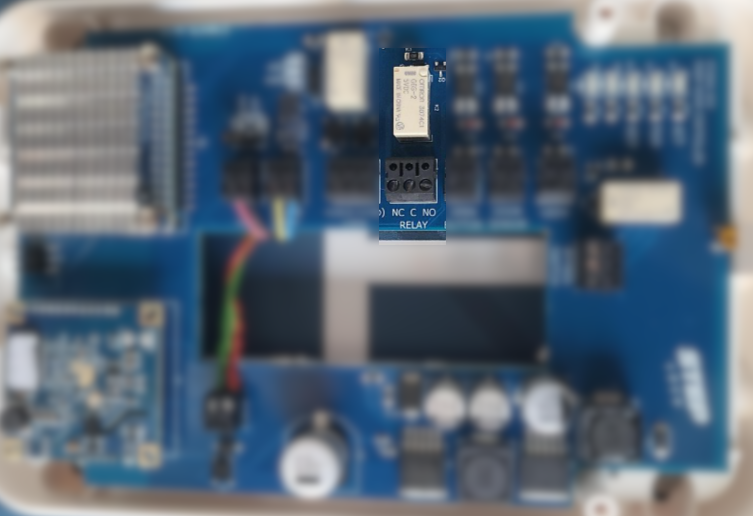

J7 - Releutgangen er et potensialfritt rele som kan kobles til et dørsystem på samme måte som låseutgangen. Den kan også kobles til et eget dørsystem med egne kortlesere, uavhengig av dørsystemet som styrer låseutgangen.

5.3 J14 - Alarmforbikobling

J14 - Alarmforbikobling er et dedikert rele designet for å styre en ekstern alarm. Denne bryteren lar deg styre alarmen for den angitte sonen direkte fra adgangskontrollsystemet.

Vær oppmerksom på at J14 – Forbikobling er designet for å styre kun én sone om gangen. For å håndtere flere soner eller tilpasse sonekontroller, se relevante avsnitt i brukermanualen for alarmsystemet. Konfigurasjonen av disse funksjonene må utføres i selve alarmsystemet for å sikre korrekt drift og sikkerhet.

6 Innganger

6.1 J4 - LED +/-

J4-inngangen fungerer som en bekreftelse (tilbakemelding) for aktivering eller deaktivering av alarmsystemet. LED-inngangen må være tilkoblet når et eksternt alarmsystem brukes. Inngangen er utformet for å akseptere et spenningsområde på 5V til 12V DC, noe som sikrer kompatibilitet med ulike alarmsystemkonfigurasjoner.

5.5 J5 – Åpneknapp

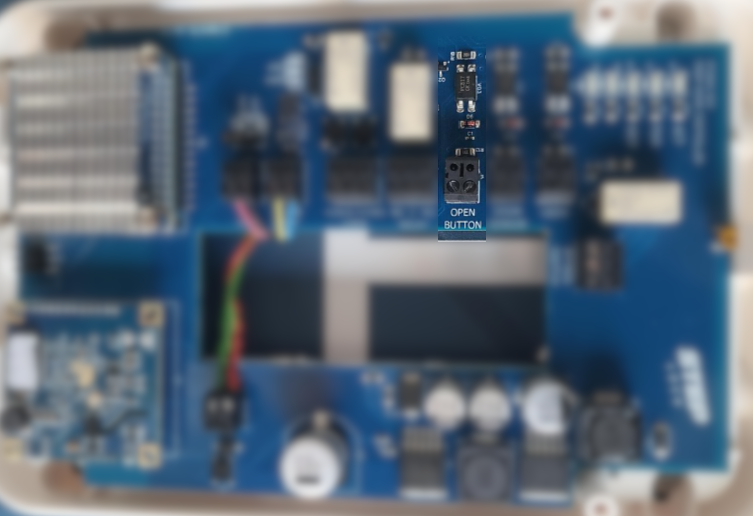

J5-porten, også kjent som åpneknapp-inngangen, er utformet for å trigge en utgang. Som standard er den koblet til låseutgangen, men dette kan konfigureres i Cloud, hvor du kan koble inngangen til flere utganger.

Åpneknappen har to ulike moduser: Normalmodus eller Bistabil modus.

I normalmodus aktiveres de tilkoblede utgangene, og utgangene slippes når opplåsningstiden utløper eller døren åpnes.

I bistabil modus aktiveres de tilkoblede utgangene og holdes i aktiv tilstand til knappen slippes, pluss åpen tid.

OBS: Det er viktig å merke seg at aktivering av J5-porten kan føre til umiddelbar og samtidig aktivering av både J7- og J2-portene. Derfor anbefales det å bruke denne funksjonen med forsiktighet og med nøye vurdering av de potensielle konsekvensene av konfigurasjonen.

5.6 J1 - Dørsensor

Dørsensor-inngangen brukes til å overvåke statusen til dørsensoren.
Hvis inngangen er koblet til et dørområde, vil åpningstiden reduseres når døren åpnes, og låsen låses.

Hvis en dørsensor er koblet til et dørmiljø, kan den også brukes som døralarm. I så fall vil kortleseren kunne varsle om en åpen dør ved å aktivere summeren. Det kan også rapporteres via e-post.

7 Grensesnitt

7.1 OSDP Grensesnitt

ST2042 er utstyrt med et OSDP-kommunikasjonsgrensesnitt, dette brukes for å koble en OSDP-slave (kortleser eller lås) til styreenheten.

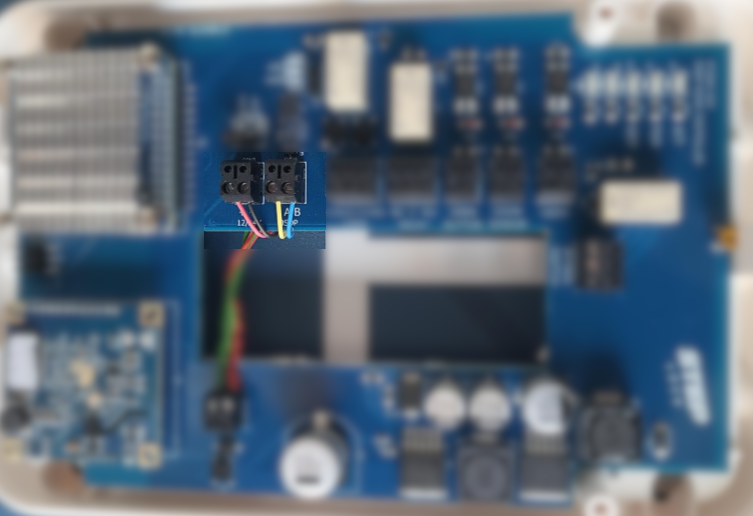

Kortleseren kobles til dørsentralen ved å bruke CON3 strømuttak og CON4 OSDP-utgang.

Spenning til kortleseren styres med J8-jumperen.

Merk: Det skal ikke forekomme skjøter mellom Dørsentralen og kortleseren.

8 Installasjon

ADVARSEL: Slå kun på ST2042 DCE når du nøye har lest og forstått disse instruksjonene, og bekreftet at enheten er korrekt tilkoblet. Manglende etterlevelse av disse instruksjonene kan føre til skade på produktet og gjøre det ubrukelig.

8.1 Forberedelse i skyprogramvare

Før du installerer ST20402 dørsentral, er det viktig å sørge for at følgende oppgaver er fullført i Steplock Cloud.

• Opprett en Cloud Hosting for sluttkunden. Denne leietakeren vil fungere som en plattform for å administrere og overvåke enheten og tilhørende komponenter.
• Opprett en eiendom hos sluttkundens sky-hosting. Dette gjør det mulig for sluttkunden å administrere og overvåke enheten og tilknyttede komponenter innenfor et spesifikt sted. Et system må ha minst én eiendom.
• Legg til enhetens MAC-adresse i sluttkundens sky-hosting. Dette sikrer at adgangssystemet er korrekt integrert og kan kommunisere med den angitte enheten.

8.2 Kabling

Før du installerer ST2042 Dørsentral, er det viktig å sikre at alle nødvendige kabler er korrekt installert på dør-lokasjon.

Vær oppmerksom på at hver utgang for spenning og kommunikasjon på DCE-Master 2055 er utstyrt med en 1,5 A sikring. Dette må tas i betraktning ved dimensjonering av tilkoblet strømtrekkende utstyr. Denne sikringen kan oppgraderes. Les mer i manualen for ST2055.

8.2.1 Kabel

I tillegg til kabel fra DCE-Master UPS kreves standardkabler for å koble det elektroniske låset, utgangsknappen og andre relaterte komponenter til dørsentralen. Det er viktig å installere disse kablene sikkert for å forhindre komplikasjoner eller feil under installasjonsprosessen.

For å velge riktig kabel mellom DCE-Master UPS og 2042 DCE, og eventuelt videre til neste DCE-enhet, må det utføres en strømberening der alt utstyr tas med i beregningen: ST2042, kortleser, elektrisk lås, og annet strømtrekkende utstyr.

OBS! Har man en sløyfe med 3 dørsystemer, skal alt utstyr for disse 3 dørsystemene tas med i beregningen for den enkelte kabelen.

Tabell 1 gir en overordnet indikasjon på strømuttaket for kabler med ulike leder-tverrsnitt. Vær oppmerksom på at dette kun er veiledende. Dimensjonering krever en beregning basert på forholdene i det aktuelle prosjektet.

Tabell1 - Referanseverdier for maksimalt strømuttak i kobberkabler

8.3 Installasjon

OBS: Det er viktig å verifisere at alle kabler er korrekt og sikkert installert for å forhindre eventuelle komplikasjoner eller feil under installasjonsprosessen. Det anbefales å visuelt inspisere alle kabler og bruke en nettverkstester for å bekrefte at kablene er i god stand før du fortsetter med installasjonen. Dette vil bidra til å forhindre eventuelle problemer som kan oppstå på grunn av feilaktige eller feilinnstallerte kabler.

Viktig: Koble alltid fra strømforsyningen til dørsentralen før du kobler til nytt tilbehør.

8.3.1 Plassering

Et vanlig sted for montering av dørsentralen er over døren, da det som regel er der de fleste tilkoblinger for det elektroniske låset, utgangsknappen og døråpneren finnes.

8.4 Koble til lås

8.4.1 Fail Secure

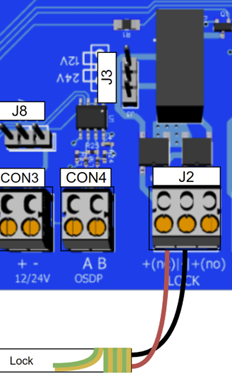

For å konfigurere ST2042 for fail secure modus, koble den positive (“+”) ledningen til høyre stift “+(no)” på J2 Lock Output, og den negative (“–”) ledningen til midtstiften på J2 Lock Output, som vist nedenfor. Pass på å stille spenningsjumperen til riktig spenning for låsen.

8.4.2 Fail safe

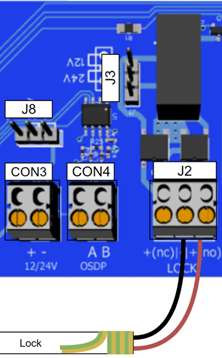

For å konfigurere ST2042 for fail safe drift, koble den positive (+) ledningen til venstre stift “+(nc)” på J2 Lock Output, og den negative (–) ledningen til midtstiften (–) på J2 Lock Output. Denne ledningskonfigurasjonen sikrer at døren forblir ulåst ved strømbrudd, noe som muliggjør sikker evakuering fra bygningen.

OBS: Hvis andre elektroniske låser enn Steplock benyttes, anbefales det å installere en beskyttelsesdiode (f.eks. 1n4004) mellom det elektroniske låset og utgangen.

8.5 Koble til åpneknappen

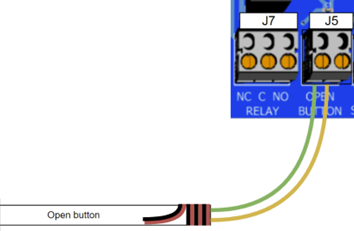

Å koble utgangs-/åpneknappen til dørsentralen er en enkel prosess. Koble den til J5-kontakten. Hvis knappen trenger strømforsyning, koble strøm til CON3

OBS: Hvis du planlegger å bruke flere kortlesere og en åpneknapp som krever strømforsyning, er det viktig å planlegge strømforbruket nøye for å sikre at du har tilstrekkelig strøm tilgjengelig for alle enhetene du skal bruke.

8.6 Dørsensor

Å koble dørsensoren til dørsentralen er en enkel oppgave. Koble til ledningene på J1 dørsensorinngangen i henhold til illustrasjonen nedenfor.

8.7 Kortleser

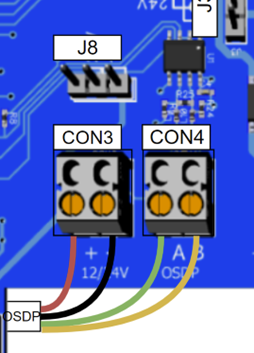

Dørsentralen har et grensesnitt for OSDP-enheter. OSDP-grensesnittet er plassert ved CON4, og strøm er plassert ved CON3. Fra disse to kontaktene går det 4 ledninger til kortleseren.

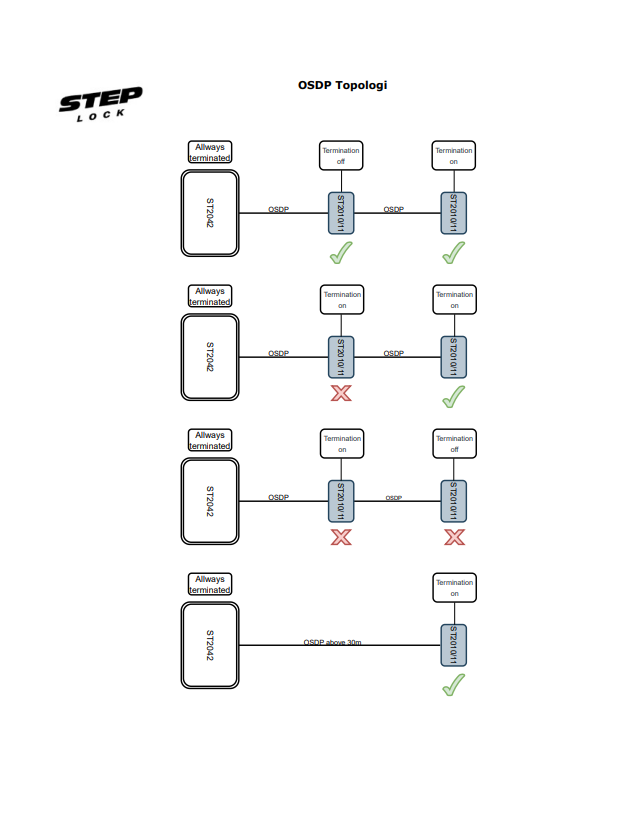

Dørsentralen kan håndtere opptil 4 individuelle kortlesere på én ST2042 dørsentral. Det er viktig å kontrollere termineringen av enhetene for å sikre korrekt funksjon.

OBS:

• Det er viktig å tildele hver kortleser en unik adresse ved hjelp av adressebryteren på leseren. Hvis du bruker andre merker av lesere enn Steplock, vennligst se leserens manual for instruksjoner om hvordan du adresserer den spesifikke OSDP-enheten.
• Rådfør deg alltid med kortleserens manual før du kobler til strømmen på CON3. Spenningen justeres ved å velge mellom 12V eller 24V ut.
• 24V på jumper betyr at 24VDC leveres til utgangen.
• 12V på jumper betyr at 12VDC leveres til utgangen.

8.8 Innbruddsalarm

Dørsentralen kan kobles som Master til et alarmsystem. Når dørsentralen er tilkoblet et alarmsystem, kan den håndtere aktivering/deaktivering og automatisk tilkobling.

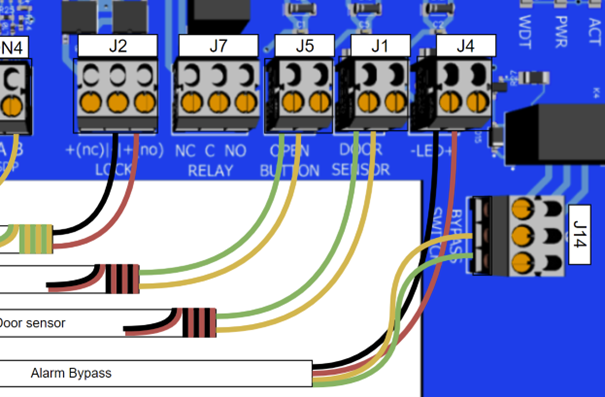

Du kobler dørsentralen ved å koble en bypass-inngang til J14-bypass og en utgangsstatus til J4-inngangen. J4 kan motta +/5–12 V DC som status.

Obs: Dette bildet illustrerer tilkobling til alarm. Det kan være nødvendig å supplere med motstander for å oppnå en enkel eller dobbel balansert sløyfe – se alarmsystemets manual.

8.9 Start enheten

Vi har nå kommet til punktet der alt som trengs for å betjene dørsentralen er tilkoblet, og vi kan slå på strømmen.

8.9.1 DCE

Koble til kabel for spenning og kommunikasjon.
Dørsentralen skal starte ved at strømindikatoren tennes først, og deretter skal watchdog-LED-en begynne å blinke etter cirka 30 sekunder.
Nå er systemet startet.
