ST2051/ST2052 PoE+ UPS Strømforsyning

Manual

STEP POE+ UPS Strømforsyning ST2051/ST2052
Edition 1

Innhold

1 Introduksjon

1.1 Teknisk spesifikasjon

2 Oversikt

2.1 Kretskort

2.2 Tilkoblinger

3 LED-statusindikatorer på Ethernet-portene

4 Strømforsyning

5 Batterier

6 Installasjon

6.1 Ledninger

6.2 Fysisk installasjon

6.3 Koble til dørmiljøer

7 Slå opp

1 Introduksjon

Denne artikkelen inneholder instruksjoner for konfigurering, installasjon, bruk og vedlikehold av ST2051 og ST2052 UPS-strømforsyninger.

Svitsjene i PoE-serien ST2051 og ST2052 kan automatisk oppdage og levere strøm med IEEE 802.3 af/at-kompatible enheter (PDS). Enheten har 4/8 10/100 Mbps Auto-negotiation RJ45-porter med PoE (Power over Ethernet). Kabellengde mellom strømforsyning anleggets komponenter er maksimalt 90 meter.


1.1 Teknisk spesifikasjon

2 Oversikt

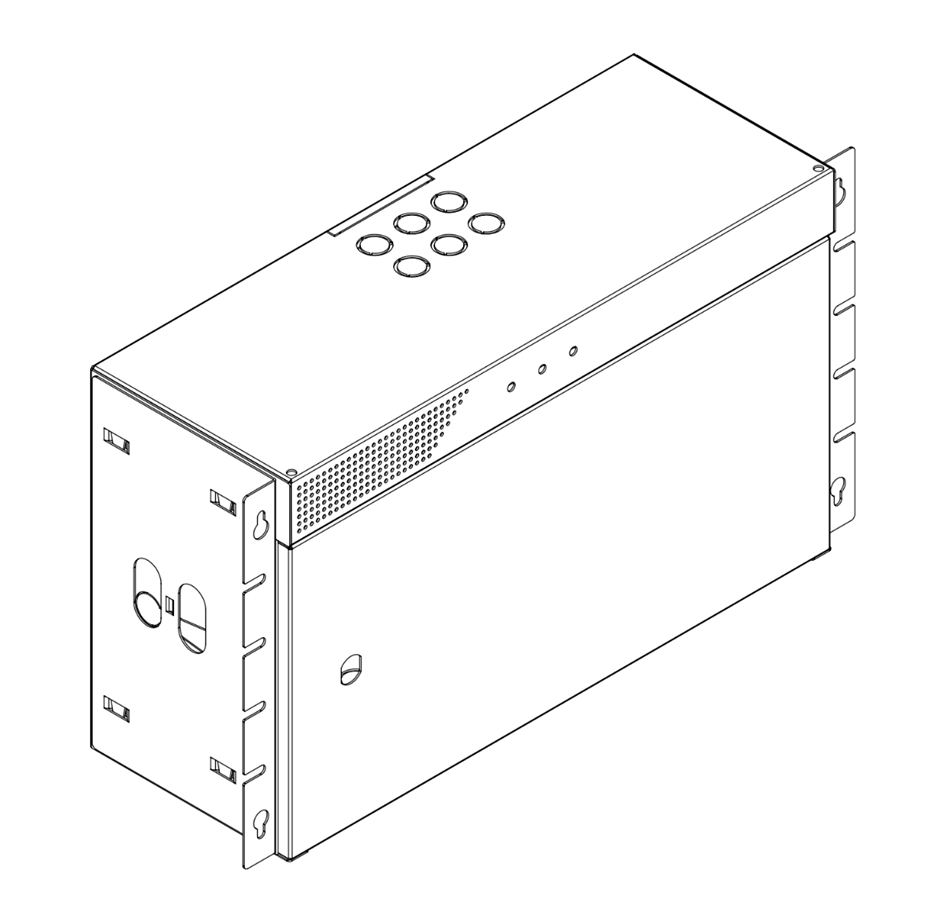

Følgende er en oversikt over PCB og UPS for ST2051 og ST2052.

2.1 Kretskort

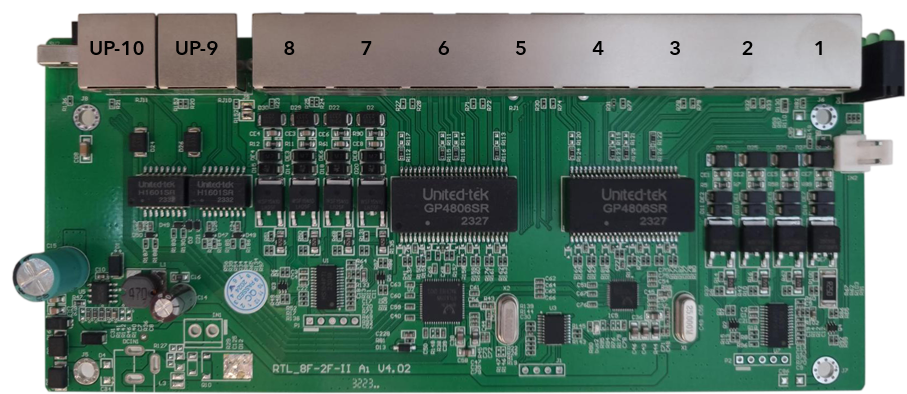

ST2051

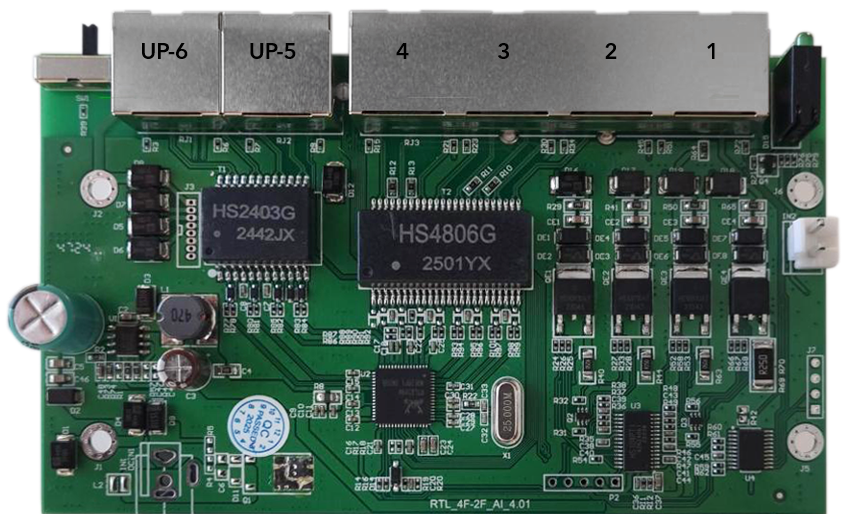

ST2052

2.2 Tilkoblinger

ST2051

UP Link Ethernet-tilkoblinger

POE+ strømutgang og enhetstilkobling

ST2052

UP Link Ethernet-tilkoblinger

POE+ strømutgang og enhetstilkobling

3 Status LED-indikatorer på Ethernet-porter

Status for Ethernet-port

4 Strømforsyning

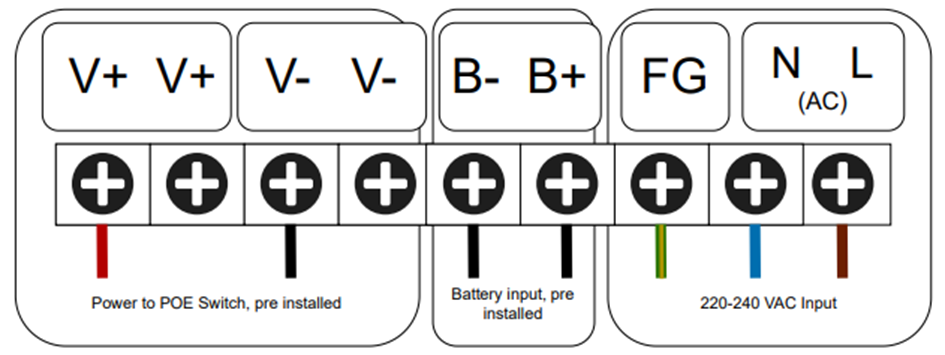

J12-inngangen på UPS-en er et tilkoblingspunkt for en ekstern strømkilde (220-240 VAC).

ADVARSEL: Kun sertifiserte elektrikere skal arbeide med og koble til høyspenning.

5 Batterier

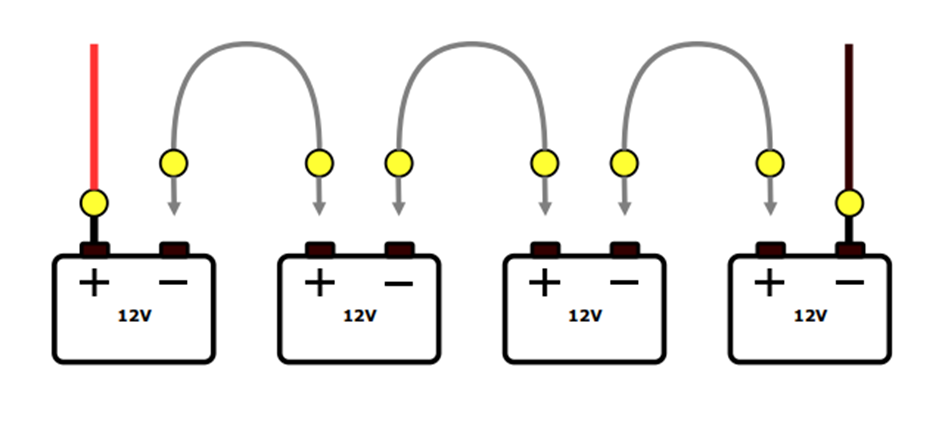

ST2051 og ST2052 har et tilkoblingspar for batterier, systemet fungerer på 48Vdc, dette betyr at 4 x 12v batterier skal kobles til på linjen.

Batteritype: 4 x 12 V, 7 Ah (AGM) (ikke inkludert).


NOTAT: Systemet kan ikke startes på batterier. Oppstart må gjøres med 230V hovedstrøm tilkoblet, batteriene vil ikke aktiveres før systemet har målt at riktig spenning er tilstede på batteripolene.

6 Installasjon

ADVARSEL: Slå på ST2051 og ST2052 først etter at du har lest og forstått disse instruksjonene nøye og bekreftet at enheten er riktig tilkoblet. Unnlatelse av å følge disse instruksjonene kan føre til skade på produktet og gjøre det ubrukelig.

6.1 Kabler

Før du installerer strømforsyningene ST2051 og ST2052, er det avgjørende å sørge for at alle nødvendige kabler er riktig installert.

6.1.1 Ethernet-kabel UPlink

Nettverkskabelen må være minst CAT6 og koble til strømforsyningen ved hjelp av en internettilkoblet svitsj. Denne kabelen gir Ethernet-tilkobling for toveiskommunikasjon mellom Step Power og Cloud. Det anbefales at du tester Ethernet-kabelen med en nettverkstester for å bekrefte at den fungerer som den skal.

For å koble strømforsyningen og enhetene på nettverket til Ethernet, må du koble Ethernet-kabelen til en av Uplink-tilkoblingene.

Maksimal kabellengde er i henhold til Ethernet-standard 90m 6.1.2 Kabelstandard

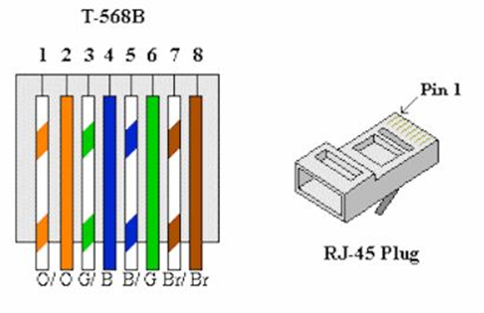

6.1.2 Standard tilkobling

6.1.3 Verktøy, kabler og kontakter

Å være godt forberedt med nødvendig utstyr kan legge til rette for en jevn og effektiv installasjon, noe som reduserer sannsynligheten for å støte på problemer eller forsinkelser. Noen av verktøyene du kanskje vil ha for hånden for et sømløst oppsett.

Inkluderer:

• Et RJ45-termineringsverktøy av høy kvalitet er uunnværlig for en vellykket installasjon. Dette verktøyet sikrer en sikker og presis terminering av CAT6-kabelen til RJ45-kontakten, noe som er avgjørende for å etablere en stabil og pålitelig forbindelse mellom strømforsyningen og enhetene.

• En RJ45 nettverkskabeltester er nødvendig for å evaluere CAT6-kabelen etter avslutning. Dette instrumentet hjelper til med å verifisere at kabelen har terminert riktig og fungerer etter hensikten, og sikrer integriteten til tilkoblingen.

Merk: Det er viktig å bruke RJ45-kontakter av høy kvalitet for sikre og nøyaktige terminering, da dette bidrar til stabile og pålitelige tilkoblinger. Sørg for å bruke korte plugger for å opprettholde optimal ytelse og tilkobling.

6.2 Fysisk installasjon

NOTAT: Det er viktig å kontrollere at alle kabler er riktig og sikkert installert for å unngå komplikasjoner eller feil under installasjonsprosessen. Det anbefales å inspisere alle kabler visuelt og bruke en nettverkstester for å bekrefte at kablene er i god stand før du fortsetter med installasjonen. Dette vil bidra til å forhindre problemer som kan oppstå på grunn av defekte eller feil installerte kabler.

VIKTIG: Koble alltid fra strømmen til dørkontrollen før du kobler enheter eller tilbehør til den.

6.2.1 Plassering

ST2051 og ST2052 strømforsyninger kan plasseres enten på veggen eller i et 19" rack.

For plassering av stativ, skyv monteringsplatene vendt fremover til du hører et lite klikk, så er de i låst posisjon.

For veggplassering, skyv monteringsplatene inn vendt bakover til du hører et lite klikk, så er de i låst posisjon.


6.3 Koble til dørmiljøer

Strømforsyningen har budsjett på portene som er oppført ovenfor, disse utgangene brukes til å koble dørmiljøet til strømforsyningen, et dørmiljø er beregnet på en port. Hver utgang er begrenset til 30W.

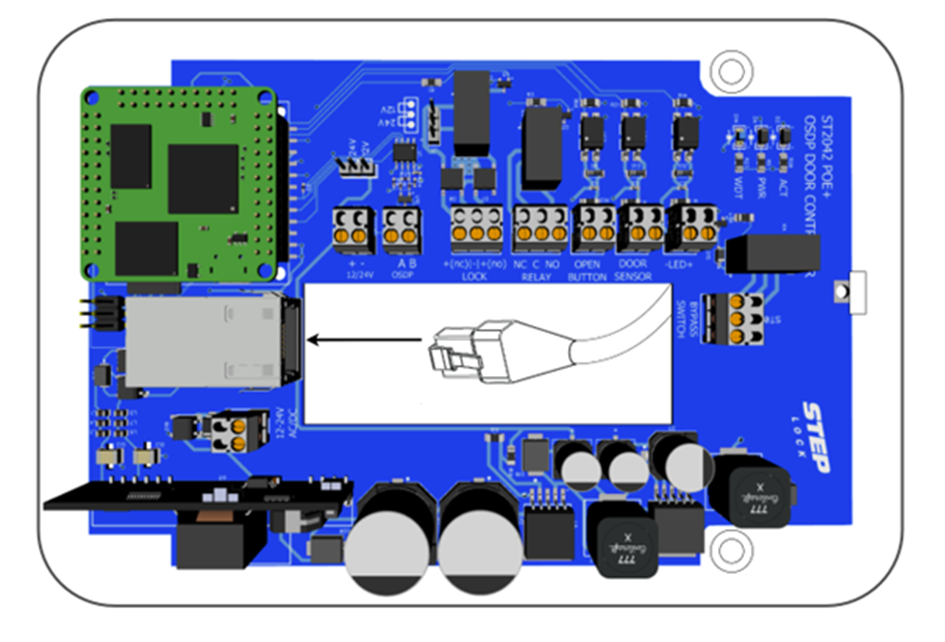

Dette bildet viser hvordan du kobler til en ST2042 POE+-dørsentral.

Merk: Det er viktig å bruke RJ45-kontakter av høy kvalitet for sikre og nøyaktige avslutninger, da dette bidrar til stabile og pålitelige tilkoblinger. Sørg for å bruke korte plugger for å opprettholde optimal ytelse og tilkobling.

7. Oppstart

VIKTIG: Du kan ikke starte systemet med bare batteri da UPS'n har et fail secure design. Dvs. at enheten ikke vil aktivere batterifunksjonen før den har startet opp og målt og verifisert riktig tilkobling på batteriene.

Nå er det på tide å starte opp systemet.

• Sørg for at du har koblet til batterier og enheter riktig
• Koble 220-240V AC til strømforsyningen
• Oppstart av enheten

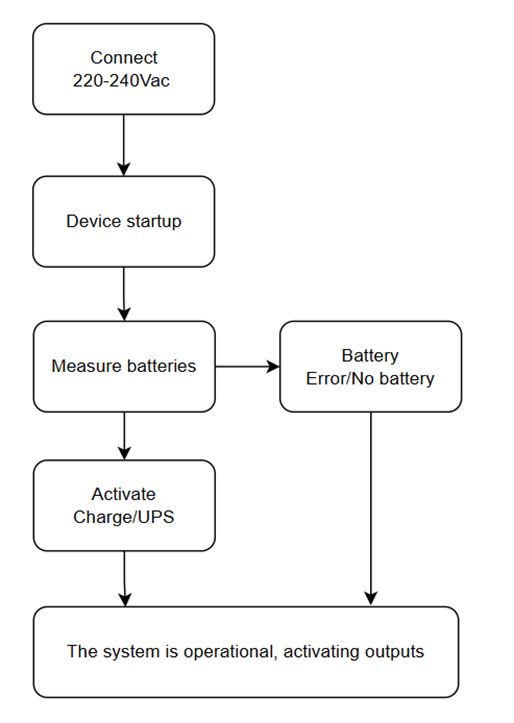

Oppstartsrekkefølgen
