STEP DCE UPS POWERSUPPLY ST2055
Versjon 1
Innhold
2 Oversikt
1 Introduksjon
Denne artikkelen inneholder instruksjoner for oppsett, installasjon, bruk og vedlikehold av ST2055 UPS-strømforsyningen.
2 Oversikt
Følgende er en oversikt over PCB-kortet og UPS-enheten for ST2055.

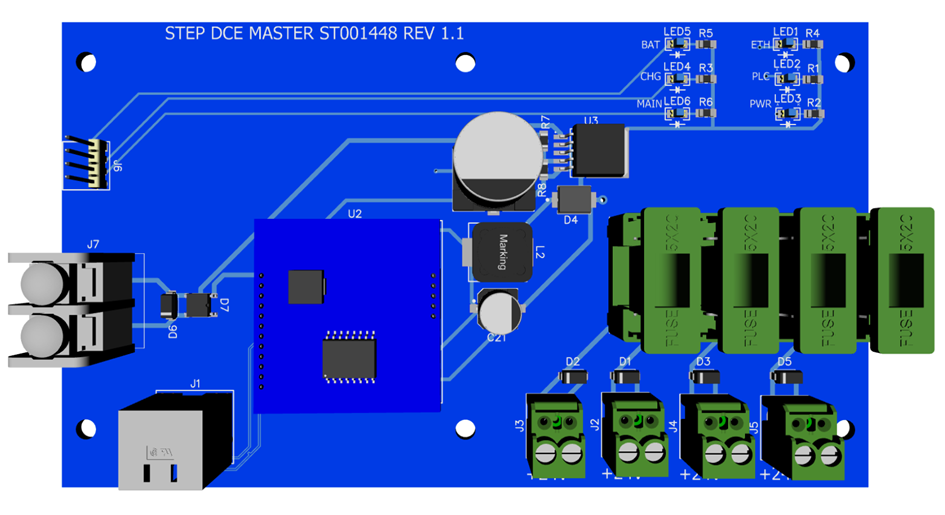

2.1 Kretskort

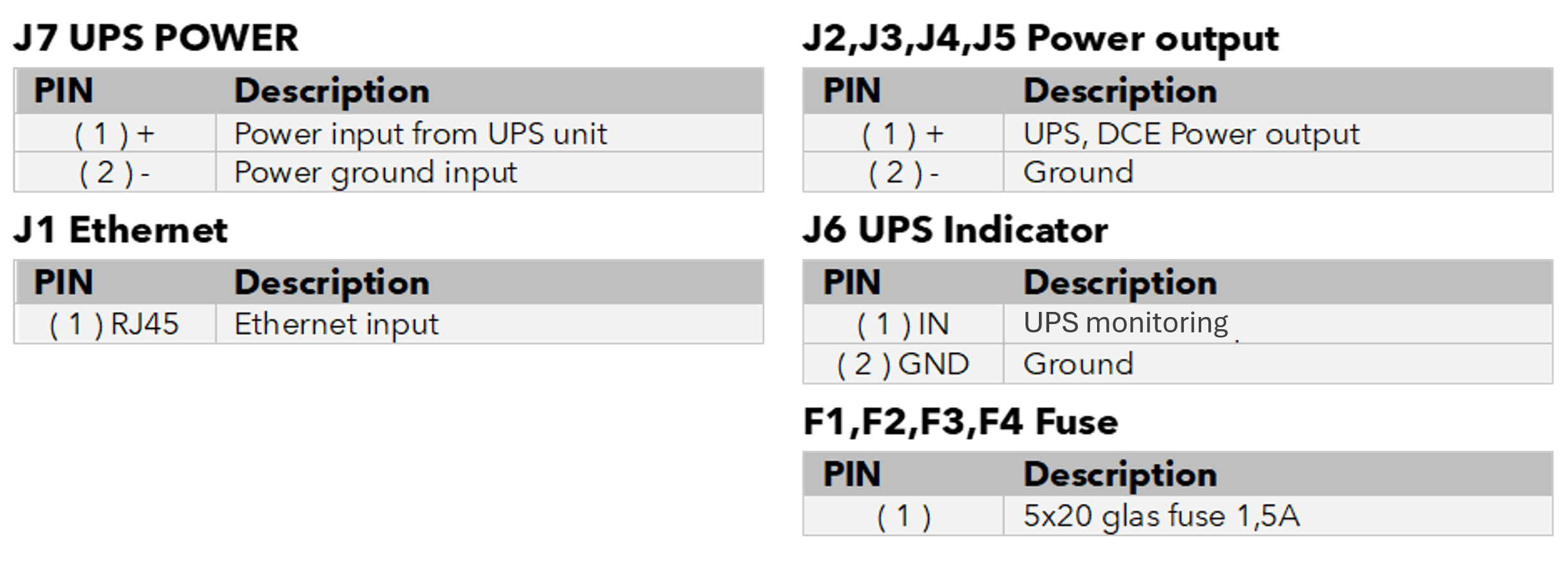

2.2 Tilkoblinger

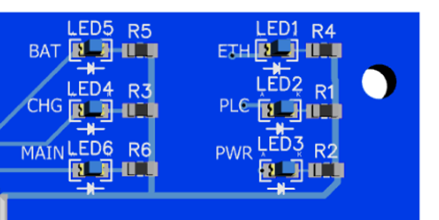

3 Status LED-indikatorer
ST2055 PCB-kortet er utstyrt med seks LED indikatorer som gir
viktig informasjon om enhetens status.
- ETH – Angi en fungerende Ethernet-tilkobling på Lan-porten. (blinker)
- PLS – Indikasjon på datakommunikasjon på strømutgangene (blinker)
- PWR – Angi at dette kortet har strøm.
- MAIN – Indikasjon på innkommende 220-240VAC
- CHG – Indikasjon på lading
- BAT – Indikasjon på batteristatus
4 Strømforsyning

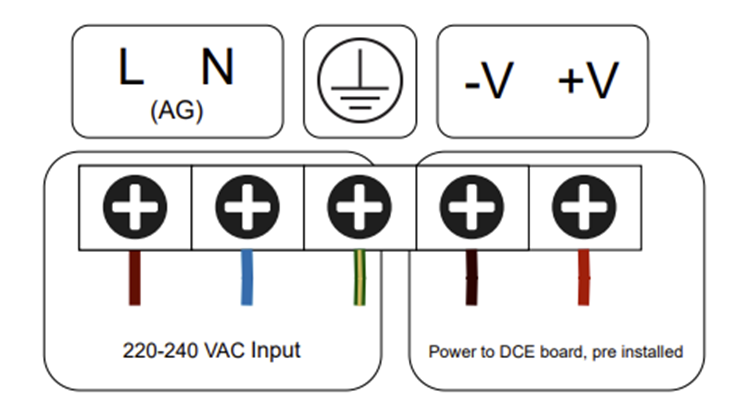

J12-inngangen på UPS-enheten er et tilkoblingspunkt for en ekstern strømkilde (220-240 VAC),
ADVARSEL: Kun sertifiserte elektrikere skal jobbe og koble til høy voltage.
5 Batterier

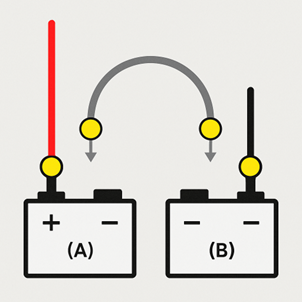

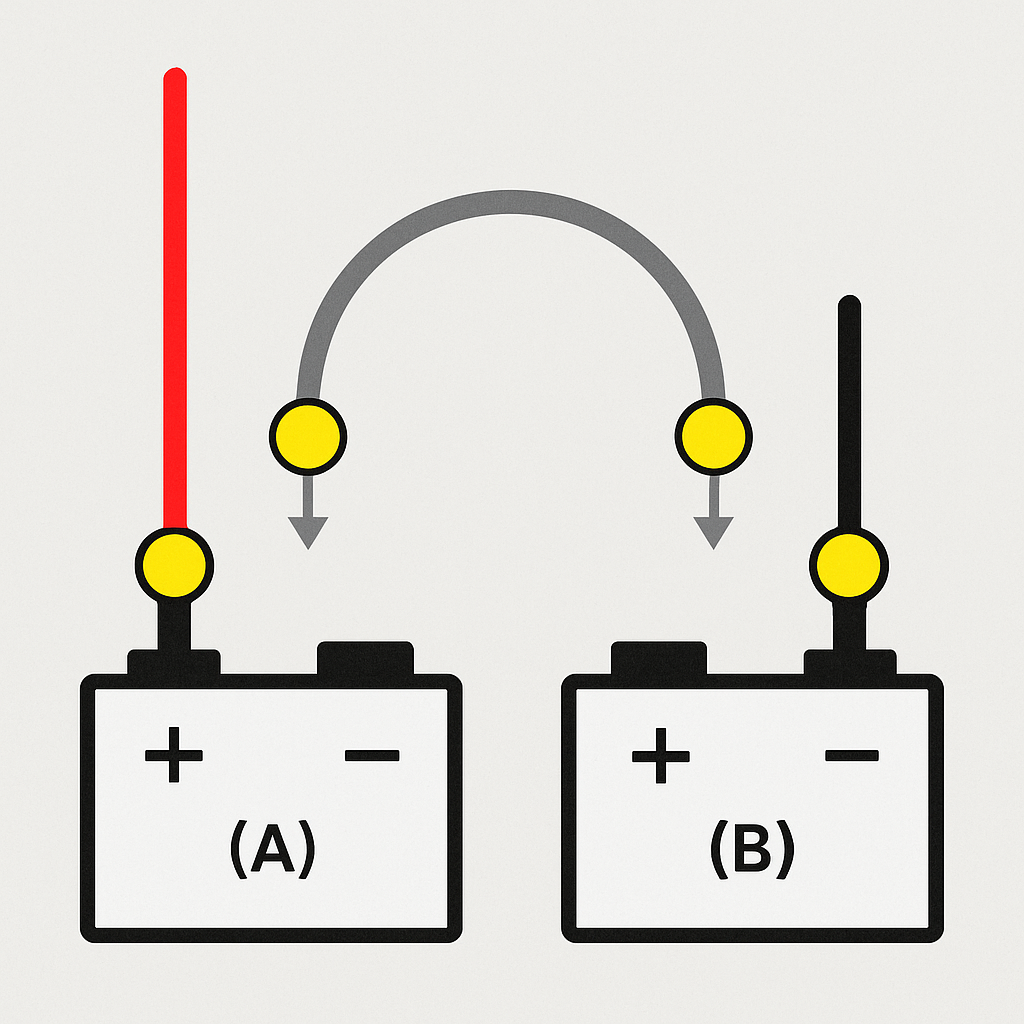

ST2055 har to tilkoblingspar for batterier, Systemet fungerer på 24v likestrøm, dette betyr at 2 x12v batterier skal kobles til på hver linje.
Battery line 1 Battery line 2
NOTAT: Systemet kan ikke startes på batterier. Oppstart må gjøres med 230V hovedstrøm tilkoblet, batteriene vil ikke aktiveres før systemet har målt at riktig spenning er tilstede på batteripolene.
6 Installasjon
ADVARSEL: Slå bare på ST2055 når du har lest og
forstått disse instruksjonene nøye og bekreftet at enheten er riktig tilkoblet.
Unnlatelse av å følge disse instruksjonene kan føre til skade på produktet og
gjøre det ubrukelig.
6.1 Kabling
Før du installerer ST2055-strømforsyningen, er det avgjørende å sørge for at alle nødvendige kabler er riktig installert i enheten.
6.1.1 Ethernet-kabel
Den første og viktigste kabelen er nettverkskabelen, dette kreves for å være minst CAT5 og koble strømforsyningen med en internetttilkoblet svitsj. Denne kabelen gir Ethernet-tilkobling for toveiskommunikasjon mellom DCE-nettverket og skyen. Det anbefales å teste Ethernet-kabelen med en nettverkstester for å bekrefte at den fungerer som den skal.
6.1.2 Standard ledninger
I tillegg til Ethernet-kabelen kreves det standard kabling for å koble enhetene ute i bygningen med strømforsyningen..
| Lengde (m) | 0,22 mm2 | 0,3 mm2 | 0,5 mm2 | 1 mm2 |
| 50 | 0,64 | 0,87 | 1,45 | 2,91 |
| 100 | 0,32 | 0,44 | 0,73 | 1,45 |
| 150 | 0,21 | 0,29 | 0,48 | 0,97 |
| 200 | 0,16 | 0,22 | 0,48 | 0,73 |
OBS: Husk at når du bruker eksisterende ledninger, må du være oppmerksom på hvor mye strøm som kan overføres på den spesielle kabelsdimmensjon.
6.1.3 Verktøy, kabler og plugger
Å være godt forberedt med nødvendig utstyr kan legge til rette for et jevnt og effektivt oppsett, noe som reduserer sannsynligheten for å støte på problemer eller forsinkelser.
Noen av verktøyene du kanskje vil ha for hånden for en sømløs installasjon
Inkluderer:
• Et RJ45-termineringsverktøy av høy kvalitet er uunnværlig for en vellykket installasjon.
Dette verktøyet garanterer en sikker og nøyaktig avslutning av CAT6-kabelen til RJ45-pluggen, noe som er avgjørende for å etablere en stabil og pålitelig forbindelse mellom strømforsyningen og Ethernet-svitsjen
• En RJ45 nettverkskabeltester er avgjørende for å evaluere CAT6-kabelen etter terminering. Dette instrumentet hjelper til med å verifisere at kabelen er riktig terminert og fungerer etter hensikten, og sikrer integriteten til tilkoblingen.
Merk: Det er viktig å bruke RJ45-plugger av høy kvalitet for sikre og nøyaktige termineringer, da dette bidrar til stabile og pålitelige tilkoblinger. Sørg for å bruke korte plugger for å opprettholde optimal ytelse og tilkobling.
6.2 Fysisk installasjon
NOTAT: Det er avgjørende å verifisere at alle kabler er riktig og sikkert installert
for å forhindre potensielle komplikasjoner eller feil under installasjonsprosessen. Det anbefales å visuelt inspisere alle kabler og bruke en nettverkstester for å bekrefte at kablene er i god stand før du fortsetter med installasjonen. Dette vil bidra til å forhindre potensielle problemer som kan oppstå på grunn av defekte eller feil
installerte kabler.
VIKTIG: Fjern alltid strømmen til dørkontrolleren før du kobler
enheter eller tilbehør til den

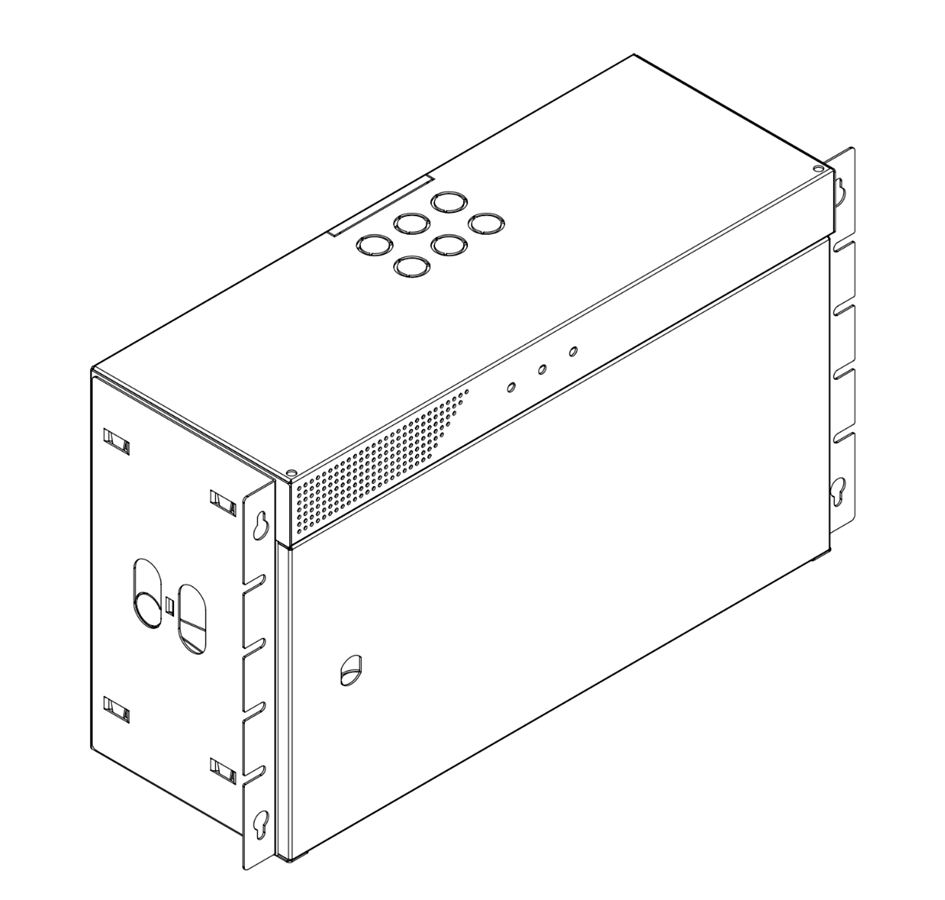

6.2.1 Plassering
ST2055 Strømforsyning kan plasseres enten på veggen eller i et 19" rack.
For plassering av stativ, skyv inn monteringsørene vendt fremover til du hører et lite klikk, så er de i låst posisjon.
For veggplassering, skyv inn monteringsørene vendt bakover til du hører et lite klikk, så er de i låst posisjon.

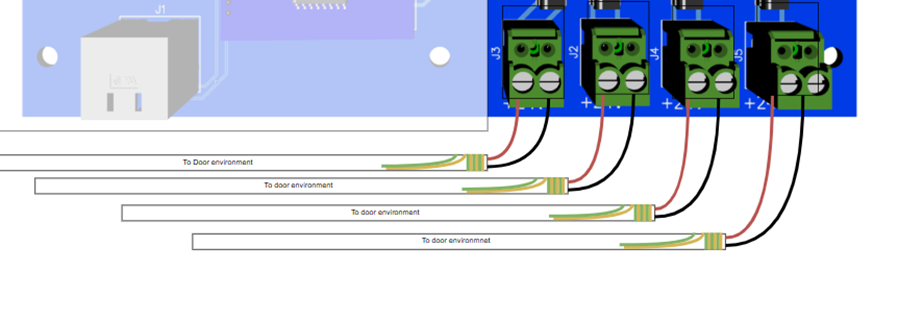

6.3 Koble til dørmiljø

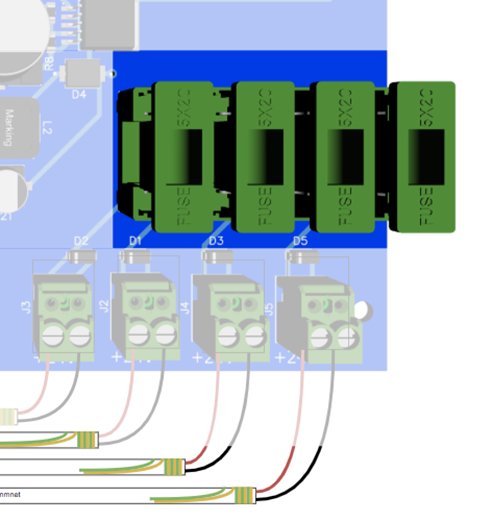

Strømforsyningen har 4 sikringsutganger, disse utgangene brukes til å koble ledningene til dørmiljøet, flere miljøer kan dele terminal så lenge de ikke utløser sikringen. Hver utgang er begrenset til 1.5 ampere da det totale budsjettet til enheten er 6 ampere.
Merk: det er mulig å hente ut 50 % av det totale budsjettet gjennom en terminal, så hvis det eksisterende systemet ikke gjør det mulig å seksjonere mellom alle fire terminaler, kan en sikring på maks 3 ampere monteres i to av utgangene.
VIKTIG: Du kan maksimalt koble til 7 enheter i DCE-nettverket, 8 inkludert denne masteren.

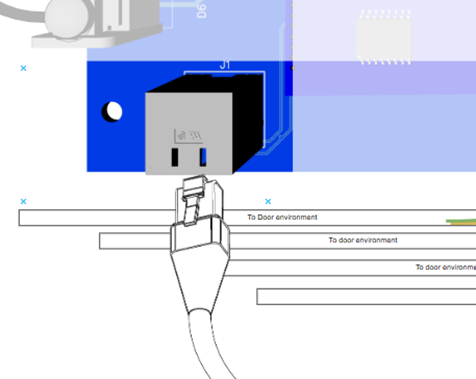

6.4 Ethernet
For å koble strømforsyningen og DCE-nettverket til Ethernet må du koble Ethernet-kabelen til kontakten J1
Maksimal kabellengde er i henhold til Ethernet-standard 90m
6.5 Sikringer
Hver av utgangene på strømforsyningen er utstyrt med en sikring, hver sikring er 1,5A ved levering, hvis den eksisterende installasjonen ikke gjør det mulig for deg å seksjonere dørene for alle 4 terminalene er det mulig å bruke en større sikring på 2 av utgangene hvis du fjerner sikringen for de andre 2 slik at kun 2 utganger er aktivert, dette lar deg montere 3A på hver utgang.
Sikringer vi bruker er en standard 5x20 glasssikring.
7. Oppstart
VIKTIG: Du kan ikke starte systemet med bare batteri da UPS'n har et fail secure design. Dvs. at enheten ikke vil aktivere batterifunksjonen før den har startet opp og målt og verifisert riktig tilkobling på batteriene.
Nå er det på tide å starte opp systemet.
- Kontroller at du har koblet til batterier og enheter riktig
- Koble 230V ac til strømforsyningen,
- Oppstart av enheten

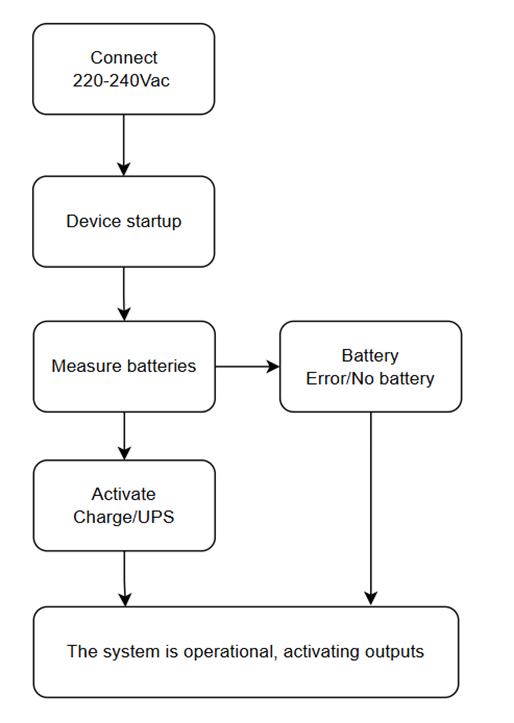

Start sekvens
