Manual

STEP Dørsentral ST2029-DCE
Versjon 1

Artikkelnummer: ST2029-DCE

1. Innledning

Denne artikkelen inneholder instruksjoner for hvordan du monterer, installerer og bruker ST2029 DCE dørsentral.
OBS: Det finnes tre versjoner av ST2029; DCE, PoE+ og LTE. Denne artikkelen gjelder kun for DCE-versjonen.
For informasjon om PoE+ og LTE-versjonen, se brukermanualene ST2029-POE dørsentral for porttelefon ST2020 eller ST2029-LTE dørsentral for porttelefon ST2020.

1.1 Tekniske spesifikasjoner

2. Oversikt

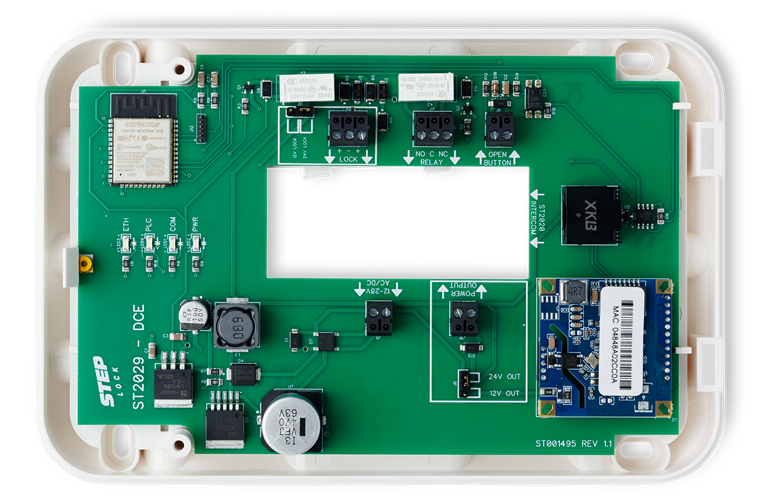

Følgende er en oversikt over kretskortet for ST2029-DCE Dørsental.

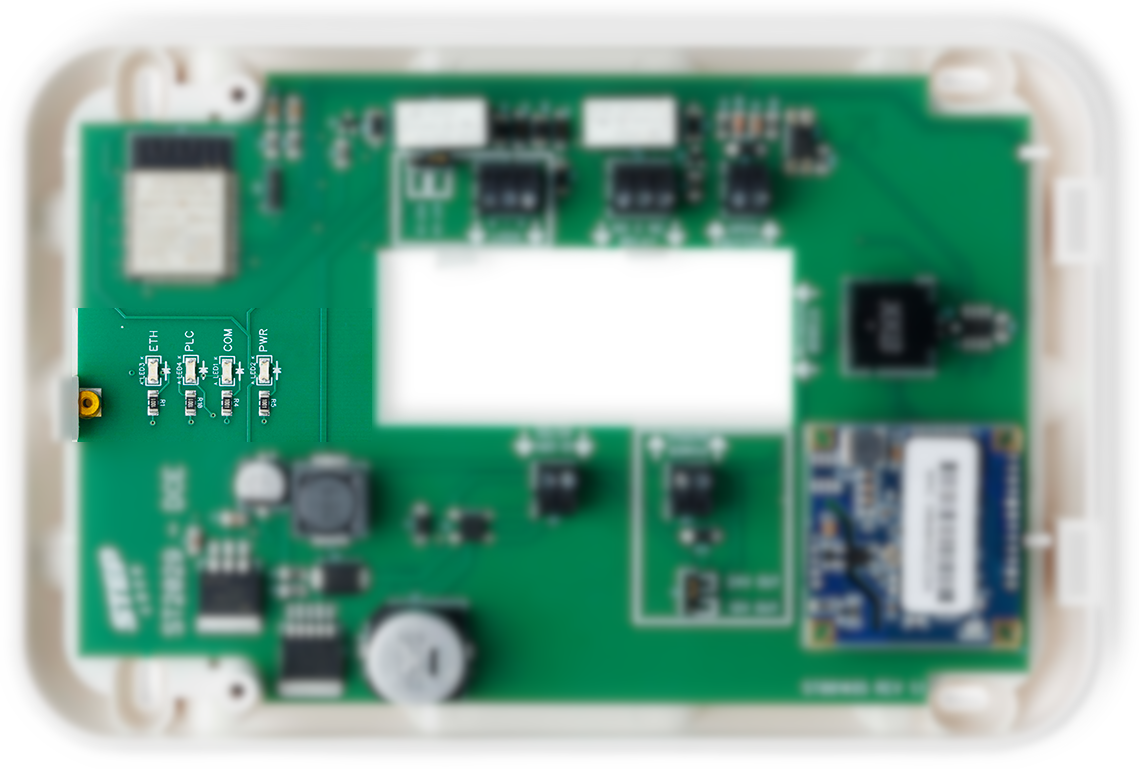

2.1. Statusindikasjoner LED

ST2029-DCE-kortet er utstyrt med fire LED-indikatorer som gir viktig informasjon om enhetens status:

• ETH, blinker når ST2029 er koblet til internett og kommuniserer med skytjenesten.

• PLC, blinker når ST2029 får strøm fra ST2055 Master via DCE.

• COM, blinker blått når det er kommunikasjon med porttelefonen. Denne indikatoren skal blinke omtrent hvert femte sekund. Hvis COM ikke blinker eller blinker i et annet mønster, kan det tyde på et problem med kommunikasjonen mellom ST2020-porttelefonen og ST2029 DCE.

• PWR, lyser fast blått når ST2029 DCE-kretskortet har strømtilførsel.

Det er viktig å merke seg at det ikke finnes andre farger eller blinkemønstre som brukes for disse LED-indikatorene.

2.2 Strømforsyning

ST2029 DCE drives med 24VDC via ST2055 DCE-Master. For mer informasjon, se manualen for ST2055.


2.2.2 Jumpere

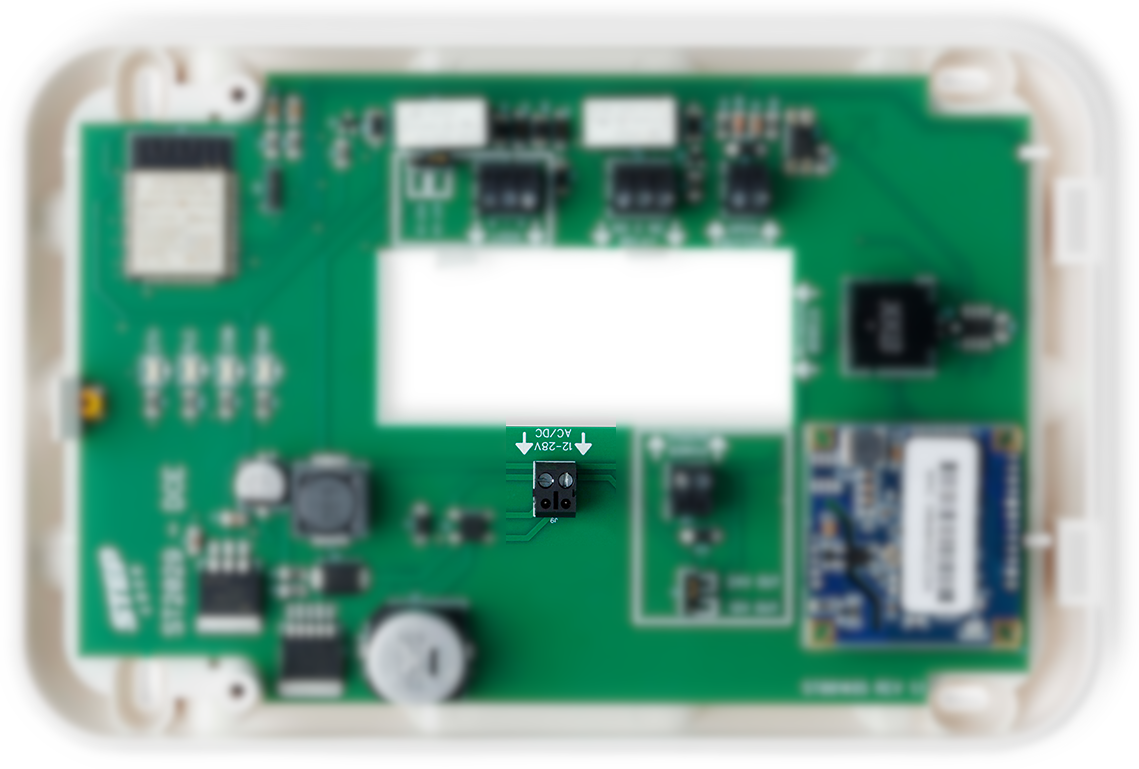

ST2029 har 2 jumpere som brukes til å justere spenningen til lås eller ekstern strømuttak.

J11 brukes til å justere spenningen for låsutgangen.

J6 brukes til å justere utspenningen til eksterne enheter.

2.3 Utganger

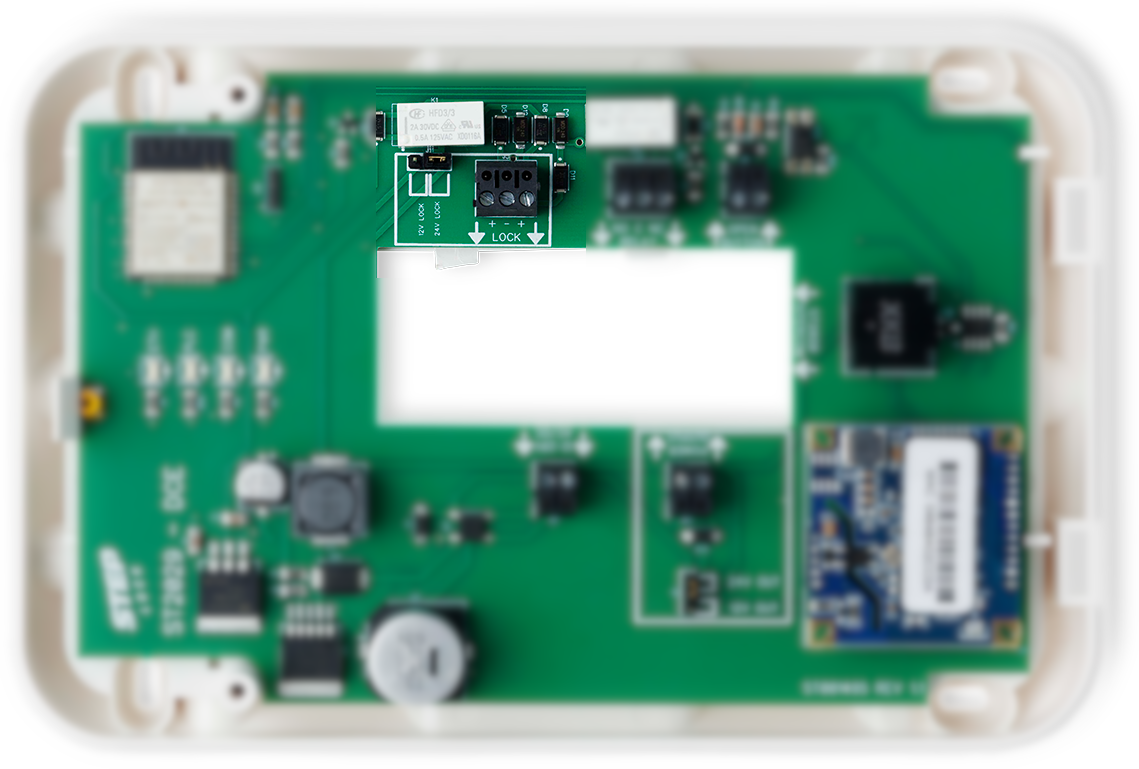

2.3.1 J5 - Låsutgang

Klemmene på "Lock" er merket med "+ | - | +".
I praksis, hvis du har en omvendt (fail-safe) elektrisk lås, skal strømmatingen (+) kobles til den venstre klemmen merket "+". Hvis du derimot har en rettvendt (fail-secure) lås, skal strømmatingen (+) kobles til den høyre klemmen merket "+".

OBS: Det er viktig å forstå at korrekt tilkobling avhenger av typen elektronisk lås.
En rettvendt (fail-secure) lås holder døren låst ved strømbrudd, mens en omvendt (fail-safe) lås åpnes ved strømbrudd.
Derfor er det avgjørende å identifisere riktig tilkobling for den spesifikke låsen for å sikre korrekt funksjon og sikkerhet.

2.3.2 J4 - Reléutgang

Reléutgangen er et potensialfritt relé som er koblet til låsutgangen (J5) med en forsinkelse på 1000 ms (1 sekund).
Dette betyr at når låsutgangen aktiveres, forsinkes aktiveringen av reléutgangen med ett sekund.

Dette er nyttig i situasjoner der man trenger en kort forsinkelse mellom opplåsing og en annen funksjon, for eksempel åpning av døråpner eller aktivering av kamera eller annet utstyr.

2.3.3 J10 - Spenningutgang

J10 er en utgang som er beregnet for å forsyne eksternt tilbehør med stabil spenning.
Utgangen gir nødvendig strømforsyning for drift av kompatibelt tilbehør.
Dette betyr at ekstern utrustning kan drives direkte fra ST2029 uten behov for ekstra ekstern strømforsyning – for eksempel berøringsfrie åpningsknapper eller støtte­relé.

OBS: J10 leverer kun likestrøm (DC).

VIKTIG: J10 er ikke ment for parallellkobling av flere enheter eller som strømforsyning til andre systemer. Bruk kun J10 til tilbehør som er kompatibelt med spenningen og strømstyrken utgangen leverer.

2.4 Innganger

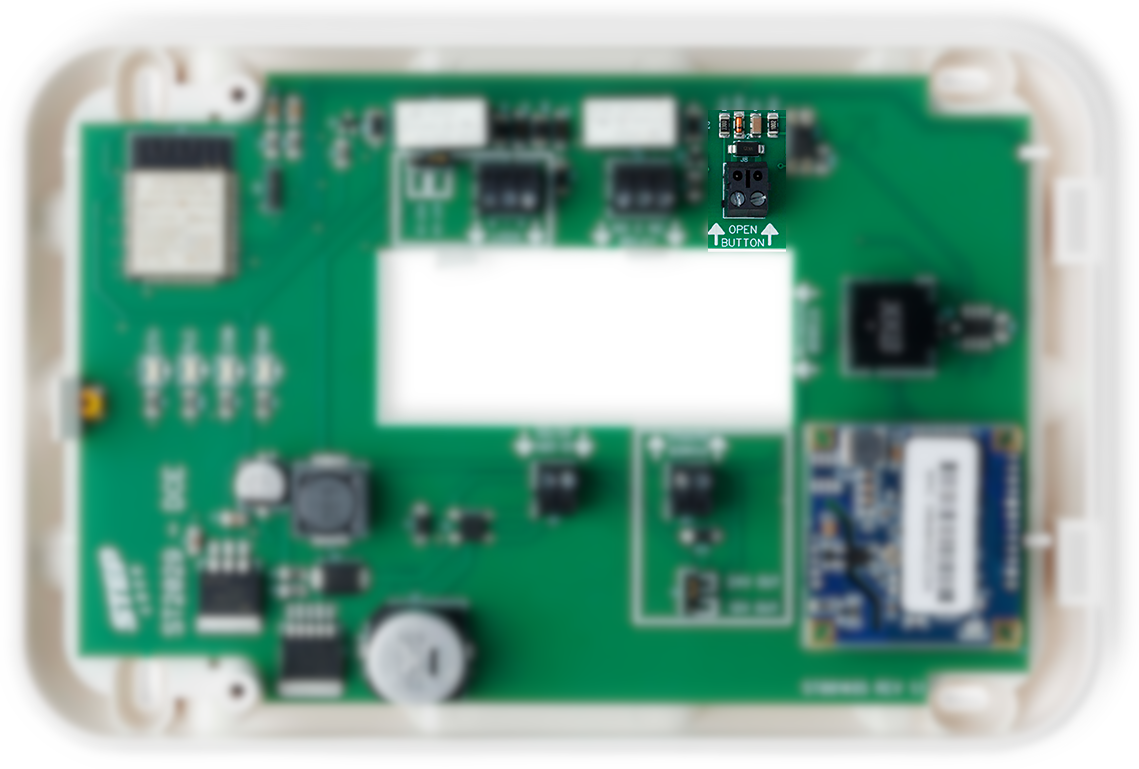

2.4.1 J8 - Åpneknapp

Inngangen for åpneknapp er ment å aktivere både J4-reléutgangen og J5-låsutgangen samtidig.
Dette betyr at når J8 trigges, aktiveres både låsen og reléet umiddelbart.

Dette er nyttig for eksempel når man ønsker å styre både lås og andre enheter samtidig, som kameraer eller varslinger til sikkerhetspersonell.

OBS: Husk at en aktivering av J8 gir umiddelbar og samtidig aktivering av både J4 og J5. Bruk denne funksjonen med omtanke.

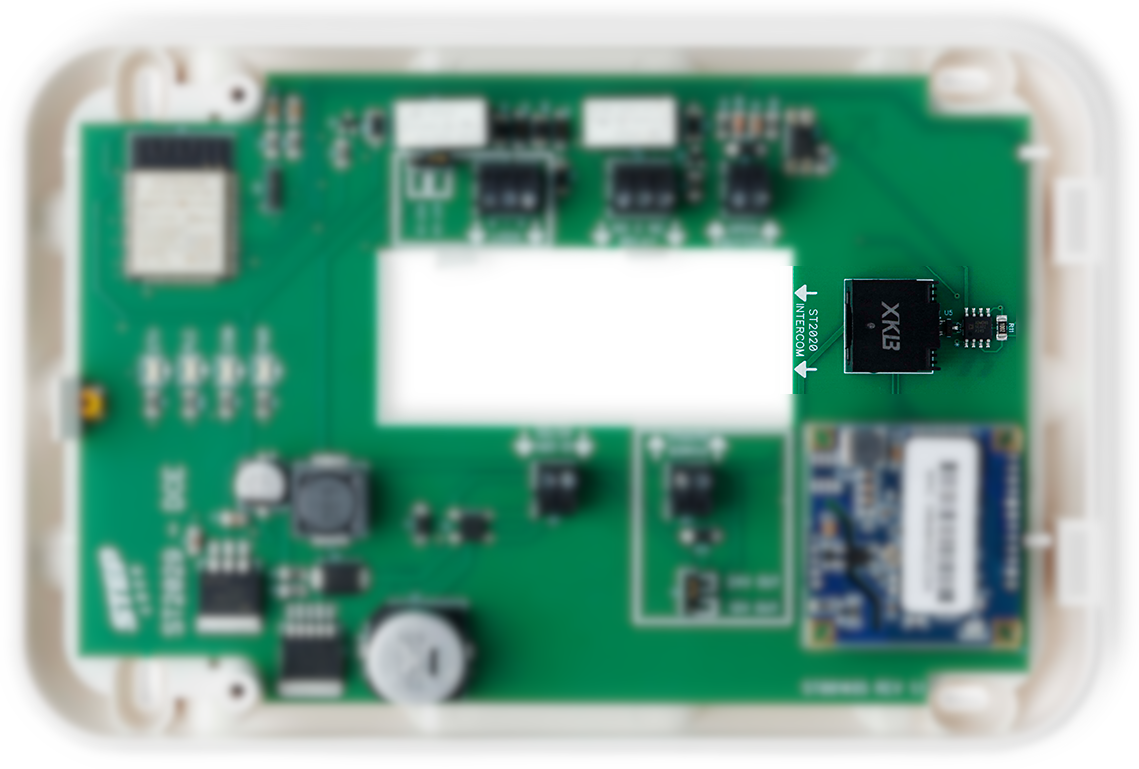

2.5 J1 - ST2020 Porttelefon

Porten J1 (ST2020 Intercom) er en multifunksjonell tilkobling som leverer strøm, RS485-kommunikasjon og Ethernet til ST2020-porttelefonen.

Ingen ekstern strømforsyning er nødvendig for ST2020, da den får strøm direkte via J1.

RS485 muliggjør toveis kommunikasjon mellom porttelefonen og dørsentralen ST2029.
Ethernet-tilkoblingen kobler ST2020 til nettverket, slik at brukere kan åpne døren via mobilapp.

OBS: RJ45-kabelen til J1 er delt i enden ved porttelefonen, der den splittes opp i strømforsyning (12VDC), kommunikasjon (RS485) og nettverk.

Man kan kjøpe ferdige kabler – disse finnes i to lengder: 5 meter (ST2063) og 15 meter (ST2062).

2.6 J9 - DCE

J9 brukes for å koble til strøm og kommunikasjon fra DCE-Master ST2055.
Den forsyner både ST2029 og ST2020 med spenning og datakommunikasjon.

3. Installasjon trinn for trinn

ADVARSEL: Slå kun på ST2029 DCE når du nøye har lest og forstått disse instruksjonene, og bekreftet at enheten er riktig tilkoblet. Manglende etterlevelse av disse instruksjonene kan føre til skade på produktet og gjøre det ubrukelig.

3.1 Forberedelser

3.1.1 Forberedelse i sky-programvaren

Før du installerer ST2029, er det viktig å sørge for at følgende oppgaver er fullført i Steplock Cloud.

• Opprett en Cloud-hosting for sluttkunden. Denne hostingen vil fungere som en plattform for å administrere og overvåke enheten og tilhørende komponenter.
• Opprett en eiendom hos sluttkundens sky-hosting. Dette gjør det mulig for sluttkunden å administrere og overvåke enheten og tilknyttede komponenter innenfor et spesifikt sted. Et system må ha minst én eiendom.

• Legg til enhetens MAC-adresse i sluttkundens husting. Dette sikrer at adgangssystemet er korrekt integrert og kan kommunisere med den angitte enheten.



3.1.2 Kabeltrekking

Før du installerer ST2029, er det viktig å sikre at alle nødvendige kabler er korrekt installert på dørstedet.

Vær oppmerksom på at hver utgang for spenning og kommunikasjon på DCE-Master 2055 er utstyrt med en 1,5 A sikring. Dette må tas i betraktning ved dimensjonering av tilkoblet strømtrekkende utstyr. Denne sikringen kan oppgraderes. Les mer i manualen for ST2055.

3.1.3 Kabel

I tillegg til kabel fra DCE-Master UPS kreves standardkabler for å koble det elektroniske låset, utgangsknappen og andre relaterte komponenter til dørsentralen. Det er viktig å installere disse kablene sikkert for å forhindre komplikasjoner eller feil under installasjonsprosessen.

For å velge riktig kabel mellom DCE-Master UPS og 2029 DCE, og eventuelt videre til neste DCE-enhet, må det utføres en strømberening der alt utstyr tas med i beregningen: ST2029, kortleser, elektrisk lås, og annet strømtrekkende utstyr.

OBS! Har man en sløyfe med 3 dørsystemer, skal alt utstyr for disse 3 dørsystemene tas med i beregningen for den enkelte kabelen.

Tabell 1 gir en overordnet indikasjon på strømuttaket for kabler med ulike leder-tverrsnitt. Vær oppmerksom på at dette kun er veiledende. Dimensjonering krever en beregning basert på forholdene i det aktuelle prosjektet.

Tabell1 - Referanseverdier for maksimalt strømuttak i kobberkabler

3.1.4 Fysisk Installation

OBS: Det er viktig å verifisere at alle kabler er korrekt og sikkert installert for å forhindre eventuelle komplikasjoner eller feil under installasjonsprosessen. Det anbefales å visuelt inspisere alle kabler og bruke en nettverkstester for å bekrefte at kablene er i god stand før du fortsetter med installasjonen. Dette vil bidra til å forhindre eventuelle problemer som kan oppstå på grunn av feilaktige eller feilinstallerte kabler.

Viktig: Koble alltid fra strømforsyningen til dørsentralen før du kobler til nytt tilbehør.

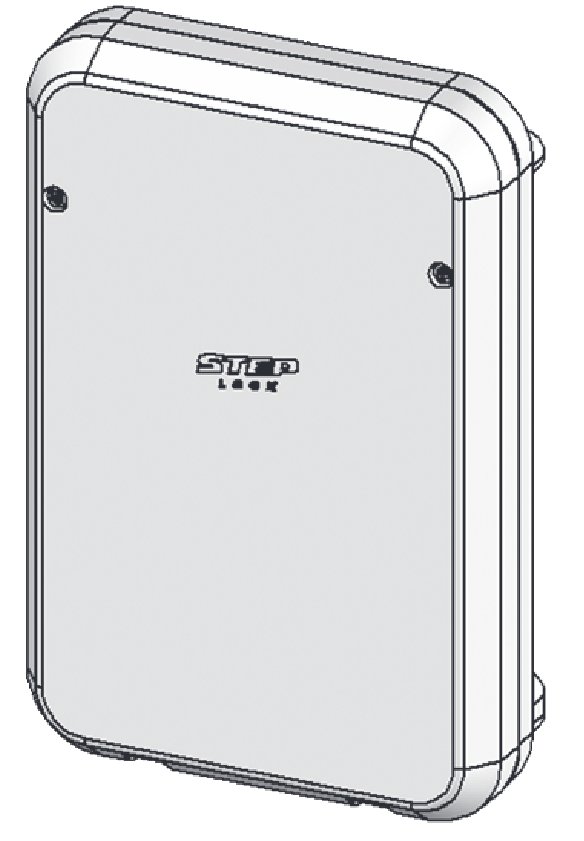

3.1.5 Plassering / Montering

En vanlig plass for montering av dørsentralen er over døren, ettersom det ofte er der tilkoblingene for den elektroniske låsen, utgangsknappen og døråpneren er plassert.
Ved å installere dørsentralen på dette stedet, kan den enkelt og effektivt styre og overvåke funksjonen til disse komponentene.

3.2 Koble til lås

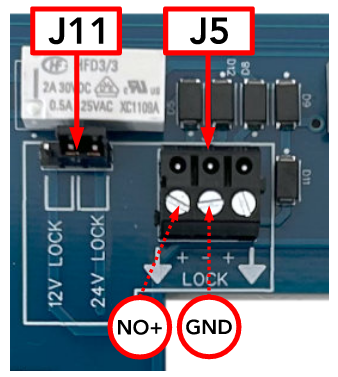

3.2.1 Rettvendt funksjon - Fail Secure

For å konfigurere ST2029 i rettvendt (fail secure) modus, koble den positive (“+”) lederen til den venstre klemmen på J5 Låsutgang, og den negative (“–”) lederen til den midterste klemmen på J5 Låsutgang, i henhold til illustrasjonen nedenfor.nen nedan.

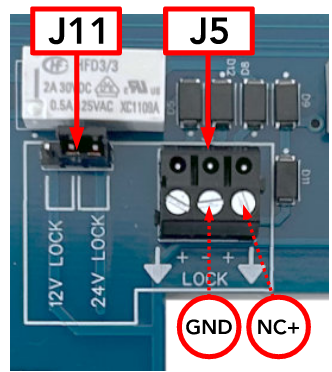

3.2.2 Omvendt funksjon - Fail safe

For å konfigurere ST2029 for omvendt (fail-safe) modus, koble den positive (+) lederen til den høyre klemmen på J5 Låsutgang og den negative (–) lederen til den midterste klemmen (–) på J5 Låsutgang.
Denne tilkoblingen sikrer at døren forblir ulåst ved strømbrudd, noe som muliggjør sikker evakuering fra bygningen.

OBS: Hvis andre elektroniske låser enn Steplock benyttes, anbefales det å installere en beskyttelsesdiode (f.eks. 1n4004) mellom det elektroniske låset og utgangen.

3.3 Tilkobling av åpneknapp

Å koble åpneknappen til ST2029 er en enkel prosess. Koble åpneknappen til klemme J8.

Dersom knappen krever 12 V strømforsyning, kan dette leveres separat via J10 – Spenningsutgang.

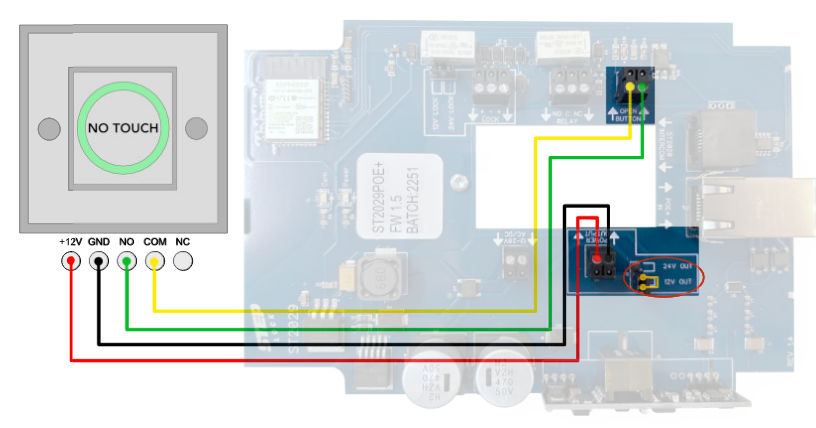

I eksemplet nedenfor brukes en berøringsfri åpneknapp som krever 12 VDC.

Før du kobler til knappen, anbefales det at du kontrollerer dens spenningskrav slik at du kan stille inn strømbryterstiftene på J6 til riktig spenningsnivå.

OBS: I eksempelet nedenfor er kretskortet orientert slik at "Power Out" vender opp ned. Derfor refererer man til venstre klemme for strømforsyningen. Se illustrasjon nedenfor.

Start med å stille strømbryterstiften på J6 til 12V OUT.
Koble deretter +12 V (RØD) leder fra åpneknappen til venstre klemme på J10.
Fortsett med å koble GND (SVART) leder til høyre klemme på J10.
Koble deretter NO (GRØNN) leder til høyre klemme på J8, og til slutt COM (GUL) leder til venstre klemme på J8.

OBS: Vær nøye med å beregne din totale strømbudsjett når du bruker J10 – Spenningsutgang.

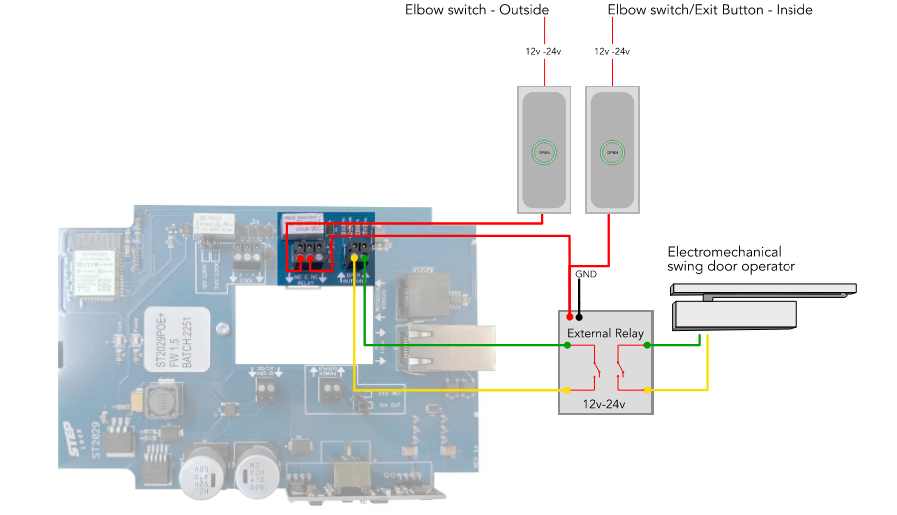

3.4 Tilkobling av dørautomatikk

Dersom du har til hensikt å bruke J4-reléutgangen for å trigge et dørautomatikk-oppsett i henhold til et "dør ulåst"-skjema, må du legge til et eksternt relé i systemet. Dette er nødvendig for å hindre at dørautomatikk trigges kontinuerlig og holder døren åpen hele tiden.

Nedenfor vises et eksempel – det finnes andre måter å sikre korrekt funksjon på.
Sørg for at begge albuebryterne får strøm. Du kan bruke en ekstern strømkilde eller J10 Spenningsutgang, avhengig av ditt totale strømbudsjett.

Ved bruk av J10 er det viktig å nøye beregne den totale belastningen. Det er også avgjørende å fastslå om det eksterne reléet krever 12 V eller 24 V.

• Koble albuebryteren på utsiden til normalt åpen (NO) kontakt på J4-reléutgangen.

• Koble felles (C) kontakt på J4-reléutgangen til strøminngangen på det eksterne reléet.

• Koble albuebryteren/utgangsknappen på innsiden til strøminngangen på det eksterne reléet.

• J8 – Åpneknapp skal kobles til utgangen fra det eksterne reléet..

• Koble dørautomatikk til den sekundære utgangen fra det eksterne reléet.

OBS: Dette eksempelet er utformet for å gjøre det mulig at døren forblir stengt, men ulåst når det benyttes et "dør ulåst"-skjema. Når døren er i låst modus, kreves det at albuebryteren brukes for å aktivere dørautomatikk etter at et adgangskort, en brikke eller annen godkjent åpning har funnet sted.

3.5. Tilkobling av ST2020 porttelefon

OBS: Vær oppmerksom på at disse instruksjonene kun er ment for tilkobling av porttelefonen ST2020 til dørsentralen ST2029 DCE.
For fullstendige instruksjoner om hvordan ST2020 installeres og konfigureres, henvises det til installasjonsmanualen for ST2020..

3.5.1 Kabelrevisjoner

For å opprette en tilkobling mellom dørsentralen ST2029 og porttelefonen ST2020 kreves en CAT 6-kabel (T568B). Det er imidlertid viktig å merke seg at CAT6-kabelen er splittet på porttelefonens side.

Derfor er det avgjørende å bruke riktig kabelrevisjon som følger med ST2020 for å sikre kompatibilitet og en pålitelig tilkobling.

Se nedenfor for de ulike kabelrevisjonene som kan følge med ST2020-porttelefonen.

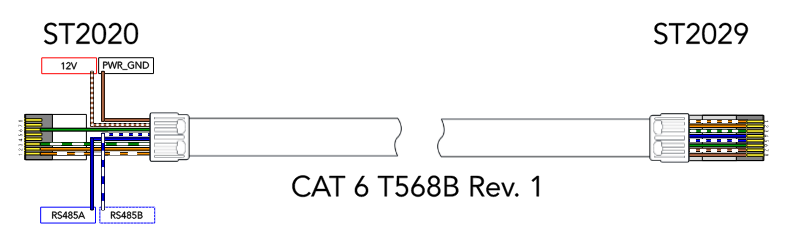

3.5.1.1. CAT 6 T568B Rev 1

Brun/Hvit: Denne kabelen leverer 12 V til porttelefonen. Det er viktig at spenningsnivået ikke overstiger 12 V for å unngå skade på porttelefonen.

Brun: Denne kabelen fungerer som strømjording (PWR_GND) for porttelefonen. Den bidrar til korrekt elektrisk jording og reduserer risikoen for elektriske støt.

Blå: Denne kabelen fungerer som RS485A, som er et kommunikasjonsprotokoll brukt i serielle kommunikasjons­systemer. Den muliggjør kommunikasjon mellom styresentralen ST2029 og porttelefonen ST2020.

Blå/Hvit: Denne kabelen fungerer som RS485B, som er den andre kommunikasjonslederen i RS485-protokollet. Den arbeider sammen med RS485A-kabelen for å muliggjøre toveis kommunikasjon mellom enhetene.

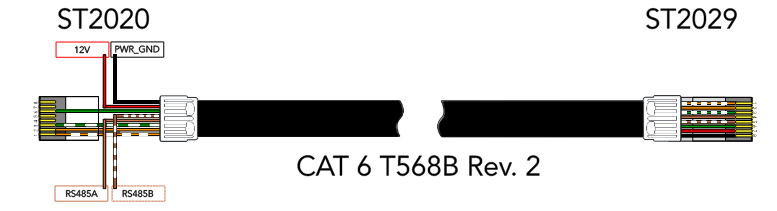

3.5.1.1. CAT 6 T568B Rev 2

Rød: Denne kabelen leverer 12 V til porttelefonen. Det er viktig at spenningsnivået ikke overstiger 12 V for å unngå skade på porttelefonen.

Svart: Denne kabelen fungerer som strømjording (PWR_GND) for porttelefonen. Den bidrar til korrekt elektrisk jording og reduserer risikoen for elektriske støt.

Brun: Denne kabelen fungerer som RS485A, som er et kommunikasjonsprotokoll brukt i serielle kommunikasjons­systemer. Den muliggjør kommunikasjon mellom styresentralen ST2029 og porttelefonen ST2020.

Brun/Hvit: Denne kabelen fungerer som RS485B, som er den andre kommunikasjonslederen i RS485-protokollet. Den samarbeider med RS485A-kabelen for å muliggjøre toveis kommunikasjon mellom enhetene.

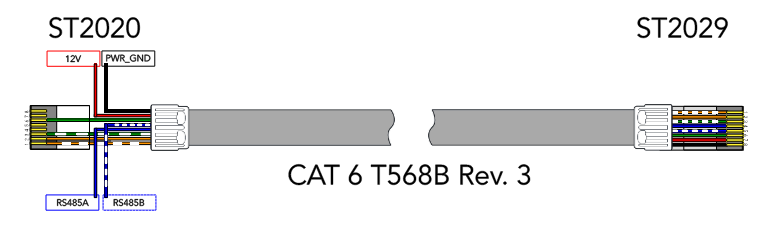

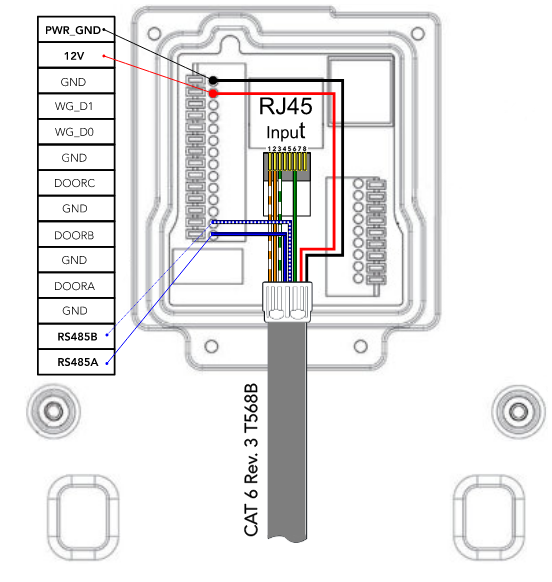

3.5.1.1. CAT 6 T568B Rev 3

Rød: Denne kabelen leverer 12 V til porttelefonen. Det er viktig at spenningsnivået ikke overstiger 12 V for å unngå skade på porttelefonen.

Svart: Denne kabelen fungerer som strømjording (PWR_GND) for porttelefonen. Den bidrar til korrekt elektrisk jording og reduserer risikoen for elektriske støt.

Blå: Denne kabelen fungerer som RS485A, som er et kommunikasjonsprotokoll brukt i serielle kommunikasjons­systemer. Den muliggjør kommunikasjon mellom styresentralen ST2029 og porttelefonen ST2020.

Blå/Hvit: Denne kabelen fungerer som RS485B, som er den andre kommunikasjonslederen i RS485-protokollet. Den samarbeider med RS485A-kabelen for å muliggjøre toveis kommunikasjon mellom enhetene.

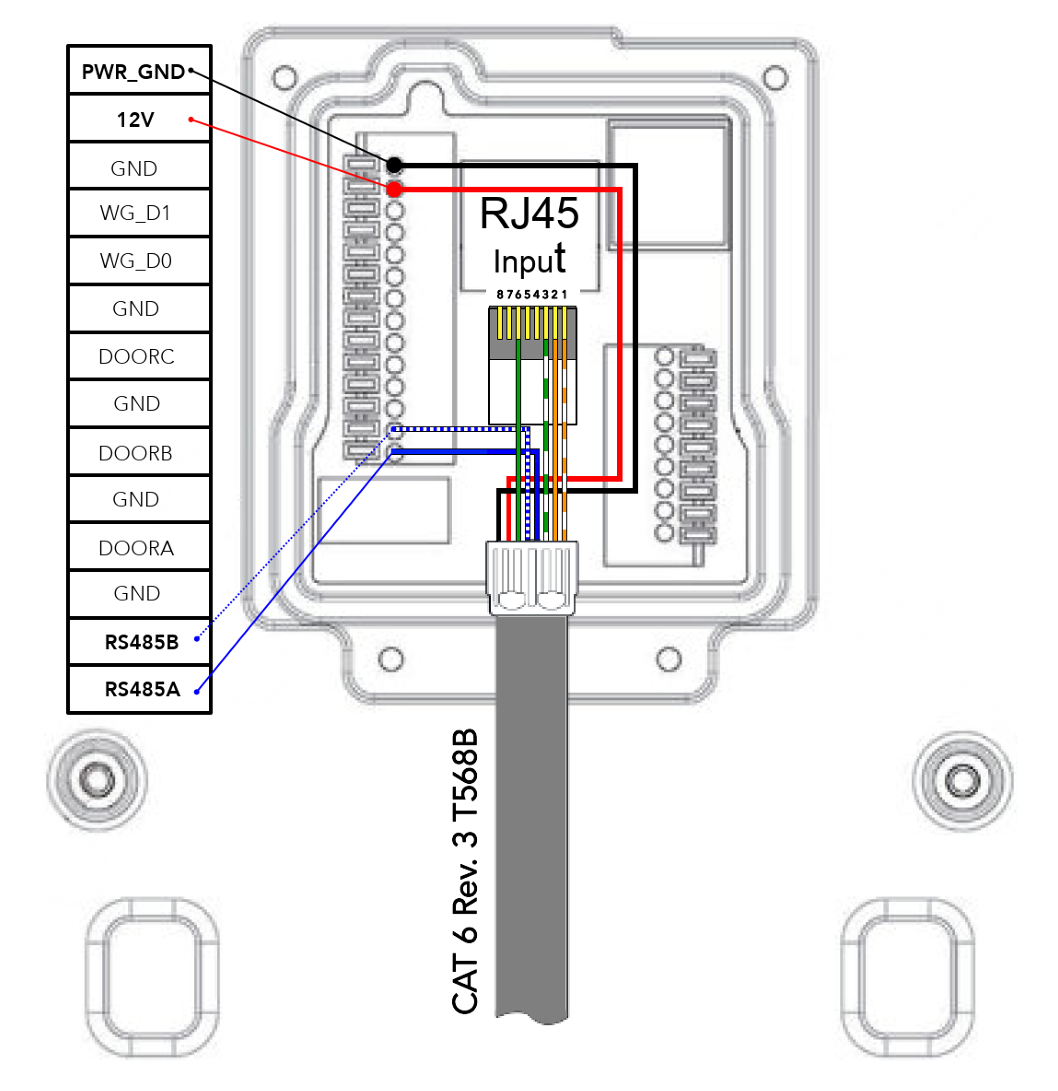

3.5.2. Tilkobling ST2020

Når du kobler dørsentralen ST2029 til porttelefonen ST2020, er det viktig å forstå at CAT-kabelen må splittes på porttelefonens side. Dette innebærer at kabelens ledere deles i to grupper, hvor hver gruppe kobles til ulike klemmer og porter på baksiden av porttelefonen.

Det er avgjørende at den splittede kabelsiden kobles korrekt for å sikre optimal ytelse og pålitelighet i systemet. De spesifikke tilkoblingstrinnene avhenger av hvilken kabelrevisjon som benyttes.
Derfor anbefales det å følge kabelrevisjonene i forrige avsnitt nøye for å sikre korrekt tilkobling.

Dersom du har terminert din egen CAT6-kabel, er det helt nødvendig å bruke en nettverkstester for å kontrollere at det er kommunikasjon på pinnene 1, 2, 3 og 6.

Pinnene 4, 5, 7 og 8 er splittet på porttelefonens side og kan ikke testes. Pinne 7 og 8 brukes til 12 V spenning og 0 V (spenningsjord, PWR_GND). Pinne 4 og 5 brukes til RS485-kommunikasjon.

Feil tilkobling av disse pinnene kan føre til strømproblemer eller kommunikasjonsfeil, noe som igjen kan føre til at systemet slutter å fungere.

OBS: Det er avgjørende å identifisere riktig revisjon av CAT6-kabelen ved tilkobling av enheten. Nedenfor vises koblingsskjemaet for CAT6 kabelrevisjon 3. Merk at illustrasjonen kun gjelder denne spesifikke revisjonen.

3.6 Start enheten

Vi har nå kommet til punktet der alt som trengs for å betjene dørsentralen er tilkoblet, og vi kan slå på strømmen.

Koble til kabelen for strøm og kommunikasjon.
dørsentralen skal starte ved først å tenne strøm-LED-en, og deretter skal watchdog-LED-en begynne å blinke etter omtrent 30 sekunder.
Nå er systemet startet.
