Beskrivelse
Tilleggskort WG-1 brukes til å utvide ST2043-dørkontrollpanelet med et ekstra grensesnitt for kortlesere.
Modulen kobles til utvidelsesporten på ST2043 (U2 + U6).
Installasjon
Utvidelseskortet WG-1 kobles til med en 4-leder kabel til dørsentral ST2043.
Kortleser ST2008 koblet til terminal U8 i henhold til fargeinstruksjonene på kortet.
Aktivering
På hvert kretskort er det en merking, f.eks M-2114-009. Dette nummeret brukes til å aktivere enheten i Steplock Cloud.
Start med å navigere til Enheter -> kortleser -> dørsentalen som enheten er koblet til.

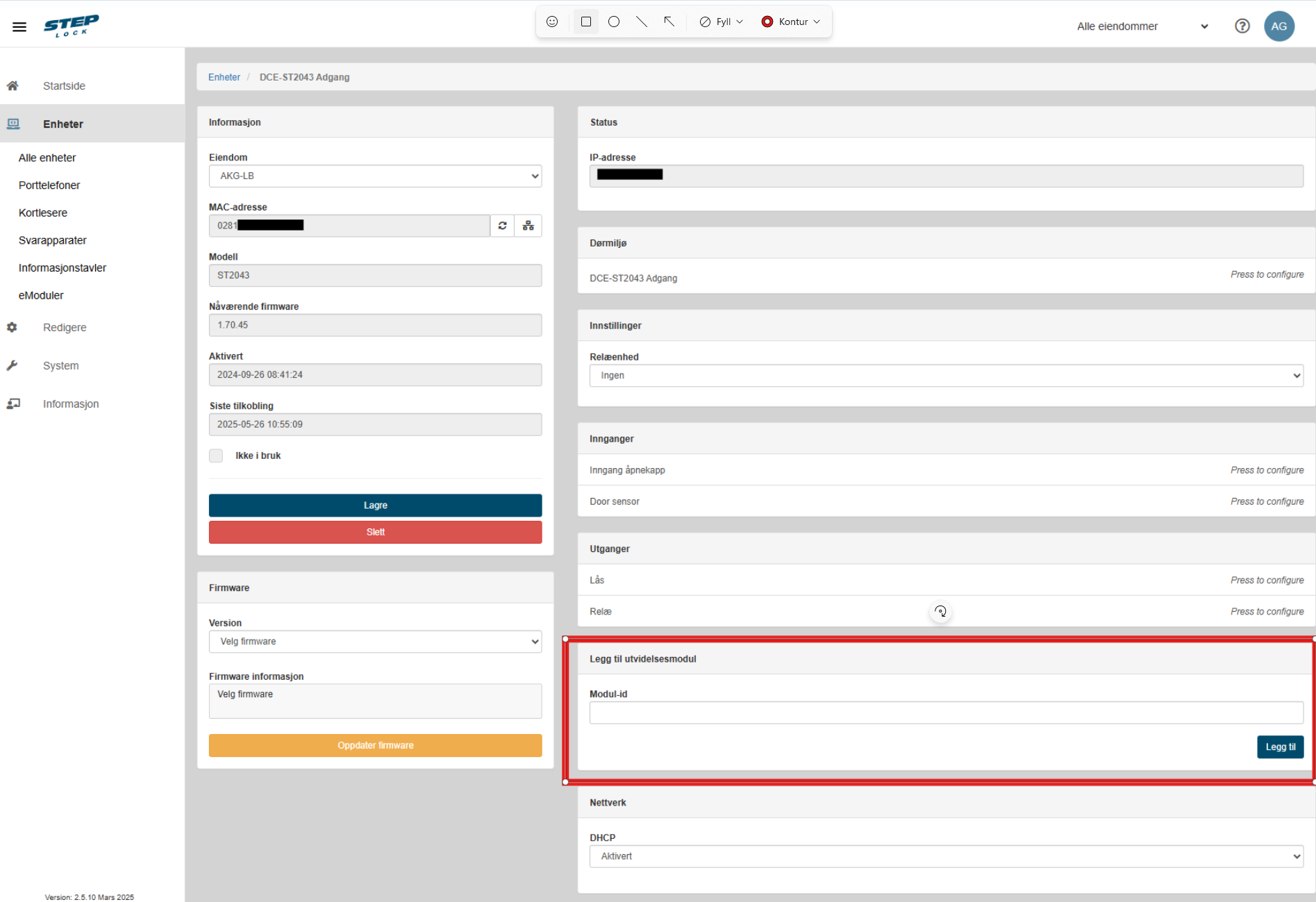

Scroll ned til overskriften "Legg til Utvidelsesmodul", skriv inn M-nummeret som er angitt på grensesnittet, klikk på "Legg til"

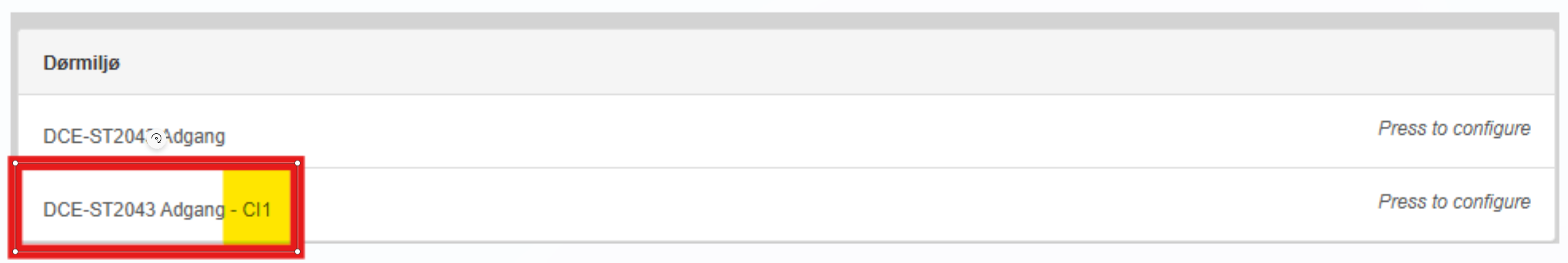

Du vil nå få opp et nytt dørmiljø som er klart til å konfigureres.
Feilsøking
- Modulen starter ikke?
Svar:
Sjekk at +/- 12V er riktig koblet til dørsentalen ST2039 - Jeg mottar ingen kommunikasjon på kortleseren eller dørsentalen.
Svar:
1. kontroller at RX/TX er riktig koblet mellom ST2039 og dørsentalen
2. start dørsentral ST2043 på nytt slik at en enhetene starter med de nye innstillingene.
