rev. AKG - 19.03.2025
Introduksjon
Du må først legge til ST2022 i steplock.cloud for at enheten skal kunne fungere . ST2022 for Steplock leveres med vår firmware ferdig installert. Du må muligens oppdatere enheten for å sikre at den kjører den siste versjonen.
Hva du finner i pakken
Pakken skal inneholde følgende produkter.

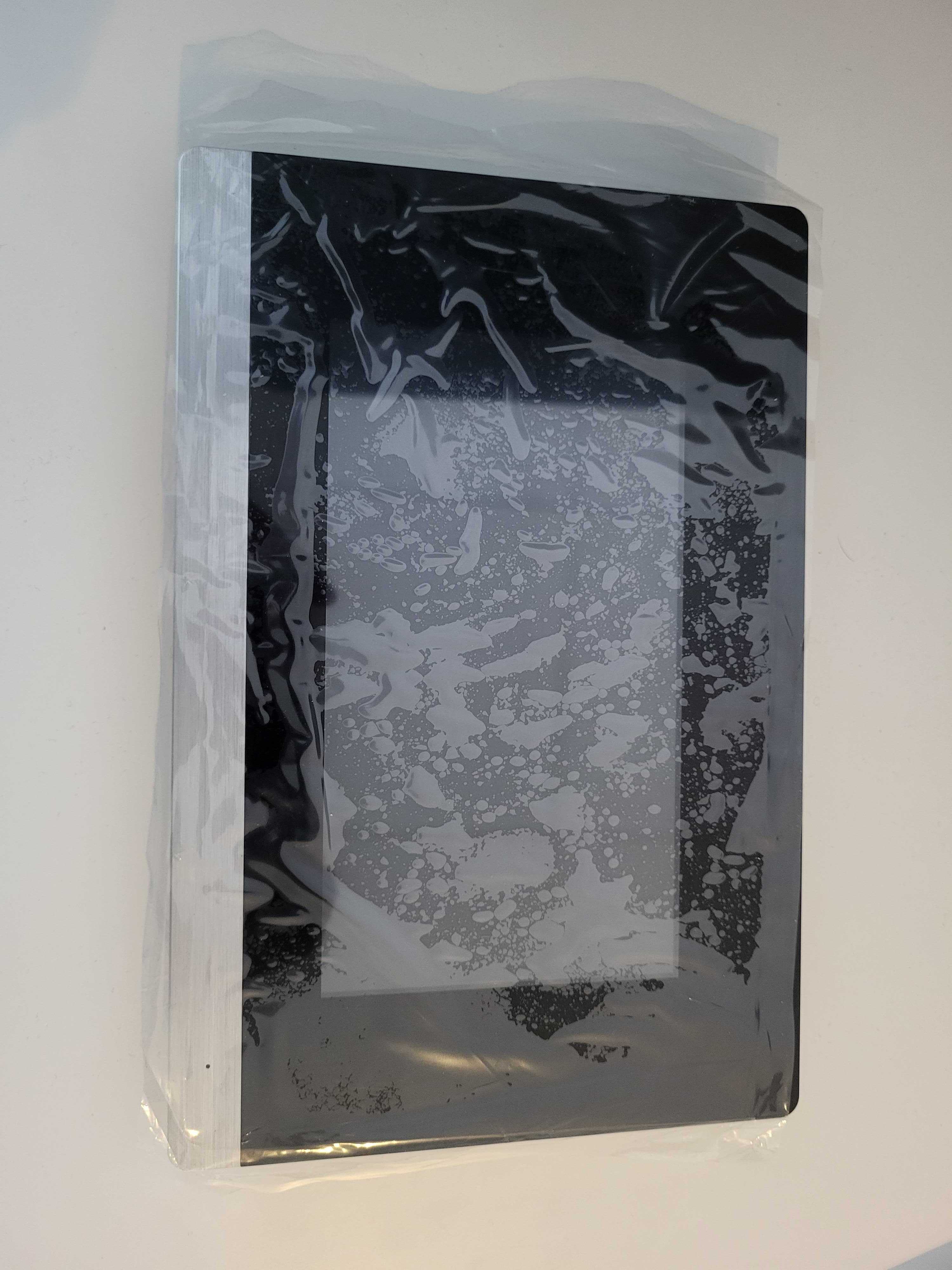

| ST2022 | Veggfeste |

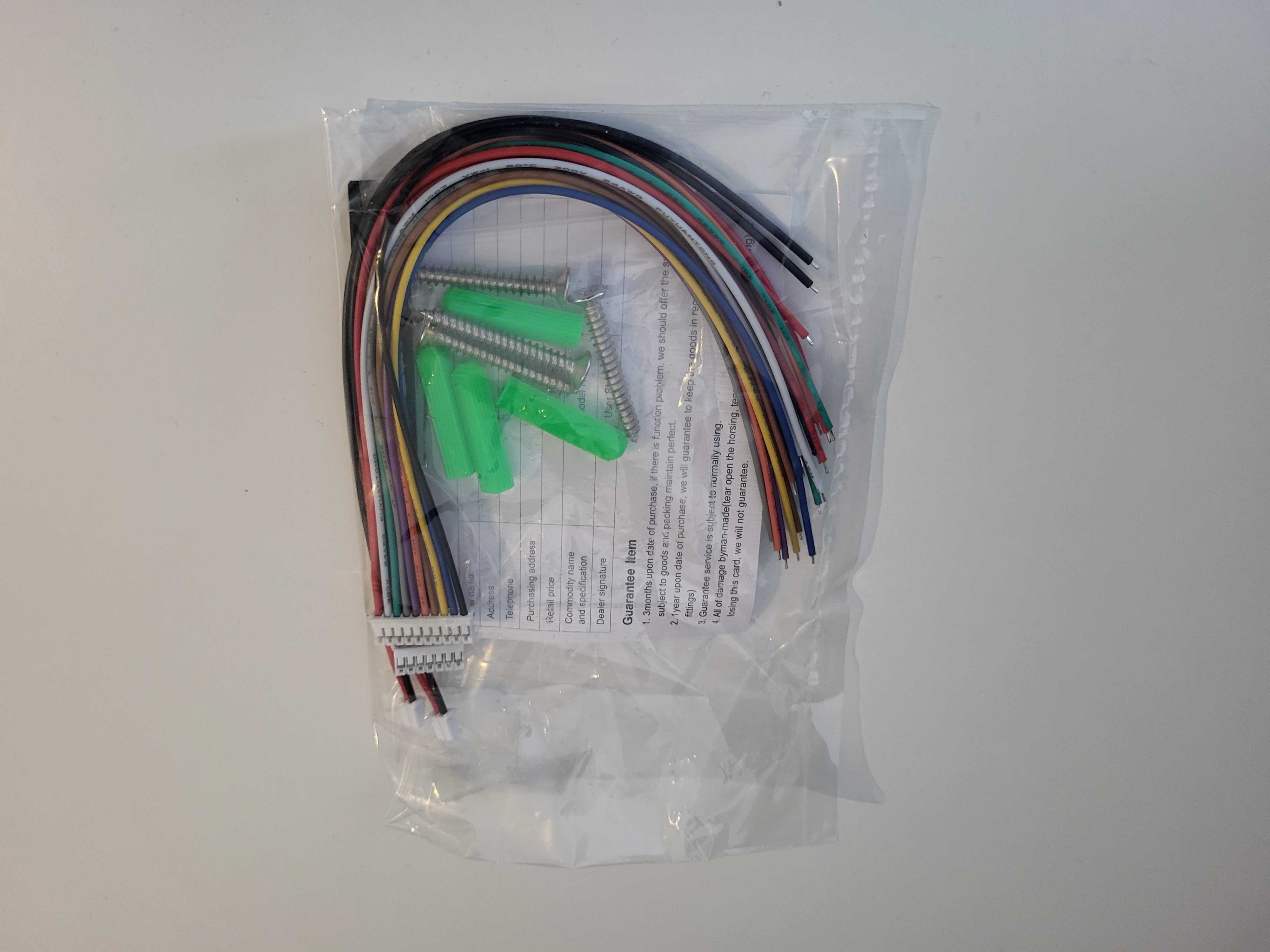

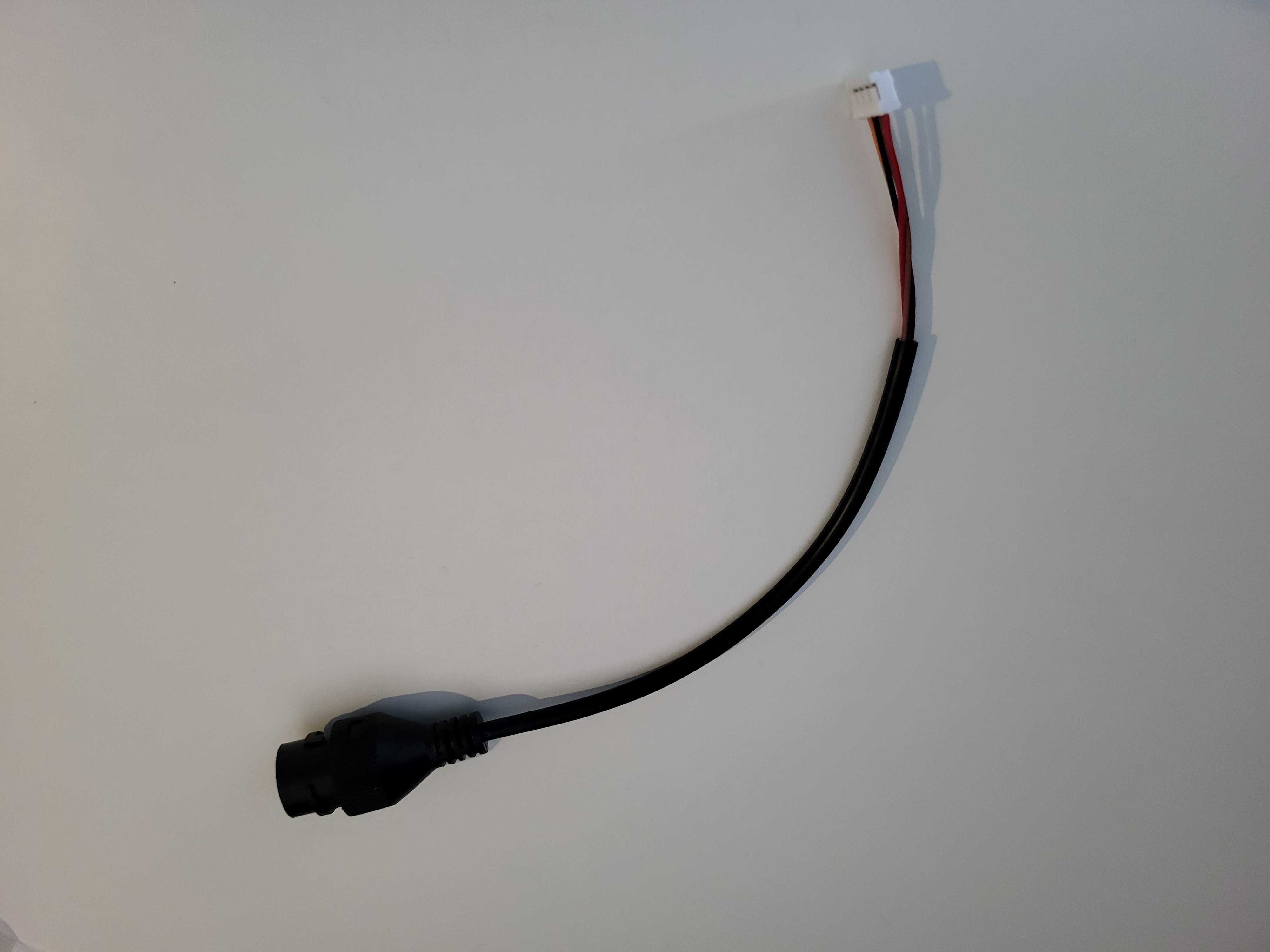

| Skruer og kabler | Ethernett-adapter |
Valgfritt tilbehør
| Art. no: ST2075 DC-strømadapter (12 Volt) |
 |
Installation
Montering

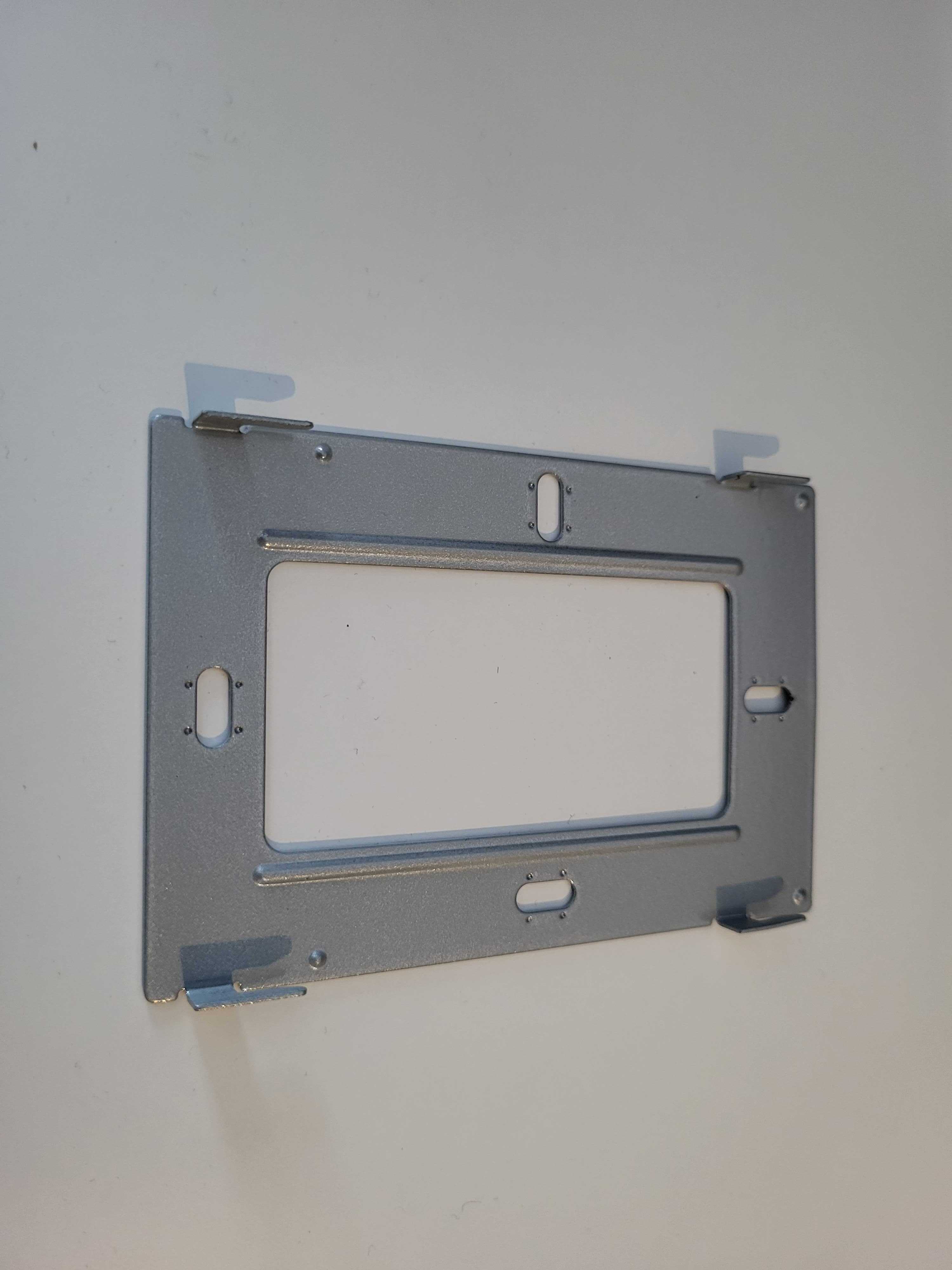

- Fest holderen til en flate overflate med de 4 skruene som følger med i settet.
- Koble til Ethernet-kabelen eller Batterieliminator før du monterer ST2022 på veggfestet.
- Monter ST2022 på veggfestet ved å skyve den ned.
ST2022 kobles direkte til switchen ved hjelp av en vanlig POE+-nettverkskabel. Eventuelt kan den strømsettes eksternt ved hjelp av vår Batterieliminator og kobles til nettverket ved hjelp av en vanlig nettverkskabel, koblet direkte til den interne RJ45-kontakten eller via den medfølgende Ethernet-adapteren. Enheten kan også kobles direkte på Wi-Fi, men dette forutsetter minst firmware versjon 1.3.3.
OBS: ST2022 kan kun drives med 12 volt om du velger å benytte annen ekstern strømtilførsel enn vår Batterieliminator.

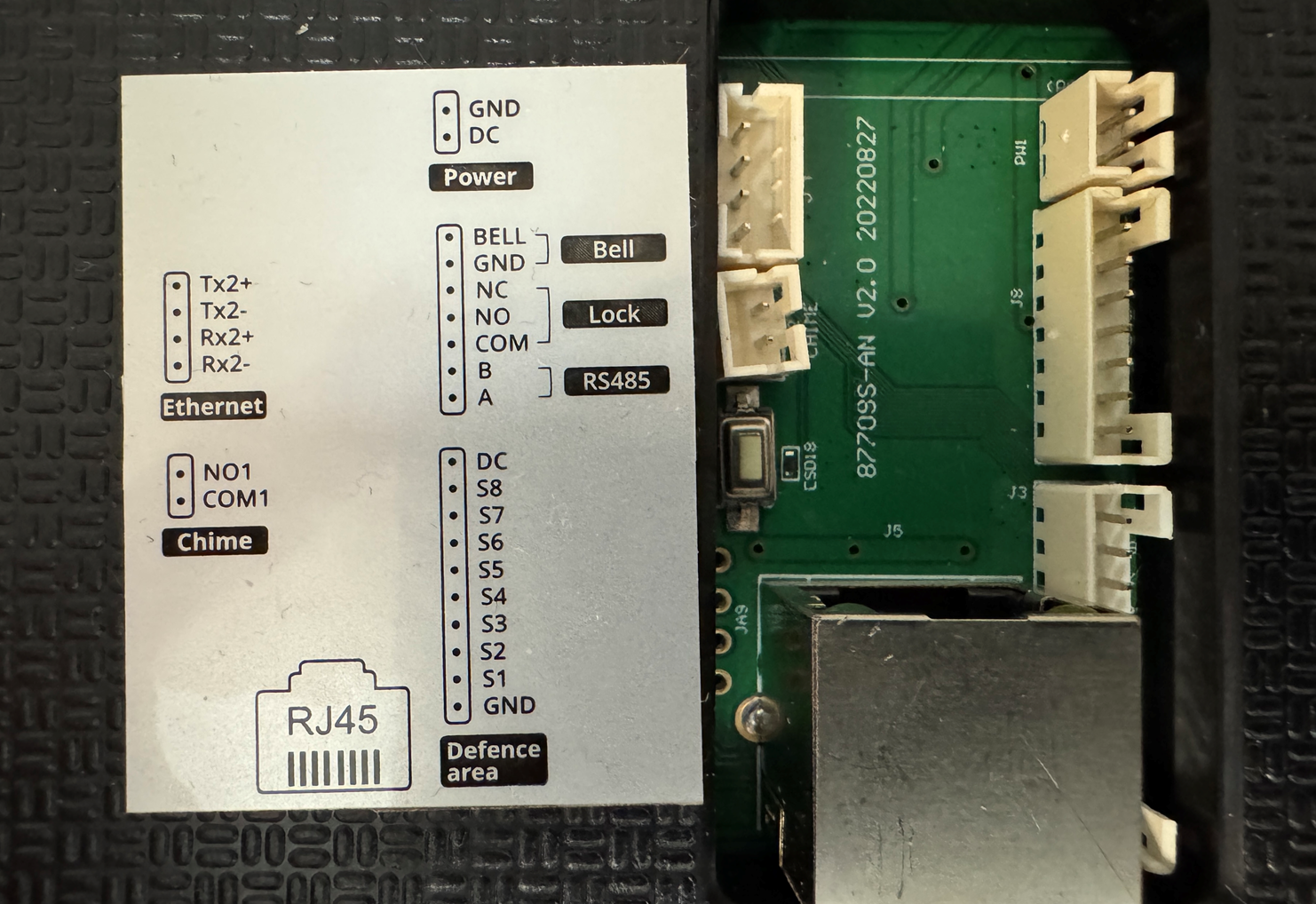

Tilkoblinger
Power - 12V DC
RJ45 - Tilkobling for PoE+ eller etehernett.
Ethernet - alternativ tilkoblingspunkt for medfølgende ethernettadapter.
Bell - valgfri tilkobling av ekstern ringeknapp
Lock - Potensialfritt relé som styres av "Entredør-knappen" på startskjermen.
OBS: ST2022 kan kun drives med 12 volt om du velger å benytte annen ekstern strømtilførsel enn vår Batterieliminator.
Oppsett av enhet
Start med å legge til enheten i steplock.cloud. Enheter -> Alle enheter -> Legg til enhet -> Skriv inn mac-adresse og gi navn.

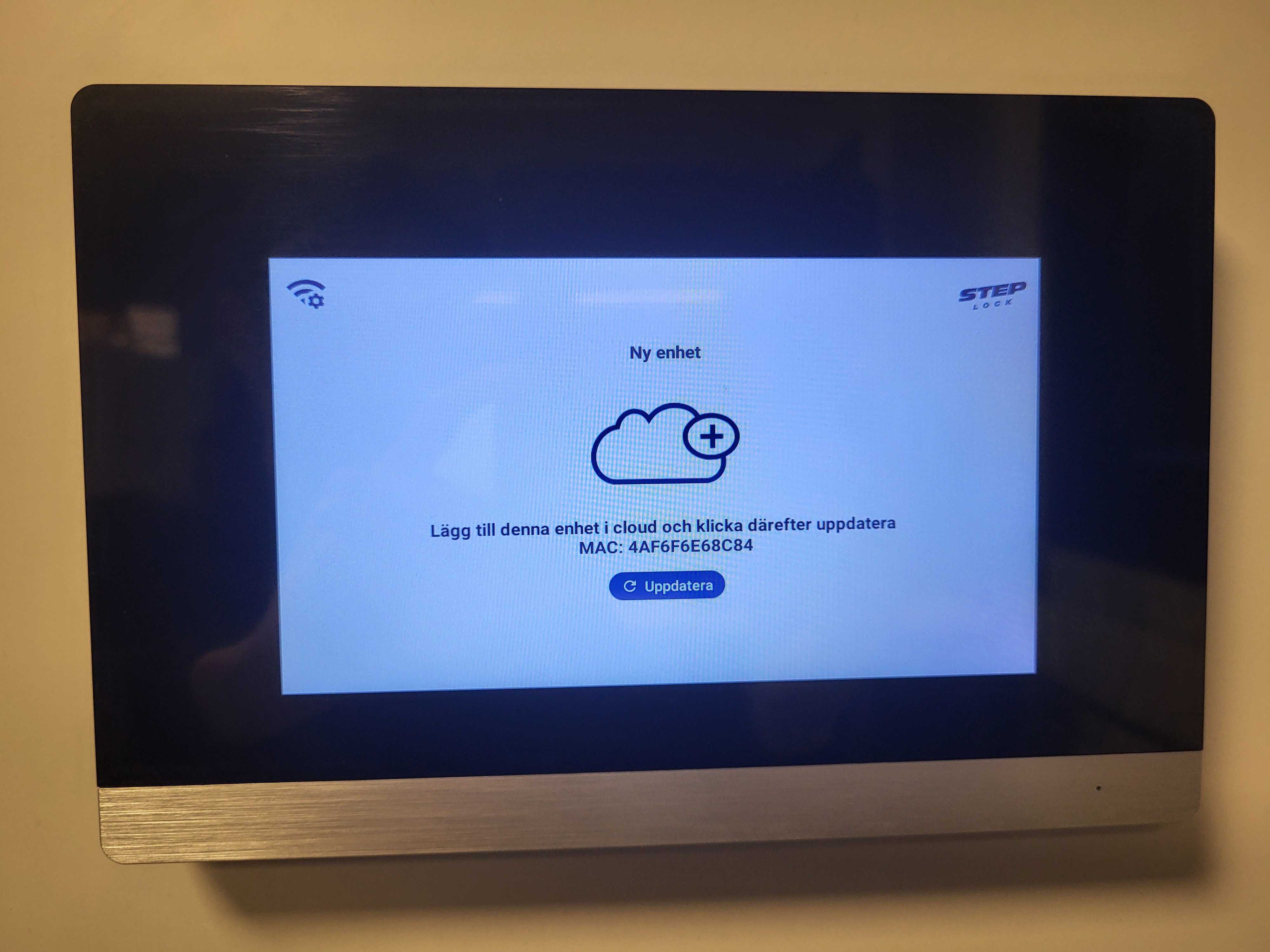

Når enheten er lagt til kan du klikke på nettverksymbolet øverst til venstre hvis du trenger å angi Wi-Fi eller statisk IP-adresse. Hvis du bruker en ruter med DHCP, trykker du bare på "Oppdater" -knappen midt på skjermen.
Statisk IP-adresse

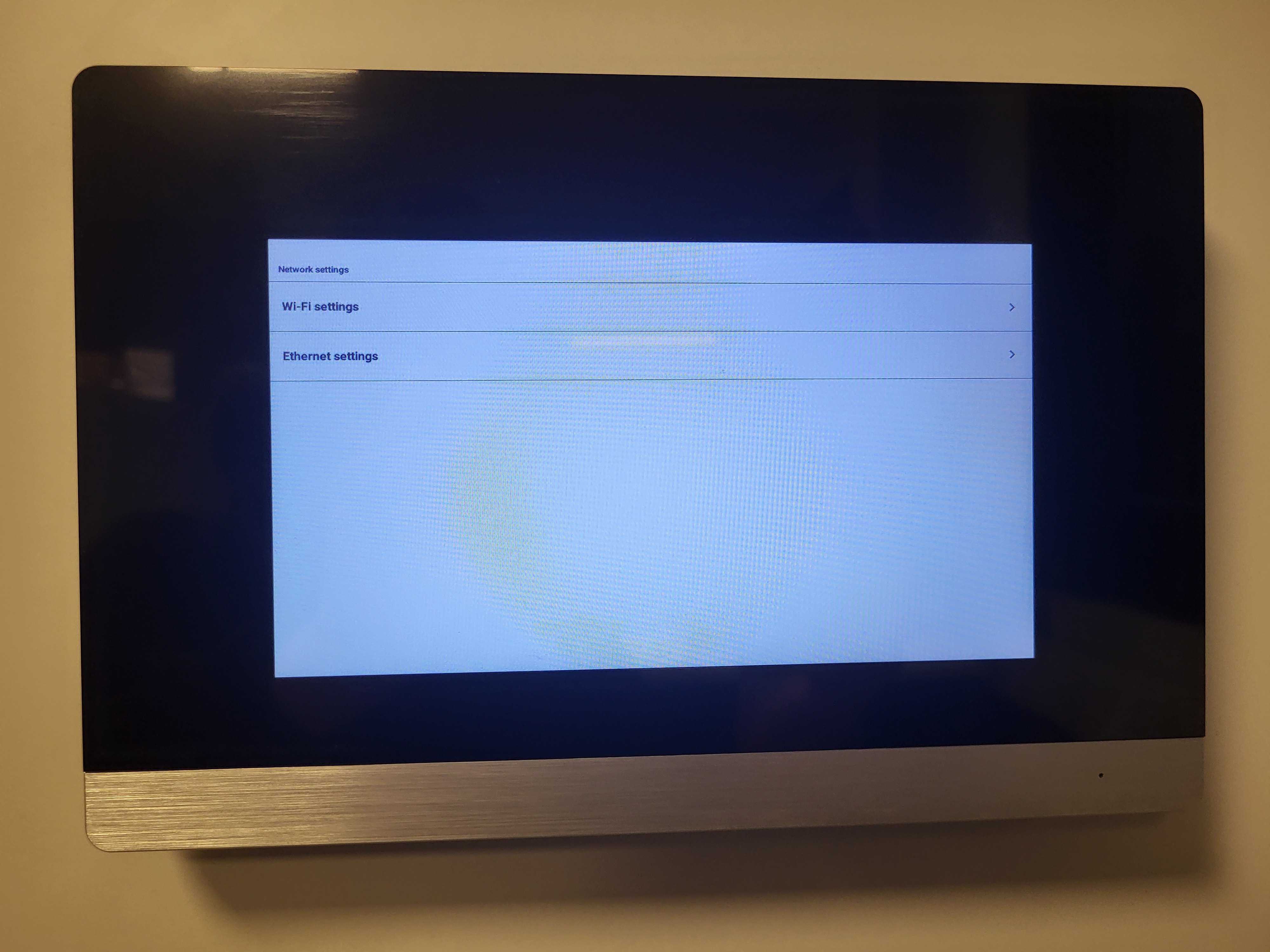

Når du har trykket på nettverkssymbolet skal du få opp denne skjermen. Trykk på "Ethernet-innstillinger" for å angi statisk IP-adresse.

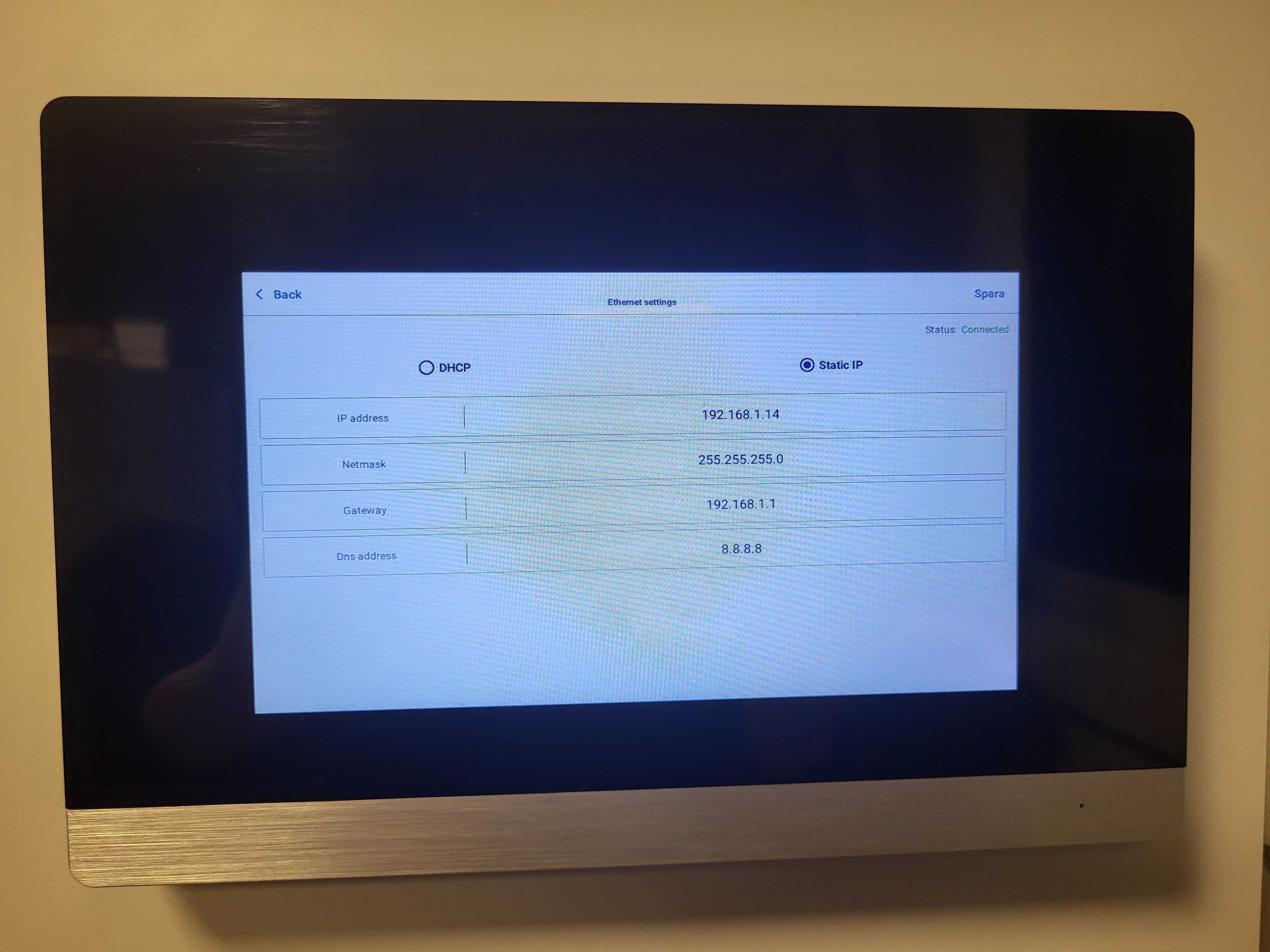

Velg alternativet "Statisk IP" og legg til riktig informasjon. Denne informasjonen kan fås fra eieren av nettverket.
Wi-Fi
Når du har trykket på nettverkssymbolet skal du få opp denne skjermen. Trykk på "Wi-Fi-innstillinger" for å koble til et Wi-Fi-nettverk i nærheten.

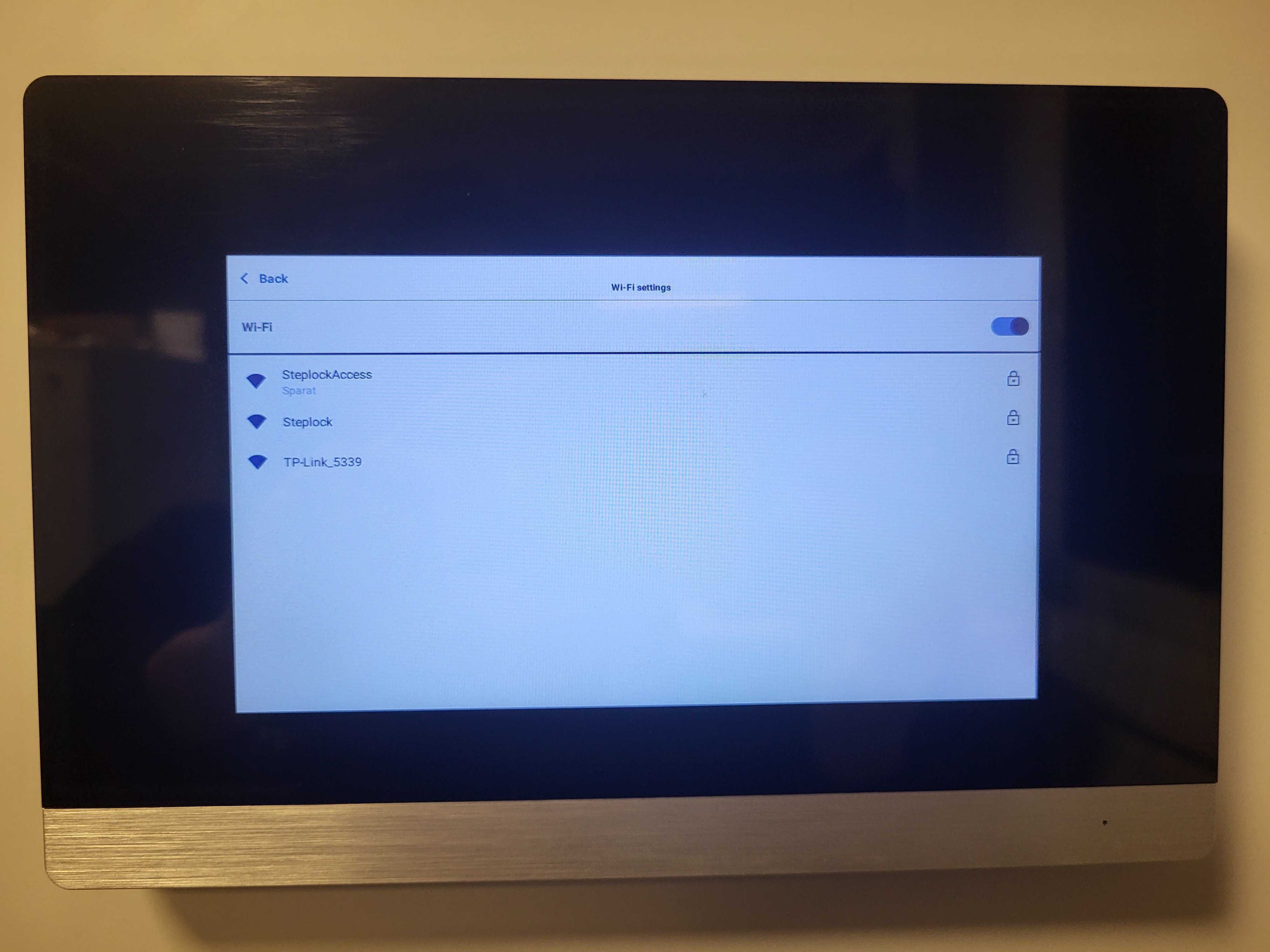

Du er nå i Wi-Fi-innstillingene. Aktiver Wi-Fi ved å vende velgeren øverst til høyre mot høyre. Du vil nå se alle synlige Wi-Fi-nettverk i nærheten. Klikk på nettverket ditt og skriv inn passordet for å koble til.
Enheten er nå klar til bruk.
Oversikt

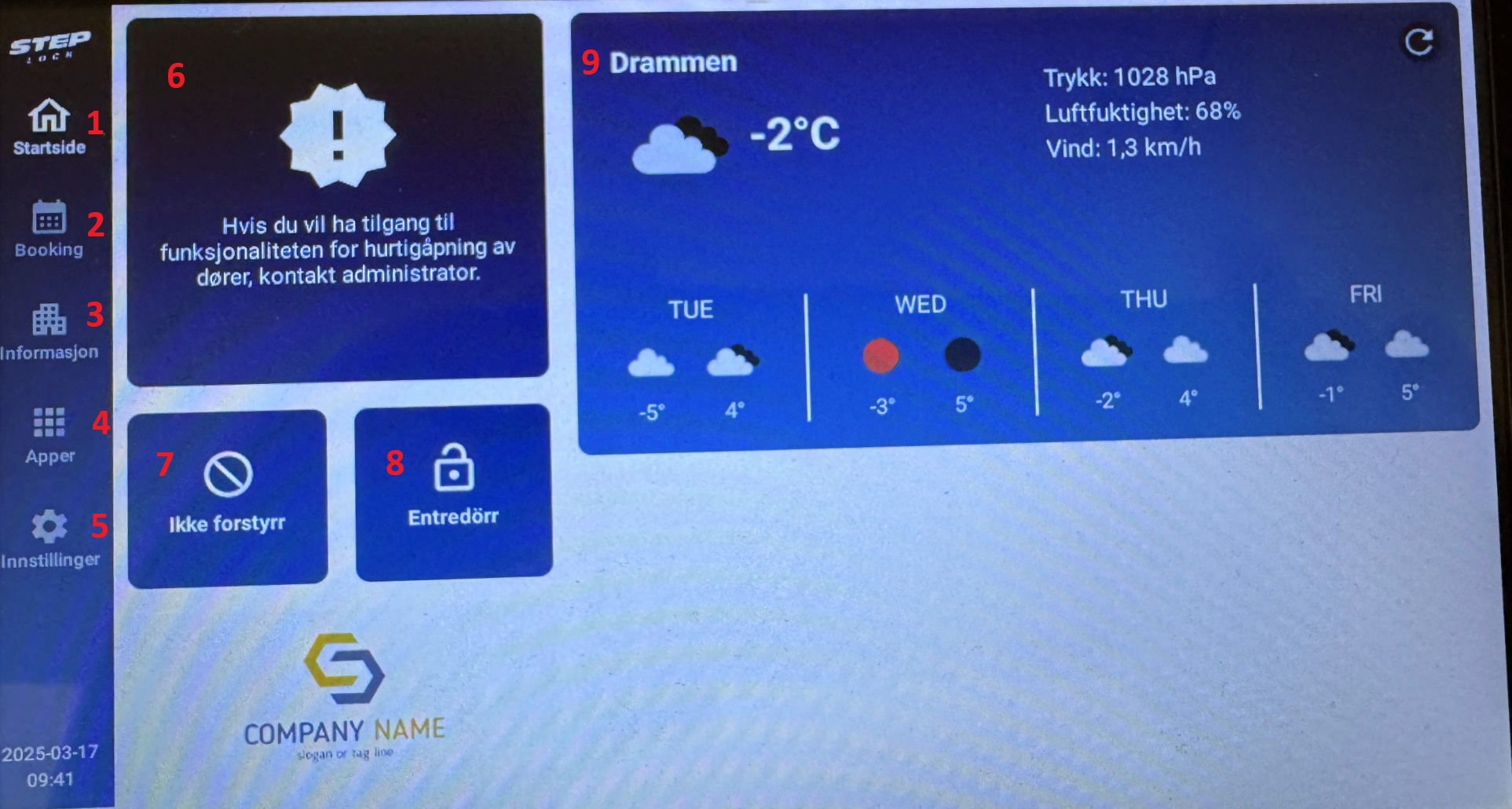

Dette er en enkel oversikt over startsidens elementer og menyvalg.
- Startsiden - Fører deg tilbake til hovedskjermen.
- Booking - funksjon for bookingtjenester. (Her finner man kun tjenester om de er aktivert for det gitte systemet.
- Informasjon - Muligheter for informasjonsdeling fra huseier eller borettslag/sameie.
- Apper - Her finnes ingen tilgjengelige tilleggsfunksjoner pr. i dag.
- Innstillinger - Adgang til innstillinger.
- Låser - Her kan man få tildelt direkte-adgang til inntil 4 låser i et Access-system. Dette administreres av operatør. (dette er ikke det samme som tildeling a rettigheter for porttelefon)
- Ikke forstyrr - Denne funksjonen gjør at svarapparatet avviser oppringningen fra porttelefonen. Aktivert funksjon indikeres med RØD farge.
- Entredør - aktiverer internt relè som kan benyttes til f.ex lås på egen leilighet.
- Værmelding - Denne funksjonen må aktiveres og settes opp av operatør.
Lydinnstillinger

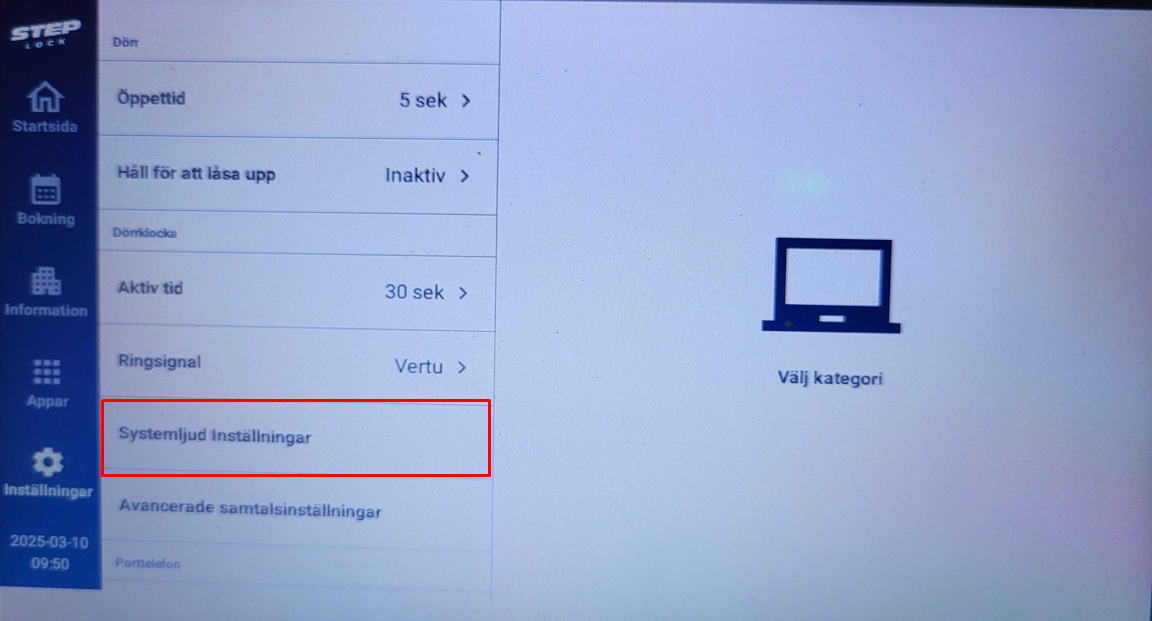

ST2022 er satt opp med standard lydinnstillinger. Disse finner du her om du trenger å justere noe:

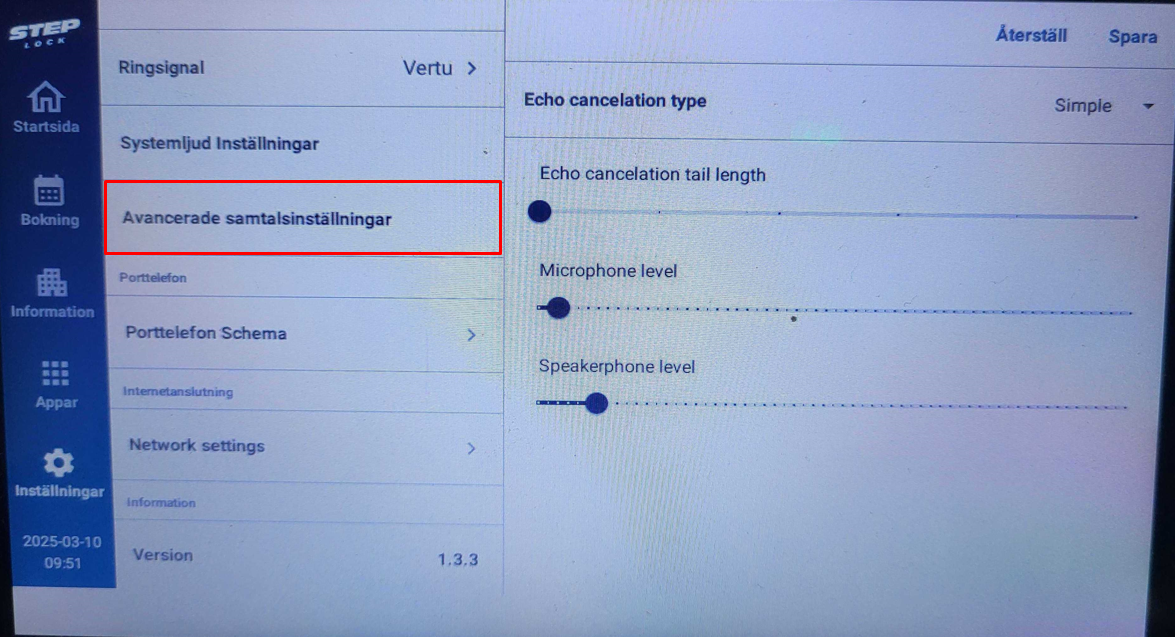

Innstillinger -> Avanserte samtaleinnstillinger og juster lyden etter behov for å tilpasse enheten til dine omgivelser.
For å endre volumet på enheten, følg rekkefølgen nedenfor.

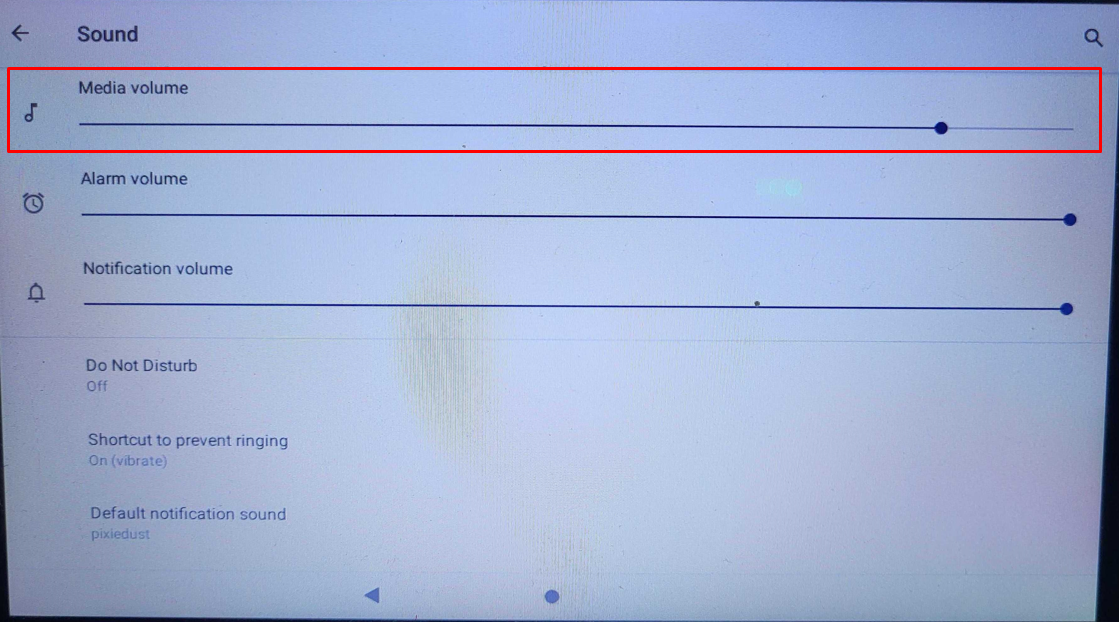

Innstillingen Media volume er innstillingen som bestemmer hvor høyt volumet skal være når porttelefonen ringer enheten.
Porttelefon Skjema

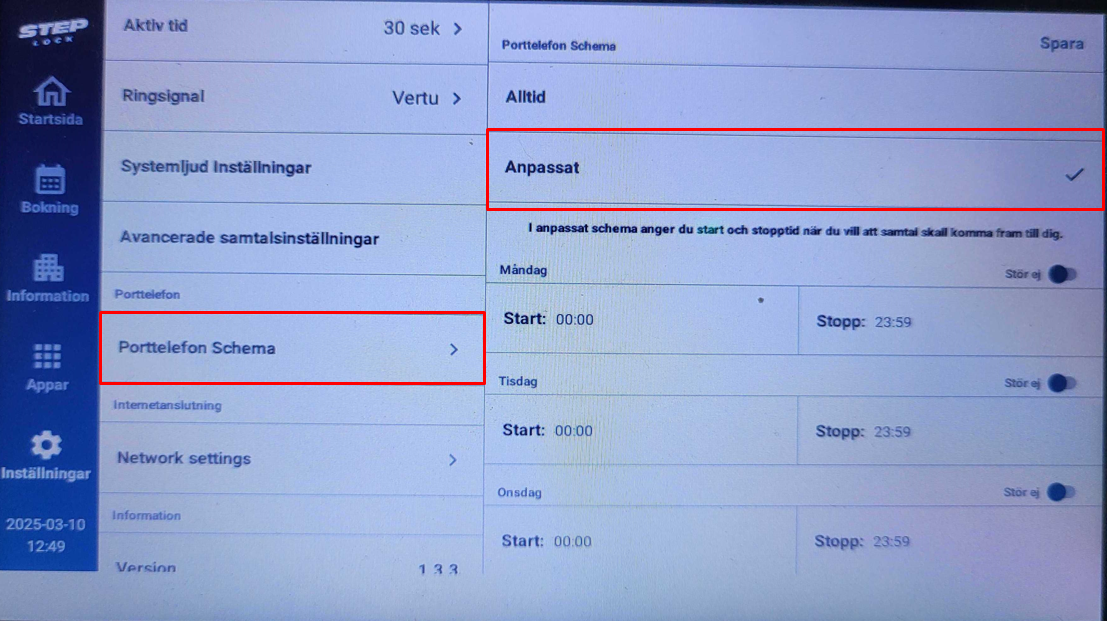

Valgfrie innstillinger for tilgjengelighet kan settes opp ved å klikke på Porttelefon Skjema og velge Tilpasset.
Du kan nå velge når du skal kunne motta anrop fra porttelefonen.
