ST2040 Heiskort

Heiskort
ST2040
Edition 1

Innhold

3 LED-indikasjon for status.

4 Strømforsyning og data.

4.1 AC/DC ekstern strømforsyning.

4.2 Ethernet-tilkobling.

7.3 Fysisk installasjon.

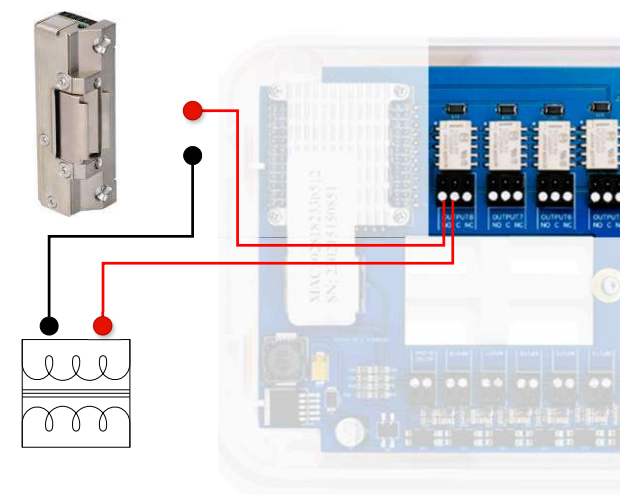

7.4 Relé tilkobling.

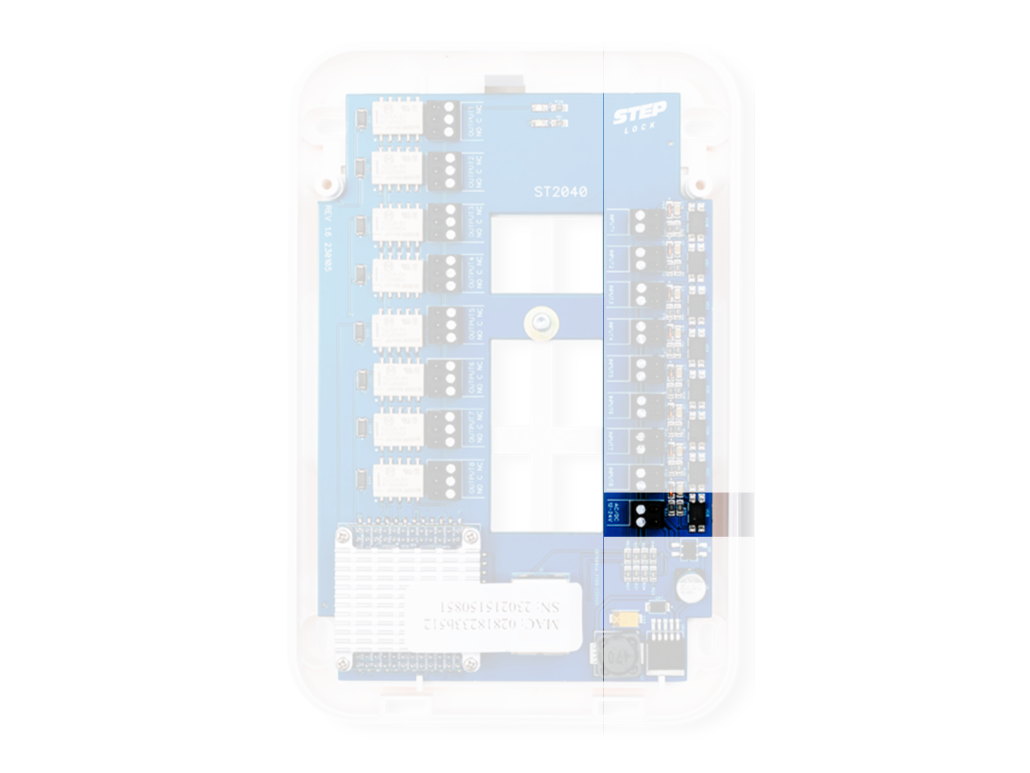

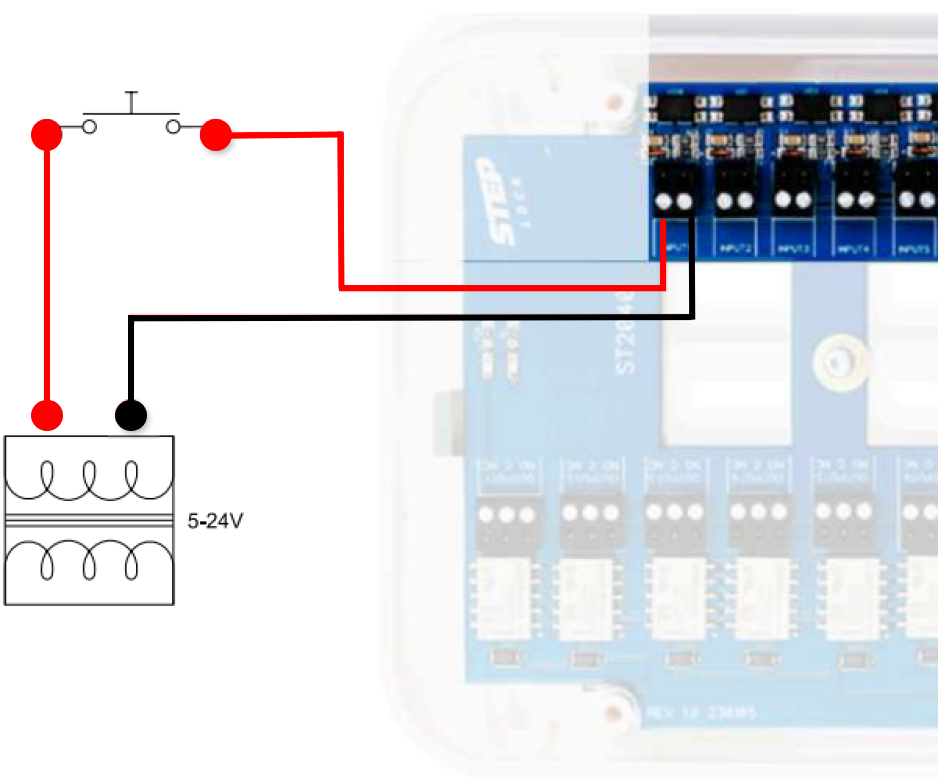

7.5 Koble til Åpne-knappen.

8 Oppsett for systemer.

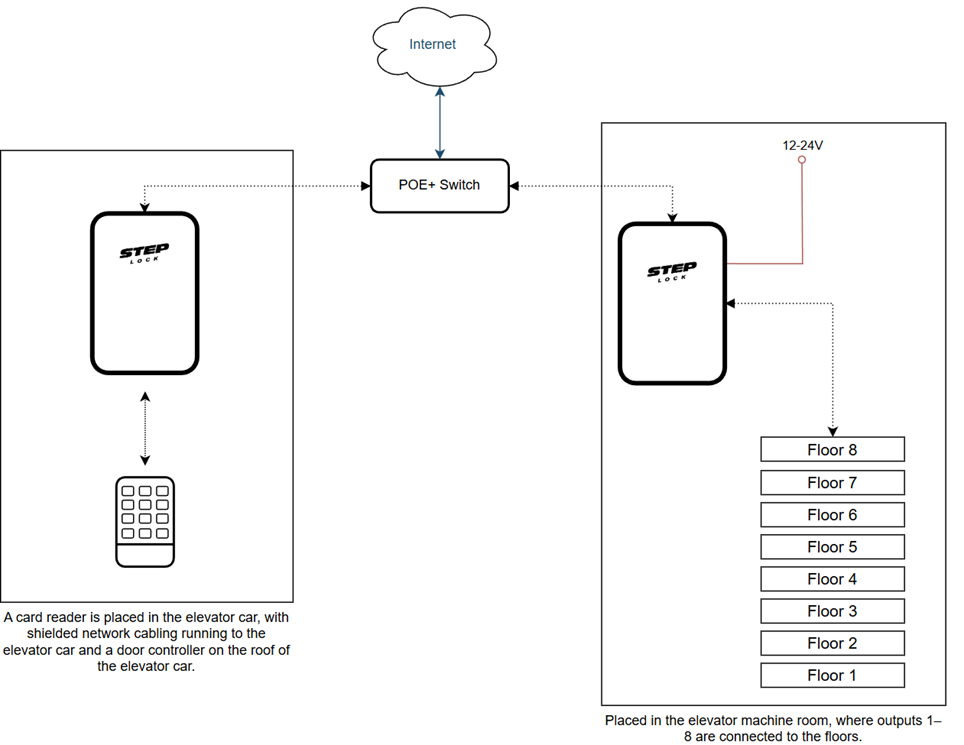

8.1 Installasjon av heiskort.

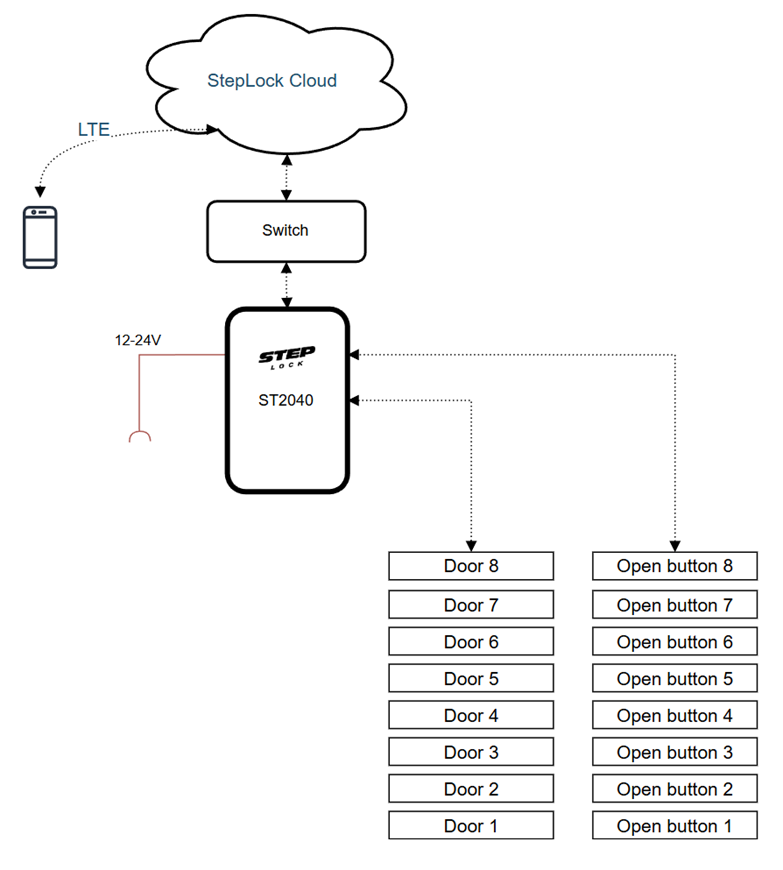

8.2 Virtuelle dører med heiskort.

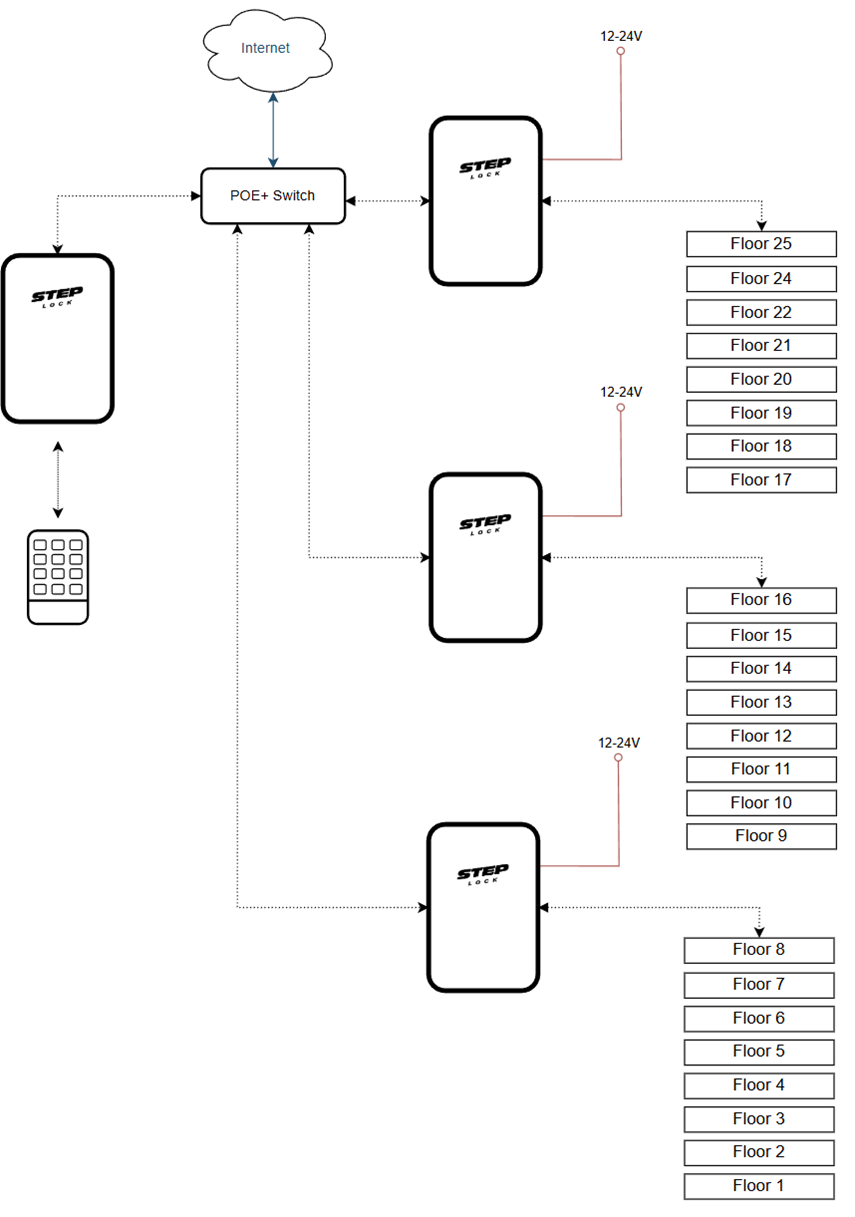

8.3 Installasjon av flere heispasseringer.

1 Beskrivelse

Denne artikkelen inneholder instruksjoner om hvordan du installerer, bruker og vedlikeholder heiskortet ST2040.

2 Oversikt

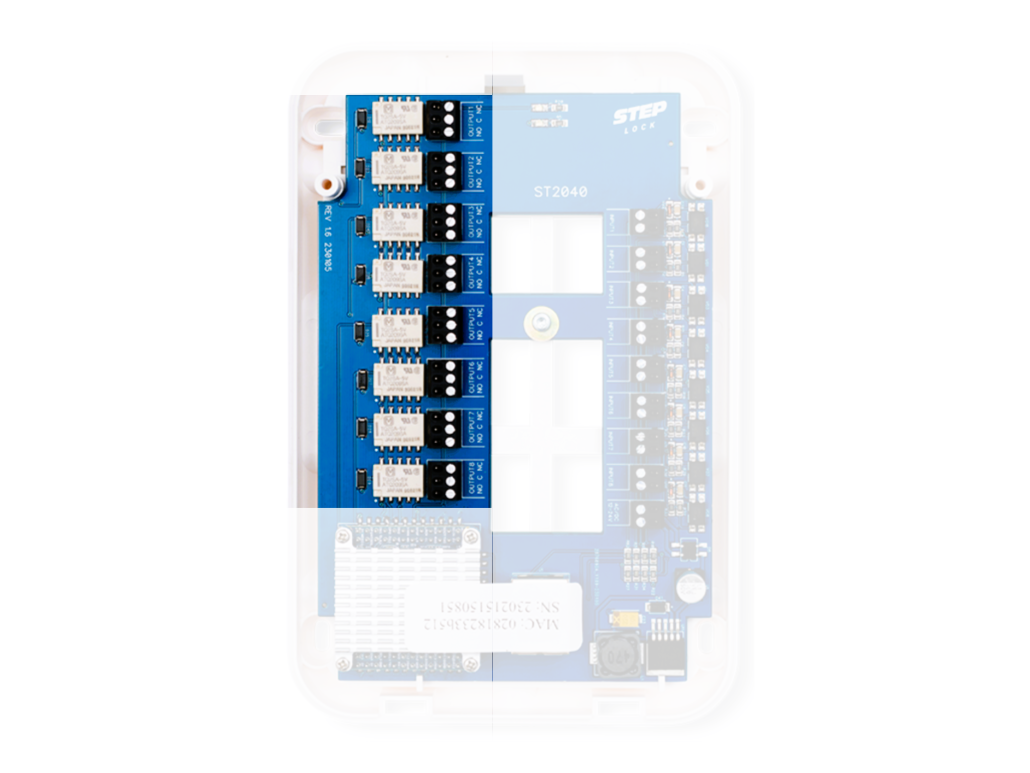

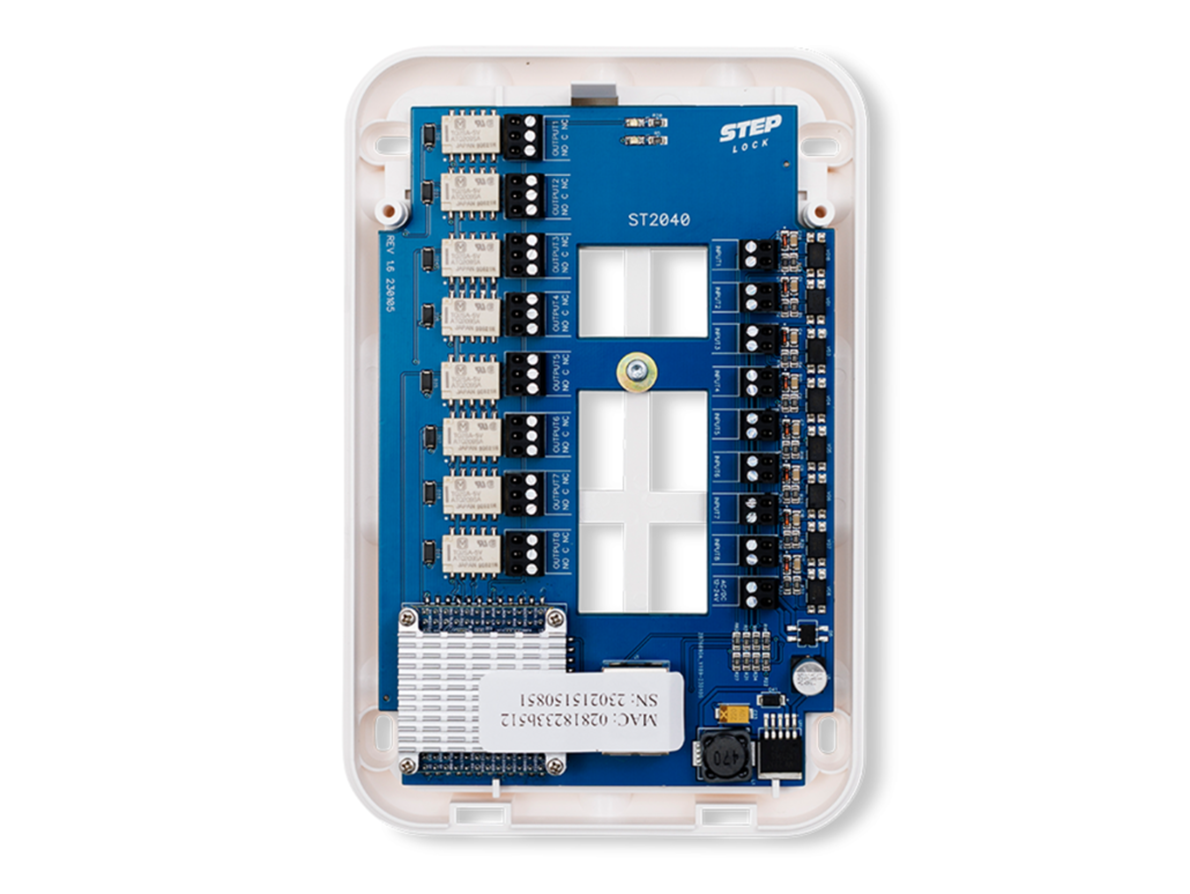

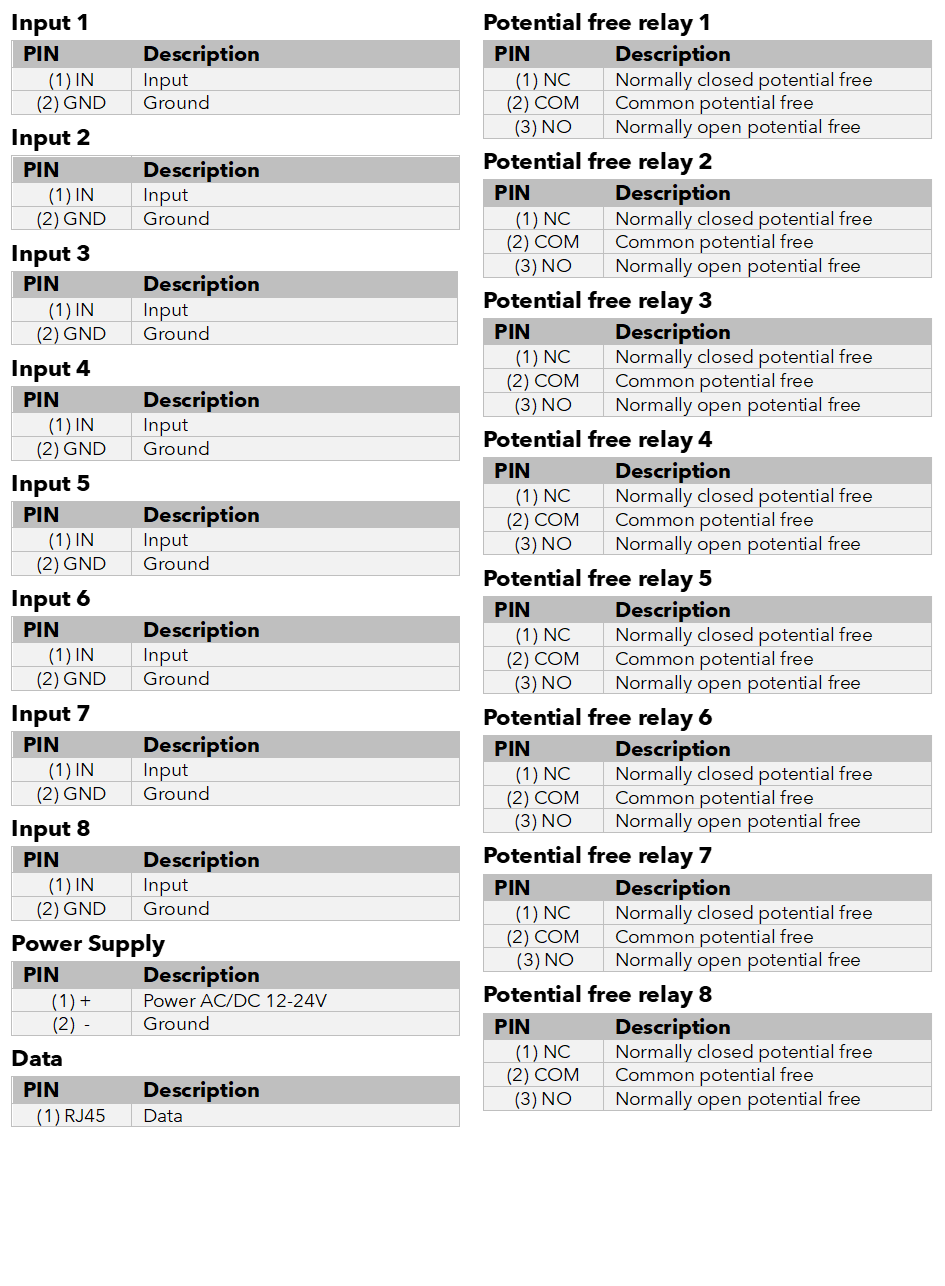

Følgende er en oversikt over PCB for ST2040.

3 Status LED-indikasjon

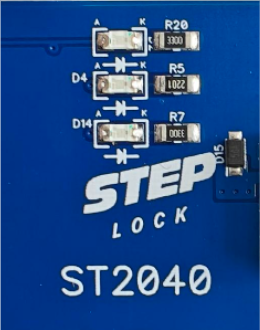

ST2040 PCB-kortet er utstyrt med tre status-LED-indikatorer som gir viktig informasjon om enhetens status.

Den første indikatoren på kortet vil blinke når fastvaren har kjørt. Denne indikatoren skal blinke omtrent hvert femte sekund. Hvis ACT ikke blinker, kan det indikere et problem med ST2040 eller maskinvaren.
Den andre indikatoren er for strøm, den lyser jevnt når ST2040-enheten er slått på og fungerer som den skal. Denne LED-en sørger for at enheten har en jevn strømforsyning. Flimring på denne LED-en er mest sannsynlig et resultat av mangel på tilstrekkelig strømforsyning.
Den tredje indikatoren er WDT og er vaktbikkjetimeren for systemovervåking. Dette vil blinke en gang i sekundet når watchdog er i drift.

4 Strømforsyning og data

4.1 AC/DC ekstern strømforsyning

AC/DC 12-24V-inngangen er et tilkoblingspunkt for en ekstern strømkilde, som kan være enten AC- eller DC-strømforsyning.

Merk: ST2040 kan bare drives av en ekstern strømkilde og ikke POE+.

Det akseptable området for inngangsspenning er mellom 12-24 volt. Dette betyr at enhver spenning innenfor dette området kan brukes trygt til å drive enheten.

MERK: Det er viktig å merke seg at bruk av en spenning utenfor dette området kan føre til skade på enheten og bør unngås. Det anbefales også å bruke en strømforsyning som er balansert og fri for støy (rippelfri), med en minimumskapasitet på 2 ampere. Vær nøye med å velge en strømforsyning som er egnet for fin elektronikk.

4.2 Ethernet-tilkobling

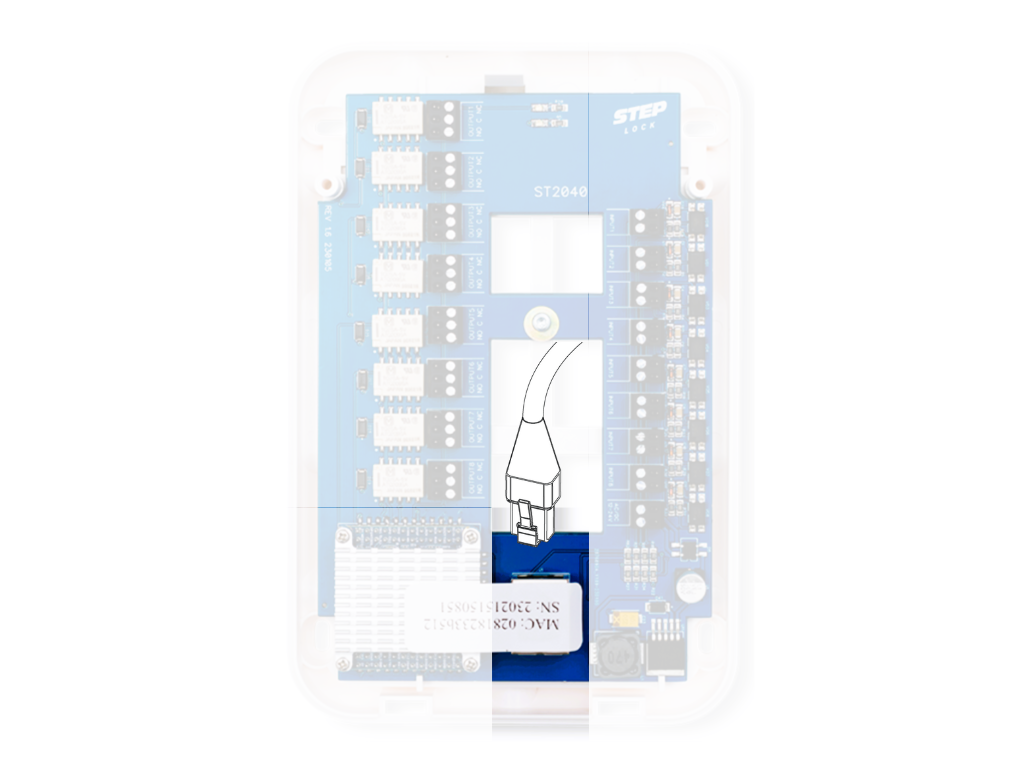

Tilkobling av Ethernet-kabel

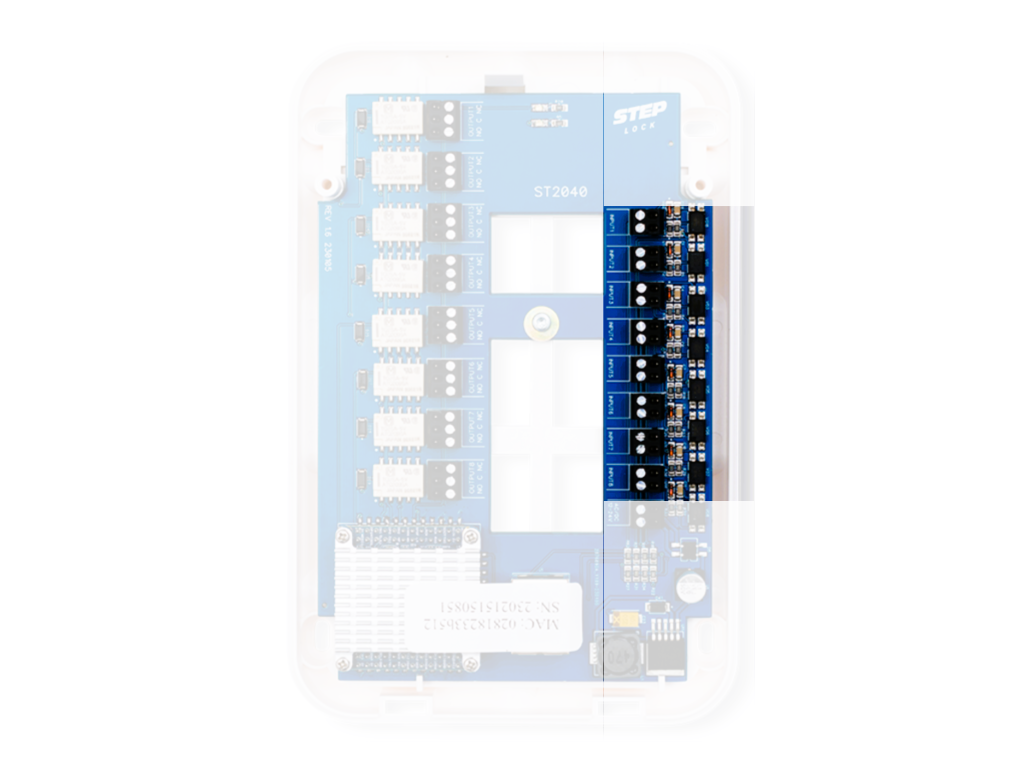

5 Innganger

Inngangene er designet for å utløse utganger på ST2040, dette kan konfigureres i skyen, hvor du også kan koble en inngang til flere utganger.

6 Utganger

Reléutganger, ST2040 har 8 potensialfrie releer som kan kobles til dørmiljøer eller brukes som tilkobling til eksterne systemer. Disse releene kan kobles individuelt til en inngang på ST2040.

7 Installasjon

7.1 Forberedelse

ADVARSEL: Slå på ST2040 først etter at du har lest og forstått disse instruksjonene nøye og bekreftet at enheten er riktig tilkoblet. Unnlatelse av å følge disse instruksjonene kan føre til skade på produktet og gjøre det ubrukelig.

Før du installerer heiskortet ST2040, er det viktig å sørge for at følgende oppgaver er fullført i Steplock Cloud.

Lag en skyhosting for sluttkunden. Denne skyhostingen fungerer som en plattform for å administrere og overvåke enheten og dens tilknyttede komponenter.
Opprett en eiendom i sluttkundens skyhosting. Dette gjør det mulig for sluttkunden å administrere og overvåke enheten og dens tilknyttede komponenter på et bestemt sted. En hosting må ha minst én eiendom.
Legg til enhetens MAC-adresse i sluttkundens skyhosting. Dette vil sikre at adgangskontrollsystemet er riktig integrert og kan kommunisere med den angitte enheten.

7.2 Kabler

Før du installerer heiskortet ST2040, er det avgjørende å sørge for at alle nødvendige kabler er riktig installert på stedet.

7.2.1 Ethernet-kabel

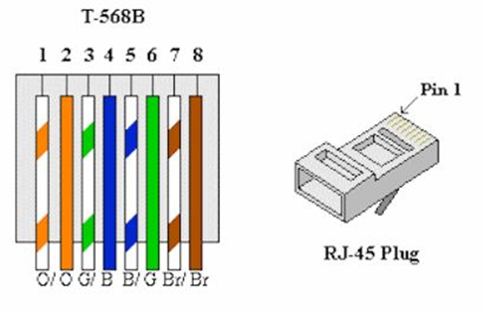

Den første og viktigste kabelen er nettverkskabelen, denne må være minst CAT6 og koble heiskortet til bryteren. Denne kabelen gir Ethernet-tilkobling for toveiskommunikasjon mellom dørkontrollen og skyen. For å sikre riktig installasjon, anbefales det at du tester CAT 6-kabelen med en nettverkstester for å bekrefte at den fungerer som den skal.

7.2.2 Standard ledninger

I tillegg til Ethernet-kabelen kreves det standardkabler for å koble de elektroniske låsene, utgangsknappene og andre relaterte komponenter til heiskortet. Det er viktig å installere disse kablene trygt for å forhindre komplikasjoner eller feil under installasjonsprosessen.

OBS: Med den eksterne strømforsyningen til heiskortet, anbefales det å sjekke at den innkommende strømmen er innenfor anbefalt område. Ved å gjøre det kan du forhindre potensielle strømrelaterte problemer og sikre at enheten fungerer som den skal.

7.2.3 Verktøy, kabler og kontakter

Å være godt forberedt med nødvendig utstyr kan legge til rette for en jevn og effektiv installasjon, noe som reduserer sannsynligheten for å støte på problemer eller forsinkelser. Noen av verktøyene du kanskje vil ha for hånden for et sømløst oppsett.

Inkludere:

Et RJ45-termineringsverktøy av høy kvalitet er uunnværlig for en vellykket installasjon. Dette verktøyet sørger for en sikker og presis terminering av CAT6-kabelen til RJ45-kontakten, noe som er avgjørende for å etablere en stabil og pålitelig forbindelse mellom dørkontrolleren og Ethernet-svitsjen.
En RJ45 nettverkskabeltester er nødvendig for å evaluere CAT6-kabelen etter avslutning. Dette instrumentet hjelper til med å verifisere at kabelen har terminert riktig og fungerer etter hensikten, og sikrer integriteten til tilkoblingen..

Merk: Det er viktig å bruke RJ45-kontakter av høy kvalitet for sikre og nøyaktige tilkoblinger, da dette bidrar til stabile og pålitelige tilkoblinger. Sørg for å bruke korte plugger for å opprettholde optimal ytelse og tilkobling.

CAT6-kabel, enten skjermet eller uskjermet, er nødvendig for tilkoblingen mellom ST2040 og Ethernet-svitsjen. Valget av skjermet eller uskjermet kabel avhenger av det spesifikke installasjonsmiljøet og kravene.

7.3 Fysisk installasjon

NOTAT: Det er viktig å kontrollere at alle kabler er riktig og sikkert installert for å unngå komplikasjoner eller feil under installasjonsprosessen. Det anbefales å inspisere alle kabler visuelt og bruke en nettverkstester for å bekrefte at kablene er i god stand før du fortsetter med installasjonen. Dette vil bidra til å forhindre problemer som kan oppstå på grunn av defekte eller feil installerte kabler.

VIKTIG: Koble alltid fra strømmen til dørkontrollen før du kobler enheter eller tilbehør til den.

Et vanlig sted for montering av heiskortet er i heismaskinrommet eller på et sentralt sted i bygget.
