Systembeskrivning
STEP Porttelefonisystem
Version 1

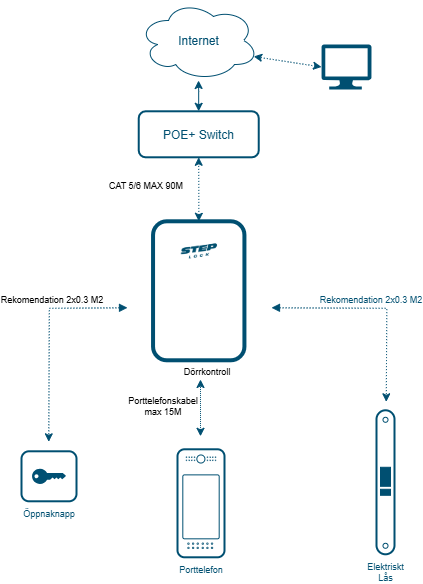

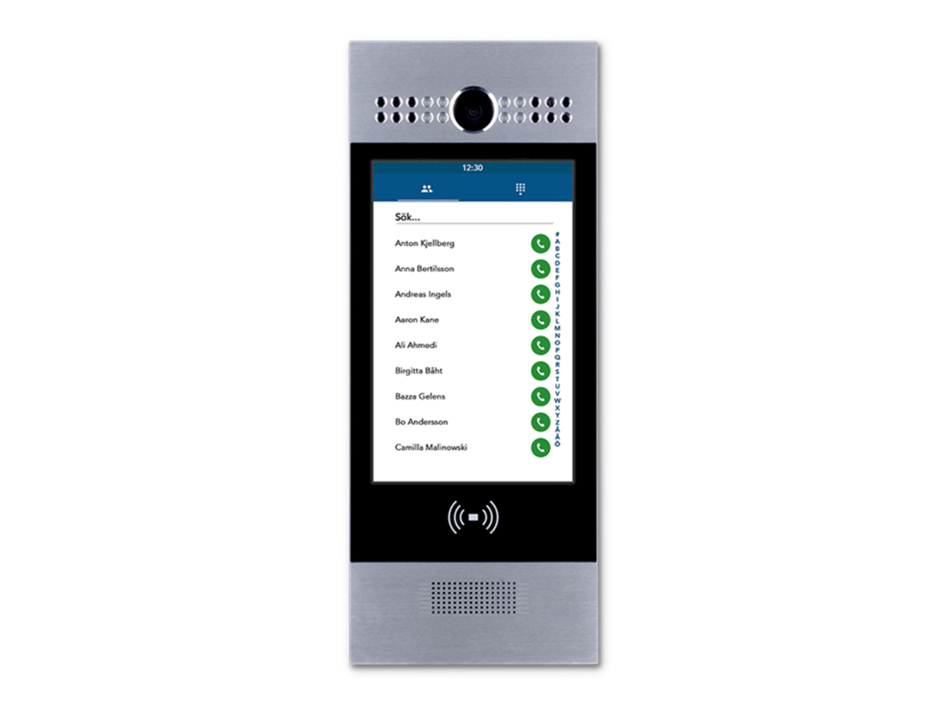

Porttelefon delatmontage POE+
Porttelefonen är ansluten via POE+ (Power Over Ethernet Plus) och försörjs via nätverk (Cat6) från en POE+ switch. Denna lösning möjliggör både datakommunikation och strömförsörjning över en cat6 nätverkskabel.
POE+ switchen är normalt ansluten till kundens befintliga nätverk, vilket ger enheten tillgång till internet.
Genom denna internetuppkoppling etableras en säker anslutning till Steplock Cloud,
Anslutningen möjliggör fjärradministration, händelseloggning och mobilöppning i realtid.
Dörrcentral – funktion och anslutningar
Dörrcentralen fungerar som en nod för styrningar och har följande anslutningar:
Inkommande Nätverk POE+:
Dörrcentralen är nätverksansluten till en POE+ switch via Cat6-nätverkskabel. Denna anslutning möjliggör överföring av signaler till och från porttelefonen och andra delar av systemet.
Anslutning porttelefon:
Porttelefonen ansluts till dörrcentral med Porttelefonkabel ST2062/2063 kabeln är en kombinerad ström och nätverkskabel (Ethernet, bus, Power).
Anslutning av Låsenhet:
Anslutning sker med en 2x0.5 mm² svagströmskabel för att aktivera dörrlås (t.ex. elektriskt slutbleck ex ST40 eller motorlås ST350S).
Anslutning för öppnaknapp:
En öppnaknapp kopplas till dörrcentralen med en 2x0.5 mm² svagströmskabel. När knappen trycks skickas en signal till centralen för att aktivera låset.

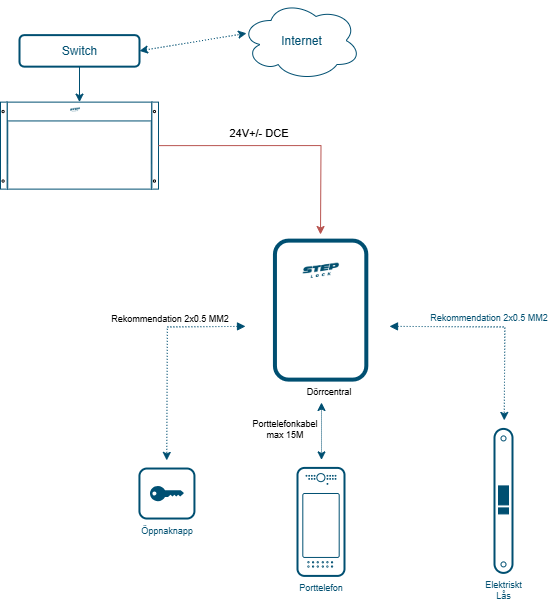

Porttelefon delatmontage DCE
Vid installation av Steplock porttelefoni med DCE-teknik återanvänds det befintliga 24V-kablaget i fastigheten, vilket gör installationen både smidig och kostnadseffektiv. Nätverksanslutningen etableras genom att en Stepmaster (ST2055) monteras vid en befintlig kopplingspunkt. Där ansluts enheten till kundens lokala nätverk.
Steplock DCE-mastern överlagrar därefter nätverkskommunikationen på det befintliga 24V-kablaget, vilket möjliggör kommunikation med porttelefonen utan att ny nätverkskabel behöver dras.
Via denna internetuppkoppling skapas en säker och krypterad förbindelse till Steplock Cloud. Detta möjliggör fjärradministration, händelseloggning samt mobil öppning av dörrar i realtid.
Dörrcentral – funktion och anslutningar
Dörrcentralen fungerar som en nod för styrningar och har följande anslutningar:
Inkommande 24V
Dörrcentralen är ansluten till 24V spänningsmatning som kommer ifrån Steplock DCE master (ST2055).
Anslutning porttelefon:
Porttelefonen ansluts till dörrcentral med Porttelefonkabel ST2062/2063 kabeln är en kombinerad ström och nätverkskabel (Ethernet, bus, Power).
Anslutning av Låsenhet:
Anslutning sker med en 2x0.5 mm² svagströmskabel för att aktivera dörrlås (t.ex. elektriskt slutbleck ex ST40 eller motorlås ST350S).
Anslutning för öppnaknapp:
En öppnaknapp kopplas till dörrcentralen med en 2x0.5 mm² svagströmskabel. När knappen trycks skickas en signal till centralen för att aktivera låset.

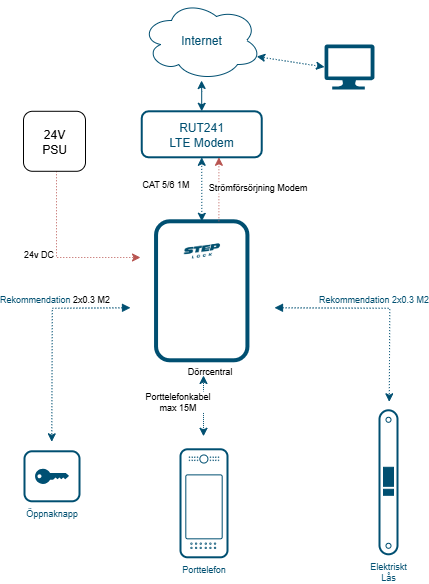

Porttelefon delatmontage 4G/LTE
Vid installation av Steplock Porttelefon med LTE-anslutning strömförsörjs systemet via en standard 24V DC-transformator eller en extern strömförsörjning som levererar filtrerad och stabiliserad 24V DC till dörrcentralen.
Till dörrcentralen ansluts sedan ett ST241 LTE-modem, med den medföljande anslutningskablarna för ström och nätverk.
Med det RUT241 LTE-modem som levereras av Steplock kan anslutningsstatus och signalkvalitet övervakas i realtid direkt via Steplock Cloud. Detta ger enkel felsökning, ökad driftsäkerhet och full kontroll över uppkopplingen – var du än befinner dig.
Dörrcentral – funktion och anslutningar
Dörrcentralen fungerar som en nod för styrningar och har följande anslutningar:
Inkommande 24V
Dörrcentralen är ansluten till 24V spänningsmatning
Anslutning Modem
Modemet ansluts med medföljande strömkabel ifrån dörrcentralens spänningsutgång samt
nätverkskabel till nätverkskontakt
Anslutning porttelefon:
Porttelefonen ansluts till dörrcentral med Porttelefonkabel ST2062/2063 kabeln är en kombinerad ström och nätverkskabel (Ethernet, bus, Power).
Anslutning av Låsenhet:
Anslutning sker med en 2x0.5 mm² svagströmskabel för att aktivera dörrlås (t.ex. elektriskt slutbleck ex ST40 eller motorlås ST350S).
Anslutning för öppnaknapp:
En öppnaknapp kopplas till dörrcentralen med en 2x0.5 mm² svagströmskabel. När knappen trycks skickas en signal till centralen för att aktivera låset.
