Systembeskrivning
STEP PoE+ System
Version 1
Inledning
Denna manual beskriver de grundläggande stegen för installation av ett system baserat på PoE (Power over Ethernet) från Steplock. Manualen gäller generellt för alla enheter som ansluts och strömförsörjs via nätverk, såsom porttelefoner, passageläsare och informationstavlor.
Vad är PoE (Power over Ethernet)?
Power over Ethernet (PoE) är en teknik som möjliggör att både data och ström överförs genom en enda nätverkskabel (vanligtvis Cat5e, Cat6 eller högre). Tekniken används för att förenkla installationer där det annars skulle krävas separata kablar för ström och kommunikation.
StepLock använder PoE+ (IEEE 802.3at), vilket ger högre effekt än standard-PoE (IEEE 802.3af) och är anpassat för att driva mer kraftkrävande enheter i fastighetens infrastruktur.
Fördelar med PoE-installation:
- Enklare och snabbare installation
- Färre kablar och mindre kabeldragning
- Centraliserad strömförsörjning via switch eller injektor
- Kommunikation och spänning i samma kabel.
Viktigt vid PoE installation
För att säkerställa stabil drift och optimal funktion i ett PoE-baserat system bör följande beaktas:
Kablaget:
Använd högkvalitativa nätverkskablar, Cat6 eller bättre, för att minimera signalförluster och säkerställa tillräcklig strömleverans. Undvik skador, skarvar eller skärmbrott i kablaget.
Kabellängd:
Maximal rekommenderad kabellängd för PoE är 100 meter mellan switch/injektor och slutenhet. För längre avstånd krävs mellanliggande nätverkspunkt, repeater eller fiberomvandling.
PoE-källa:
Säkerställ att den PoE+-switch eller injektor som används klarar den totala belastningen från alla anslutna enheter.
UPS och backup:
För att säkerställa driftsäkerhet även vid strömavbrott bör PoE-switchar med batteribackup exempelvis ST2052 användas.
Steplock PoE+ Switchar – Kapacitetsöversikt
| Modell | PoE-portar | Total effektbudget (W) | Backup | Uplink-portar | Max. enheter | Typisk användning |
|---|---|---|---|---|---|---|
| ST2079 | 8 st | 300 W | Nej | 2 st | 8 st | Porttelefoner, passageläsare, skärmar i mindre till medelstora system |
| ST2081 | 4 st | 120 W | Nej | 2 st | 4 st | Mindre installationer, t.ex. en dörrmiljö med flera enheter |
| ST2051 | 4 st | 180 W | Ja | 2 st | 4 st | Säkerhetskritiska system med krav på backup, t.ex. entréer och hissar |
| ST2052 | 8 st | 350 W | Ja | 2 st | 8 st | Större installationer med högre tillförlitlighetskrav och central UPS-funktion |
Notera: ST2051 och ST2052 är utrustade med batteribackup och är lämpliga för miljöer där driftsäkerhet är avgörande, t.ex. vid strömavbrott i fastigheter med låssystem.
Rekommendationer för PoE+ (802.3at) installation
Räkna med 25–30 W per enhet för planering. Exempelvis en porttelefon kan dra upp till 30 W vid full belastning (kamera, display, upplåst ellås.).
För bästa resultat, fördela lasten jämnt och kontrollera alltid switchens sammanlagda effektbudget, om du använder annat märke en Steplock på din POE+ switch, inte bara portarnas maxgräns.
Använd Cat6 eller bättre kabel för säker ström- och datadistribution.
Systemuppbyggnad

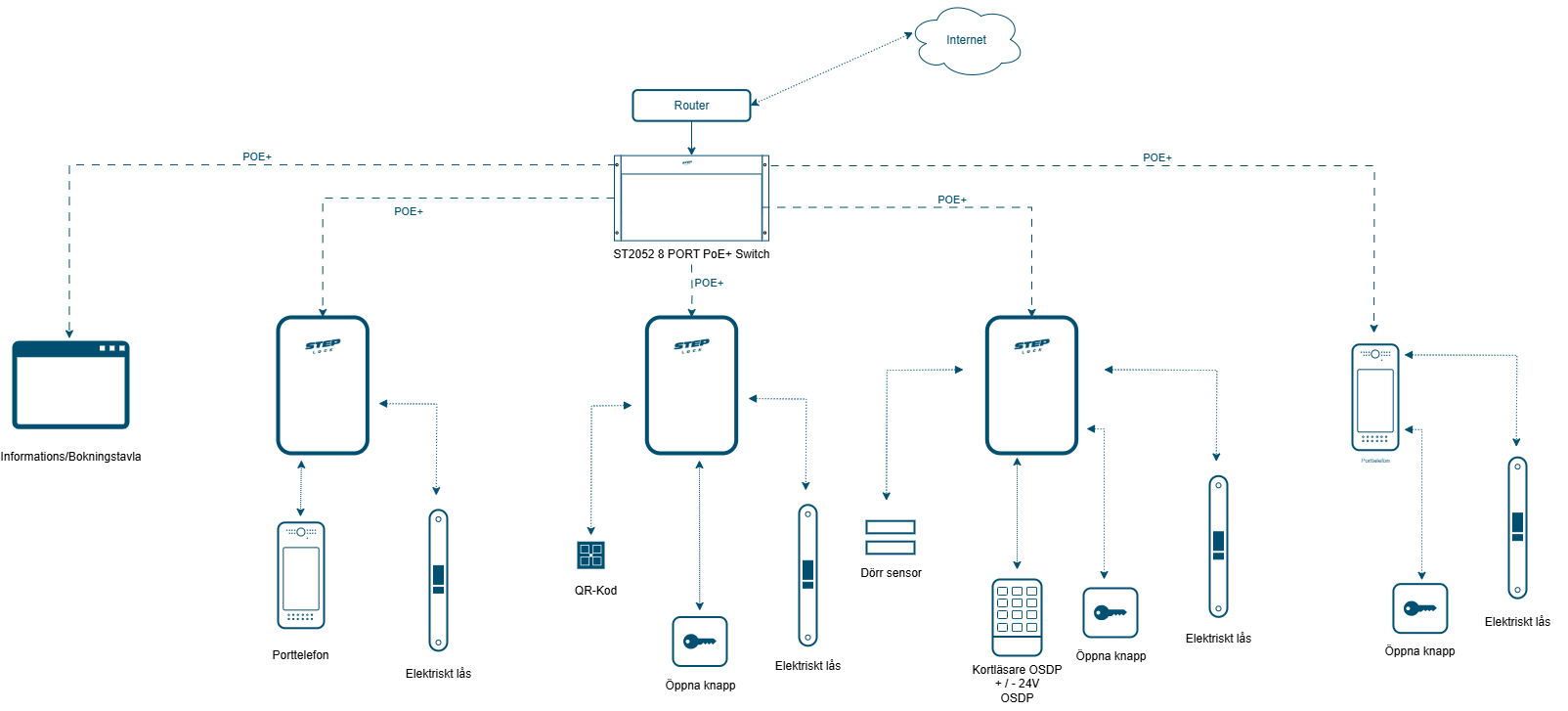

Nedan visas två illustrationer över hur ett POE+ system installeras.
Produkter i POE+ serien
Följande produkter inom passage och porttelefon finns som POE+.
ST2081-POE+ Switch 4 Portar
ST2079-POE+ Switch 8 Portar

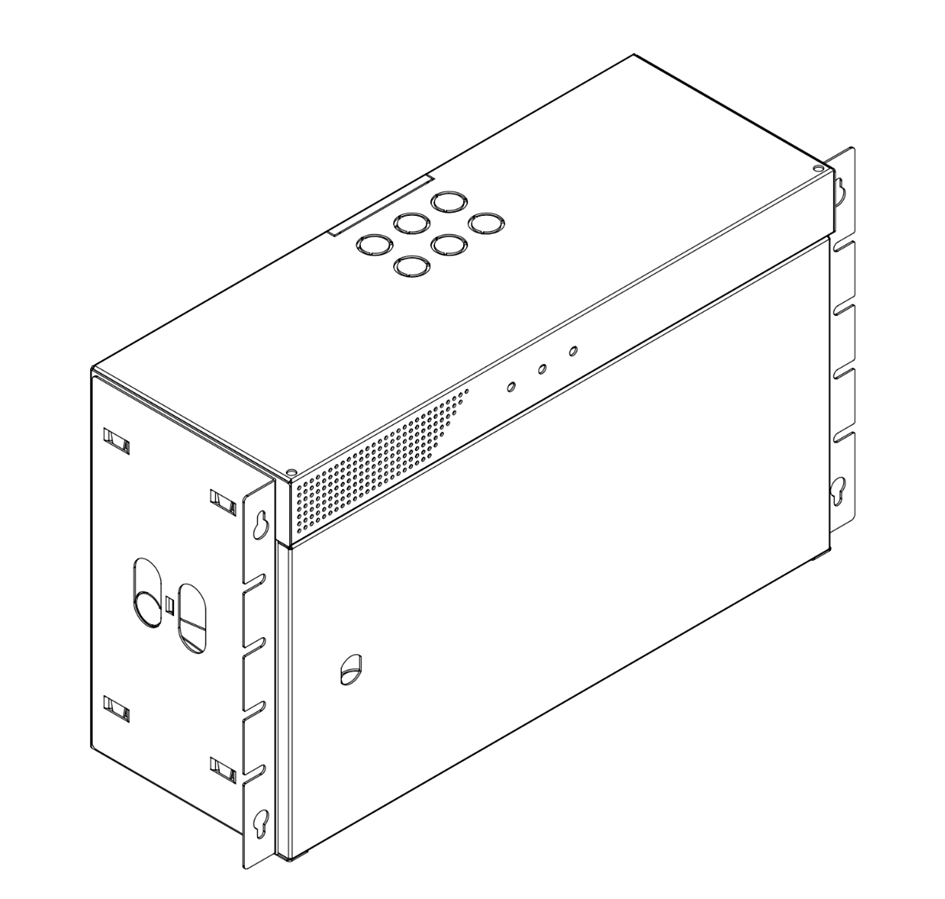

ST2051-POE+ POE Switch 4 port med batteribackup.
ST2052-POE+ POE Switch 8 port med batteribackup.
ST2029-POE Dörrcentral för ST2020 porttelefon
ST2042-POE Dörrcentral för OSDP kortläsare
ST2043-POE Dörrcentral för Wiegand kortläsare
ST2150-POE Informationstavla/bokningstavla Svart POE+
