Systembeskrivning

STEP Passagesystem
Version 1

Passagesystem OSDP

Detta avsnitt beskriver hur Steplocks passagesystem är uppbyggt med stöd för OSDP (Open Supervised Device Protocol) en modern, säker och flexibel kommunikationsstandard mellan dörrcentraler och kortläsare.

OSDP är utvecklat för att ersätta traditionella, oskyddade kommunikationsprotokoll som Wiegand, och möjliggör krypterad tvåvägskommunikation, övervakning av anslutningar, samt utökade funktioner såsom fjärrstyrning och enhetsidentifiering. Genom att använda OSDP i Steplocks plattform säkerställs högre säkerhet, bättre driftsäkerhet och framtidssäkrad infrastruktur i fastighetens passersystem.

Observera: Inga skarvar får förekomma mellan Dörrcentral och kortläsare

I följande avsnitt går vi igenom arkitektur, anslutningar, kabelrekommendationer och systemprinciper för en OSDP-baserad installation.

Dörrcentral ST2042 OSDP Funktion och Anslutningar

Dörrcentralen fungerar som den centrala styr- och kommunikationsenheten i den lokala dörrmiljön. Den hanterar behörighetskontroll, dörrstyrning, larmintegration och kommunikation med kringutrustning. Nedan följer en översikt över dess anslutningar och funktioner:

Ingångar

Nätverksanslutning (PoE+):
Nätverkskabel ifrån POE+ Switch
Kabelrekommendation: CAT6
Kortläsaranslutning (OSDP-interface):
Anslut en eller flera kortläsare via OSDP (Open Supervised Device Protocol). Detta gränssnitt möjliggör krypterad och tvåvägs kommunikation för ökad säkerhet.
Kabelrekommendation: 4x2x0.5 mm²
Anslutning för öppnaknapp:
En traditionell öppnaknapp kopplas till dörrcentralens ingångar. När knappen aktiveras skickas en signal som låser upp dörren.
Rekommenderad kabel: 4x0.5 mm²

Utgångar

Låsutgång:
Dörrlås som exempelvis elektriskt slutbleck (ST40) eller ansluts direkt till dörrcentralens utgångar lås.
Spänningsutgång: 12–24 V DC beroende på lås typ och konfiguration
Kabeltyp: 4x0.5 mm²
Potentialfri styrning (reläutgång)
Utöver standard låsutgång (+/-) erbjuder dörrcentralen även en potentialfri reläutgång, vilket möjliggör styrning av exempelvis: Dörrautomatik, Portar

Larm

Larmstyrning:
Dörrcentralen kan aktivera externa larmsystem via en förbikopplarutgång status ingång
- Potentialfri utgång för till/från koppling av larm.
- Digital ingång ±12 V DC för status återkoppling ifrån larmcentral
Dörrlarm:
Vid dörrlarm, exempelvis vid en uppbruten eller öppen dörr utanför tillåten tid, genererar systemet både ljud- och visuell indikering lokalt via dörrcentralen. Detta säkerställer att larmet omedelbart uppmärksammas på plats. Utöver lokal indikering kan systemet konfigureras att skicka en e-postavisering eller webhook till ett överordnat system, exempelvis ett fastighetsövervaknings- eller larmsystem. Detta möjliggör snabb extern återkoppling, loggning eller vidare åtgärder – även på distans.

Funktioner

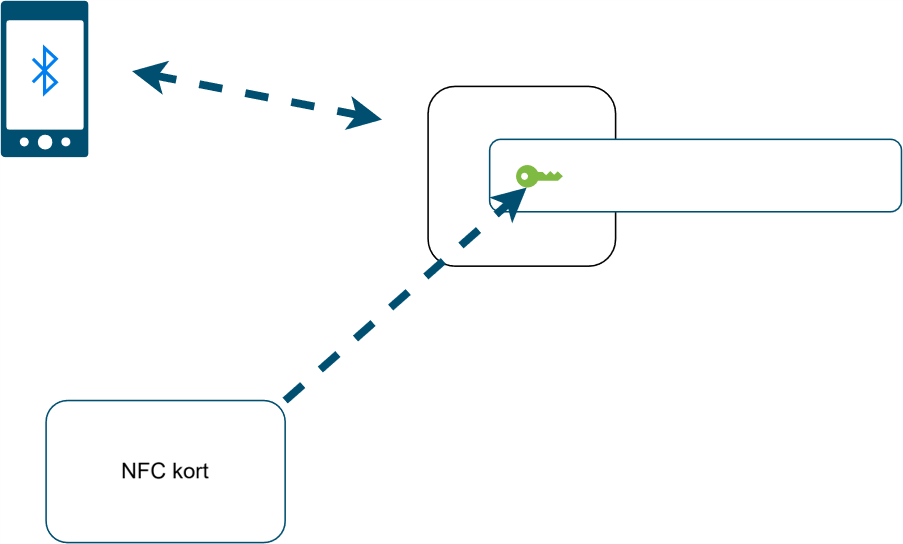

Mobilpassage:
Dörrcentralen kan både hantera dörröppning samt larmstyrning via app
Virtual intercom:
ST2042 dörrcentralen är fullt kompatibel med Virtual Intercom, vilket möjliggör porttelefonfunktionalitet utan fysisk porttelefon. Genom att koppla en unik QR-kod till enheten kan användare enkelt scanna koden vid entrén och därigenom aktivera samtal, styrning och öppning direkt från sin mobiltelefon.
Denna lösning ger en smidig, kontaktlös och kostnadseffektiv porttelefonfunktion, särskilt lämplig i miljöer där traditionell porttelefon inte kan eller bör installeras.
Virtual reader:
Med Virtual Reader kan ST2042 dörrcentralen användas helt utan fysisk kortläsare. Istället sker passagen via användarens mobilapp, där behörig person kan öppna dörren direkt från sin telefon. För besökare tillhandahålls tillfällig åtkomst genom en unik QR-kod vid dörren. När besökaren skannar koden visas en virtuell knappsats (keypad) i webbläsaren där de anger en kod som ger tillträde – utan att någon app behöver installeras.
Denna lösning erbjuder en kontaktfri, säker och flexibel passage, särskilt lämpad för miljöer där fysisk installation ska minimeras eller där användarvänlighet för besökare prioriteras.

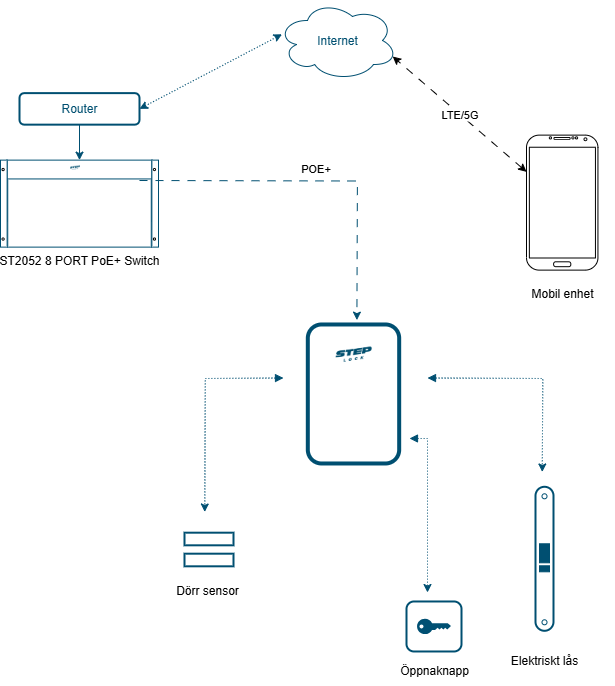

Passagesystem OSDP PoE+ enkel dörr

Illustration av en passagedörrmiljö med en ST2042 POE+ Dörrcentral och 1st ST2011 OSDP kortläsare, lås, öppnaknapp samt dörrsensor

Passagesystem OSDP PoE+ dubbelläsare

Illustrationen nedan visar en dörrmiljö med ST2042-POE som har 2st ST2011kortläsare
som in och ut läsare, vilket gör att det krävs behörighet för att passera i båda riktningarna.

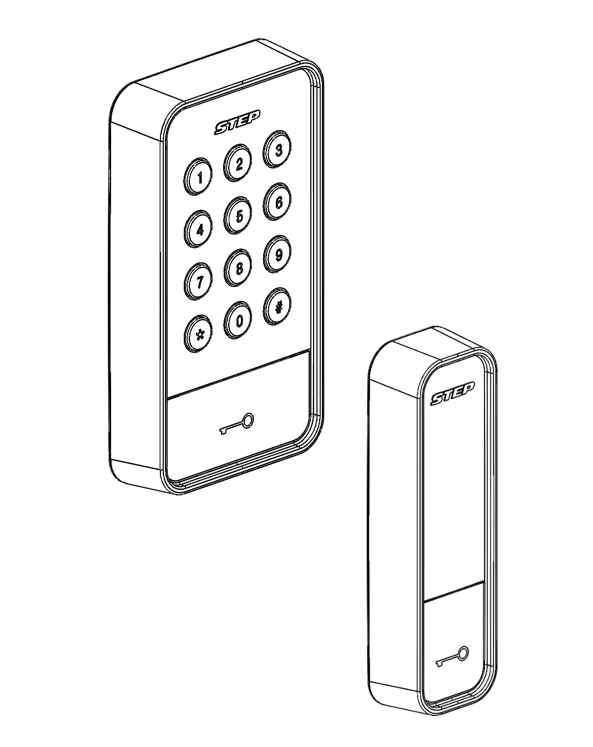

Terminering OSDP ST2010 och ST2011

Illustrationen nedan visar terminering av OSDP för kortläsare ST2010 och ST2011

Passagesystem OSDP PoE+ flera enheter

Illustrationen nedan visar en möjlig installation för en fastighet med flera olika produkter.

Passagesystem OSDP DCE enkeldörr

Illustrationen visar en dörrmiljö med en ST2042-DCE som får nätverk och spänning av
en ST2055 DCE Master via befintligt kablage i fastigheten.

Passagesystem OSDP DCE flera enheter

Illustrationen nedan visar en möjlig installation för en fastighet med flera olika produkter. om får nätverk och spänning av en ST2055 DCE Master via befintligt kablage i fastigheten.

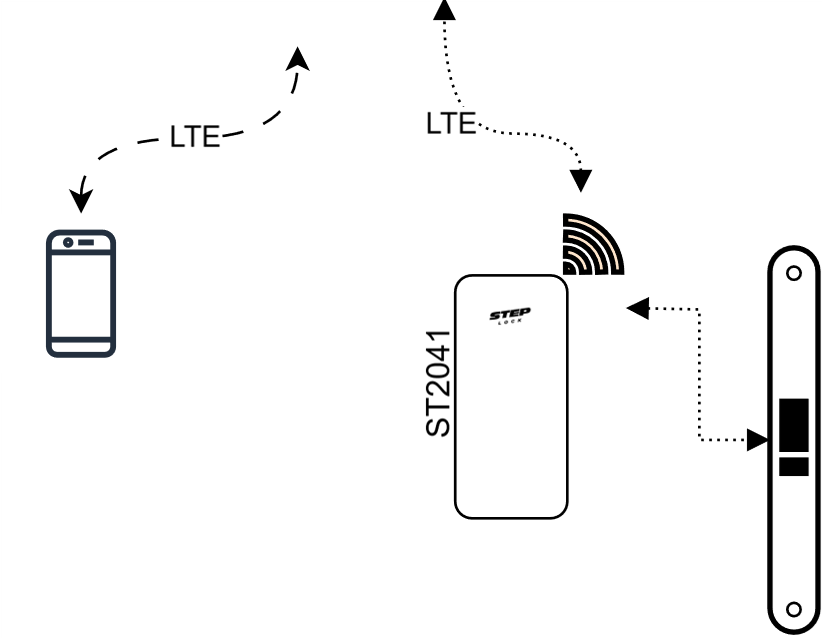

Passagesystem OSDP via LTE

Illustrationen visar en ST2042-POE som ström försörjs via en 24V strömförsörjning, och får sin nätverksuppkoppling via ST241 LTE modem.

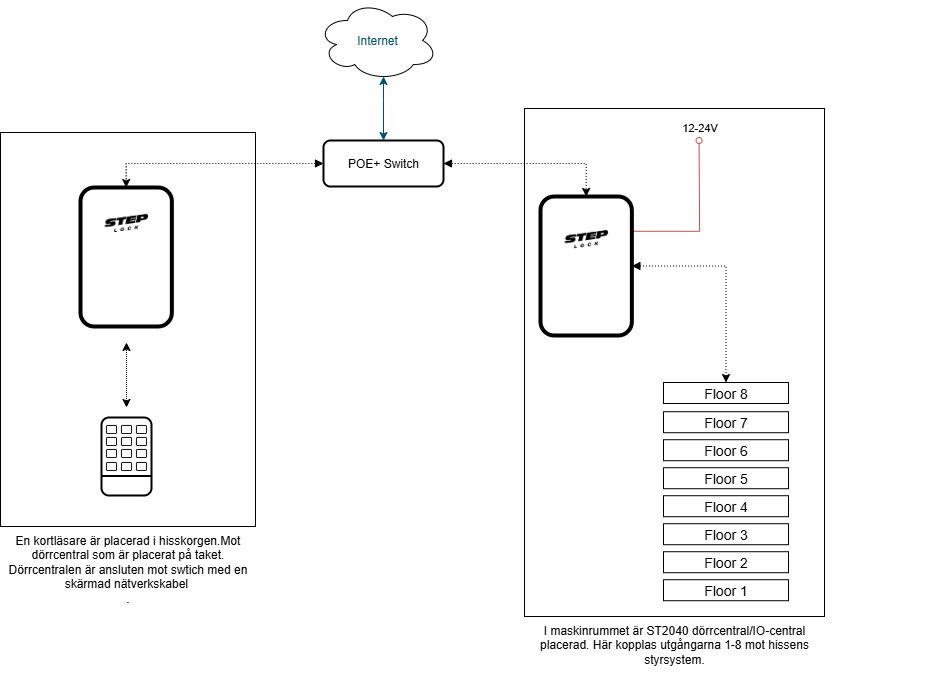

Hisskontroll via passagesystemet

Detta avsnitt beskriver hur Steplocks IP-baserade hisstyrning integreras med dörrcentraler inom passagesystemet, för att möjliggöra säker och flexibel styrning av hissar i fastigheter.

Systemet kommunicerar via IP över det lokala nätverket och dockas direkt mot dörrcentralerna, vilket möjliggör centraliserad behörighetsstyrning och realtidskontroll av hissfunktioner. Hisstyrningen är utrustad med 8 optoisolerade digitala ingångar och 8 potentialfria reläutgångar, vilket möjliggör både signalmottagning från hissens styrsystem och aktivering av t.ex. våningsval eller hissanrop.

Genom denna integration kan passersystemet styra tillgång till specifika våningsplan baserat på användarens behörighet, logga hissanvändning och skapa en sömlös passage från entré till våningsplan med hög säkerhet och låg installationskomplexitet.

Styrkort ST2040

ST2040 är ett IP baserat styr kort för att hantera hisstyrningar i kommersiella fastigheter.
kortet kan kopplas till flera passage dörrcentraler (exempel en på varje plan) varje passage central kan även kommunicera med upp till 3 st kort vilket möjliggör en behörighetsstyrning på upp till 24 våningar.
