Systembeskrivning
STEP DCE System
Edition 1
Inledning
Denna manual tar upp de grundläggande stegen i installationen av ett DCE system.
Vad är DCE
DCE (DC Ethernet) är en teknik utvecklad av Steplock för att förenkla nätverksinstallationer i fastigheter med befintligt strömkablage. Tekniken möjliggör Ethernet-kommunikation vid dörrmiljöer utan behov av att dra separata nätverkskablar.
DCE fungerar genom att datasignaler omvandlas till högfrekventa signaler, vilka överförs via strömkabeln. Detta gör det möjligt att kombinera både strömförsörjning och nätverkskommunikation i samma kabel, vilket minskar installationskostnader och förenklar infrastrukturen.
Viktiga installationspunkter för DCE
Vid installation av DCE (DC Ethernet) är det avgörande att säkerställa att det använda kablaget har tillräcklig kapacitet för att hantera den strömförbrukning som krävs av utrustningen i andra änden av kabeln.
För att säkerställa optimal prestanda bör följande beaktas:
- Kablaget måste dimensioneras för att kunna leverera nödvändig ström utan spänningsfall eller överbelastning.
- Undvik skarvar i kabeldragningen. Dåliga kopplingar kan orsaka spänningsförluster och störa signalöverföringen, vilket kan påverka nätverkshastigheten negativt. Förekommer skarvar kan vi ej ansvara för att systemet fungerar felfritt.
Genom att följa dessa riktlinjer säkerställs en stabil och effektiv installation av DCE.
Tabell 1 ger en översiktlig indikation på strömuttaget för kablar med olika ledarareor. Observera att detta endast är en vägledning. Dimensionering kräver en beräkning utifrån det aktuella objektets förhållanden.
Tabell1 - Referensvärden för maximalt strömuttag i kopparkablar
| Längd (m) | 0,22 mm² | 0,3 mm² | 0,5 mm² | 1 mm² |
| 50 | 0,45 A | 0,62 A | 1,03 A | 2,06 A |
| 100 | 0,23 A | 0,31 A | 0,51 A | 1,03 A |
| 150 | 0,15 A | 0,21 A | 0,34 A | 0,69 A |
| 200 | 0,11 A | 0,15 A | 0,26 A | 0,51 A |
Systemuppbyggnad

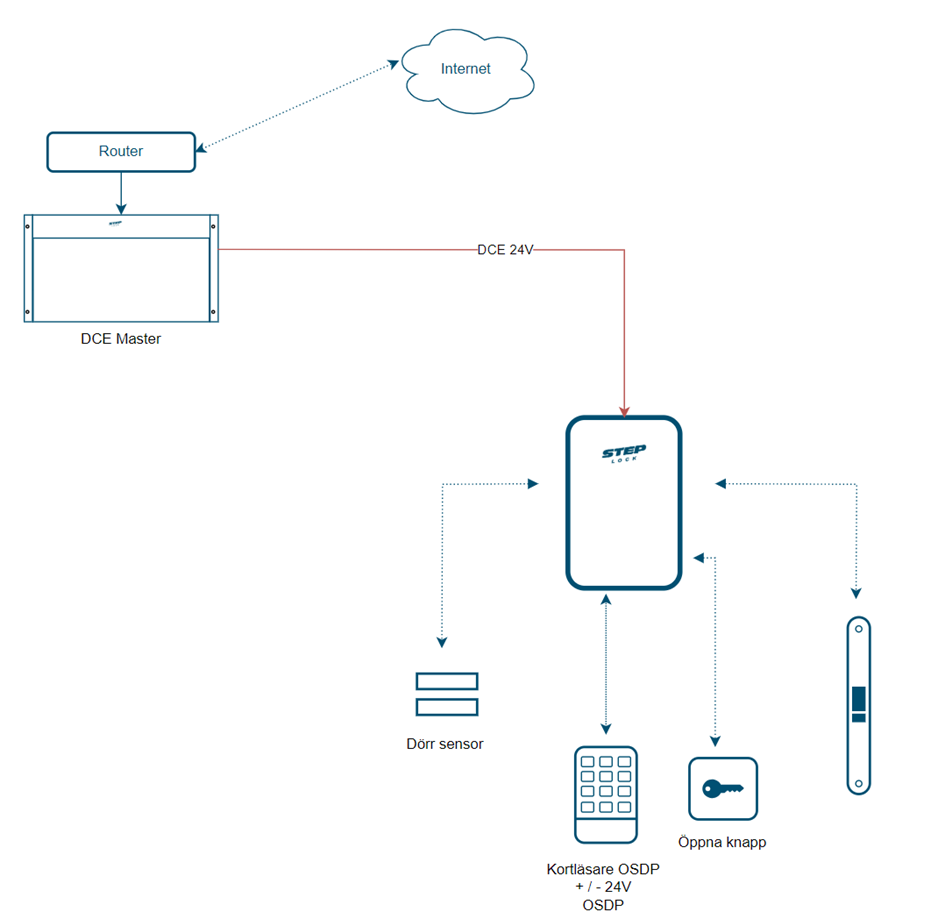

Nedan visas två exempel över hur ett DCE system kan installeras.
Produkter i DCE serien
Följande produkter inom passage och porttelefon finns som DCE.

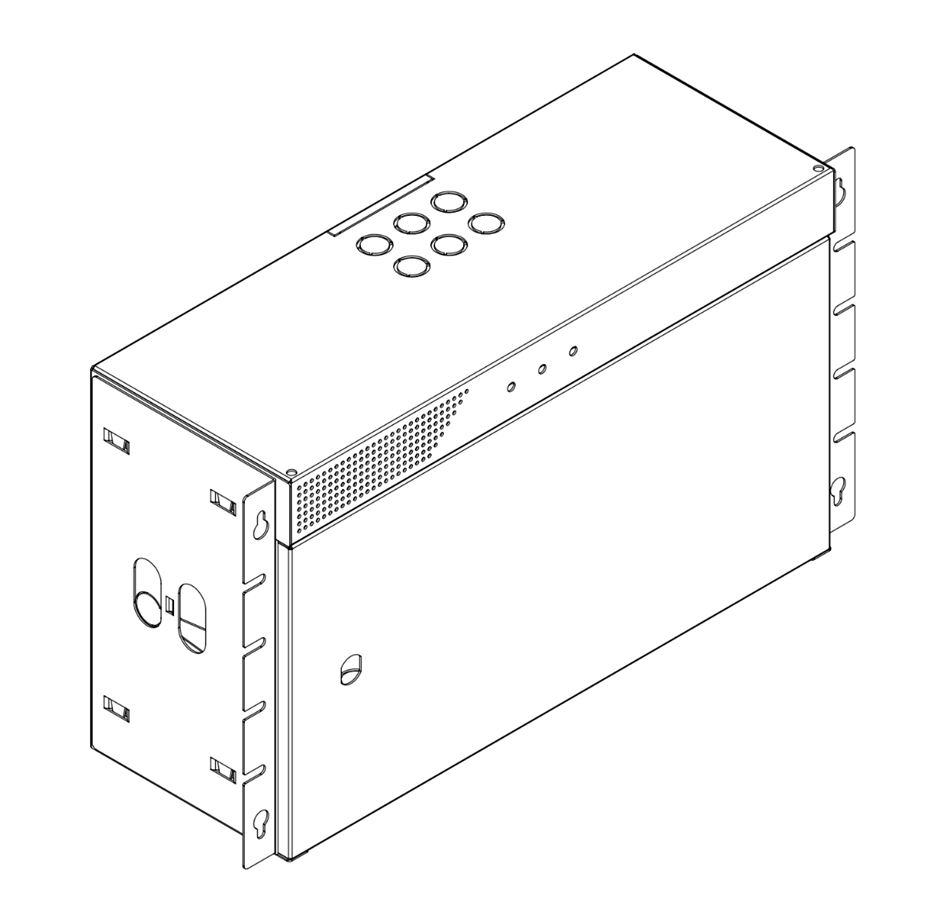

ST2055 DCE Masterenhet.
ST2029-DCE Porttelefon dörrcentral för ST2020
ST2042-DCE Passage dörrcentral för OSDP kortläsare
ST2043 DCE Passage dörrcentral för Wiegandläsare
ST2150B-DCE Informationstavla Svart
