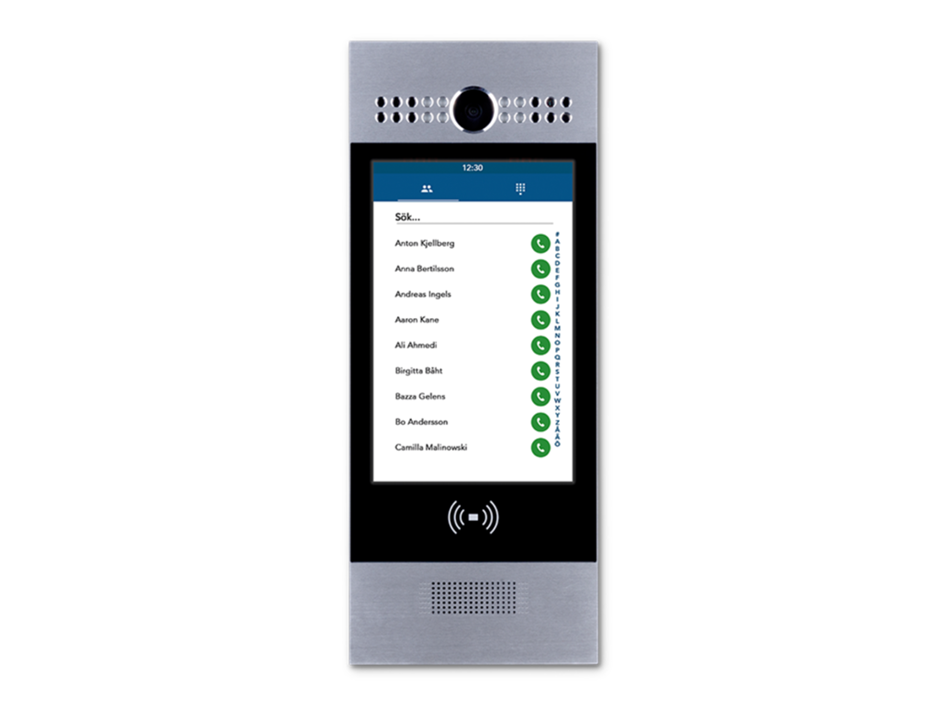

Systembeskrivelse
STEP Porttelefonisystem
Version 1

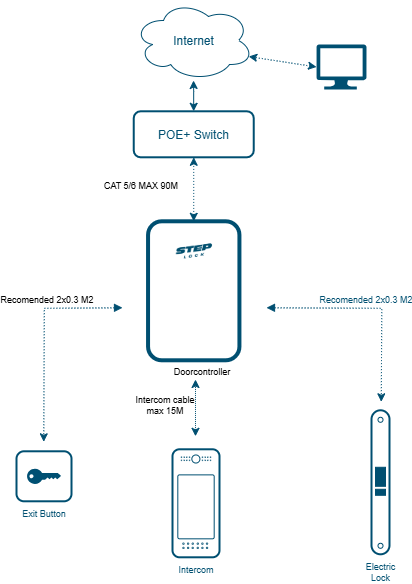

Porttelefon delmontasje POE+
Porttelefonen kobles til via POE+ (Power Over Ethernet Plus) og forsynes via nettverk (Cat6) fra en POE+-switch. Denne løsningen gir mulighet for både datakommunikasjon og strømforsyning over en cat6-nettverkskabel.
POE+-switchen er normalt koblet til kundens eksisterende nettverk, noe som gir enheten tilgang til internett.
Gjennom denne internettforbindelsen opprettes en sikker tilkobling til Steplock Cloud, Tilkoblingen muliggjør fjernadministrasjon, hendelseslogging og mobilåpning i sanntid..
Dørsentral – funksjon og tilkoblinger
Dørsentralt fungerer som en node for kontroller og har følgende tilkoblinger:
Innkommende nettverk POE+:
Dørsentral er koblet til en POE+-switch via Cat6-nettverkskabel. Denne tilkoblingen muliggjør overføring av signaler til og fra porttelefon og andre deler av systemet.
Tilkobling porttelefon:
Porttelefonen kobles til dørsentralen med porttelefonkabelen ST2062/2063. Kabelen er en kombinert strøm- og nettverkskabel (Ethernet, buss, strøm).
Tilkobling av låseenhet:
Tilkobling gjøres med en 2x0,5 mm² svakstrømskabel for å aktivere dørlåsen (f.eks. elektrisk sluttstykke ex ST40 eller motorlås ST350S).
Tilkobling av åpen knapp:
En åpne-knapp er koblet til dørsentralen med en 2x0,5 mm² svakstrømskabel. Når du trykker på knappen, sendes et signal til dørsentralen for å aktivere låsen.
Porttelefon delmontasje DCE

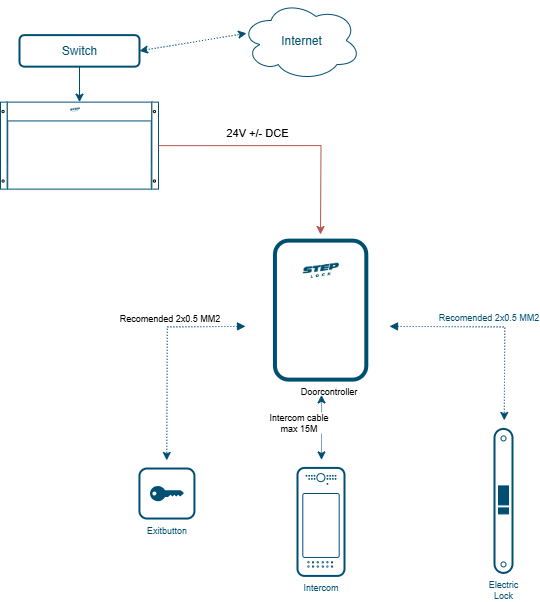

Ved installasjon av Steplock-porttelefon med DCE-teknologi gjenbrukes den eksisterende 24V-kablingen i eiendommen, noe som gjør installasjonen både smidig og kostnadseffektiv. Nettverkstilkoblingen opprettes ved å montere en Stepmaster (ST2055) på et eksisterende tilkoblingspunkt. Der kobles enheten til kundens lokale nettverk.
Steplock DCE-masteren legger deretter nettverkskommunikasjonen over den eksisterende 24V-kablingen, noe som muliggjør kommunikasjon med porttelefonen uten å måtte trekke en ny nettverkskabel.
Gjennom denne internettforbindelsen opprettes en sikker og kryptert tilkobling til Steplock Cloud. Dette muliggjør fjernadministrasjon, hendelseslogging og mobil åpning av dører i sanntid.
Dørsentral – funksjon og tilkoblinger
Dørsentral fungerer som en node for kontroller og har følgende tilkoblinger:
Det innkommende 24V:
Dørsentralen er koblet til en 24V strømforsyning som kommer fra Steplock DCE-masteren (ST2055).
Tilkobling porttelefon:
Porttelefonen kobles til dørsentralen med porttelefonkabelen ST2062/2063-kabelen er en kombinert strøm- og nettverkskabel (Ethernet, buss, strøm).
Tilkobling av låseenhet:
Tilkobling gjøres med en 2x0,5 mm² svakstrømskabel for å aktivere dørlåsen (f.eks. elektrisk sluttstykke ex ST40 eller motorlås ST350S).
Tilkobling av åpen knapp:
En åpne-knapp er koblet til dørens kontrollpanel med en 2x0,5 mm² svakstrømskabel. Når du trykker på knappen, sendes et signal til kontrollpanelet for å aktivere låsen.

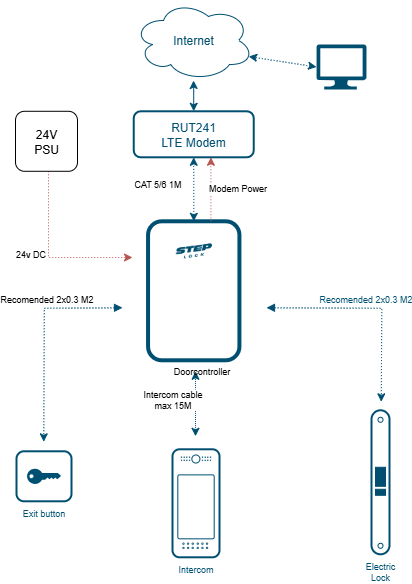

Porttelefon delmontasje 4G/LTE
Når du installerer Steplock Porttelefon med LTE-tilkobling, får systemet strøm via en standard 24V DC-transformator eller en ekstern strømforsyning som leverer filtrert og stabilisert 24V DC til Dørsentralen.
Et ST241 LTE-modem kobles deretter til dørsentralen, med de medfølgende strøm- og nettverkstilkoblingskabablene.
Med RUT241 LTE-modemet levert av Steplock overvåkes tilkoblingsstatus og signalkvalitet i sanntid direkte via Steplock Cloud. Dette gjør feilsøking enkel, mer pålitelig, og du har full kontroll over tilkoblingen – uansett hvor du er.
Dørsentral – funksjon og tilkoblinger
Dørsentral fungerer som en node for kontroller og har følgende tilkoblinger:
Innkommende 24V:
Detpanelet er koblet til 24V strømforsyningen
Tilkobling Modem:
Modemet kobles til med den medfølgende strømkabelen fra dørsentralens spenningsutgang og nettverkskabel til nettverkskontakten
Tilkobling porttelefon:
Porttelefonen kobles til dørsentralen med porttelefonkabelen ST2062/2063.
Kabelen er en kombinert strøm- og nettverkskabel (Ethernet, buss, strøm).
Tilkobling av låseenhet:
Tilkobling gjøres med en 2x0,5 mm² svakstrømskabel for å aktivere dørlåsen (f.eks. elektrisk sluttstykke ex ST40 eller motorlås ST350S).
Tilkobling av åpen knapp:
En åpne-knapp er koblet til dørens kontrollpanel med en 2x0,5 mm² svakstrømskabel. Når du trykker på knappen, sendes et signal til kontrollpanelet for å aktivere låsen.
