Systembeskrivelse

STEP PoE+ System
Versjon 1

Introduksjon

Denne håndboken beskriver de grunnleggende trinnene for å installere et PoE (Power over Ethernet) -basert system fra Steplock. Håndboken gjelder generelt for alle enheter som er tilkoblet og drevet via nettverket, for eksempel porttelefon, kortlesere og informasjonsskjermer.

Hva er PoE (Power over Ethernet)?

Power over Ethernet (PoE) er en teknologi som gjør det mulig å overføre både data og strøm gjennom en enkelt nettverkskabel (vanligvis Cat5e, Cat6 eller høyere). Teknologien brukes til å forenkle installasjoner der det ellers ville vært behov for separate kabler for strøm og kommunikasjon.

Steplock bruker PoE+ (IEEE 802.3at), som gir høyere effekt enn standard PoE (IEEE 802.3af) og er designet for å drive mer strømkrevende enheter i bygningens infrastruktur.

Fordeler med PoE-installasjon:

Enklere og raskere installasjon
Færre kabler og mindre ledninger
Sentralisert strømforsyning via en switch eller adapter
Kommunikasjon og strøm over samme kabel

Viktige hensyn for PoE-installasjon:

For å sikre stabil drift og optimal funksjon i et PoE-basert system, bør følgende vurderes:

Kabling:
Bruk nettverkskabler av høy kvalitet, Cat6 eller bedre, for å minimere signaltap og sikre tilstrekkelig strømforsyning. Unngå skade, skjøter eller skjermingsbrudd i kablingen.

Kabellengde:
Maksimal anbefalt kabellengde for PoE er 100 meter mellom switch/adapter og endepunktenheten. For lengre avstander kreves et mellomliggende nettverkspunkt, repeater eller fiberkonvertering.

PoE-kilde:
Sørg for at PoE+-switchen eller adapter som brukes kan håndtere den totale belastningen fra alle tilkoblede enheter.

UPS og backup:
For å sikre driftssikkerhet selv under strømstans, bør PoE-switcher med batteribackup, som ST2052, brukes.

Steplock PoE+ Switches – Capacity Overview

Modell	PoE-Porter	Totalt strøm-budsjett (W)	Backup	Uplink-Port	Maks antall enheter	Typisk bruk
ST2079	8 porter	300 W	Nei	2 porter	8 enheter	Porttelefon, kortlesere og skjermer i mindre til mellomstore systemer
ST2081	4 porter	120 W	Nei	2 porter	4 enheter	Mindre installasjoner, for eksempel et dørmiljø med flere enheter
ST2051	4 porter	180 W	Ja	2 porter	4 enheter	Sikkerhetskritiske systemer med krav til backup, for eksempel innganger og heiser
ST2052	8 porter	350 W	Ja	2 porter	8 enheter	Større installasjoner med høyere krav til pålitelighet og sentral UPS-funksjonalitet

Merk: ST2051 og ST2052 er utstyrt med batteribackup og er egnet for miljøer der driftssikkerhet er kritisk, for eksempel under strømbrudd i bygninger med adgangskontrollsystemer.

Anbefalinger for PoE+ (802.3at) installasjon:

Planlegg for 25–30 W per enhet. For eksempel kan en porttelefon trekke opptil 30 W ved full belastning (kamera, skjerm, ulåst elektrisk lås).

For best resultat, fordel lasten jevnt og sjekk alltid det totale strømbudsjettet til switchen, spesielt hvis du bruker en PoE+-switch fra et annet merke enn Steplock, ikke bare maksimumsgrensen per port.

Bruk Cat6 eller bedre kabel for pålitelig strøm- og datadistribusjon.

Nedenfor er to illustrasjoner som viser hvordan et PoE+-system er installert.

Systemstruktur

Produkter i PoE+ series

Følgende produkter innen adgangskontroll og porttelefon-systemer er tilgjengelige som PoE+.

ST2081-POE+ Switch 4 Ports
ST2079-POE+ Switch 8 Ports

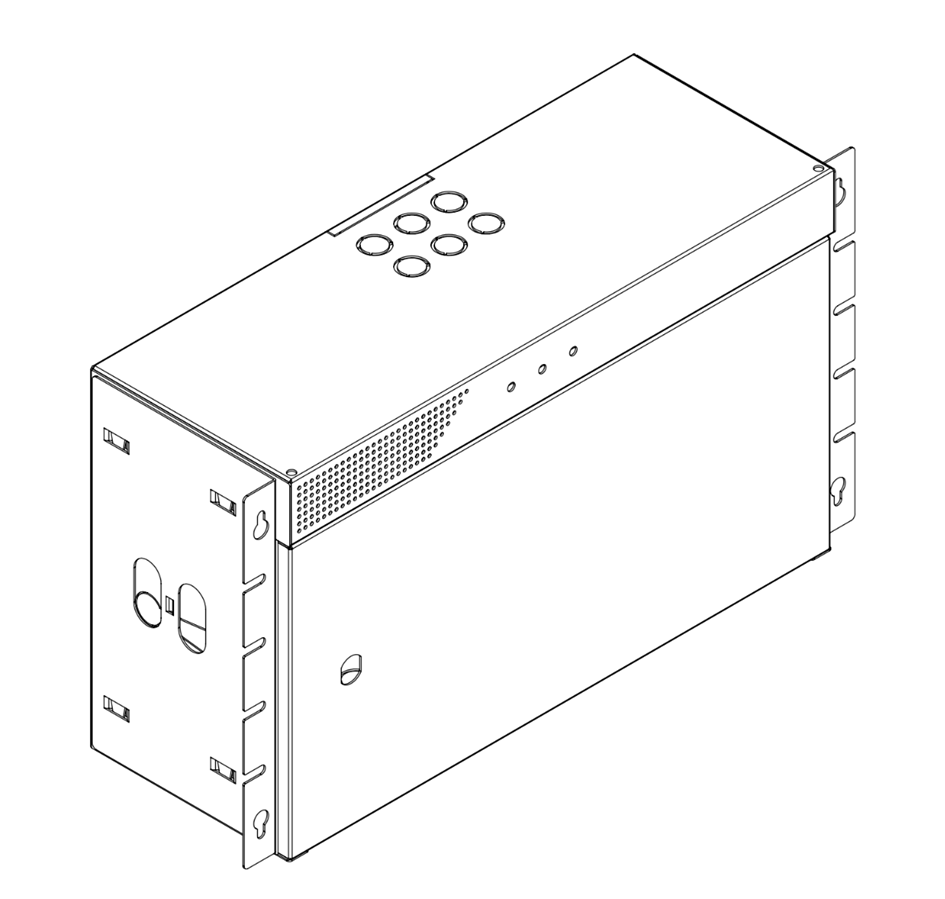

ST2051-POE+ POE Switch 4 ports med batteri-backup
ST2052-POE+ POE Switch 8 ports med batter-backup
ST2029-POE Dørsentral for ST2020 Porttelefon
ST2042-POE Dørsentral for OSDP kortleser
ST2043-POE Dørsentral for Wiegand kortleser
ST2150-POE Informasjontavle, Black PoE+.
