Systembeskrivelse
STEP DCE System
Utgave 1
Innledning
Denne manualen beskriver de grunnleggende trinnene for installasjon av et DCE-system.
Hva er DCE?
DCE (DC Ethernet) er en teknologi utviklet av Steplock for å forenkle nettverksinstallasjoner i bygninger med eksisterende strømkabler. Teknologien muliggjør Ethernet-kommunikasjon ved dørenheter uten behov for å trekke egne nettverkskabler.
DCE fungerer ved å omdanne datasignaler til høyfrekvente signaler som overføres via strømkabelen. Dette gjør det mulig å kombinere strømforsyning og nettverkskommunikasjon i samme kabel, noe som reduserer installasjonskostnader og forenkler infrastrukturen.
Viktige installasjonspunkter for DCE
Ved installasjon av DCE (DC Ethernet) er det avgjørende å sikre at kabelen som brukes har tilstrekkelig kapasitet til å håndtere strømforbruket til utstyret i den andre enden.
For å sikre optimal ytelse bør følgende vurderes:
- Kabelen må dimensjoneres for å kunne levere nødvendig strøm uten spenningsfall eller overbelastning.
- Unngå skjøter i kabelstrekket. Dårlige forbindelser kan forårsake spenningsfall og forstyrre signaloverføringen, noe som kan påvirke nettverkshastigheten negativt. Forekommer det skjøter, kan vi ikke garantere at systemet fungerer feilfritt.
Ved å følge disse retningslinjene oppnår man en stabil og effektiv DCE-installasjon.
Tabellennedenfor gir en generell indikasjon på strømkapasiteten for kabler med ulike ledertverrsnitt. Merk at dette kun er veiledende. Korrekt dimensjonering krever en beregning basert på de konkrete forholdene på det aktuelle installasjonsstedet.
Tabel 1 – Referanseverdier for maksimalt strømtrekk i kobberkabler
| Lengde (meter) | 0,22 mm² | 0,3 mm² | 0,5 mm² | 1 mm² |
|---|---|---|---|---|
| 50 m | 0,45 A | 0,62 A | 1,03 A | 2,06 A |
| 100 m | 0,23 A | 0,31 A | 0,51 A | 1,03 A |
| 150 m | 0,15 A | 0,21 A | 0,34 A | 0,69 A |
| 200 m | 0,11 A | 0,15 A | 0,26 A | 0,51 A |
Systemoppbygning
Nedenfor vises to eksempler på hvordan et DCE-system kan installeres.
Produkter i DCE-serien
Følgende produkter innen adgangskontroll og porttelefon finnes som DCE-versjoner:

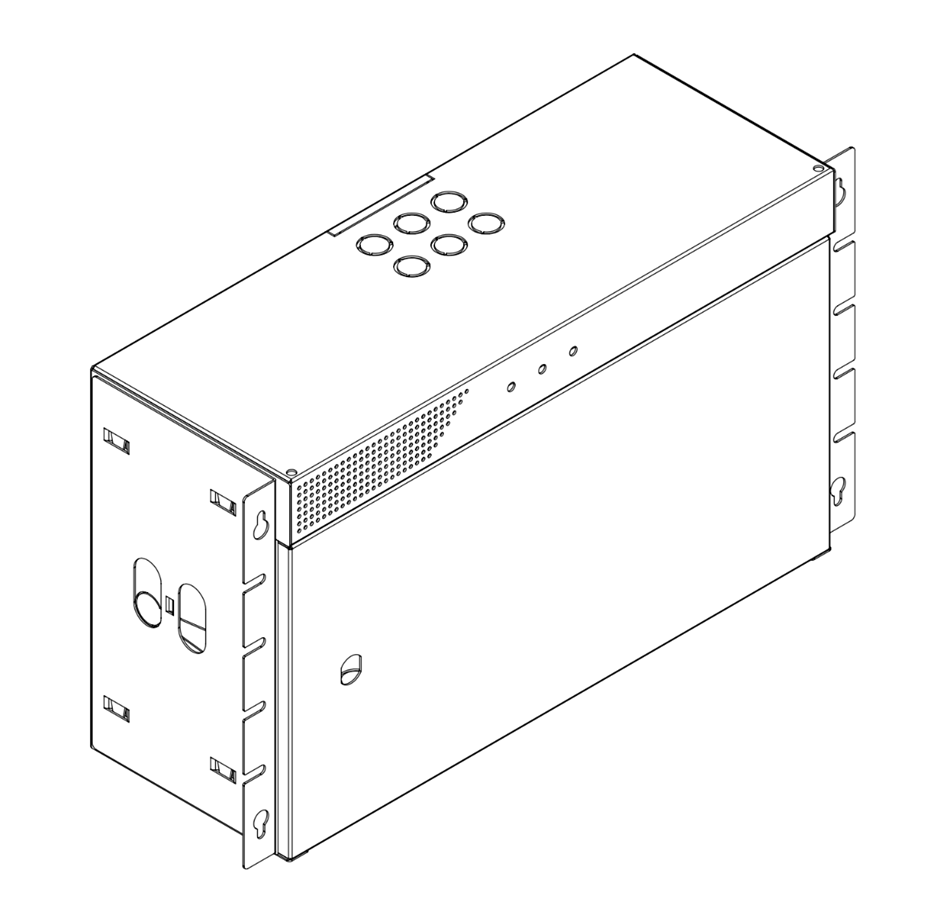

ST2055 DCE Masterenhet.
ST2029-DCE Dørsentral for ST2020 porttelefon
ST2042-DCE Dørsentral for OSDP-kortlesere
ST2043 DCE Dørsentral for Wiegand-lesere
ST2150B-DCE Informasjonstavle, sort
