Systembeskrivelse
STEP PoE+ System
Version 1
Indledning
Denne manual beskriver de grundlæggende trin til installation af et system baseret på PoE (Power over Ethernet) fra Steplock. Manualen gælder generelt for alle enheder, der tilsluttes og forsynes via netværk, såsom porttelefoner, adgangslæsere og informationstavler.
Hvad er PoE? (Power over Ethernet)?
Power over Ethernet (PoE) er en teknologi, der muliggør, at både data og strøm overføres gennem ét enkelt netværkskabel (typisk Cat5e, Cat6 eller højere). Teknologien bruges til at forenkle installationer, hvor der ellers ville være behov for separate kabler til strøm og kommunikation.
StepLock bruger PoE+ (IEEE 802.3at), som leverer højere effekt end standard-PoE (IEEE 802.3af) og er designet til at drive mere strømkrævende enheder i bygningens infrastruktur.
Fordele ved PoE-installation:
- Enklere og hurtigere installation
- Færre kabler og mindre kabeltrækning
- Centraliseret strømforsyning via switch eller injektor
- Kommunikation og spænding i samme kabel.
Vigtigt ved PoE-installation
For at sikre stabil drift og optimal funktion i et PoE-baseret system bør følgende overvejes:
Kabelinstallationen:
Brug netværkskabler af høj kvalitet, Cat6 eller bedre, for at minimere signaltab og sikre tilstrækkelig strømforsyning. Undgå skader, samlinger eller brud i kabelskærmningen.
Kabellængde:
Maksimal anbefalet kabellængde for PoE er 100 meter mellem switch/injektor og slutenhed. Ved længere afstande kræves et mellemliggende netværkspunkt, repeater eller fiberomformer
PoE-kilde:
Sørg for, at den PoE+-switch eller injektor, der anvendes, kan håndtere den samlede belastning fra alle tilsluttede enheder.
UPS og backup:
For at sikre driftssikkerhed også ved strømafbrydelse bør PoE-switche med batteribackup, for eksempel ST2052, anvendes.
Steplock PoE+ switche – Kapacitetsoversigt
| Modell | PoE-porte | Total effektbudget (W) | Backup | Uplink-porte | Maks. enheder | Typisk anvendelse |
|---|---|---|---|---|---|---|
| ST2079 | 8 stk | 300 W | Nej | 2 stk | 8 stk | Dørtelefoner, adgangslæsere, skærme i små til mellemstore systemer |
| ST2081 | 4 stk | 120 W | Nej | 2 stk | 4 stk | Mindre installationer, f.eks. en dørløsning med flere enheder |
| ST2051 | 4 stk | 180 W | Ja | 2 stk | 4 stk | Sikkerhedskritiske systemer med krav til backup, f.eks. indgange og elevatorer |
| ST2052 | 8 stk | 350 W | Ja | 2 stk | 8 stk | Større installationer med højere krav til pålidelighed og central UPS-funktion |
Bemærk: ST2051 og ST2052 er udstyret med batteribackup og er velegnede til miljøer, hvor driftssikkerhed er afgørende – for eksempel ved strømafbrydelser i bygninger med låsesystemer.
Anbefalinger for PoE+ (802.3at) installation
Regn med 25–30 W pr. enhed ved planlægning. For eksempel kan en porttelefon bruge op til 30 W ved fuld belastning (kamera, skærm, oplåst elektrisk lås).
For det bedste resultat skal belastningen fordeles jævnt, og den samlede effektbudget for switchen kontrolleres nøje – især hvis du bruger et andet mærke end Steplock til din PoE+-switch, ikke kun portenes maksimale grænse.
Brug Cat6 eller bedre kabel for sikker strøm- og datadistribution.
Systemopbygning
Nedenfor vises to illustrationer af, hvordan et PoE+-system installeres.

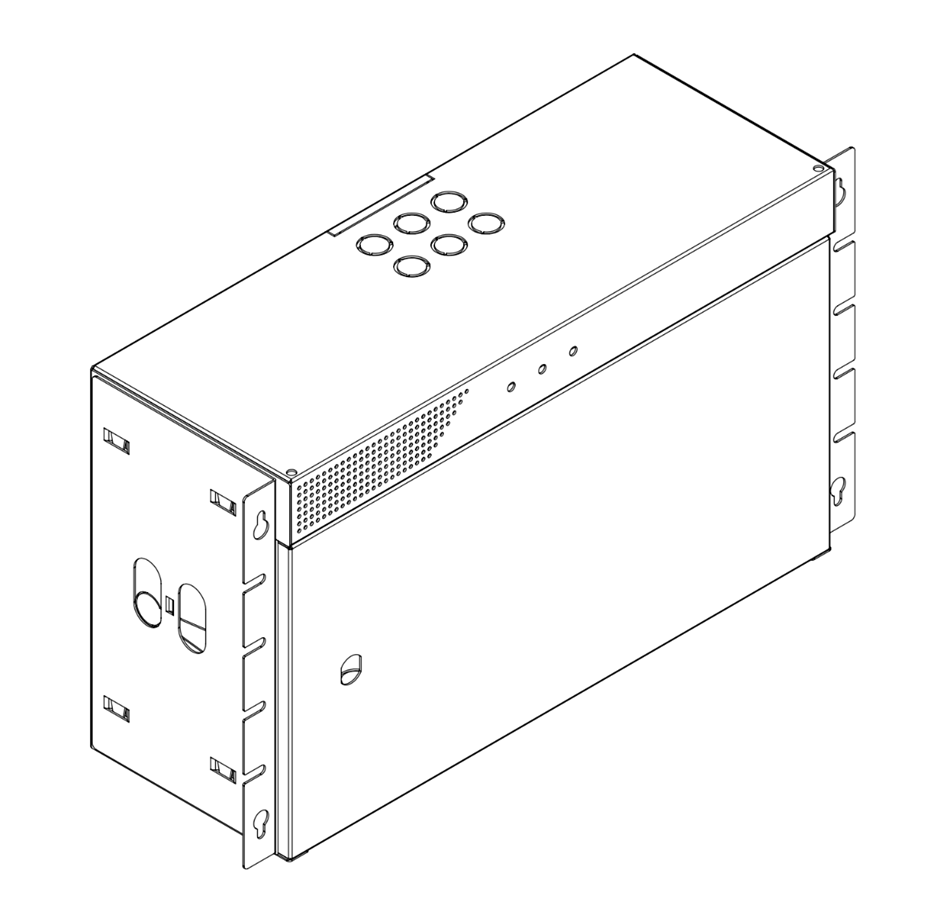

Produkter i POE+ serien
Følgende produkter inden for adgangskontrol og porttelefon findes som PoE+.
ST2081-POE+ Switch med 4 porte
ST2079-POE+ Switch med 8 porte
ST2051-POE+ POE Switch med 4 porte og batteribackup.
ST2052-POE+ POE Switch med 8 porte og batteribackup.
ST2029-POE Dørcontroller til ST2020 porttelefon
ST2042-POE Dørcontroller til OSDP-kortlæser
ST2043-POE Dørcontroller til Wiegand-kortlæser
ST2150-POE Informationstavle/bookingtavle Sort PoE+
