Systembeskrivelse
STEP DCE System
Udgave 1
Indledning
Denne manual beskriver de grundlæggende trin i installationen af et DCE-system.
Hvad er DCE?
DCE (DC Ethernet) er en teknologi udviklet af Steplock for at forenkle netværksinstallationer i bygninger med eksisterende strømføringskabler. Teknologien muliggør Ethernet-kommunikation ved dørenheder uden behov for at trække separate netværkskabler.
DCE fungerer ved, at datasignaler omdannes til højfrekvente signaler, som overføres via strømkablet. Dette gør det muligt at kombinere strømforsyning og netværkskommunikation i samme kabel, hvilket reducerer installationsomkostninger og forenkler infrastrukturen.
Vigtige installationspunkter for DCE
Ved installation af DCE (DC Ethernet) er det afgørende at sikre, at det anvendte kabel har tilstrækkelig kapacitet til at håndtere det strømforbrug, som udstyret i den anden ende kræver.
For at sikre optimal ydeevne bør følgende overvejes:
- Kablet skal dimensioneres, så det kan levere den nødvendige strøm uden spændingsfald eller overbelastning.
- Undgå samlinger i kablingen. Dårlige forbindelser kan forårsage spændingstab og forstyrre signaloverførslen, hvilket kan påvirke netværkshastigheden negativt. Forekommer der samlinger, kan vi ikke garantere, at systemet fungerer fejlfrit.
Ved at følge disse retningslinjer opnås en stabil og effektiv DCE-installation.
Tabellen nedenfor giver en generel indikation af strømkapaciteten for kabler med forskellige ledertværsnit. Bemærk, at dette kun er vejledende. Korrekt dimensionering kræver en beregning baseret på de konkrete forhold på det faktiske installationssted.
Tabel 1 – Referenceværdier for maksimalt strømtræk i kobberkabler
| Længde (meter) | 0,22 mm² | 0,3 mm² | 0,5 mm² | 1 mm² |
|---|---|---|---|---|
| 50 m | 0,45 A | 0,62 A | 1,03 A | 2,06 A |
| 100 m | 0,23 A | 0,31 A | 0,51 A | 1,03 A |
| 150 m | 0,15 A | 0,21 A | 0,34 A | 0,69 A |
| 200 m | 0,11 A | 0,15 A | 0,26 A | 0,51 A |
Systemopbygning
Nedenfor vises to eksempler på, hvordan et DCE-system kan installeres.
Produkter i DCE-serien
Følgende produkter inden for adgangskontrol og porttelefoni fås som DCE-versioner:.

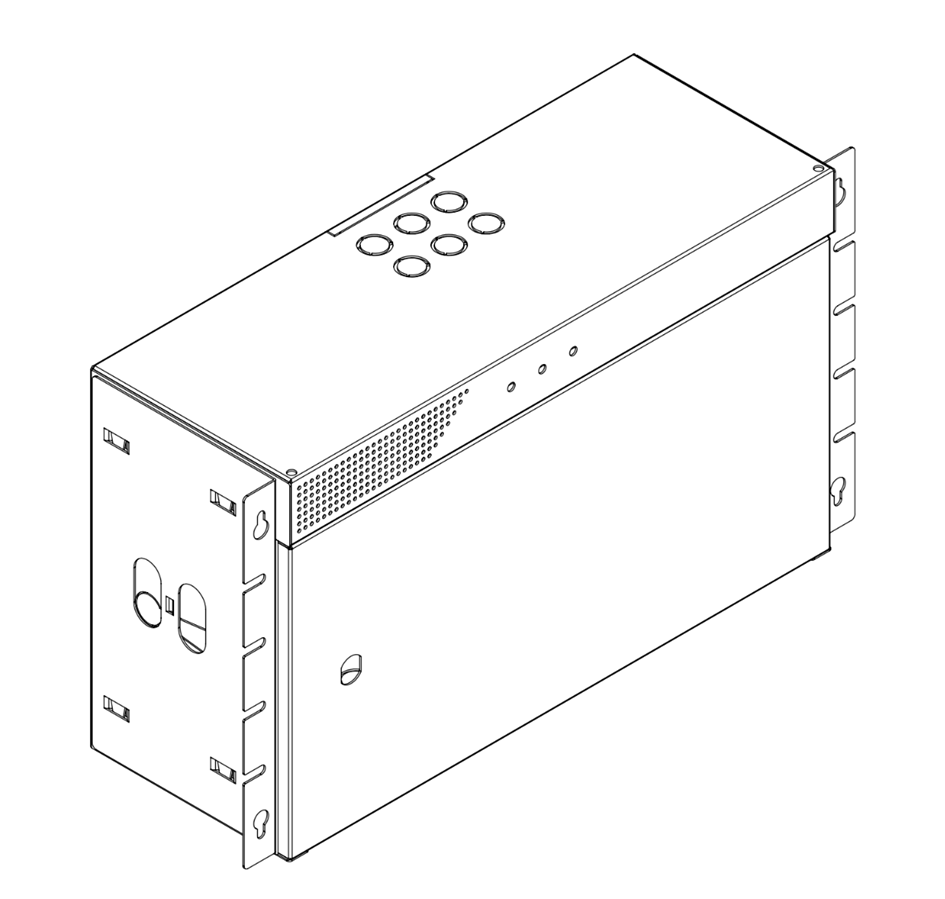

ST2055 DCE Masterenhed.
ST2029-DCE Dørenhed til ST2020 porttelefon
ST2042-DCE Dørenhed til OSDP-kortlæsere
ST2043 DCE Dørenhed til Wiegand-læsere
ST2150B-DCE Informationstavle, sort
