MANUAL

STEP OSDP kortläsare ST2010/2011

Innehåll

4x Monteringsskruv

2x Skruvplint

1x Lås screw

1x Väggplatta

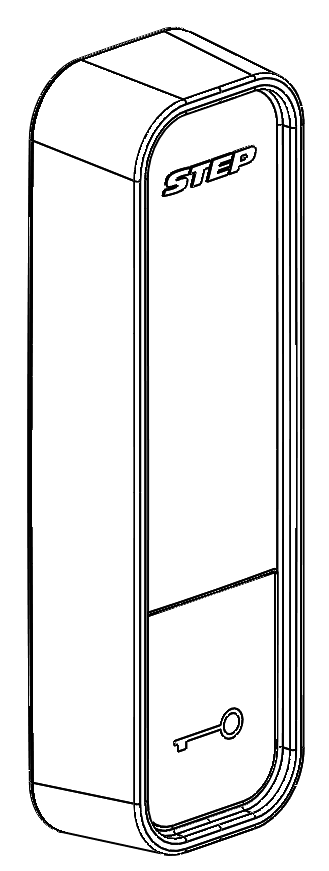

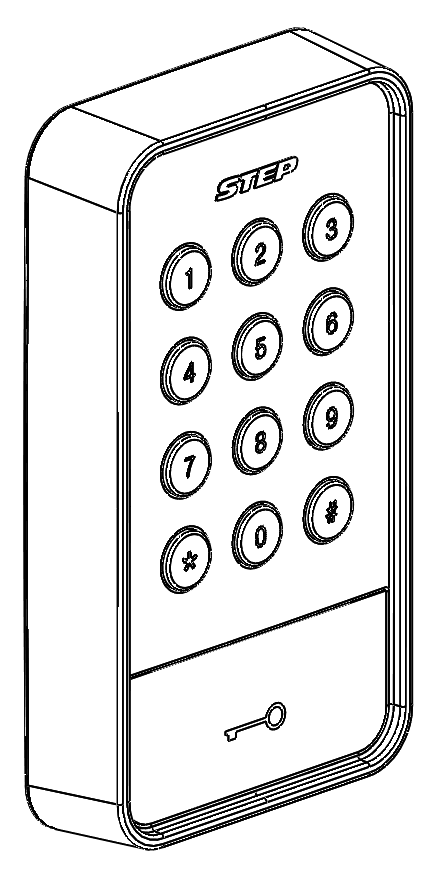

1x Kortläsare

Installation

Kablering

OSDP använder RS-485 som underliggande buss, vilket innebär att den rekommenderade kabelspecifikationen för kablage ska följa RS-485-standarden.

Rekommendation:

• 2-parig kabel, ett par för ström och ett för kommunikation
• Tvinnade par
• 0,22 mm² / 24 AWG för kortare avstånd < 30 meter
• 0,32 mm² / 22 AWG för > 30 meter

För kortare avstånd kan återanvändning av Wiegand-kablar vara möjlig, men tänk på att detta inte uppfyller RS-485-kraven.

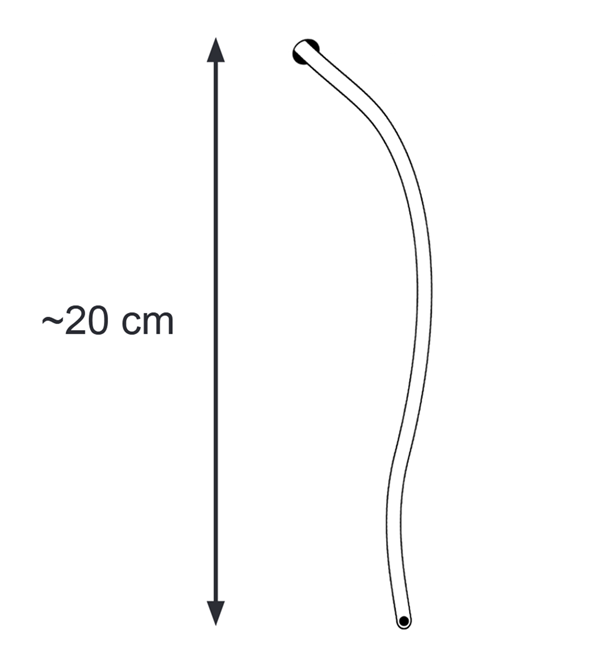

Det rekommenderas att lämna minst 20 cm (200 mm) kabel vid läsaren under installationen för att underlätta anslutningen vid monteringen.

Montering på vägg

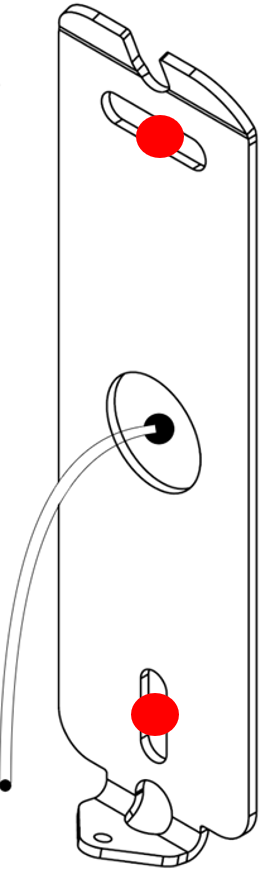

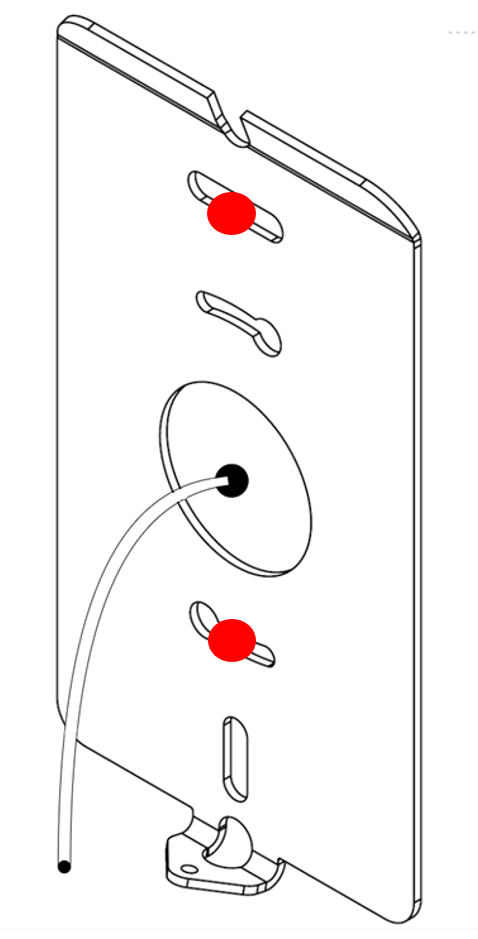

Fäst Väggfäste på väggen enligt bilden nedan med de medföljande skruvarna på de markerade platserna.

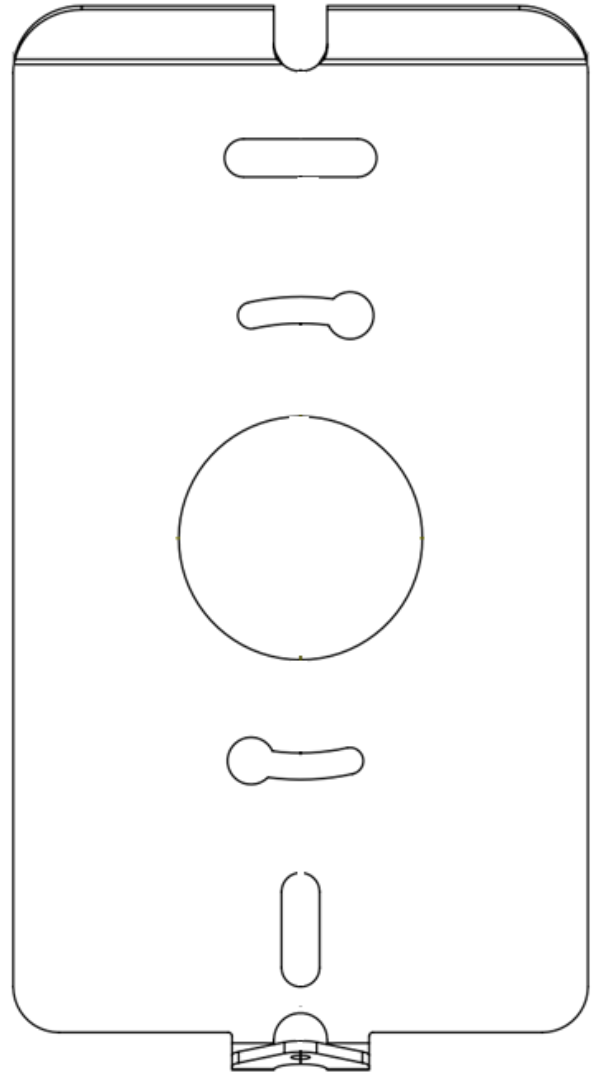

ST2011 Väggfäste

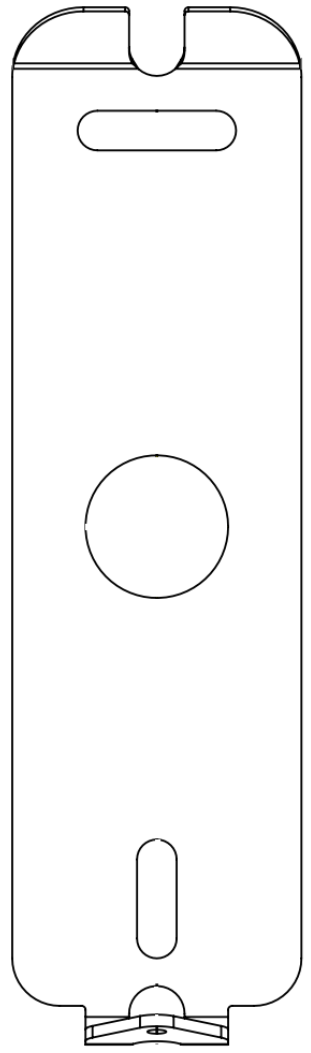

ST2010 Väggfäste

Väggfäste på infällnadsbox

När du monterar väggplattan över en infälld kopplingsdosa, använd de rödmarkerade hålen för att fästa den i kopplingsdosan.

ST2011 väggfäste

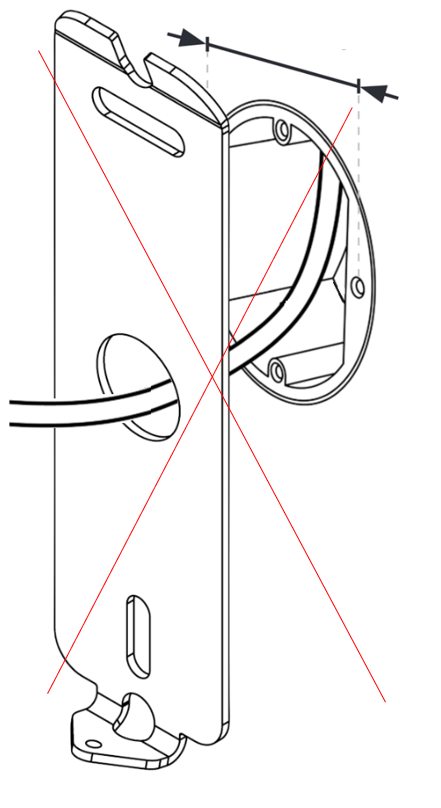

ST2010 väggfäste kan inte monteras över infällnadsdosa

Anslutning

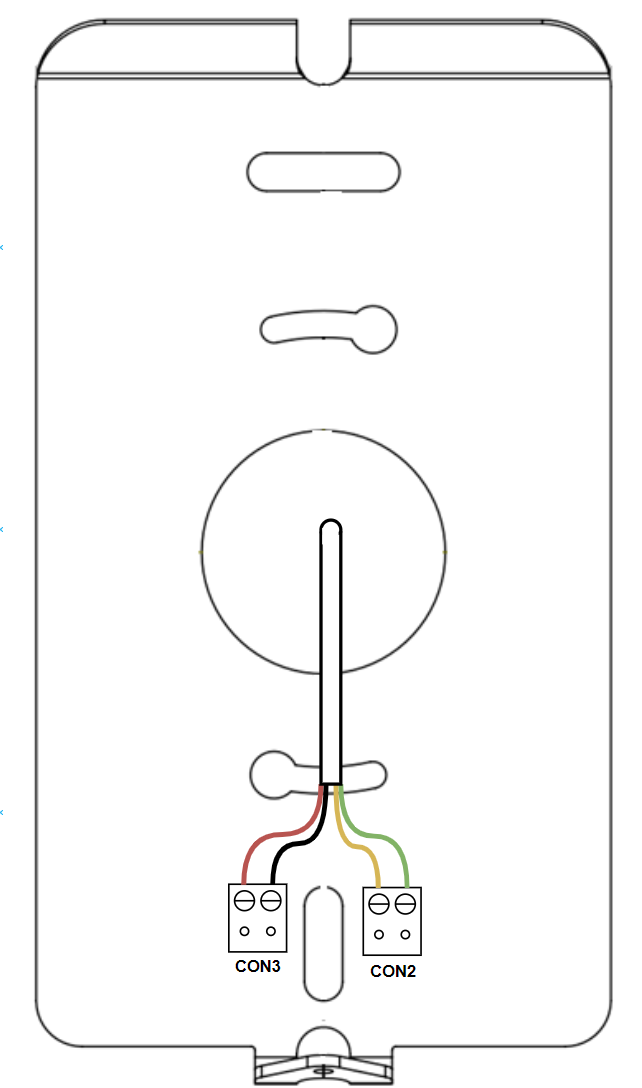

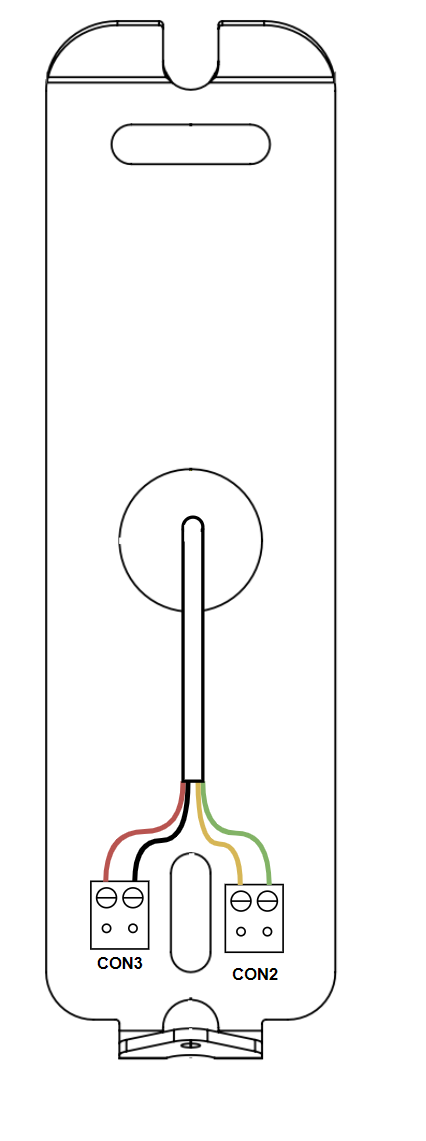

Nu är det dags att ansluta kommunikationskabeln. Ta bort mantel, avisolera varje par i kabeln och anslut strömförsörjningsparet till CON3 och kommunikationsparet till CON2.

Beskrivning anslutningspling

CON2

CON3

Driftsättning och addressering

Bus terminering

Terminering för OSDP (Open Supervised Device Protocol) behövs vanligtvis för att säkerställa en stabil och pålitlig signalöverföring, särskilt vid längre avstånd eller när flera enheter är anslutna i en kedja. Det hjälper till att minska signalreflektioner och kommunikationsproblem.

När behövs terminering?

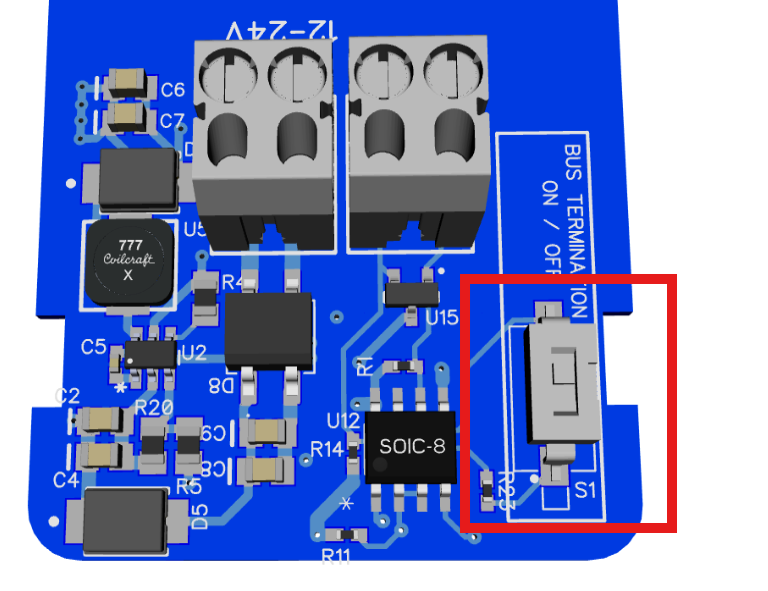

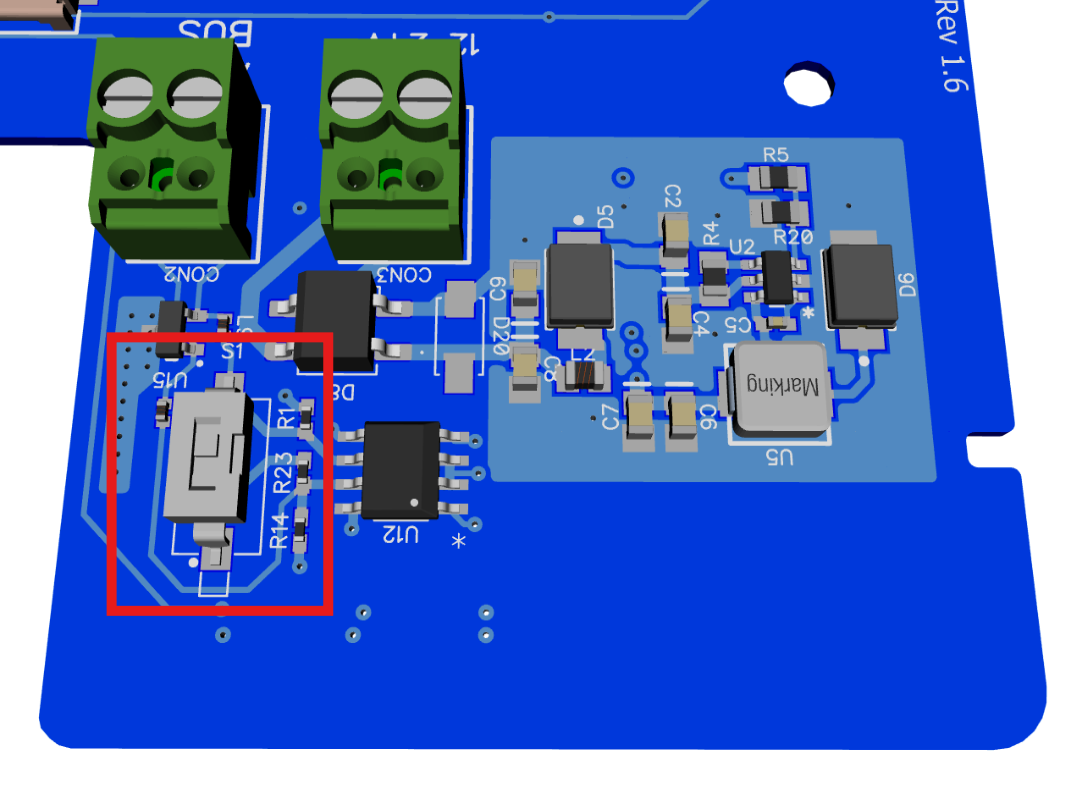

Om kabellängden överstiger 30 meter eller om du ansluter fler än en enhet på bussen, behöver du vanligtvis aktivera terminering. Detta kan göras genom att aktivera DIP-switch S1.

Ett tecken på att du behöver aktivera terminering är om kommunikationen kommer och går eller inte startar alls.

Addresering

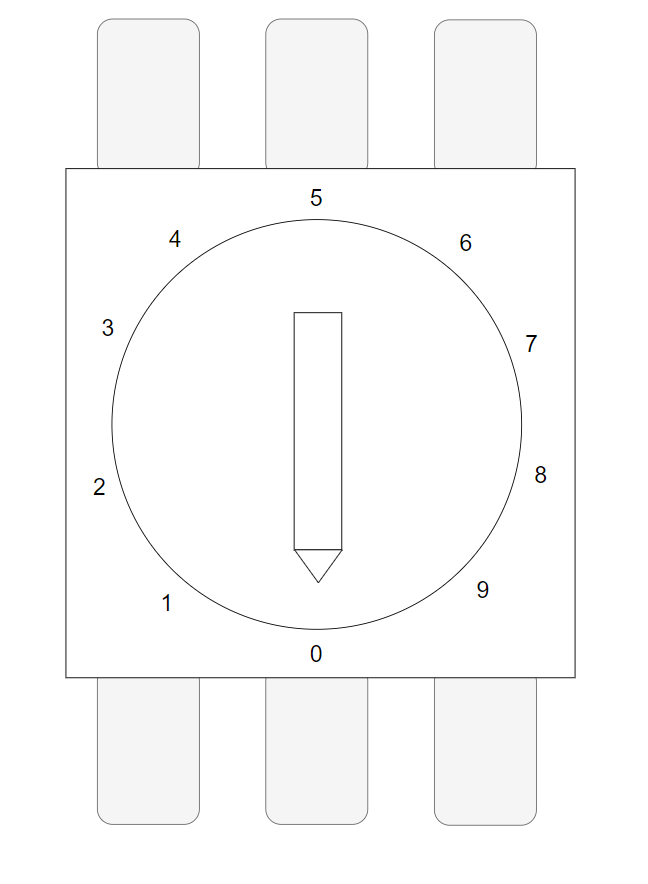

När det är dags för driftsättning, börja med att ställa in enhetens adress genom att använda en skruvmejsel och justera adressen på adressbrytaren S2.

Om endast en läsare används, låt den vara kvar på standardadressen 0.
Om du har flera läsare, sätt den första läsaren till 0, den andra till 1, den tredje till 2, och så vidare.

Anslut nu CON2 och CON3 till läsaren. Läsaren startar upp och ger ifrån sig ett kort pipljud.

Fortsatt konfigurering sker i Steplock Cloud molntjänst, läs avsnitt om dörrmiljö.

Montering

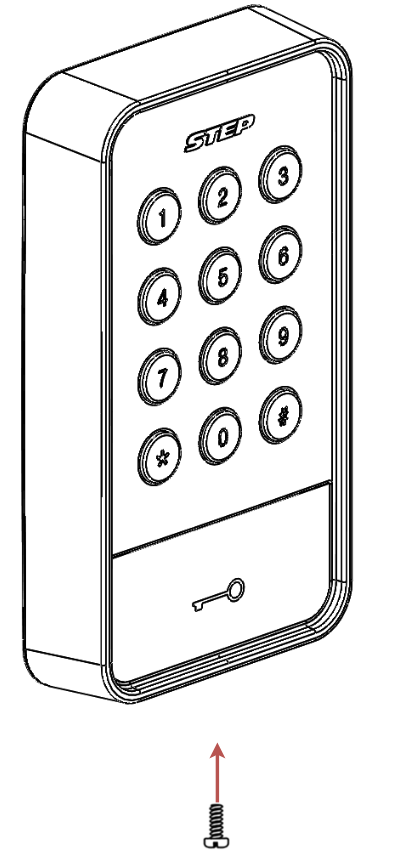

Häng läsaren på den övre kanten av väggplattan och vik den på plats. Fäst läsaren med den medföljande låsskruven.
