Rev.AKG-20.05.2025
Artikkelen er beregnet for
- Forhandler
- Installatør
Generell beskrivelse:
Hovedkontrollerenhet designet for å håndtere kommunikasjon, strøm og signalkonvertering over Ethernet. Den inkluderer flere sikkerhets- og kommunikasjons-funksjoner, samt sikringer og UPS-integrasjon.

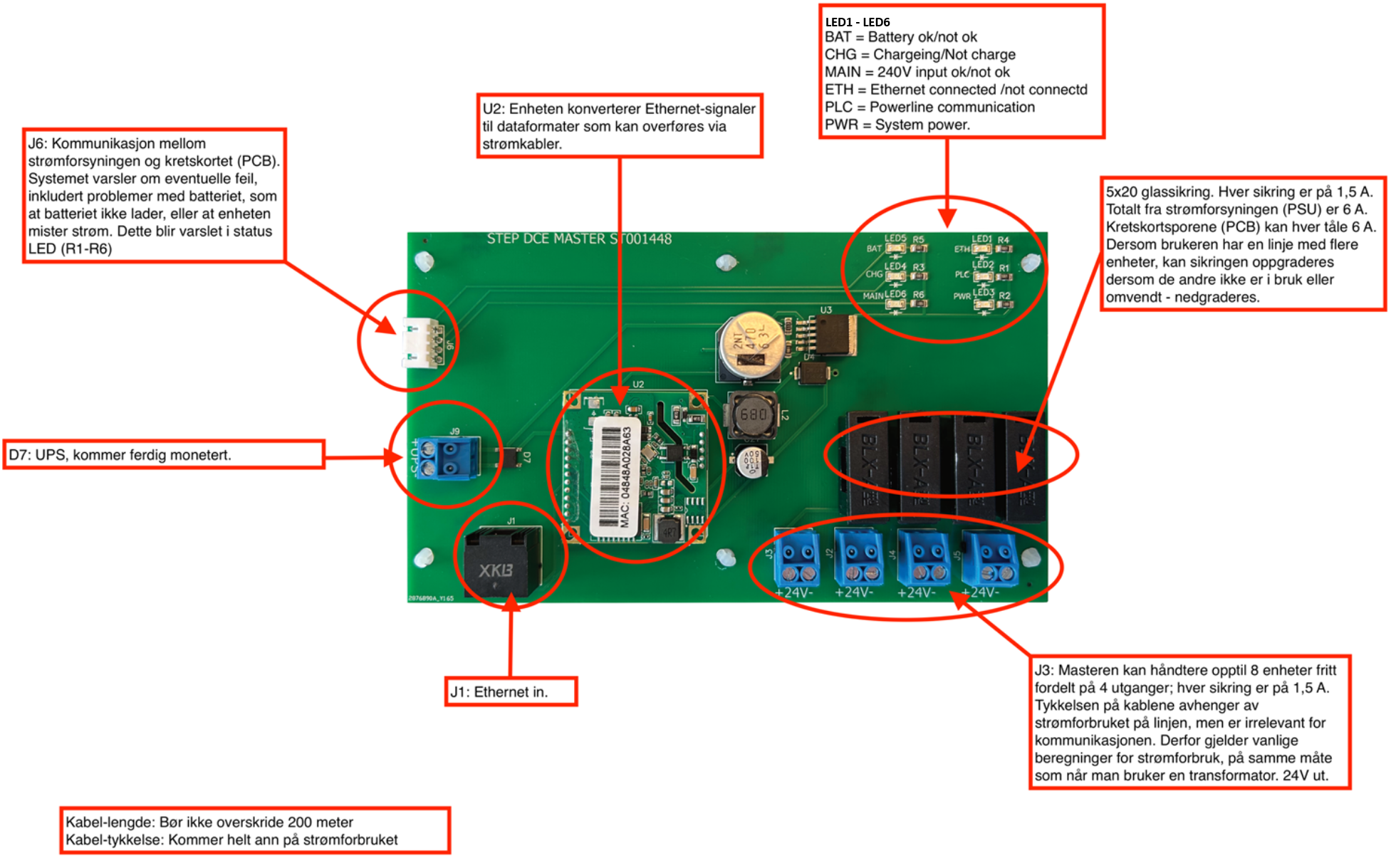

Oversikt:
Hovedfunksjoner:
Kommunikasjon og signalkonvertering:
U2: Konverterer Ethernet-signaler til dataformater som kan overføres via strømkabler.
J1: (Ethernet inn): Denne porten brukes til Ethernet-tilkoblingen til enheten.
Strømstyring:
D7 (UPS): En integrert UPS (avbruddsfri strømforsyning) leveres ferdigmontert. Det sikrer kontinuerlig drift under strømbrudd. (Batterier medfølger ikke)
J6: Forenkler kommunikasjonen mellom strømforsyningen og kretskortet(PCB). Den overvåker også potensielle problemer, for eksempel batterifeil eller strømtap, og rapporterer disse problemene via status-LED (R1-R6).
Sikring og strømbeskyttelse:
5x20 glasssikringer: Hver sikring er satt til 1.5 A, som gir totalt 6A tilgjengelig fra kortet.
Kretskortet tåler opptil 6 A. Sikringer kan oppgraderes hvis bare en få enheter er i bruk, eller nedgradert etter behov. Kan ikke gå over totalt 6A.
Utgangsporter:
J3: Håndterer opptil 8 enheter, fritt fordelt over 4 utganger. Hver utgang har som standard en sikring på 1.5 A. Kabeltykkelsen avhenger av strømforbruket, selv om den ikke gjør det påvirke kommunikasjonen. Standard beregninger av strømforbruk gjelder for transformatorer, med en 24V utgang.
PS: Ved tilkobling av porttelefon (ST2029 + ST2020) vil man måte redusere antallet enheter med "1" for hver porttelefon som legges til systemet. Ex. 8 kortlesere / 1 x porttelefon og 6 kortlesere / 2 x porttelefoner og 4 kortlesere osv.
Statusindikatorer (LED1-LED6):
- BAT: Batteristatus (ok/ikke ok).
- CHG: Ladestatus (lader/lader ikke).
- MAIN: Hovedinngang på 240V (ok/ikke ok).
- ETH: Ethernet-tilkobling (tilkoblet/ikke tilkoblet).
- PLC: Status for Powerline-kommunikasjon.
- PWR: Systemets strømstatus.
Tekniske spesifikasjoner:
- Strøminngang: 240V (InInput).
- Utgangseffekt: 24V på fire terminaler.
- Sikringer: 1,5 A per utgang, med en total PCB-kapasitet på 6 A.
- Ethernet: RJ45-inngang (J1).
- UPS: Integrert og forhåndsmontert, noe som sikrer uavbrutt strøm under feil.
- Kabel spesifikasjoner: Maksimal kabellengde bør ikke overstige 200 meter.
Kabeltykkelsen varierer i henhold til strømforbruket.
Indikatorer og overvåking:
LED-indikatorer (LED1-LED6) for batteristatus, strøm, Ethernet og andre funksjoner, som skissert ovenfor.
Sikkerhetsfunksjoner:
- Sikringsbeskyttelse: 6 sikringer er innebygd i enheten for å beskytte kretsene mot overbelastning.
- Strømovervåking: Integrert funksjonalitet for å varsle brukere (LED1-LED6) om strømproblemer, batteri problemer eller strømbrudd .
