MANUAL

STEP OSDP Kortleser ST2010/2011

I Esken

4x Monteringsskrue

2x Skruterminal

1x Låseskrue

1x Veggplate

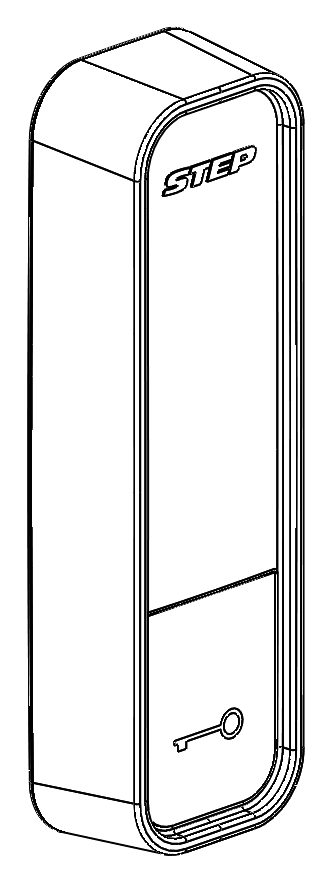

1x Kortleser

Installasjon

Kabler

OSDP bruker RS-485 som underliggende buss, dette betyr at den anbefalte kabelspesifikasjonen er i henhold til RS-485-standarden.

Anbefaling:

• 2 par, ett for strøm og ett for kommunikasjon
• Tvunnet par
• 0,22mm2 / 24 AWG for kortere avstander < 30 meter
• 0,32mm2 / 22 AWG for > 30 meter

For kortere avstander kan gjenbruk av wiegand-ledninger være mulig, men husk at den ikke oppfyller RS-485-kravene.

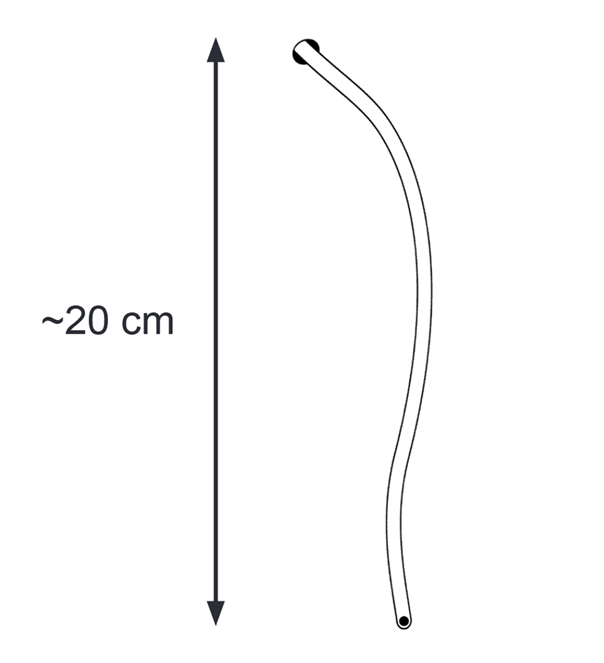

Det anbefales å legge igjen minst 20 cm (200 mm) kabel der leseren skal monteres under installasjonen av kablingen, for å gjøre tilkoblingen enklere under installasjonsprosessen.

Veggplate på vegg

Fest veggplaten i veggen i henhold til bildet nedenfor med de vedlagte skruene merket.

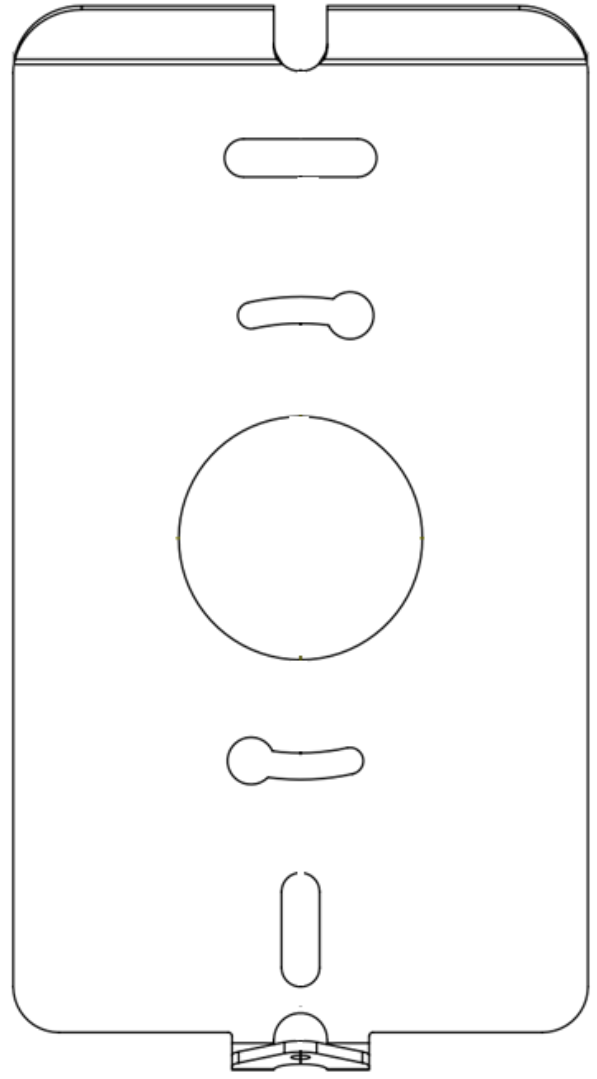

ST2011 Veggplate

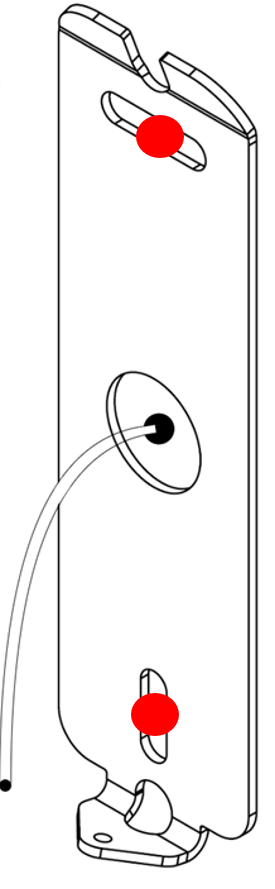

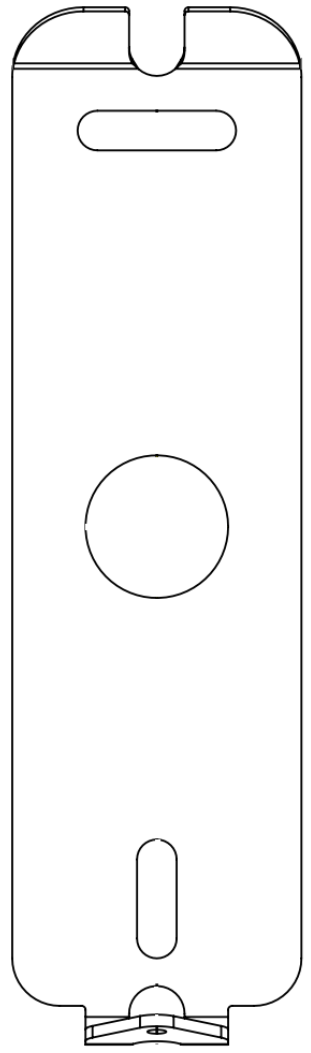

ST2010 Veggplate

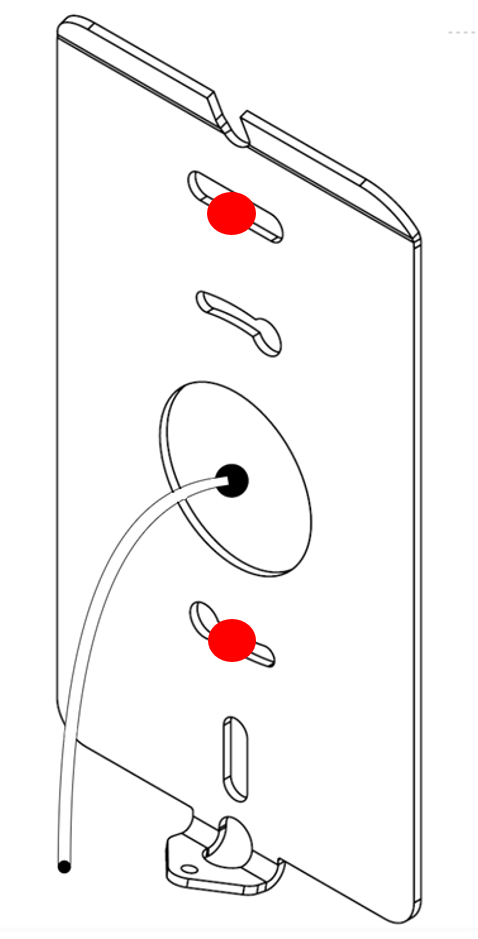

Veggplate på innfelt boks

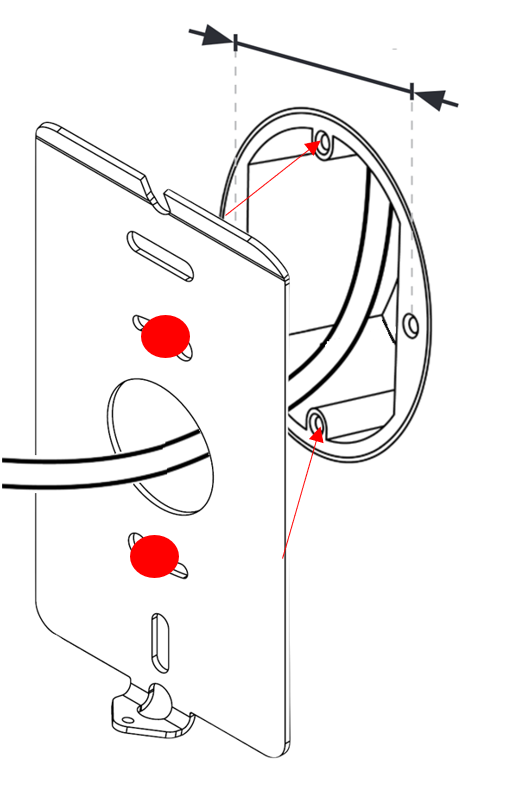

Når du monterer veggplaten over en innfelt koblingsboks, bruk de rødmerkede hullene som brukes til å feste den inn i koblingsboksen.

ST2011 Veggplate på innfellingsboks

ST2010 veggplate kan ikke monteres på en innfellingsboks.

Oppkobling

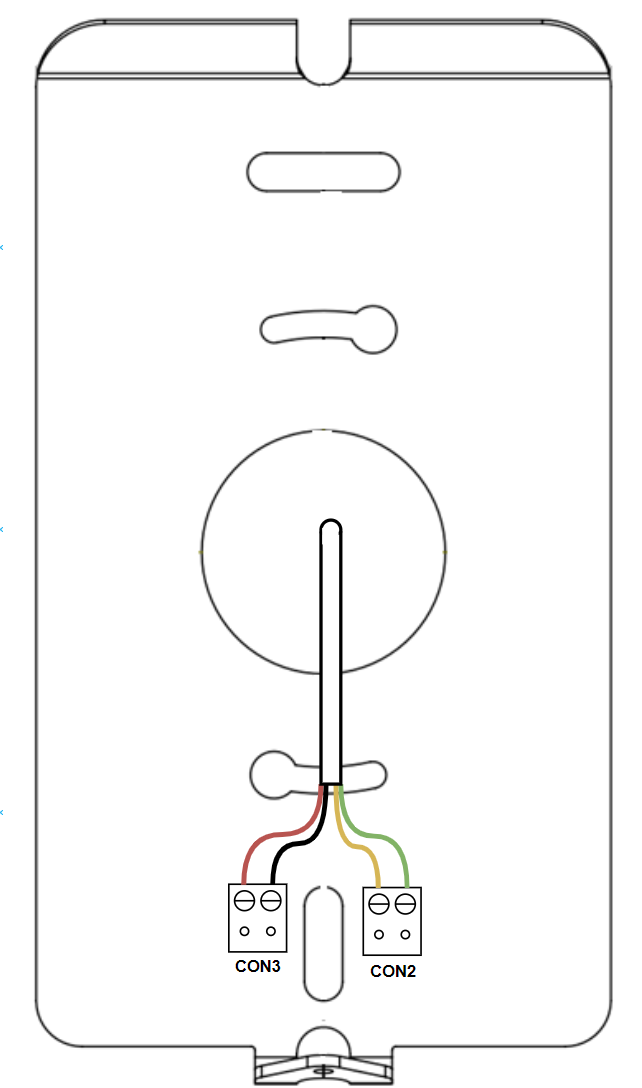

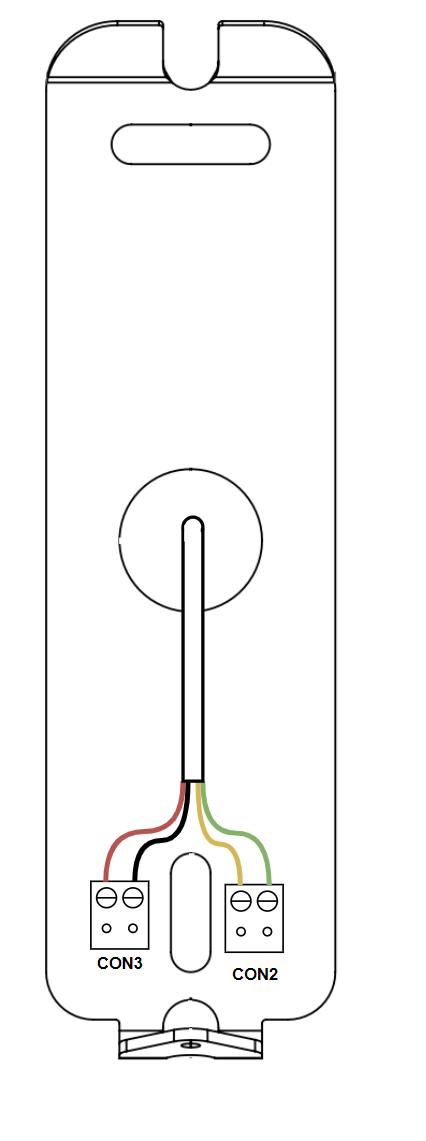

Nå er det på tide å koble til kommunikasjonskabelen. Fjern mantelen, fjern hvert par i kabelen, og koble strømparet til CON3 og kommunikasjonsparet til CON2.

Pinnekonfigurasjon

CON2

CON3

Distribusjon og adressering

Buss-terminering

Terminering for OSDP (Open Supervised Device Protocol) er generelt nødvendig for å sikre stabil og pålitelig signaloverføring, spesielt over lengre avstander eller når flere enheter er koblet til i en kjede. Det bidrar til å redusere signalrefleksjoner og kommunikasjonsproblemer.

Når er termiering nødvendig?

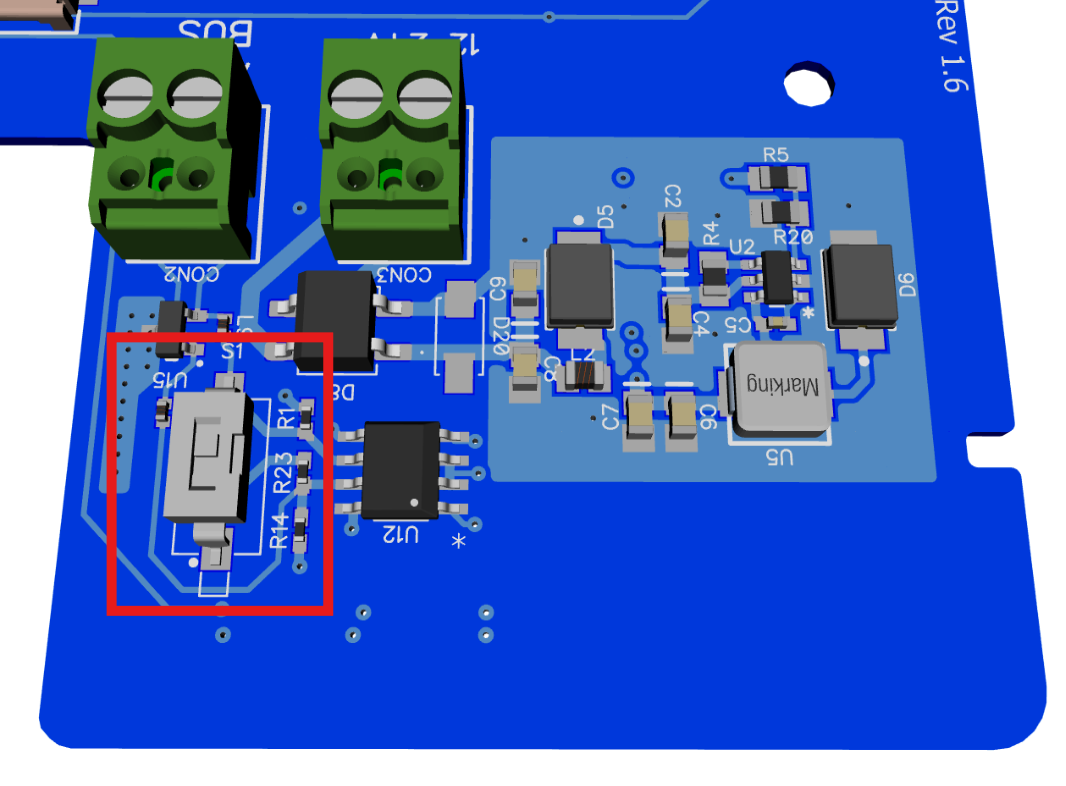

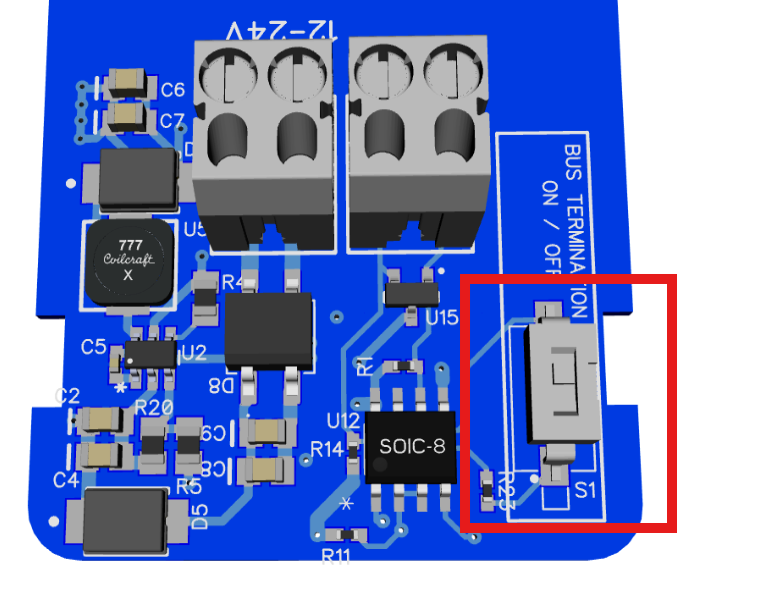

Hvis kabellengden overstiger 30 meter eller du kobler til mer enn én enhet på bussen, må du vanligvis aktivere terminering. Dette kan gjøres ved å aktivere dip-bryteren S1.

Et tegn på at du må aktivere avslutning er hvis du opplever kommunikasjon som kommer og går eller ikke starter.

Adressering

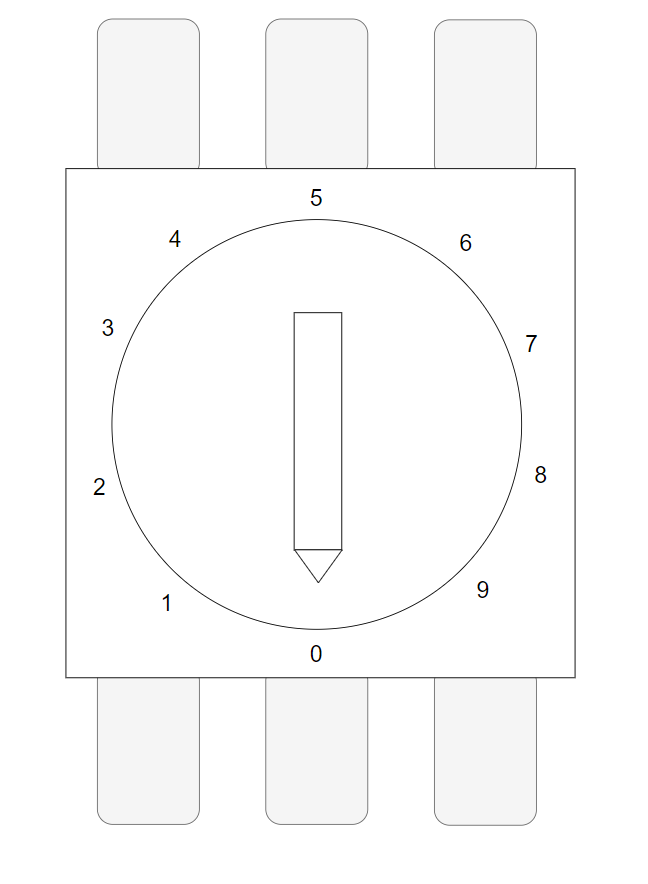

Når det er tid for distribusjon, begynn å angi adressen på enheten, ved å bruke en skrutrekker og angi adresse på adressebryter S2.

Hvis bare en leser brukes, vennligst la den stå på standardadresse 0.
Om du har flere sett første leser til 0, andre til 1, tredje til 2 og så videre.

Koble nå CON2, CON3 til leseren, leseren starter opp og gir en kort pipelyd.

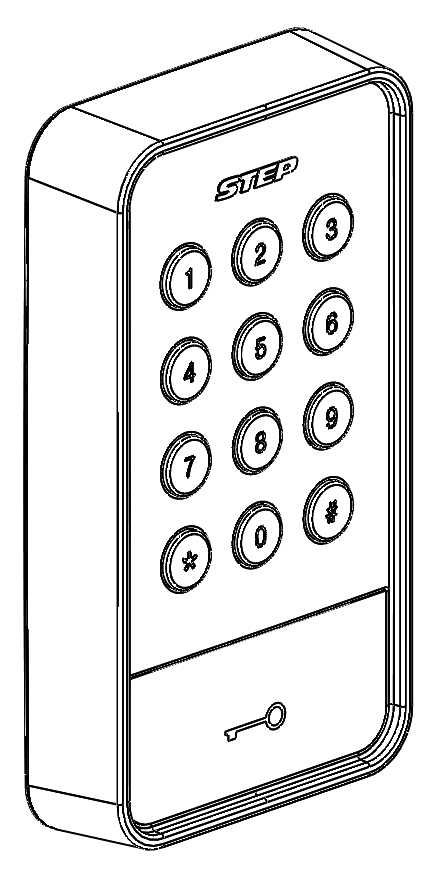

Montering

Heng leseren på den øvre kanten av veggplaten og fold den på festet. *
Fest leseren med den medfølgende låseskruen.
