Manual

STEP OSDP Dørkontroller ST2042
Edition 1

1.Introduksjon

Denne artikkelen gir instruksjoner for å sette opp, installere, bruke og vedlikeholde ST2042 dørsentral.

2.Oversikt

Følgende er en oversikt over PCB-kortet for de forskjellige modellene av ST2042 (flere vil tilkomme i senere revisjon)

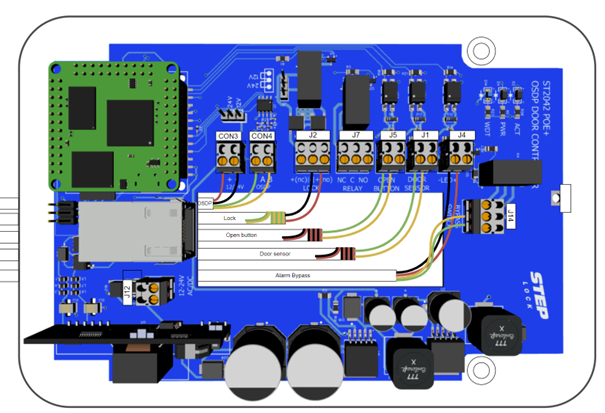

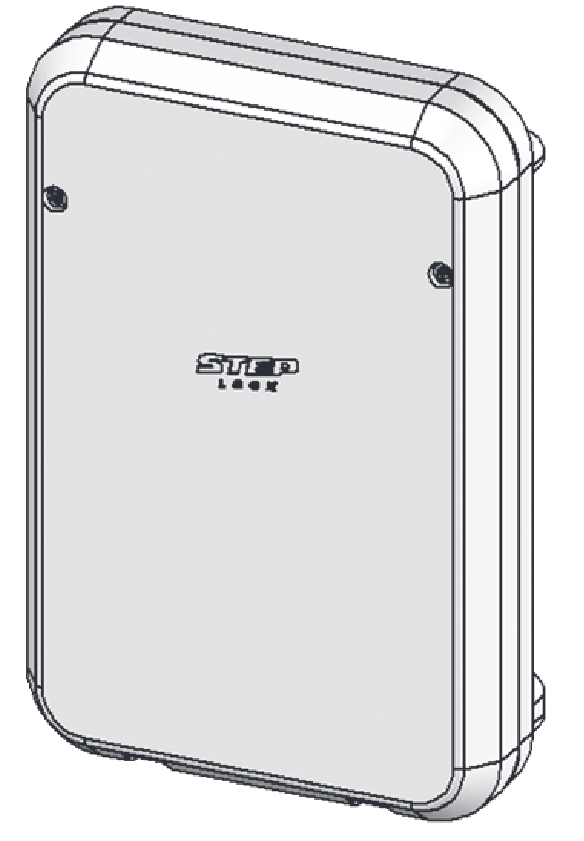

2.1 ST2042 PoE+

2.2 Tilkoblinger

CON3 Spenning kortleser		J5 Åpneknapp inngang
Pinne	Beskrivelse	Pinne	Beskrivelse
(1) +	Strømutgang til kortleser 12-24V	( 1 ) IN	Åpne tasteinngang
( 2 ) -	Jord	( 2 ) GND	Jord

CON4 OSDP-kommunikasjon		J1 Dørsensor inngang
Pinne	Beskrivelse	Pinne	Beskrivelse
(1) A	RS-485+	( 1 ) IN	Dørsensor inngang
(2) B	RS-485 -	( 2 ) GND	Jord

J2 Låsrelé tutgang		J7 Potensialfritt relé
Pinne	Beskrivelse	Pinne	Beskrivelse
( 1 ) NC+	Strømutgang 12-24V (NC)	(1) NC	Normalt lukket
( 2 ) GND	Jord	( 2 ) COM	Felles
( 3 ) NO +	Strømutgang 12-24V (NO)	( 3 ) NO	Normalt åpent

J4 Alarmstatus inngang		J14 Bypass-bryter
Pinne	Beskrivelse	Pinne	Beskrivelse
( 1 ) -	Alarm status-indikator, Jord	(1) NC	Normalt lukket
(2) +	Alarm status-indikator, Strøm 5-12v	( 2 ) COM	Felles
		( 3 ) NO	Normalt åpent
J12 Strømforsyning
Pinne	Beskrivelse
(1) +	Strøminngang 12-24v
( 2 ) -	Jord

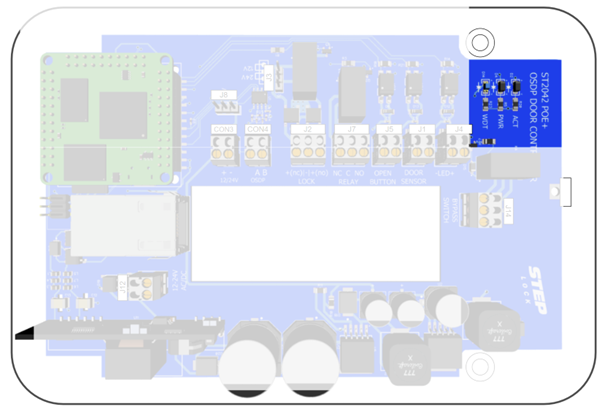

3 Status LED-indikator

ST2042 PCB-kort er utstyrt med tre status LED-indikatorer som gir
viktig informasjon om enhetens status.

Første indikator er merket ACT på kortet blinker når firmware kjører. Denne indikatoren skal blinke omtrent hvert femte sekund. Hvis ACT ikke blinker, kan det indikere et problem med ST2042 eller firmware.
Den andre indikatoren er merket PWR, den forblir konstant på så lenge ST2042-enheten er slått på og fungerer som den skal. Denne LED-lampen viser at enheten har en jevn strømforsyning. Flimring på denne LED-en er mest sannsynlig et resultat av mangel på tilstrekkelig strømforsyning eller PoE+-forsyning.
Tredje indikator er WDT og er en watchdog-timer som er en funksjon for overvåkning av systemet. Denne blinker en gang i sekundet når watchdogen kjører korrekt.

4 Strømforsyning

Når du bruker ST2042 PoE+, vil strømforbruket avhenge av spenningen som benyttes til å drive enheten. Hvis ST2042 PoE+ drives med en 24V forsyning, vil enhetens eget forbruk ligge på ca. 150 mA. Hvis en 12V forsyning brukes, vil ST2042 PoE+ kreve ca. 300 mA.

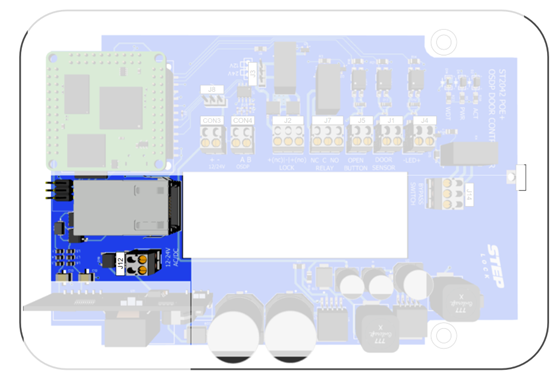

4.1 AC/DC Ekstern strømforsyning

J12-inngangen er et tilkoblingspunkt for ekstern strømkilde som gir mulighet for drift uten å benyte PoE+. Enten kan drives av enten en AC- eller DC-strømforsyning.

Det akseptable området for inngangsspenning er mellom 12-24V. Dette betyr at alle spenninger innenfor dette området trygt kan brukes til å drive enheten.

NOTER: Det er viktig å merke seg at bruk av spenninger utenfor dette området kan forårsake skade på enheten og bør unngås. I tillegg anbefales det å bruke en strømforsyning som er balansert og rippelfri, med en minimumskapasitet på 2 ampere. Pass på å velge en strømforsyning som er egnet for finelektroniske kretser.

4.2 PoE+

ST2042 PoE+-kontrollkortet kan drives effektivt ved hjelp av PoE+(Power over Ethernet) IEEE 802.3at-standarden. Dette muliggjør samtidig overføring av både data og strøm over en enkelt Ethernet-kabel, noe som forenkler installasjonsprosessen og reduserer behovet for ekstra strømkabler eller uttak.

NOTER: Under IEEE 802.3at PoE+-standarden må hver PoE+-aktiverte port kunne levere opptil 30 watt.

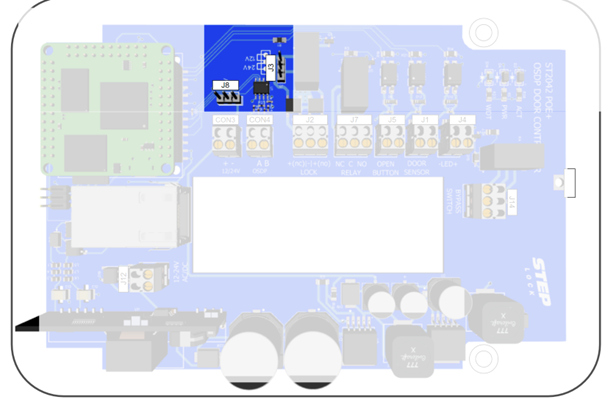

4.3 Jumper-kontat

ST2042 har 2 jumper-kontakter, begge disse er ment for å konfigurere utgangsspenningen.

J3 brukes til å definere utgangsspenningen for J2 Lås-utgangen.

J8 brukes til å definere utgangsspenningen for kortlesere eller andre OSDP-enheter som kobles til dørsentralen.

OBS:

Ved å sette jumperen til 24V distribuerer man inngangsspenningen til låsen (låsreleet). Om du spenningssetter enheten med mer enn 24V vil denne bli forsynt til låsen uten regulering. 24V betyr forsyningsspenning til låsen.
Om systemet spenningsettes av en 12V strømforsyning, bør jumperen settes til 24V på utgang, da 24V betyr videre-distribusjon av inngangsspenning.
12V kan kun benyttes ved bruk av inngangsspenning på 17 volt eller høyere.

5 utganger

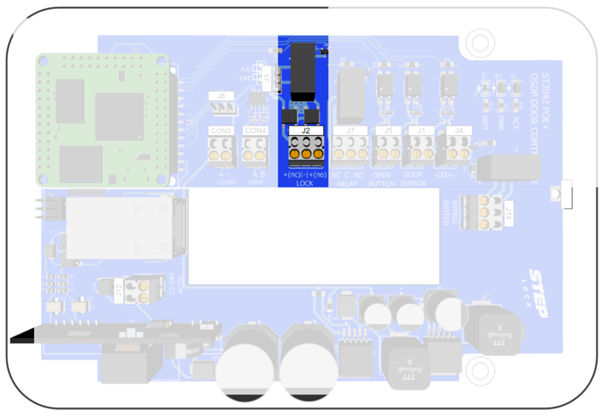

5.1 J2 - Lås Utgang

Pinnene på Lås-relé er identifisert med merkingen "+(nc) | - | +(no)". Rent praktisk, hvis du har et innbrudssikkert dørmiljø (rettvendt), må du koble "+"-ledningen til høyre pinne "+(no)". Hvis du har en rømningssikker konfigurasjon (omvendt), bør "+"-ledningen kobles til venstre pinne "+(nc)".

NOTER: Det er viktig å merke seg at riktig ledningskonfigurasjon avhenger av typen elektronisk lås som brukes. En innbruddsikker konfigurasjon låser døren ved strømbrudd, mens en rømningssikker konfigurasjon låser opp døren i samme situasjon. Det er således avgjørende å identifisere ledningskonfigurasjon for den spesifikke låsen som brukes for å sikre korrekt drift og sikkerhet.

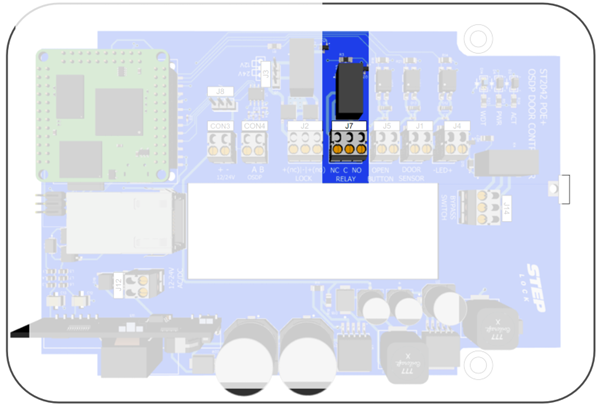

5.2 J7 - Reléutgang

J7 – Relé-utgang, er et potensialfritt relé som kan kobles til ett dørmiljø på samme måte som låseutgangen. Den kan også kobles til et eget dørmiljø med egne kortlesere separat fra dørmiljøet som styrer låsutgangen.

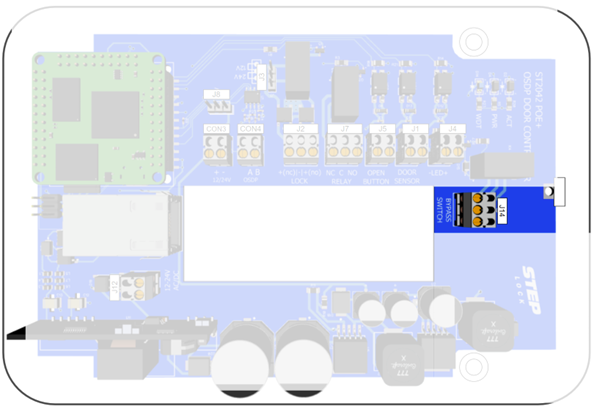

5.3 J14 - Bypass-bryter

J14 - Bypass-bryteren er en dedikert utløserrelébryter designet for å kontrollere en enkelt allarmsone. Denne bryteren lar deg frakoble en ekstern alarm for den angitte sonen.

Vær oppmerksom på at J14 - Bypass-bryteren er designet for å kontrollere kun én sone om gangen. For å administrere flere soner eller tilpasset sonekontroll, se de aktuelle avsnittene i alarmsystemets brukerhåndbok. Konfigurasjon av disse funksjonene må utføres i selve alarmsystemet for å sikre riktig drift og sikkerhet.

6 innganger

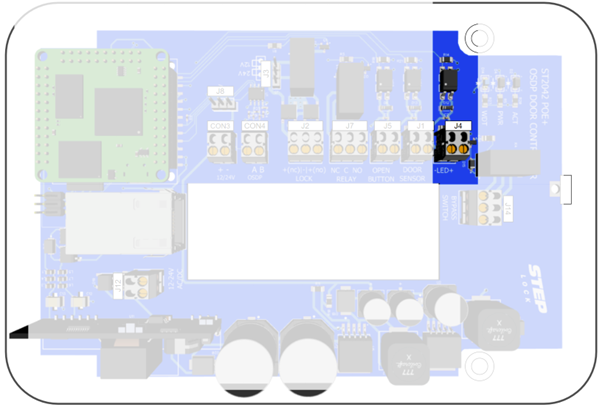

6.1 J4 - LED +/-

J4-inngangen fungerer som et bekreftelsespunkt for aktivering eller deaktivering av alarmsystemet. LED-inngangen må kobles til ved bruk av et eksternt alarmsystem. Inngangen er designet for å akseptere et spenningsområde på 5V til 12V DC, noe som sikrer kompatibilitet med ulike alarmsystemkonfigurasjoner.

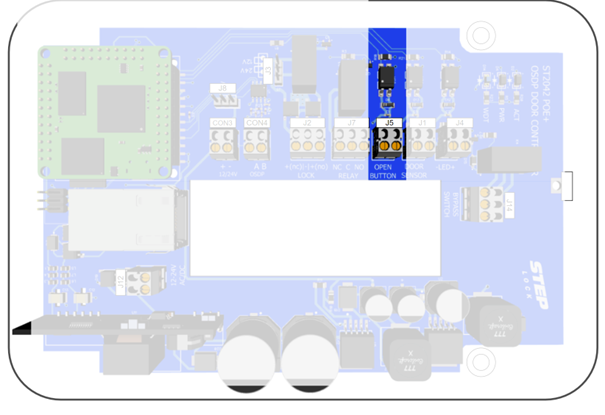

6.2 J5 – Åpne-knapp

J5-inngang, også kjent som Åpne-knapp-inngangen, er designet for å utløse en utgang, som standard er den koblet til låseutgang, men dette kan konfigureres i skyen hvor du kan koble inngangen til flere utganger.

Åpne-knappen har to forskjellige moduser: Normal modus eller Bi-stabil

I normal modus aktiverer du de tilknyttede utgangene og utgangene frigjøres etter utløpt åpningstid eller ved døråpning.

I bi-stabil modus aktiverer knappen de tilknyttede utgangene og holder dem i aktiv tilstand til knappen slippes + åpningstid.

NOTER: Det er viktig å merke seg at utløsning av J5-porten vil føre til en umiddelbar og simultan aktivering av J7- og J2-portene.Det anbefales således å bruke denne funksjonen nøye og med nøye vurdering av de potensielle konsekvensene.

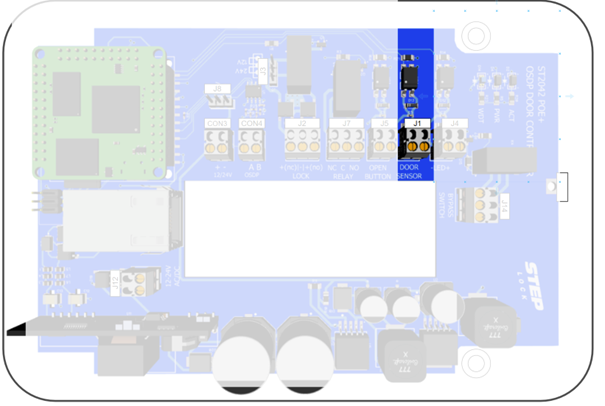

6.3 J1 - Dørsensor

Dørsensorinngangen brukes til å overvåke statusen til dørsensoren, hvis inngangen er koblet til et dørmiljø, vil dørens åpningstid kuttes når døren åpnes og låsen låses.

Hvis en dørsensor er koblet til et dørmiljø er det også mulig å bruke den som døralarm, i dette tilfellet vil kortleseren kunne, ved å avgi en summelyd, informere om en åpen dør. Det kan også rapporteres via e-post.

Noter: Det er også mulig å endre J1's funksjon i Cloud slik at den kan benyttes som Åpne-knapp.

Man kan således sette opp to separate dørmiljøer med hver sine dedikerte kortlesere og Åpne-knapp.

7 Grensesnitt

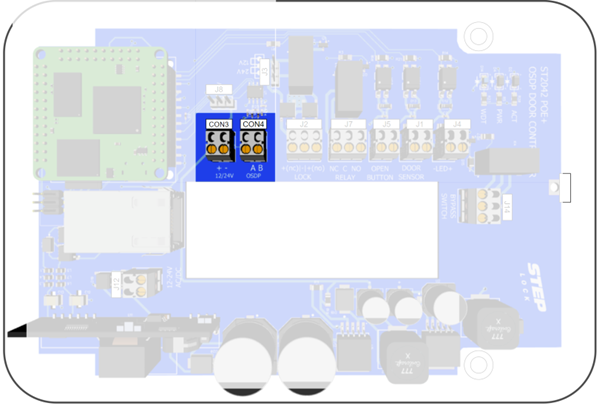

7.1 OSDP-grensesnitt

ST2042 er utstyrt med et OSDP-kommunikasjonsgrensesnitt, dette brukes til å koble en OSDP-slave (kortleser eller lås) til kontrolleren.

Kortleseren kobles til dørsentralen ved å bruke CON3-strømutgangen og CON4 OSDP-utgangen.

Spenningen til kortleseren styres med J8-jumperen.

8 Installasjon

ADVARSEL: Slå bare på ST2042 PoE+ når du har lest og forstått disse instruksjonene nøye og bekreftet at enheten er riktig tilkoblet. Unnlatelse av å følge disse instruksjonene kan føre til skade på produktet og gjøre det ubrukelig.

8.1 Programvareforberedelse

Før du installerer ST2042 Dørsentral, er det viktig å sørge for at følgende oppgaver er fullført i Steplock Cloud.

Opprett en hosting for sluttkunden. Denne hostingen vil fungere som en plattform for administrasjon og overvåking av enheten og dens tilknyttede komponenter.
Opprett en eiendom i sluttkundens hosting. Dette gir sluttkunden tilgang til å administrere og overvåke enheten og dens tilknyttede komponenter på angitt sted. En hosting MÅ ha minst én eiendom.
Legg til enhetens MAC-adressen i sluttkundens hosting. Dette vil sikre at adgangssystemet er riktig integrert og er i stand til å kommunisere med den angitte enheten.

8.2 Kabling

Før du installerer ST2042-dørsentralen, er det avgjørende å sørge for at alle nødvendige kabler er riktig installert ved døren.

8.2.1 Ethernet-kabel

Den første og viktigste kabelen er nettverkskabelen. Minstekrav er CAT6 og kobler dørsentralen mot en PoE+-aktivert switch. Denne kabelen gir strøm- og Ethernet-tilkobling for toveis kommunikasjon mellom dørsentralen og skyen. For å sikre riktig installasjon, anbefales det å teste CAT 6-kabelen med en nettverkstester for å bekrefte at den fungerer som den skal.

8.2.2 Standard kabling

I tillegg til Ethernet-kabelen, kreves standard ledninger for å koble den elektroniske låsen, utgangsknapp og andre relaterte komponenter til dørsentralen. Det er viktig å installere disse kablene sikkert for å forhindre komplikasjoner eller feil under installasjonsprosessen.

Merk: Når du bruker en ekstern strømforsyning for dørsentralen, anbefales det å kontrollere at den innkommende strømmen er innenfor det anbefalte området. Ved å gjøre dette kan du forhindre potensielle strømrelaterte problemer og sikre at enheten fungerer som den skal.

8.2.3 Verktøy, kabler og plugger

Å være godt forberedt med nødvendig utstyr kan legge til rette for et lett og effektivt oppsett, noe som reduserer sannsynligheten for å støte på problemer eller forsinkelser. Noen av verktøyene du kanskje vil ha for hånden for en effektiv installasjon

inkluderer:

• Et RJ45-termineringsverktøy av høy kvalitet er uunnværlig for en vellykket installasjon. Dette verktøyet garanterer en sikker og nøyaktig avslutning av CAT6-kabelen til RJ45-pluggen, noe som er avgjørende for å etablere en stabil og pålitelig forbindelse mellom dørsentralen og den PoE+-aktiverte switchen.

• En RJ45 nettverkskabeltester er avgjørende for å evaluere CAT6-kabelen etter terminering. Dette instrumentet hjelper til med å verifisere at kabelen er riktig terminert og fungerer som forventet, og sikrer kvaliteten på tilkoblingen.

Merk: Det er viktig å bruke RJ45-plugger av høy kvalitet for sikre og nøyaktige termineringer, da dette bidrar til stabile og pålitelige tilkoblinger. Sørg for å bruke korte plugger for å opprettholde optimal ytelse og tilkobling.

• CAT6-kabel, enten skjermet eller uskjermet, er nødvendig for tilkoblingen mellom ST2043 og PoE+-aktivert switch. Valget av skjermet eller uskjermet kabel avhenger av det spesifikke installasjonsmiljøet og kravene.

8.3 Fysisk installasjon

NOTER: Det er avgjørende å verifisere at alle kabler er riktig og sikkert installert for å forhindre potensielle komplikasjoner eller feil under installasjonsprosessen. Det anbefales å visuelt inspisere alle kabler og bruke en nettverkstester for å bekrefte at kablene er i god stand før du fortsetter med installasjonen. Dette vil bidra til å forhindre potensielle problemer som kan oppstå på grunn av defekter eller feil installerte kabler.

VIKTIG: Fjern alltid strømmen til dørsentralen før du kobler enheter eller tilbehør til denne.

8.3.1 Plassering

Et vanlig sted for montering av dørsentralen er over døren, da dette vanligvis er der det meste av elektroniske låser, utgangsknapper og døråpnertilkoblinger er plassert.

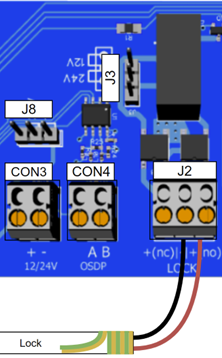

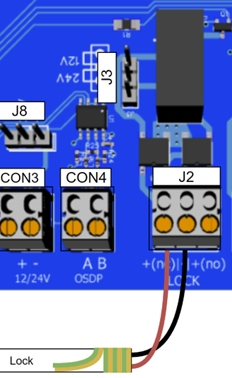

8.4 Koble til lås

8.4.1 Rettvendt (Innbruddsikker)

For å konfigurere ST2043 for rettvendt modus, koble den positive ("+") ledningen til høyre pinne "+(no)" på J2 Lås-utgangen og den negative ("-") ledningen til den midterste pinnen på J2 Lås-utgangen, som vist nedenfor. Pass på å sette jumperen til riktig spenning for låsen.

Noter: Når du driver dørsentralen med 12V, er den maksimale utspenningen på låsreleet 12V. Sett alltid J3-jumpeen til 24V (uregulert) når enheten spenningsettes med 12V. Årsaken er at dørsentralen bruker en stepdown-kontroller for å skape 12V, og den trenger minimum 17V for å operere korrekt.

8.4.2 Omvendt (Rømnigssikker)

For å konfigurere ST2043 for rømningssikker drift, koble den positive (+) ledningen til venstre pinne "+(nc)" på J2 Lås-utgangen og den negative (-) ledningen til den midterste pinnen (-) på J2 Lås-utgangen. Denne ledningskonfigurasjonen sikrer at døren forblir ulåst i tilfelle strømbrudd, noe som muliggjør sikker rømning fra bygningen.

NOTER: Når du driver dørsentralen med 12V, er den maksimale utspenningen på låsreleet 12V. Sett alltid J3-jumpeen til 24V (uregulert) når enheten spenningsettes med 12V. Årsaken er at dørsentralen bruker en stepdown-kontroller for å skape 12V, og den trenger minimum 17V for å operere korrekt.

MERK: Hvis andre elektroniske låser enn Steplock brukes, anbefales det å installere en beskyttelsesdiode (f.eks. 1n4004) mellom den elektroniske låsen og utgangen.

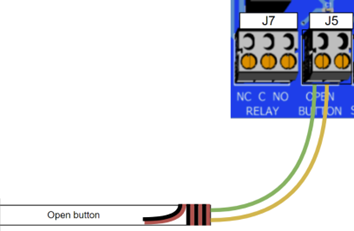

8.5 Koble til Åpne-knapp

Å koble utgangs-/åpneknappen til dørsentralen er en enkel prosess. Disse kobles til J5-kontakten. Hvis knappen behøver strømtilførsel kan dette hentes fra CON3.

NOTER: Hvis du planlegger å bruke flere kortlesere og en åpen knapp som trenger strømforsyning, er det avgjørende å planlegge strømforbruket nøye for å sikre at du har nok strøm tilgjengelig for alle enhetene du trenger å bruke.

8.6 Dørsensor

Å koble dørsensoren til dørsentralen er en enkel oppgave. Denne kobles til til J1-dørsensorinngangen som på bildet nedenfor.

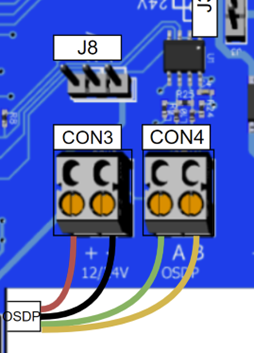

8.7 Kortleser

Dørsentralen har et grensesnitt for OSDP-enheter, OSDP-grensesnittet er plassert på CON4 og strømmen er plassert på CON3, fra disse to kontaktene er det 4 ledere som går til kortleseren.

ST2042 dørsentraler kan håndtere opptil 4 individuelle kortlesere på en dørsentral.

NOTER:

Det er viktig å adressere hver kortleser til en unik adresse med adressebryteren på leseren, hvis du bruker andre merker av lesere enn Steplock, vennligst konferer med produktets brukerhåndbok for instruksjoner om hvordan adressere den spesifikke OSDP-enheten.
Konferer alltid med kortleserhåndboken før du kobler til strømmen på CON3 Spenningen settes ved å velge mellom 12v eller 24v ut (J8).
24V på jumperen (J8) betyr at uregulert spenning gjøres tilgjengelig på utgangen (CON3).
12V på jumperen betyr regulert strøm, dette gir 12V ut hvis du spenningssetter dørsentralen med minst 17V.
J8 kan kun settes til 12V ved bruk av inngangsspenning på 17V eller høyere.

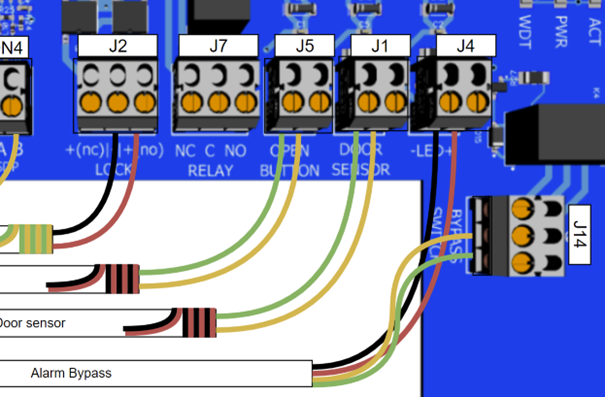

8.8 Innbruddsalarm

Dørsentralen kan kobles som en Master til et alarmsystem. Når dørsentralen er koblet til et alarmsystem, kan man administrere tilkobling/frakobling og automatisk tilkobling.

Du kobler til dørsentralen ved å koble en bypass-inngang til J14 - Bypass-relleet og en utgangsstatus til J4 - inngangen. J4 kan motta 5-12V DC som status.

NOTER: Dette bildet illustrerer tilkobling til alarm, dette må kanskje suppleres med motstander for å oppnå en enkelt eller dobbel balansert sløyfe, se alarmsystemets manual

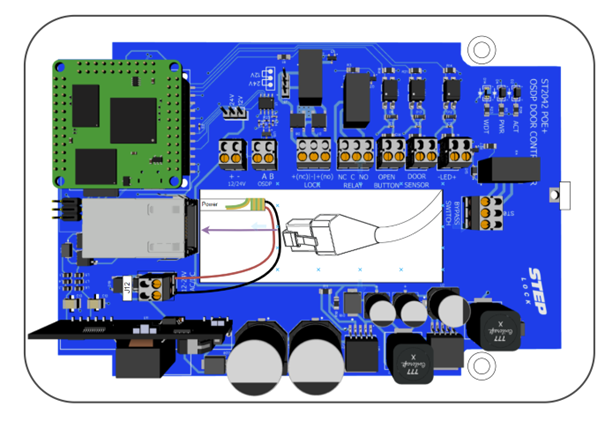

8.9 Strømforsyning av enheten

Vi har nå kommet til det punktet hvor alt som trengs for å betjene dørsentralen er tilkoblet og vi kan tilkoble strøm.

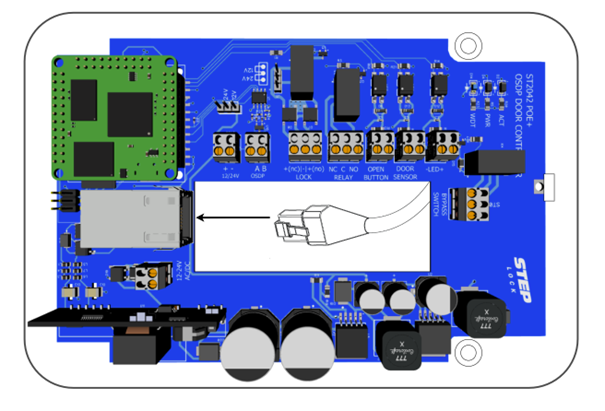

8.9.1 POE+

Koble POE+-Ethernet-kabelen til Ethernet-tilkoblingen i dørsentralen. Dørsentralen skal starte opp ved først å tenne LED-indikatorene PWR og deretter WTC, etter ca. 30 sekunder skal ACT begynne å blinke.
Nå har systemet startet.

8.9.2 AC/DC strømforsyning

Koble strømforsyningen til J12 strømforsyningsinngang og koble deretter Ethernet-kabelen til dørsentralen. Dørsentralen skal starte opp ved først å tenne LED-indikatorene PWR og deretter WTC, etter ca. 30 sekunder skal ACT begynne å blinke.
Nå har systemet startet.
